Fujitherma VRF Dış Üniteleri

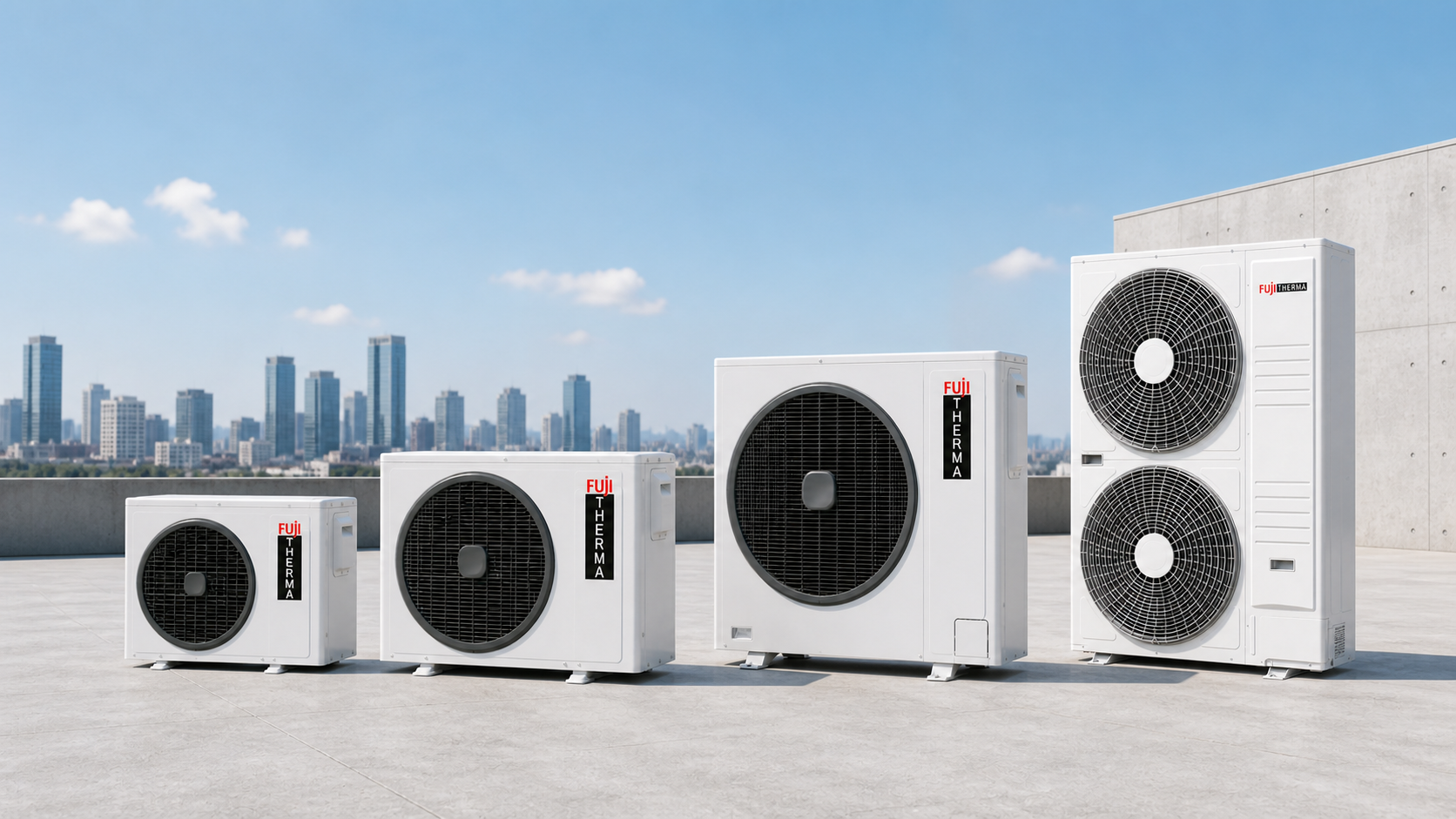

Kompakt VRF Dış Üniteleri

Kompakt dış ünite yapısı ve farklı kapasite seçenekleri sayesinde konut, ofis ve küçük ölçekli ticari projelerde alan ihtiyacını minimumda tutarken esnek iklimlendirme çözümleri sunar. Projenin kapasite ihtiyacına ve kullanım senaryosuna göre uygun sistem konfigürasyonu oluşturulabilir; düşük alan gereksinimi, kolay uygulama imkânı ve verimli çalışma yapısıyla farklı mimari projelere rahatlıkla uyum sağlar.

Alan tasarrufu sağlayan gövde

KOMPAKT YAPI

ESNEK KAPASİTE

Proje ihtiyacına göre seçenekler

MÜHENDİSLİK SEÇİMİ

Isı yüküne göre boyutlandırma

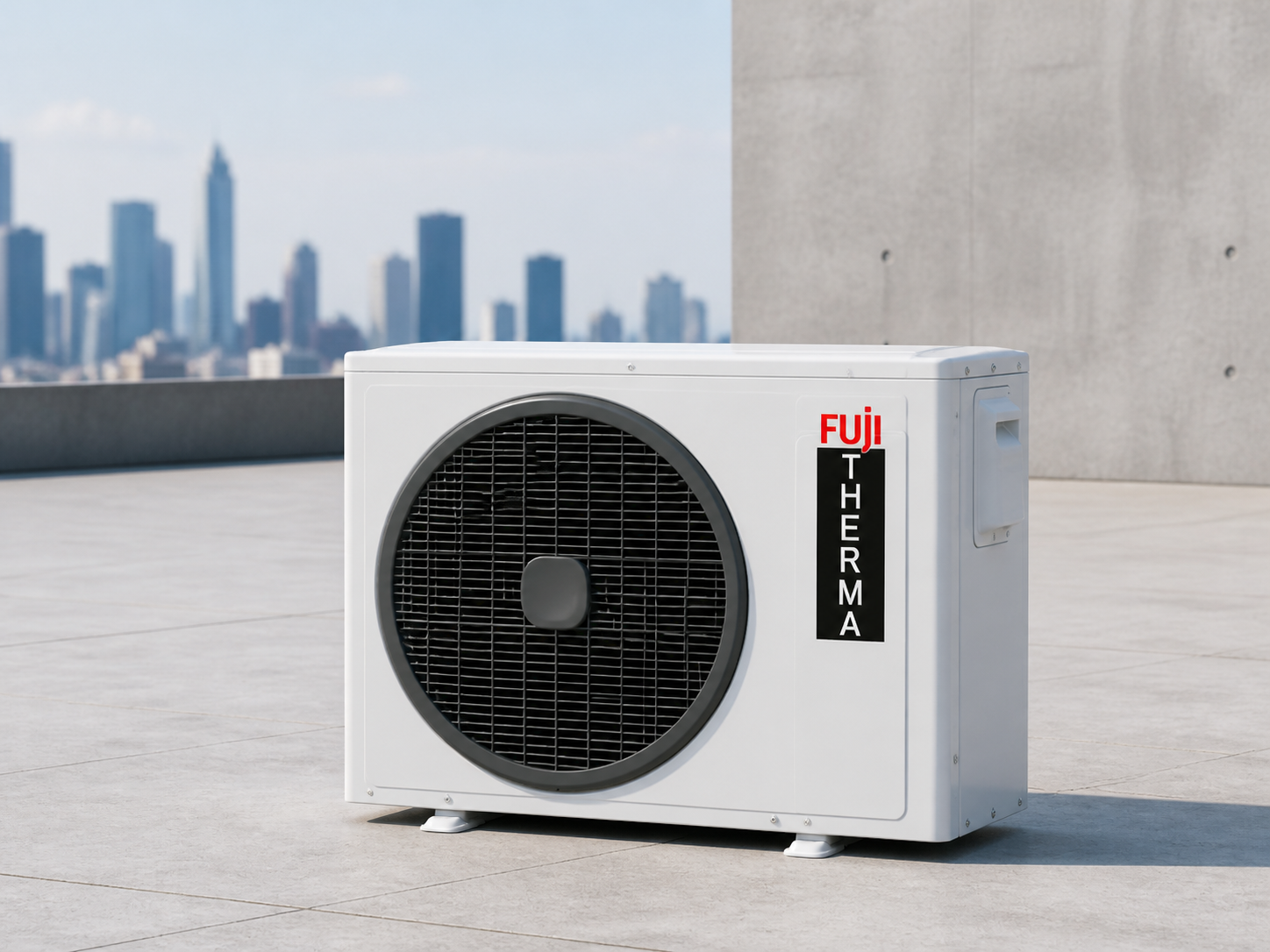

THX080WDCHAX

3 HP • Monofaze mini VRF, tek modül
Nominal soğutma: 8 kW
Nominal ısıtma: 9.5 kW
Bağlanabilir iç ünite: 5
Boyutlar: 670×900×320
Net ağırlık: 50 kg
Güç kaynağı: AC 1Φ, 220–240 V / 50–60 Hz
Soğutma giriş gücü: 2.02 kW
Isıtma giriş gücü: 2.26 kW
Maks. çalışma akımı: Katalogda belirtilmemiş
Min. devre akımı: Katalogda belirtilmemiş
Maks. sigorta: Katalogda belirtilmemiş
Besleme kablosu: Katalogda belirtilmemiş
Haberleşme kablosu: Katalogda belirtilmemiş

A Serisi Projelendirme Sınırları

Borulama, kot farkı ve çalışma aralığı modele göre kontrol edilmelidir.

SEÇİLİ MODEL: 3 HP • THX080WDCHAX
Maks. toplam boru: 40 m
Maks. boru uzunluğu: 25 m
Dış / iç ünite kot farkı: 20 m
İç üniteler arası kot farkı: 10 m
Bağlantı oranı: 50% – 150%
Soğutma çalışma aralığı: -5 °C / 59 °C
Isıtma çalışma aralığı: -21 °C / 17 °C

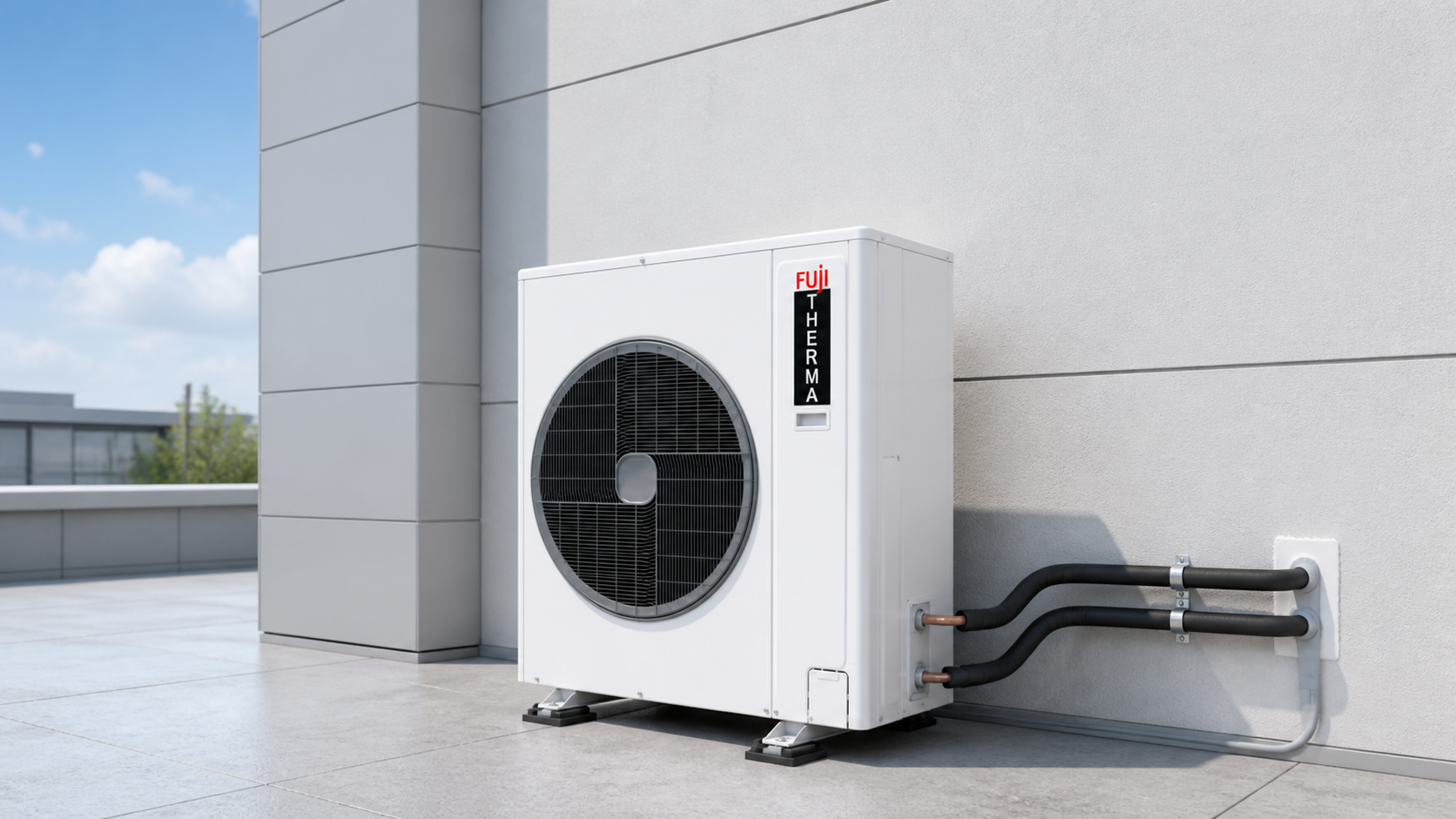

Fujitherma A Serisi VRF dış ünitesinin projeye uygun borulama ve yerleşim planlaması

DIŞ ÜNİTE KAPASİTELERİ

A Serisi için doğru kapasiteyi birlikte belirleyelim

Mahal yükleri, eş zamanlı kullanım oranı, boru güzergâhı, kot farkları, elektrik altyapısı ve kontrol ihtiyacı birlikte değerlendirilerek uygun model seçilir. Katalog değerleri ön seçim içindir; uygulama kararı SCA Mühendislik keşfi ve proje hesabıyla netleştirilir.

✓ Isı yükü ve kapasite seçimi
✓ Boru güzergâhı ve kot kontrolü
✓ Elektrik ve otomasyon koordinasyonu

SCA Mühendislik ekibinin Fujitherma A Serisi VRF dış ünite seçimi ve proje değerlendirmesi

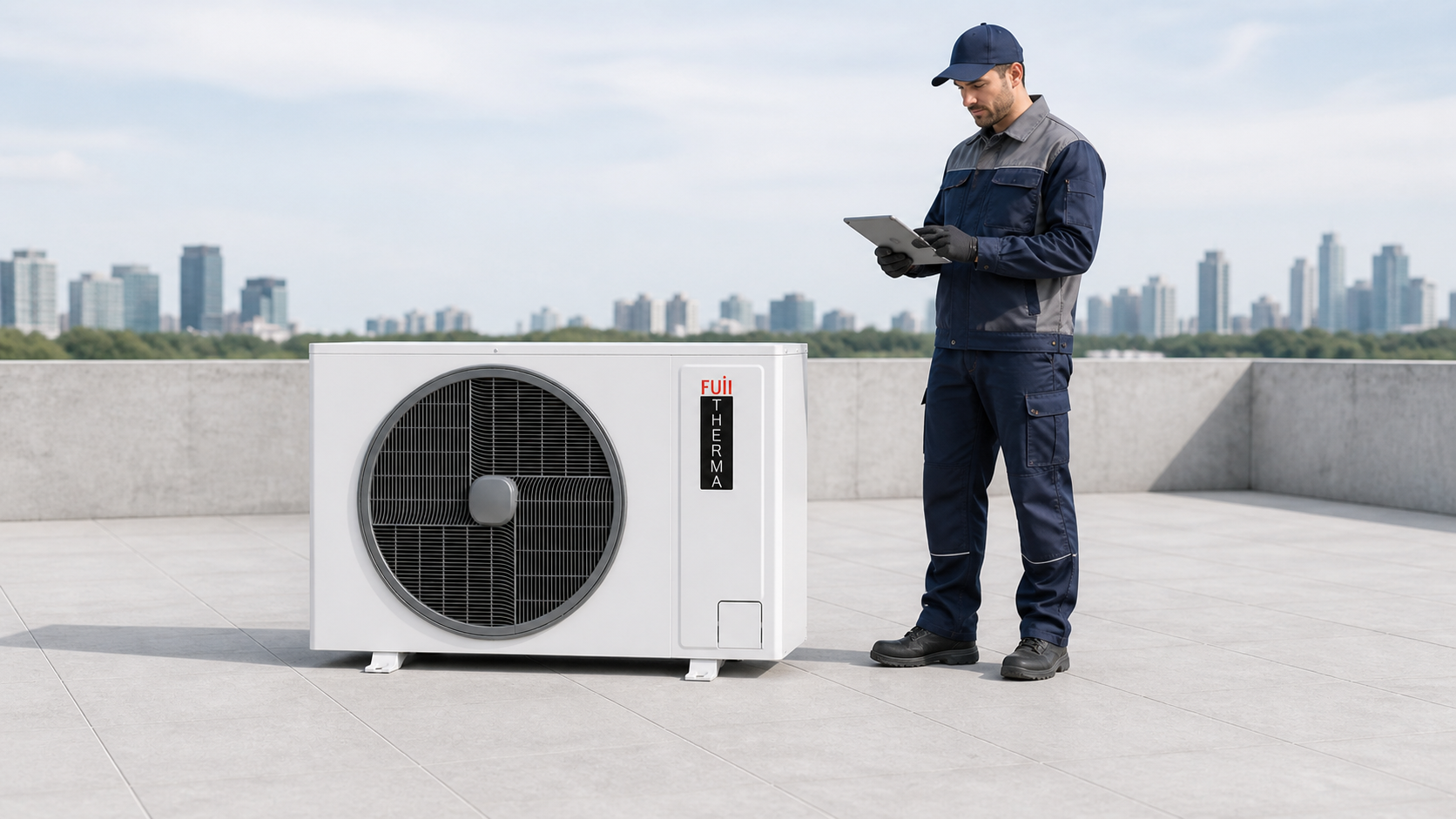

Fujitherma A Serisi dış ünitesinde kompakt gövde ve çok yönlü borulama yaklaşımı

Geniş Çalışma Aralığı

Katalog, A Serisi için soğutmada -5–59 °C KT ve ısıtmada -21–17 °C YT çalışma aralığı bildirir. Nihai seçimde model tablosu ve güncel üretici dokümanı birlikte kontrol edilmelidir.

Ön Isıtma Olmadan Hızlı Çalıştırma

Dış ortam sıcaklığı -10 °C'nin üzerine çıktığında sistemin ön ısıtma gerektirmeden çalıştırılabildiği katalogda belirtilir.

Dört Yönden Borulama Bağlantısı

Önden, alttan, sağdan ve arkadan bağlantı alternatifleri, sahadaki boru güzergâhını yerleşime göre planlamayı kolaylaştırır.

Tek Tuşla Test Çalıştırması

Katalog, test çalıştırmasının kablolu kumandadan veya dış ünitenin elektronik kartındaki düğmeden başlatılabildiğini belirtir.
