Fujitherma VRF Dış Üniteleri

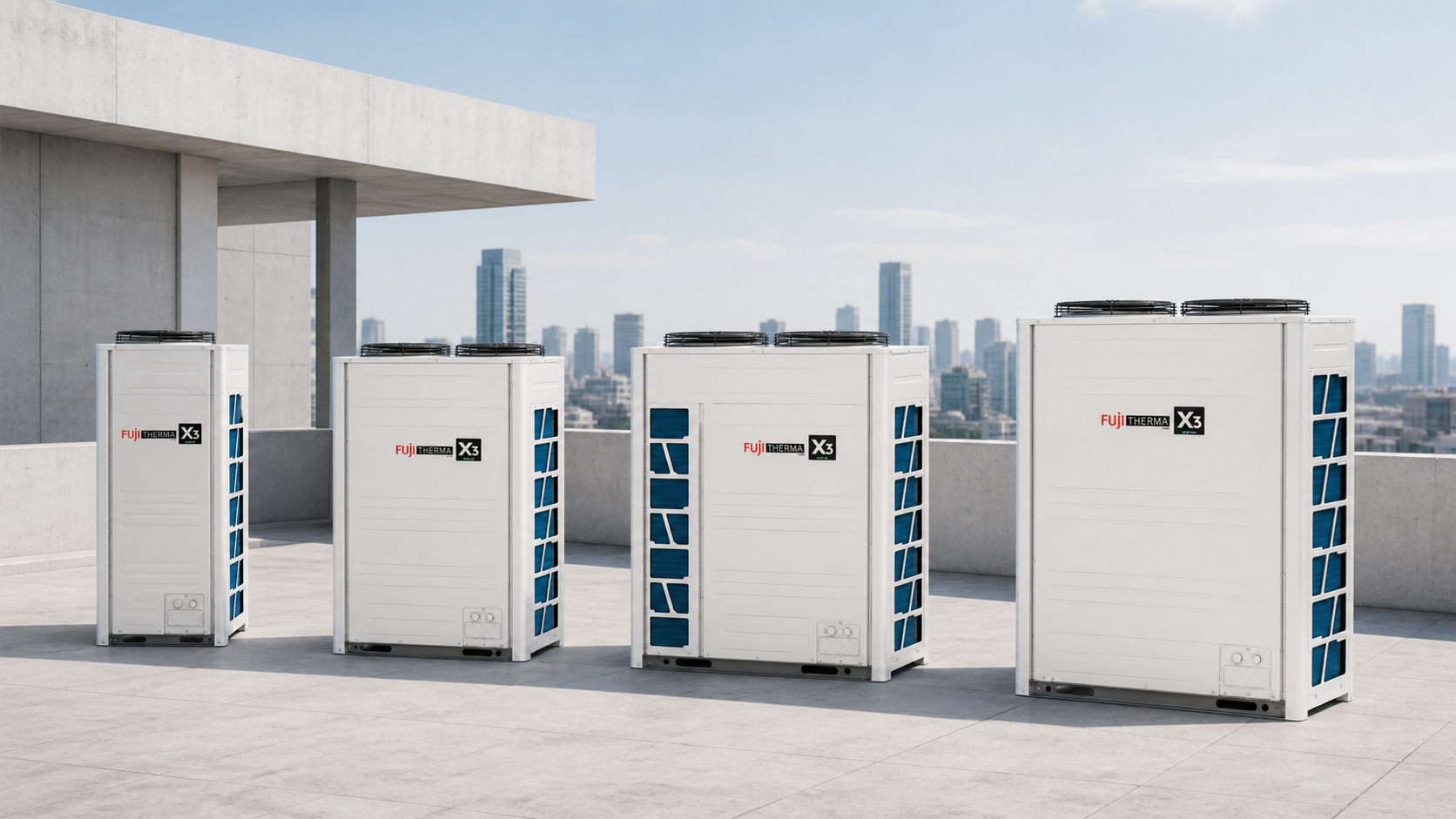

Modüler VRF Dış Üniteleri
Tek modül kapasite seçenekleri ve projeye göre ölçeklenebilen modüler kombinasyon yapısı sayesinde, orta ve büyük ölçekli yapılarda farklı kapasite ihtiyaçlarına kolayca uyum sağlar. Projenin büyüklüğüne, kullanım alanlarına ve iklimlendirme gereksinimlerine göre sistem kapasitesi esnek şekilde artırılabilir; böylece ofis, otel, hastane, AVM ve ticari yapılar gibi farklı projelerde verimli, kontrollü ve sürdürülebilir VRF çözümleri sunar.
Kompakt kapasite seçenekleri
TEK MODÜL
MODÜLER YAPI
Projeye göre ölçeklenebilir
MÜHENDİSLİK SEÇİMİ
Isı yüküne göre boyutlandırma

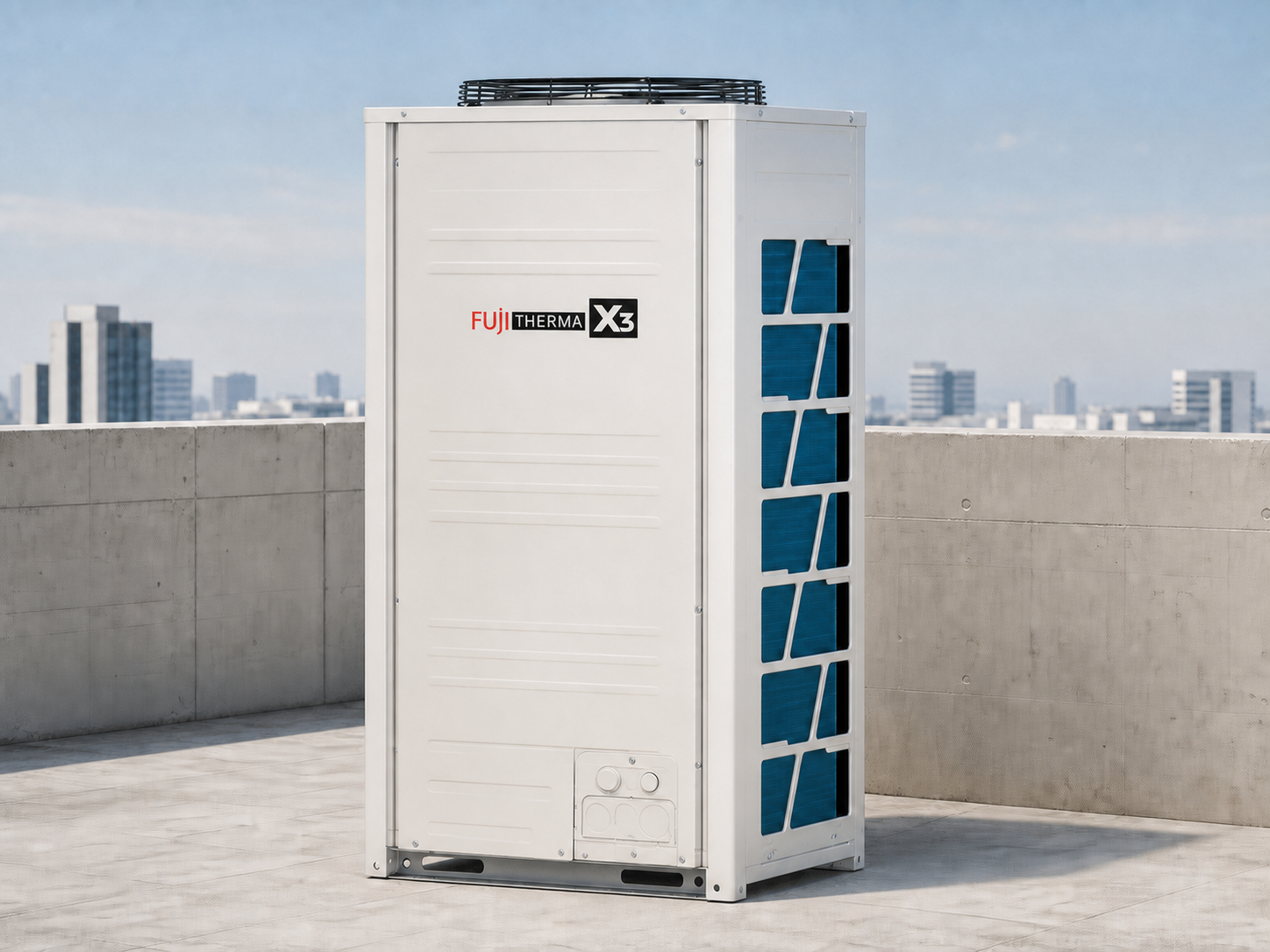

THX224WDCX3HX
8 HP • X3 tek modül
Nominal soğutma: 22.4 kW
Nominal ısıtma: 25 kW
Bağlanabilir iç ünite: 13
Boyutlar: 1730×950×750
Net ağırlık: 204 kg
Güç kaynağı: AC 3Φ, 380–415 V / 50 Hz; 380 V / 60 Hz
Soğutma giriş gücü: 5.46 kW
Isıtma giriş gücü: 5.57 kW
Maks. çalışma akımı: Katalogda belirtilmemiş
Min. devre akımı: Katalogda belirtilmemiş
Maks. sigorta: Katalogda belirtilmemiş
Besleme kablosu: Katalogda belirtilmemiş
Haberleşme kablosu: Katalogda belirtilmemiş

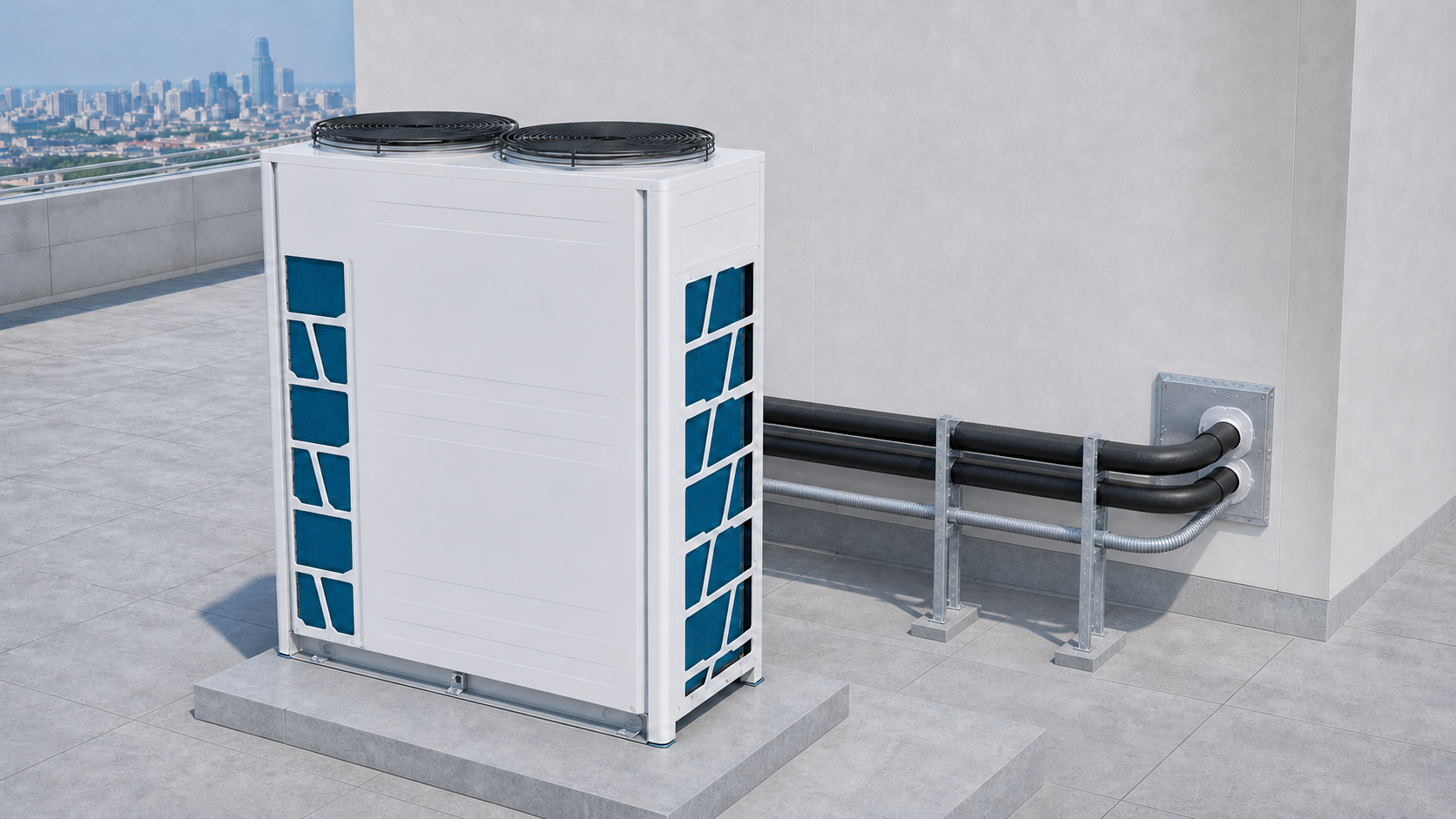

X3 Serisi Projelendirme Sınırları
Uzun borulama ve kot olanakları üretici koşullarıyla birlikte değerlendirilmelidir.
SEÇİLİ MODEL: 8 HP • THX224WDCX3HX
Maks. toplam boru: 1000 m
Maks. boru uzunluğu: 190 m
Dış / iç ünite kot farkı: 50 m
İç üniteler arası kot farkı: 30 m
Bağlantı oranı: 50% – 150%
Soğutma çalışma aralığı: -5 °C / 54 °C
Isıtma çalışma aralığı: -21 °C / 16.5 °C
DIŞ ÜNİTE KAPASİTELERİ
X3 Serisini projenizin gerçek yüklerine göre boyutlandıralım
Toplam kapasite tek başına yeterli değildir. Eş zamanlı kullanım, iç ünite dağılımı, boru mesafeleri, kot farkları, dış ortam koşulları, elektrik beslemesi, yedekleme ihtiyacı ve merkezi kontrol senaryosu birlikte değerlendirilir.
✓ Yük ve eş zamanlılık hesabı
✓ Modül ve borulama optimizasyonu
✓ Elektrik, kontrol ve devreye alma planı
360° Soğutucu Akışkan Soğutma Teknolojisi
Katalogda patentli olarak tanımlanan 360° soğutucu akışkan soğutma yaklaşımı, X3'ün kompresör işletme koşullarını destekleyen seri teknolojilerinden biridir.

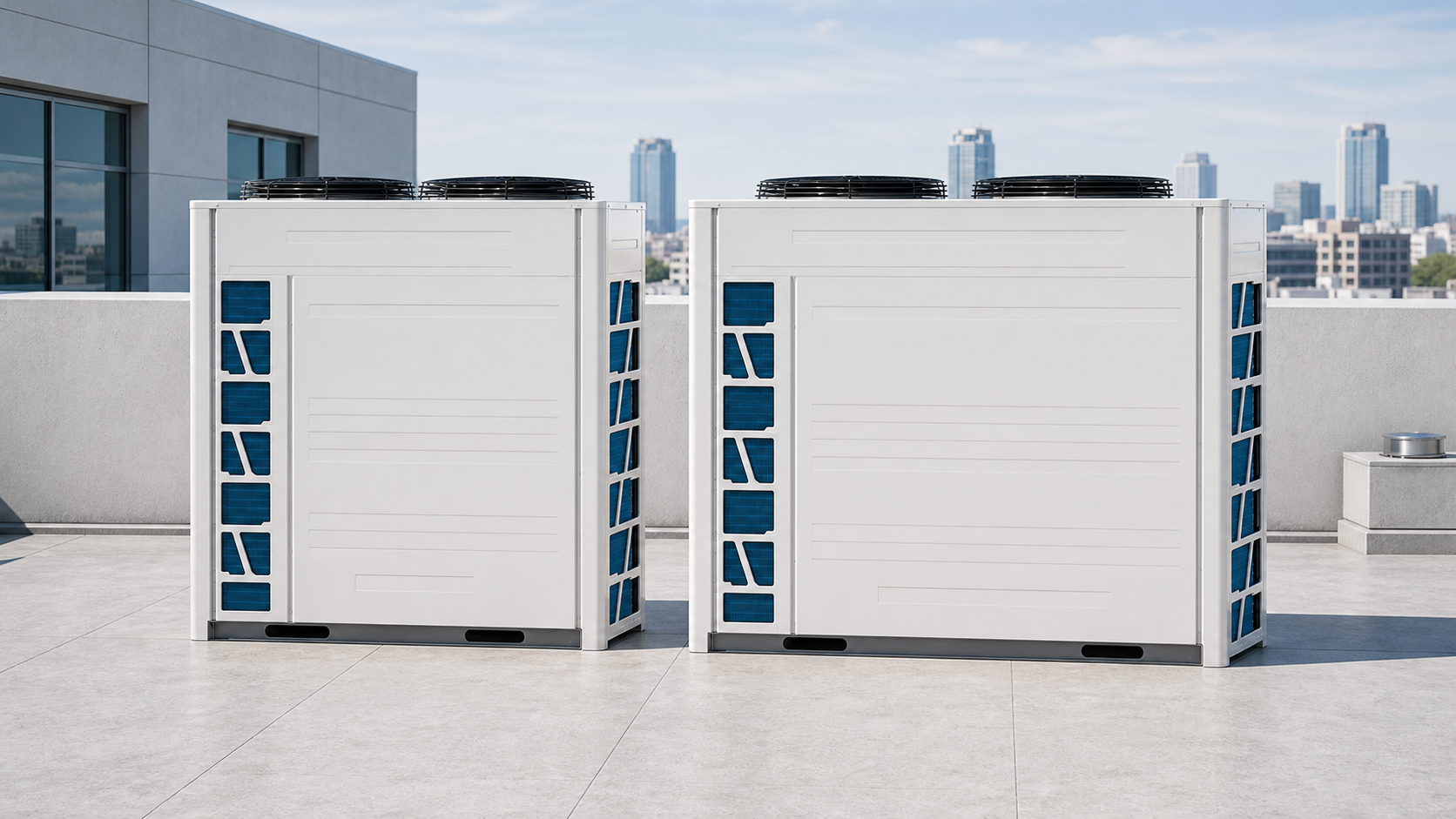

Eş Yaşlandırma İşletimi
Kombine dış ünite sistemlerinde çalışma sürelerinin modüller arasında dengelenmesini destekleyerek tek bir ünitenin sürekli lider çalışmasını sınırlar.
Üçlü Yedekleme İşletimi
Dış ünite, kompresör ve fan yedekleme işletimleri; uygun arıza senaryolarında kullanılabilir donanımla sistem sürekliliğini desteklemek üzere katalogda ayrı ayrı tanımlanır.
Akıllı Sistem Tespiti
Katalogdaki akıllı sistem tespiti işlevi, devreye alma ve servis kontrollerini destekleyen X3 bakım özellikleri arasında yer alır.
