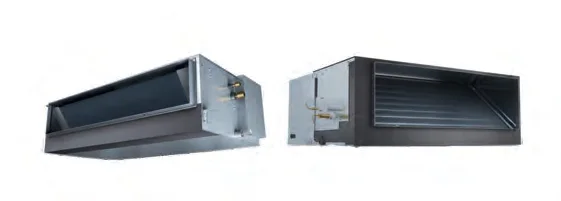

Mimariyle bütünleşen dağılım · Kanal tipi
Cihazı tavan içinde gizliyor, konforu doğru yerleştirilmiş menfezlerle mekâna taşıyoruz. Gizli kanallı sistemlerde görünmeyen kanal hesabı, cihaz kapasitesi kadar önemlidir; üfleme, dönüş havası ve bakım erişimini birlikte tasarlıyoruz.
SCA Mühendislik · FujiTherma VRF Bayisi
Yüksek statik ve DC fanlı ailelerden ayrı teknik tabloyla değerlendirilir.
Düşük statik DTHX…HHX modellerinin katalog aralığı.
Düşük statik ailede modele bağlı değerler; kanal hesabıyla eşleştirilir.
Düşük statik ailede modele göre; kanal ve servis alanı dahil değildir.
SEÇİMİN ARKASINDAKİ AYRINTILAR
Cihazı, tesisatı ve mekânı aynı kararın parçaları olarak ele alıyoruz.
Kanal, dirsek, filtre ve menfezler fanın yenmesi gereken bir direnç oluşturur. İstenen hava debisindeki bu kaybı hesaplıyor, cihazın kullanılabilir dış statik basıncıyla karşılaştırıyoruz. Uzun veya dar bir kanalı yalnızca daha yüksek kapasiteli cihazla çözmeye çalışmıyoruz. Uygun fan sınıfı ile kanal kesitini birlikte seçmek, debinin odanın son noktasına ulaşmasına yardımcı olur.
Küçük bir dönüş açıklığı, yeterli kapasiteli cihazın hava debisini sınırlayabilir ve ses oluşturabilir. Dönüş menfezini mobilya, kapı ve dekoratif kaplamalarla birlikte planlıyoruz. Üfleme havasının kısa yoldan tekrar cihaza dönmesini önlüyor, oda içinde dolaşacağı yolu değerlendiriyoruz. Bir iç ünite birden fazla mahale hizmet verecekse odaların yük ve kullanım farklarını ayrıca inceliyoruz.
Uygun DC yüksek statik modellerde otomatik dış statik basınç ayarı bulunur. Bu işlevi her kanal tipi modele genellemiyoruz; seçilen cihazın kumanda ve çalışma koşullarını doğruluyoruz. Otomatik ayar olsa da menfez debilerini ölçerek dağılımı kontrol ediyoruz. Fan devrini artırmanın ses üzerindeki etkisini de devreye alma sırasında değerlendiriyoruz.
Filtre, drenaj tavası ve elektrik kutusuna ulaşılacak servis kapaklarını tavan kapatılmadan belirliyoruz. Yoğuşma hattının kotunu ve yalıtım sürekliliğini kontrol ediyoruz. Taze hava bağlantısı bulunan modellerde dış hava miktarını ve ilave yükü ayrıca hesaplıyoruz. Farklı teknik tablolardaki aynı model koduna ait çelişkili değerleri birleştirmiyor; kesin seçimde ilgili sürümün teknik föyünü esas alıyoruz.
SCA / PROJEYE UYGUN SEÇİM
Modeli ve uygulama kapsamını keşif ve teknik seçim sonucunda belirtiyoruz.
Keşif ve teklif için iletişimMERAK EDİLENLER
Kararı kanalın uzunluğuyla tek başına vermiyoruz. Kesit, dirsekler ve menfezlerle oluşan toplam basınç kaybını hesaplayıp gerekli debide cihazın uygunluğunu kontrol ediyoruz.
Bir kanalın birden fazla odaya gitmesi bağımsız sıcaklık kontrolü sağlamaz. Ayrı iç ünite veya uygun bir zon kontrol çözümünü oda yükleri ve kullanım düzeniyle birlikte değerlendiriyoruz.
