Kayıp Gücü Esas Alırız
Cihazın nominal elektrik gücü yerine odaya ve pano içine bırakılan ısıyı belirler; eşzamanlı çalışan bileşenleri ve beklenen yük artışını ayrı inceleriz.
Klima Sistemleri
Elektrik Pano Odası Soğutma Sistemleri.
Oda serinliği değil, ekipman çalışma koşulu.
Elektrik pano odalarında soğutmayı çalışan ekipmanın gerçek kayıp gücü ve izin verilen ortam koşulları üzerinden planlarız. Pano içi sıcaklık ile oda sıcaklığını birbirine karıştırmadan, sıcak noktaları ve hava yollarını inceleriz. İstanbul ve Marmara’daki uygulamalarda sürekli çalışma, yoğuşma suyu güvenliği ve arıza bildirimi birlikte değerlendirilir. Elektrik ekibiyle koordineli keşif yapar; yük artışına ve bakım erişimine uygun bir çözüm hazırlarız.
İstanbul merkezli · Marmara bölgesinde keşif, proje ve uygulama
Sıcak Noktayı Buluruz
Oda termostatına ek olarak temsilî pano ve ekipman giriş koşullarını izler; ortalama sıcaklık doğruyken oluşabilen yerel aşırı ısınmayı araştırırız.
Su ve Elektrik Ayrılır
Drenaj güzergâhını, izolasyonu ve taşma uyarısını pano yerleşimiyle koordine eder; bakım erişimini ve elektrik çalışma sınırlarını açıkça tanımlarız.
SİSTEMİN BÜTÜNÜ
Doğru Sistem, Doğru Çalışma Koşulu.

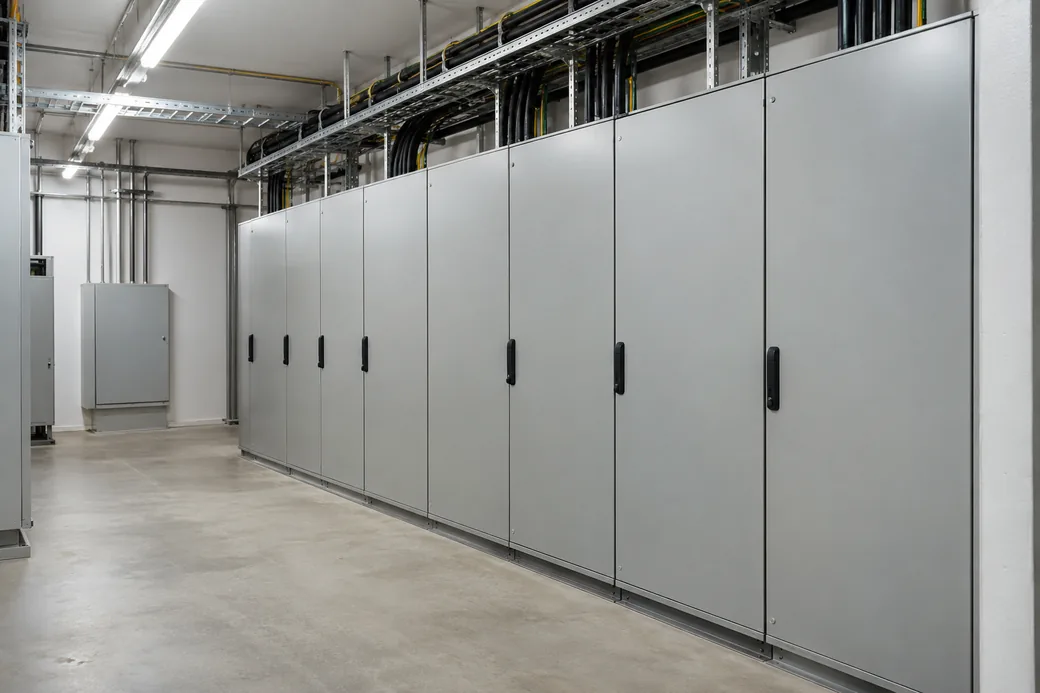

TEMSİLİ GÖRSELTemsili Elektrik Pano Odası
SİSTEM / YAPI / İŞLETME
Bir panonun etiket gücü odada açığa çıkan ısıya doğrudan eşit değildir. Sürücüler, güç kaynakları ve diğer bileşenlerin kayıpları üretici verisi ve çalışma profili üzerinden belirlenir. Oda kabuğundan gelen yükler ayrıca eklenir. İç kapakların açık tutulmasıyla sağlanan geçici serinliği kalıcı çözüm saymayız. Pano içindeki hava sirkülasyonu yetersizse oda klimasını büyütmek sıcak noktanın sebebini ortadan kaldırmayabilir.
Pano odası kliması ile pano üzerine takılan kapalı çevrim soğutucu farklı görevler üstlenir. Tozlu veya nemli ortamda dış hava kullanımı ancak koşullar uygunsa değerlendirilir. Yoğuşma tahliyesini elektrik ekipmanından uzak ve erişilebilir düzenleriz. Kontrol sensörü, alarm ve enerji kesintisi sonrası yeniden başlama senaryosu beraber planlanır. Bakım sırasında sistemin sürekliliği ile elektrik güvenliği, yetkili elektrik ekibinin çalışma planıyla koordine edilir.
Yapınıza Uygun Seçim KriterleriYerleşimle birlikte soğutma tasarlanır.
Pano sıraları, servis koridoru ve cihaz konumu birlikte değerlendirilir. Üflemenin doğrudan belirli bir panoya yönelmesi bütün ekipmanın soğutulduğunu göstermez. Kayıp gücü ve hava dolaşımı üzerinden çözümü belirler; drenaj ve bakım güzergâhını elektrik uygulaması başlamadan netleştiririz.
Önce sıcaklığın nerede arttığını buluruz.
Şikâyetin belirli bir yük veya dış hava koşulunda oluşup oluşmadığını izleriz. Filtre tıkanması, hava kısa devresi, kapalı pano içi dolaşım ve oda cihazının çalışma noktası ayrı incelenir. Ölçüme dayanmayan cihaz değişikliği, aynı arızanın yeni ekipmanla tekrarlanmasına neden olabilir.
Arıza bildirimi erişilebilir olur.
Kritik panolarda soğutma kaybının işletmeye etkisini belirleriz. Gerekli yedeklilik, yükün önemine ve kesinti toleransına göre değerlendirilir. Alarmı yalnız cihaz ekranına bırakmayız; işletmenin göreceği bildirim noktası, yeniden başlama davranışı ve müdahale sorumlusu birlikte tanımlanır.
KRİTİK TEKNİK BİLGİLER
Detaylar, Sistemin Sonucunu Belirler.
Seçimden uygulamaya kadar sahada kontrol ettiğimiz teknik ayrıntılar ve birbirini etkileyen tasarım kararları.
Kayıp Gücü Hesabı
Pano besleme gücünün tamamını soğutma yükü kabul etmek gereksiz büyütmeye yol açabilir. Güç elektroniği ve diğer bileşenlerin odaya bıraktığı kayıplar çalışma durumuyla birlikte toplanır. Duvar, tavan ve dış ortam etkisi ayrı değerlendirilir. Yedek veya gelecekte eklenecek ekipman açık bir kabul olarak rapora girer; bilinmeyen yükler, hesaplanmış bir değer gibi sunulmaz.
Kontrol Noktası
Bileşen kayıplarını üretici verileriyle eşleştirir; mevcut yük ölçümü ve gelecekteki ilaveleri hesapta ayrı gösteririz.
Pano İçi ve Oda Soğutması
Kapalı bir pano içindeki bileşen, odanın ortalama sıcaklığından daha sıcak çalışabilir. İç hava dolaşımı, yerleşim ve ekipmanın havalandırma açıklıkları bu farkı belirler. Pano üzerine kapalı çevrim soğutma gerekmesi ile oda iklimlendirmesi farklı kararlardır. İç ve dış hava devrelerini ayıran çözümler, kirli ortamdan ekipmana hava taşınmasını sınırlar; ancak model seçimi gerçek ısı yüküne dayanmalıdır.
Kontrol Noktası
Oda sensörü yanında pano içindeki temsilî sıcaklığı kontrol eder; gerekli soğutma sınırını ekipman üreticisiyle doğrularız.
Çiy Noktası ve Yoğuşma
Aşırı düşük sıcaklık ayarı, pano veya tesisat yüzeyinde yoğuşma riskini artırabilir. Oda kapıları açıldığında gelen nemli hava da koşulu değiştirir. Serpantin yoğuşması kontrollü tahliye edilirken elektrikli bileşenlerde su oluşması önlenmelidir. Sıcaklık ve nem birlikte izlenir; izolasyonun buhar geçirimsiz sürekliliği kontrol edilir. Pano ısıtıcısı gerektiğinde ayrı bir koruma işlevi olarak değerlendirilir.
Kontrol Noktası
Nem ve yüzey koşullarını inceler; drenaj ile izolasyon birleşimlerini elektrik ekipmanı yerleşiminden bağımsız güvenli güzergâhta düzenleriz.

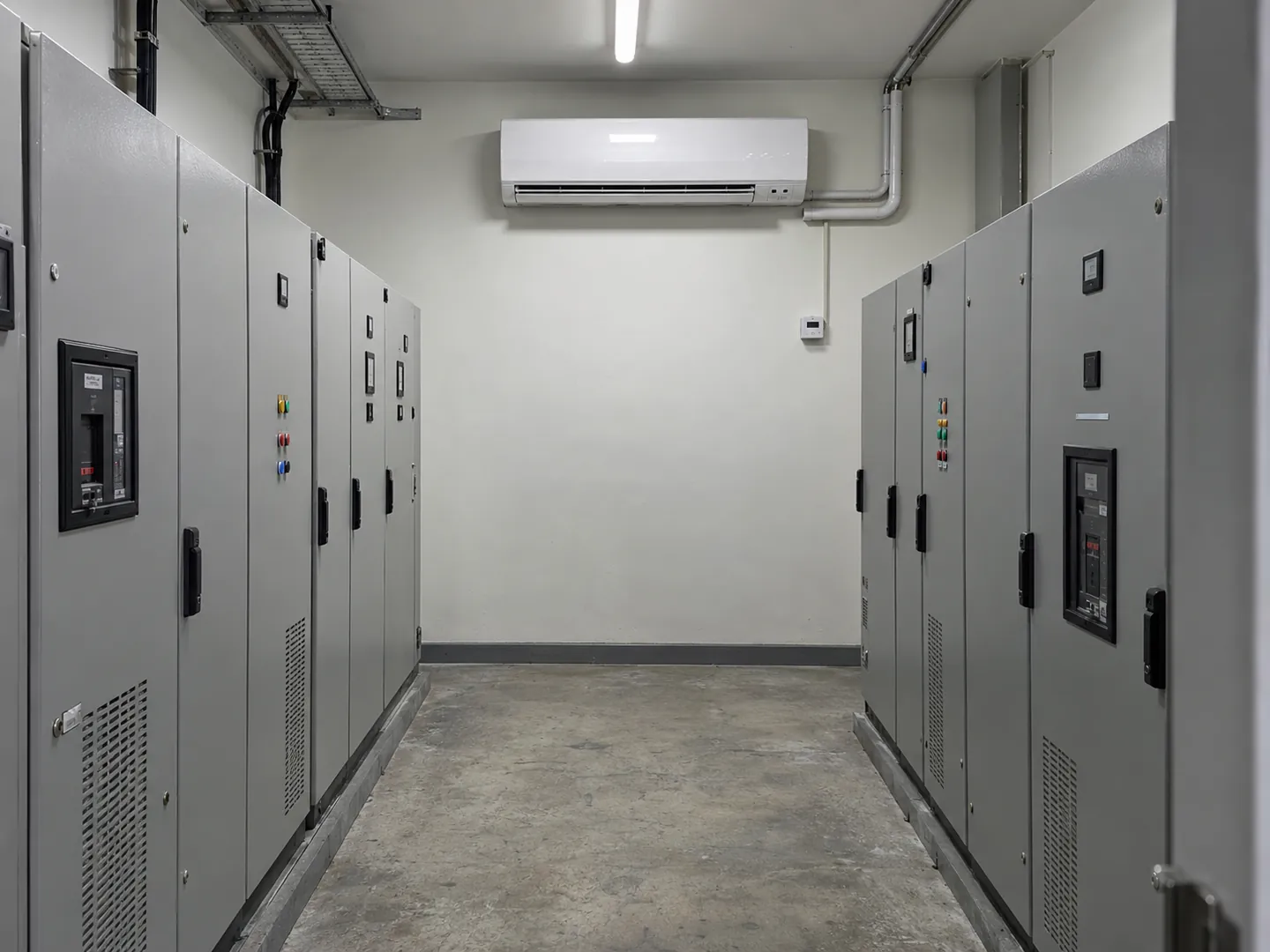

TEMSİLİ GÖRSELTemsili Projelendirme Görseli
Hava Yolu ve Filtre Bakımı
Üfleme havasının hemen dönüşe gitmesi, odanın bir kısmını serinletirken uzak panolarda sıcaklık birikmesine yol açabilir. Pano önleri ve servis koridorları malzemeyle kapatılmamalıdır. Filtreli havalandırma kullanılıyorsa filtrenin kirlenmesi debiyi ve ısı atma kapasitesini etkiler. Sadece sıcaklık ayarını düşürmek tıkanmış bir hava yolunu düzeltmez. Bakım periyodu çevrenin gerçek toz yüküne göre belirlenir.
Kontrol Noktası
Üfleme ve dönüş yolunu sahada izler; filtre bakımını sıcaklık trendi ve gerçek ortam kirliliğiyle birlikte planlarız.
Dış Hava ile Soğutma Sınırı
Ortam havasını kullanan bir fan, içeriyi dış hava sıcaklığının altına indiremez. Dış ortam hedef ekipman koşuluna yaklaştığında veya onu aştığında bu çözümün yararı sınırlanır. Toz, nem ve kirleticiler de kullanım kararını etkiler. Kapalı çevrim soğutucu ya da eşanjör alternatifini yalnız enerji tüketimiyle değil ekipmanın izin verilen ortam koşulları ve bakım gereksinimiyle karşılaştırırız.
Kontrol Noktası
Yaz tasarım koşulunu ve kirletici etkisini kontrol eder; dış hava çözümünün hangi koşullarda yetersiz kalacağını raporlarız.
Alarm ve Yedeklilik
Kritik oda için yedek cihaz gerekip gerekmediğini elektrik yükünün kesinti toleransı belirler. İki cihaz bulunması, her biri gerekli yükü taşıyamıyorsa tam yedeklilik anlamına gelmez. Ayrı sıcaklık izleme, cihaz alarmı ve enerji dönüşü davranışı birlikte test edilir. Alarmın gerçekten görüleceği bir işletme noktası tanımlanır; uzaktan komutun cihazın çalıştığını kanıtlamadığı dikkate alınır.
Kontrol Noktası
Bir cihaz durduğunda sıcaklık eğilimini ve alarm iletimini test eder; sorumlu kişiye müdahale sınırlarını teslim ederiz.
KEŞİF VE SİSTEM SEÇİMİ
Hangi Veri, Hangi Kararı Değiştirir?
ParametreKeşifte İncelediğimizTasarıma Etkisi
01Soğutma Sınırı
Oda ve pano içi ölçümler.
Sorunun oda yükünden mi pano içi dolaşımdan mı kaynaklandığını ayırır; tek bir termostat okumayla cihaz seçmeyiz.
02Çalışma Koşulu
Bileşenlerin izin verilen sıcaklık ve nem aralıkları.
Kontrol hedefini ekipmana göre belirler; bütün elektrik odaları için tek bir sıcaklık değeri önermeyiz.
03Süreklilik
Kritik yük ve kesinti toleransı.
Yedek kapasiteyi ve alarm iletimini işletmenin riskine göre tanımlar; cihaz sayısını tek başına güvenilirlik ölçüsü saymayız.
04Bakım
Toz profili ve erişim düzeni.
Filtre, drenaj ve serpantin bakımını güvenli erişimle planlar; müdahale için gerekli elektrik koordinasyonunu belirleriz.
BÜTÇE VE TEKLİF KAPSAMI
Maliyet, ekipmanın ihtiyacına göre şekillenir.
Elektrik pano odasında maliyet yalnız klima kapasitesinden oluşmaz. Pano içi soğutma ihtiyacı, yedek kapasite, alarm entegrasyonu ve mevcut üretimin kesilmeden sürmesi kapsamı değiştirir. Elektrik işleri ve mekanik işler arasındaki sınırları açık belirtiriz. Keşif, hava düzeni, drenaj, izolasyon ve teslim testleri aynı teklif içinde tanımlanır. Kayıp gücü bilinmeden verilen cihaz bedeli, işin tamamını temsil etmeyebilir.
- Bileşen kayıp gücü ve yük artışı
- Pano içi veya oda çözümü
- Yedek kapasite ve alarm entegrasyonu
- Kesintisiz işletme ve erişim koşulları
DEVREYE ALMA VE TESLİM
Kurulumu, Çalışan Bir Sisteme Dönüştürüyoruz.
Yük Altında Ölçüm
Temsilî çalışma yükünde oda ve pano içi sıcaklıklarını kayıt altına alırız. Üfleme yönünün bütün pano sıralarına etkisini inceler; yalnız boş oda testine dayanarak teslim yapmayız.
Drenaj Güvenliği
Tahliye hattını su testiyle kontrol eder; pompa veya taşma uyarısı varsa işlevini doğrularız. Tesisatın pano üzerinde risk oluşturmayan güzergâhta ve erişilebilir olduğunu inceleriz.
Arıza Senaryosu
Soğutma cihazı alarmını ve bağımsız sıcaklık uyarısını kontrollü şekilde test ederiz. Enerji geri geldiğinde çalışma davranışını doğrular; kesinti sonrası işletme müdahalesini açıklarız.
İşletme Teslimi
Cihaz, sensör ve drenaj noktalarını şemada gösteririz. Filtre ve bakım erişimini elektrik ekibiyle kontrol eder; ölçüm kayıtlarını, alarm sorumlularını ve kullanım sınırlarını birlikte teslim ederiz.
SIK SORULAN SORULAR
Karar Vermeden Önce.
Elektrik Pano Odası Soğutma Sistemleri hakkında keşif, uygulama ve işletme aşamalarında sık karşılaştığımız sorular.
Sorunuzu Bize İletinOda kliması her panoyu yeterince soğutur mu?
Her zaman değil. Kapalı pano içinde hava dolaşımı zayıfsa bileşen sıcaklığı oda sıcaklığından yüksek kalabilir. Önce pano içi koşulu ve bileşen kayıplarını inceleriz. Oda kliması, pano soğutucusu veya hava yolu düzenlemesi arasında seçim, gerçek ölçüm ve ekipmanın çalışma sınırlarına dayanır.
Fanlı havalandırma yeterli olur mu?
Dış hava koşulu ve ekipman sıcaklık sınırı uygunsa değerlendirilebilir. Ancak fan dış havadan daha düşük sıcaklık üretemez. Toz ve nem de ekipmana taşınabilir. Yaz koşulu, filtre bakımı ve pano koruması incelenmeden doğal veya fanlı havalandırmayı sürekli soğutma çözümü olarak önermeyiz.
Sıcaklığı çok düşürmek daha güvenli mi?
Aşırı düşük ayar her zaman yararlı değildir; nemli hava ve soğuk yüzeyler yoğuşma riski oluşturabilir. Kontrol hedefini bileşenlerin izin verdiği koşullardan belirleriz. Oda ve pano içi sıcaklığı, nem ve drenaj güvenliği birlikte değerlendirilir; genel bir düşük sıcaklık kuralı uygulamayız.
İki klima takılması yedeklilik sağlar mı?
Ancak kapasite, besleme ve kontrol düzeni doğru tanımlanmışsa. Bir cihaz durduğunda kalan cihazın gerekli yükü taşıması kontrol edilmelidir. Alarm ve yeniden başlama davranışı da önemlidir. İki ekipman bulunmasını tek başına süreklilik garantisi saymayız; kesinti senaryosunu işletmeyle birlikte değerlendiririz.
Mevcut üretim devam ederken çalışma yapılabilir mi?
Elektrik ekibi ve işletmeyle koordineli etaplama yapılabilir. Pano çevresindeki müdahale sınırları, drenaj güzergâhı ve geçici soğutma ihtiyacı önceden belirlenir. Elektrik güvenliği gerektiren işleri yetkili ekiple ayırırız. Uygulama programını kesinti toleransı ve saha erişimi üzerinden hazırlayarak üretimle koordine ederiz.
Teknik Kaynaklar ve Tasarım Esasları
Teknik yaklaşımımızın dayandığı kaynaklar. Ürün seçimi ve uygulama değerlerini ilgili modelin güncel teknik dokümanıyla ve projenin gereklilikleriyle birlikte değerlendiriyoruz.
BİLGİDEN UYGULAMAYA
Teknik Detayları
Birlikte Netleştirelim.
Mevcut yapınızı ve hedefinizi inceleyelim. Sisteminizi doğru veriler, açık bir teklif kapsamı ve ölçülebilir teslim adımlarıyla planlayalım.
