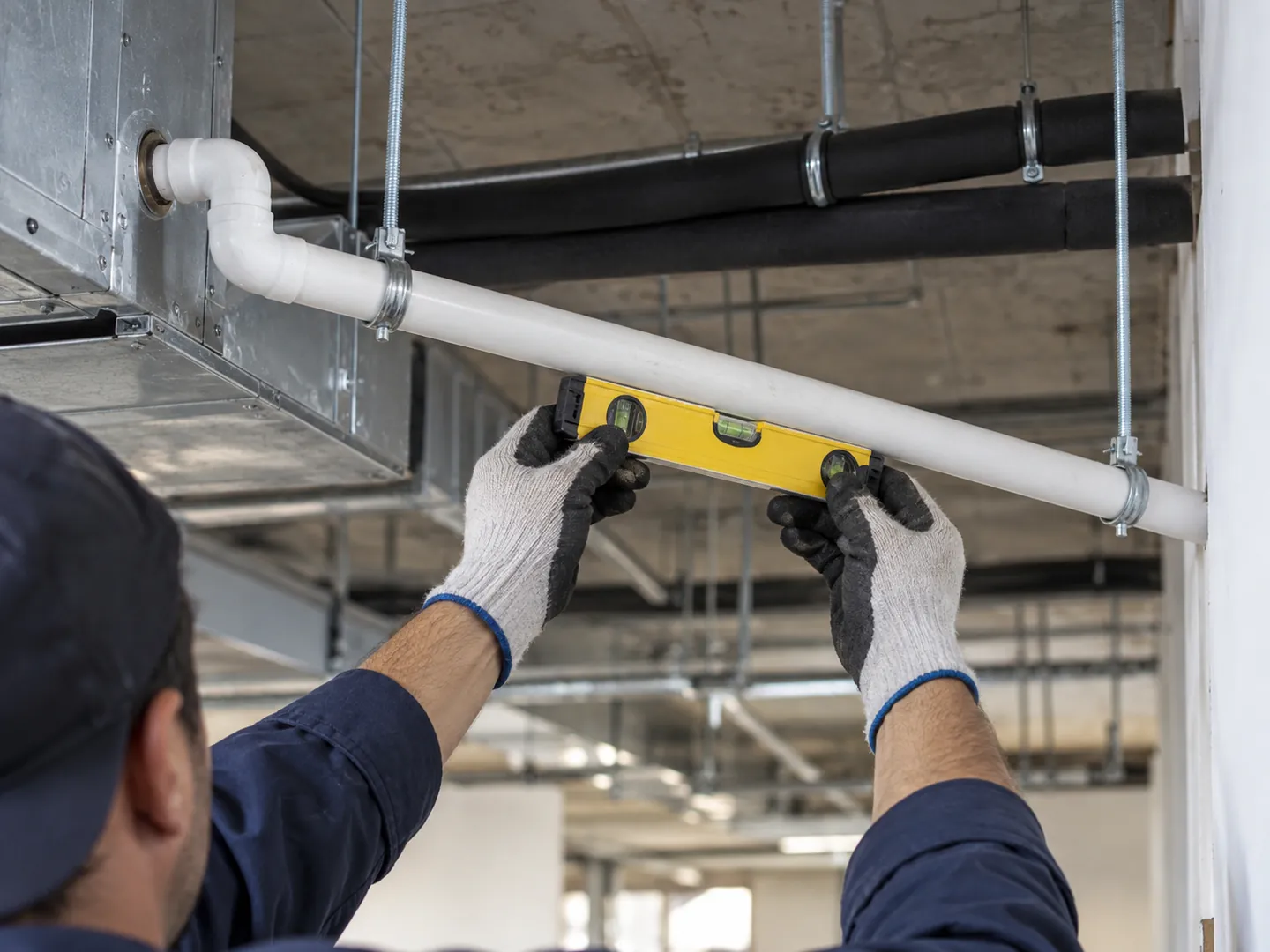

Akış Yolu İzlenir
Eğimi yalnız başlangıç ve bitişte değil bütün güzergâhta kontrol eder; sarkma ve ters eğimi gizli uygulama öncesinde düzeltiriz.
Klima Sistemleri
Klima Drenaj ve Yoğuşma Suyu Tesisatı.
Soğutma tamamlanır. Yoğuşma suyu güvenle uzaklaşır.
Klima drenajını küçük bir yardımcı boru işi olarak görmüyoruz. Cihaz basıncı, boru eğimi, tahliye noktası ve bakım erişimi doğru çözülmezse çalışan klima tavan veya ekipman hasarına neden olabilir. İstanbul ve Marmara’da doğal akış, pompa ve gerektiğinde sifon düzenini seçilen cihazla birlikte planlarız. Yoğuşma hattını su testiyle doğrular; geri akış, hava kilidi ve izolasyon eksiklerini uygulama kapanmadan inceleriz.
İstanbul merkezli · Marmara bölgesinde keşif, proje ve uygulama
Cihaza Uygun Bağlantı
Sifon, hava alma ve pompa düzenini ilgili cihaz talimatına göre belirler; bütün klimalara tek şema uygulamayız.
Bakım İçin Erişim
Pompa ve temizlik noktalarını erişilebilir bırakır; tavanın açılmasını gerektiren rutin bakım ihtiyacını tasarımda azaltırız.
SİSTEMİN BÜTÜNÜ
Doğru Sistem, Doğru Çalışma Koşulu.
SCA / UYGULAMA FOTOĞRAFIKanal tipi klima iç ünitesini ve hava kanalı bağlantısını monte ettik.
EMT Ambulans Yönetim BinasıSİSTEM / YAPI / İŞLETME
Yoğuşma suyu oluşumu dış hava nemi, iç ortam ve cihaz çalışma biçimiyle değişir. Boş mekânda kısa deneme yapılması bütün tahliye koşullarını göstermez. Boru çapı ve eğim cihaz talimatıyla, gerçek güzergâh ve ortak hat bağlantılarıyla değerlendirilir. Hattın bir bölümünde ters eğim veya sarkma oluşması, doğru başlangıç noktasına rağmen su birikmesine neden olabilir.
Negatif basınçlı drenaj tavasında uygun sifon gereksinimi bulunabilir; boyutu cihazın basınç koşuluna dayanır. Pompalı tahliye ise kaldırma yüksekliği, debi ve bakım erişimiyle seçilir. Her cihaza aynı sifon veya pompa şeması uygulanmaz. Kanalizasyon bağlantısında hijyen ve geri akış sınırı ayrıca değerlendirilir. Islak hat ve soğuk yüzeylerin izolasyonu, yoğuşma kaçağından farklı bir damlama sebebini önler.
Yapınıza Uygun Seçim KriterleriDoğal akış önce değerlendirilir.
Cihaz kotu ve tahliye noktası birlikte incelenir. Tüm güzergâhta uygun eğim sağlanıyorsa doğal akış tercih seçeneklerinden biridir. Ortak hat bağlantısı, izolasyon ve temizleme erişimi çözülür; tavan kapanmadan her cihaz hattına su testi uygulanır.
Pompa, erişimiyle birlikte seçilir.
Doğal akış mümkün değilse kaldırma yüksekliği ve hat direnci incelenir. Pompa modelinin ilgili çalışma noktası kontrol edilir. Taşma uyarısı ve cihazla ilişkisi belirlenir; bakım kapağı pompayı sökmeye ve temizlemeye gerçekten izin vermelidir.
Kaçak ile yüzey yoğuşması ayrılır.
Damlama yerindeki suyun tavasından mı, bağlantıdan mı yoksa soğuk yüzeyden mi geldiğini araştırırız. Tıkanma, ters eğim ve izolasyon boşluğu ayrı kontrol edilir. Hattı yalnız temizleyerek farklı bir montaj hatasının giderildiği varsayılmaz; onarım sonrası su testi tekrarlanır.
KRİTİK TEKNİK BİLGİLER
Detaylar, Sistemin Sonucunu Belirler.
Seçimden uygulamaya kadar sahada kontrol ettiğimiz teknik ayrıntılar ve birbirini etkileyen tasarım kararları.
Eğim ve Hat Sarkması
Yoğuşma hattının eğimi üretici talimatı ve gerçek güzergâhla belirlenir. Ara desteklerin yetersizliği boruda sarkma yaratabilir; su biriken bölüm zamanla kir tutar ve tahliyeyi bozabilir. Başlangıç ve bitiş kotunun uygun olması bütün hattın uygun olduğunu kanıtlamaz. Ortak hat bağlantılarında geri akış ve cihazlar arasındaki etkileşim incelenir. Gizli uygulama kapanmadan güzergâh ve destekler kontrol edilir.
Kontrol Noktası
Bütün hat boyunca kot ve destekleri inceler; sarkma veya ters eğimi su testiyle birlikte doğrularız.
Sifonun Basınçla İlişkisi
Bazı hava işleme cihazlarında drenaj tavası negatif veya pozitif basınç altında olabilir. Sifonun geometrisi bu basıncı karşılamalıdır; rastgele bir U dönüşü yeterli olmayabilir. Negatif basınçta yetersiz su kapanı hava çekilmesine ve tahliye sorununa yol açabilir. Sifonun kuruması ve temizlik erişimi de incelenir. Modeldeki şema ve basınç koşulu doğrulanmadan bütün klimalara aynı sifon ölçüsü verilmez.
Kontrol Noktası
Sifon gereksinimini cihaz basıncı ve kılavuzuyla eşleştirir; su doluluğu, temizlik ve çalışma sırasında tahliyeyi kontrol ederiz.
Pompa Seçimi ve Kaldırma
Pompanın katalogdaki azami kaldırma değeri, aynı anda sağlayabileceği gerçek debiyle karıştırılmamalıdır. Hat uzunluğu, düşey yükselme ve bağlantı kayıpları çalışma noktasını değiştirir. Pompa tankı ve şamandıra erişilebilir olmalıdır. Enerji kesintisi veya pompa arızasında taşmanın nasıl bildirileceği ve cihazın ne yapacağı tanımlanır. Sadece bir pompa eklemek güvenli tahliyeyi otomatik olarak sağlamaz; suyla işlev testi gerekir.
Kontrol Noktası
Gerçek kaldırma ve hat direncini model eğrisiyle kontrol eder; taşma uyarısını ve bakım erişimini test ederiz.
SCA / UYGULAMA FOTOĞRAFIAtık su hattını ve düşey boru bağlantısını yaptık.
Scala RestoranHava Kilidi ve Bağlantı Düzeni
Uygunsuz yükselmeler, kapalı hava cepleri ve yanlış ortak hat bağlantıları su akışını zorlaştırabilir. Hava alma veya vent bağlantısı cihazın drenaj şemasına uygun çözülür; her yere rastgele bir açıklık eklenmez. Negatif basınçlı bölümde yanlış konumdaki hava alma hattı sifonun görevini bozabilir. Tahliye noktası ve kanalizasyon bağlantısında koku, geri akış ve hijyen sınırları mekanik proje içinde değerlendirilir.
Kontrol Noktası
Hava alma noktasını ve ortak hat bağlantısını ilgili şemayla karşılaştırır; geri akış ve koku riskini ayrı inceleriz.
İzolasyon ve Buhar Kesici
Borudan su sızması ile soğuk yüzeyde oluşan yoğuşma farklı sorunlardır. İzolasyon birleşiminde boşluk kalması nemli havanın soğuk yüzeye ulaşmasına neden olabilir. Malzeme kalınlığı ortam koşulu, yüzey sıcaklığı ve malzeme özellikleriyle seçilir. Dirsek, bağlantı ve askı çevresinde süreklilik korunur. Dış ortam korunması da gerektiğinde değerlendirilir; yalnız düz boru boyunca izolasyon bulunması yeterli kabul edilmez.
Kontrol Noktası
Damlama kaynağını belirler; izolasyon ve buhar kesici birleşimlerini dirsek, askı ve bağlantılarda tek tek kontrol ederiz.
Su Testi ve Bakım Kayıtları
Tahliye testinde yalnız hattın çıkışına biraz su gelmesi değil, cihaz tavasından başlayan bütün akışın güvenle çalışması incelenir. Pompalı sistemde dolum, kalkış ve taşma tepkisi denenir. Gizli bağlantılar damlama açısından izlenir; çalışma basıncı olan cihazda fan durumu dikkate alınır. Temizleme noktaları ve periyodik kontrol ihtiyacı kullanıcıya gösterilir. Testten sonra kapatılan uygulamanın son güzergâhı kaydedilir.
Kontrol Noktası
Her cihazın tavasından başlayarak su testi yapar; pompa, sifon ve gizli bağlantı sonuçlarını ayrı teslim kaydına işleriz.
KEŞİF VE SİSTEM SEÇİMİ
Hangi Veri, Hangi Kararı Değiştirir?
ParametreKeşifte İncelediğimizTasarıma Etkisi
01Tahliye Yöntemi
Cihaz kotu ve çıkış noktası.
Doğal akış veya pompayı gerçek güzergâhla belirler; uygun olmayan eğimi pompa varlığıyla kabul etmeyiz.
02Sifon
Cihazın drenaj basıncı ve kılavuzu.
Geometriyi modelin koşuluna göre seçer; bütün iç ünitelere aynı U bağlantısını uygulamayız.
03İzolasyon
Yüzey ve ortam nem koşulu.
Malzeme ve birleşimleri yoğuşmayı önleyecek süreklilikle düzenler; su kaçağıyla yüzey damlamasını ayırırız.
04Erişim
Temizlik ve pompa servis ihtiyacı.
Bakım kapağını gerçek müdahaleye uygun bırakır; rutin işlem için tavan kırılmasını çözüm saymayız.
BÜTÇE VE TEKLİF KAPSAMI
Drenaj bedeli, gizli hattın koşuluna dayanır.
Metraj kadar kot, erişim ve tahliye yöntemi maliyeti etkiler. Pompa, elektrik veya alarm bağlantısı ve mimari onarım kapsamı ayrı belirlenir. Sifon ve izolasyon işlerini cihazla ilişkili olarak tarif ederiz. Mevcut arızada suyun gerçek kaynağını bulmadan yalnız temizleme fiyatı üzerinden kalıcı çözüm sunmayız. Teklifte onarım, test ve tekrar erişim gerektiren işlerin sınırlarını açıkça gösteririz.
- Hat metrajı, kot ve eğim
- Pompa, sifon ve alarm ihtiyacı
- Gizli hat ve servis erişimi
- İzolasyon, onarım ve test kapsamı
DEVREYE ALMA VE TESLİM
Kurulumu, Çalışan Bir Sisteme Dönüştürüyoruz.
Güzergâh Kontrolü
Eğim, destek ve ortak hat bağlantılarını gizli uygulama kapanmadan inceleriz. Cihaz ile tahliye kotlarını kaydeder; ters eğim ve su biriken bölümleri su testi öncesinde düzeltiriz.
Su Denemesi
Her cihaz tavasından başlayan akışı test ederiz. Fan basıncı etkiliyse cihazı ilgili çalışma durumunda dener; gizli birleşimlerde damlama ve geri akışı kontrol ederek sonucu kaydederiz.
Pompa ve Uyarı
Pompanın dolum ve tahliye çevrimini dener; taşma sinyalini ve cihaz tepkisini doğrularız. Bakım erişimini kontrol eder; alarmın kime iletileceğini işletmeye açıklarız.
İzolasyon ve Teslim
Dirsek, askı ve birleşimlerde izolasyon sürekliliğini inceleriz. Temizlik noktalarını ve son güzergâhı belgeler; bakım aralığının gerçek kirlenme ve kullanım koşuluyla izlenmesini öneririz.
SAHADAN ÖRNEKLER
Benzer Sistem Uygulamalarımız
Proje kartlarında belirtilen kapsam, gerçekleştirdiğimiz mekanik tesisat çalışmalarını gösterir.
SIK SORULAN SORULAR
Karar Vermeden Önce.
Klima Drenaj ve Yoğuşma Suyu Tesisatı hakkında keşif, uygulama ve işletme aşamalarında sık karşılaştığımız sorular.
Sorunuzu Bize İletinHer klima drenajında sifon gerekir mi?
Hayır; cihazın drenaj basıncı ve üretici şeması belirleyicidir. Özellikle hava işleme cihazlarında sifonun geometrisi basınca bağlı olabilir. Bazı iç ünitelerde farklı tahliye düzeni kullanılır. Model dokümanı incelenmeden bütün cihazlara aynı U bağlantısını uygulamayız; çalışma sırasında suyun güvenle aktığını test ederiz.
Pompa takınca eğim sorunu tamamen çözülür mü?
Pompa yalnız kendi çalışma sınırları içinde suyu taşır. Cihazdan pompaya giriş, tank yerleşimi ve çıkış güzergâhı yine doğru olmalıdır. Azami kaldırma değeri gerçek debiyle birlikte değerlendirilir. Taşma uyarısı ve bakım erişimi olmadan pompa eklenmesi güvenli işletmeyi otomatik olarak sağlamaz.
Tavandan damlayan su mutlaka drenaj kaçağı mı?
Hayır; izolasyon eksikliği nedeniyle soğuk boru veya yüzeyde yoğuşma da oluşabilir. Önce suyun kaynağını belirleriz. Tava, bağlantı, eğim ve izolasyon ayrı kontrol edilir. Sadece hattı temizlemek yüzey yoğuşmasını çözmez; onarım sonrası su ve çalışma denemesiyle nedeni doğrularız.
Drenaj kanalizasyona bağlanabilir mi?
Bağlantı noktası, koku, geri akış ve hijyen koşulları birlikte değerlendirilmelidir. Cihazın drenaj şeması da korunur. Gelişigüzel doğrudan bağlantı uygun çözüm sayılmaz. Tahliye yöntemini mekanik proje ve saha koşuluyla belirler; bakım erişimini ve test edilebilirliği uygulama planında açıkça gösteririz.
Hattı ne sıklıkla temizlemek gerekir?
Kirlenme, kullanım saati ve ortam koşulu bakım ihtiyacını değiştirir. Tek bir süre bütün uygulamalara doğru olmayabilir. İlk kontrollerde tava, pompa ve temizlik noktalarındaki durum kaydedilir; periyot bu gözlemlere göre düzenlenir. Tekrarlayan tıkanmada yalnız temizleme yapmayıp eğim ve bağlantı düzenini de inceleriz.
