Fan ve Kanal Eşleşir
Kullanılabilir statik basıncı gerçek kanal, filtre ve menfez kaybıyla karşılaştırır; kapasite etiketiyle yetinmeyiz.
Klima Sistemleri
VRF Kanallı İç Ünite Uygulaması.
Cihaz gizlenebilir. Hava yolu daraltılamaz.
VRF kanallı iç üniteyi yalnız tavana yerleştirilecek bir klima olarak seçmiyoruz. Fanın kullanılabilir statik basıncı, kanal direnci, menfez erişimi ve dönüş havası birlikte hesaplanır. İstanbul ve Marmara’da ürün görünümleriyle teknik koşulu koordine eder; filtre, drenaj ve fan servis alanını koruruz. Uygulama sonrası menfez debilerini ve mahal tepkisini ölçerek cihazın nominal kapasitesinin gerçek hava dağıtımıyla desteklendiğini kontrol ederiz.
İstanbul merkezli · Marmara bölgesinde keşif, proje ve uygulama
Dönüş Havası Korunur
Cihazın emiş yolunu mobilya veya tavan içinde daraltmaz; dönüş açıklığını gerekli debi ve sesle birlikte seçeriz.
Debi Sahada Ölçülür
Menfezleri yalnız görsel yerleşimle kabul etmez; dağılımı ve mahal konforunu ölçümlü teslimde doğrularız.
SİSTEMİN BÜTÜNÜ
Doğru Sistem, Doğru Çalışma Koşulu.

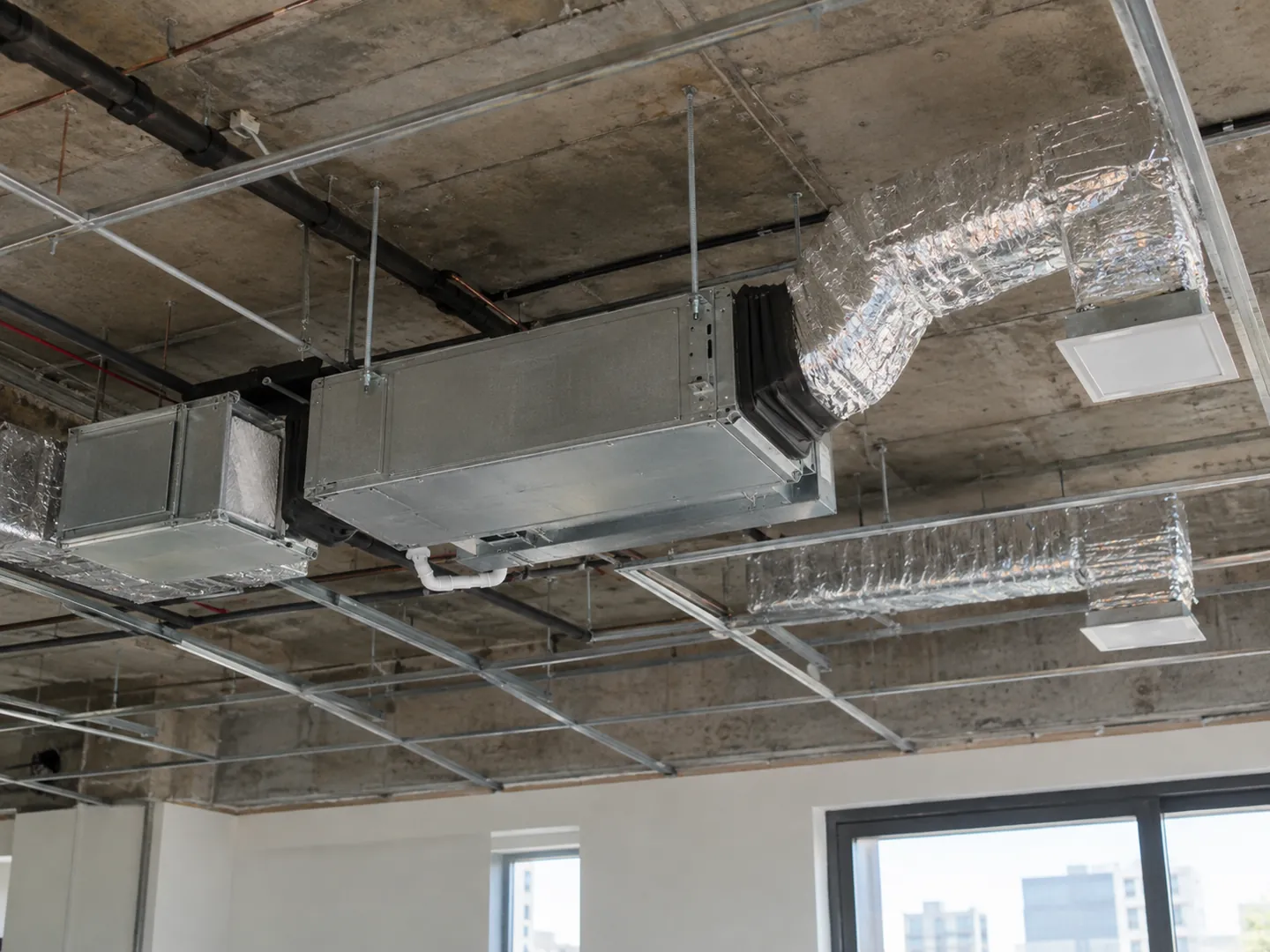

SCA / UYGULAMA FOTOĞRAFIKanal tipi klima iç ünitesini ve hava kanalı bağlantısını monte ettik.
EMT Ambulans Yönetim BinasıSİSTEM / YAPI / İŞLETME
Kanallı cihazın soğutma kapasitesi uygun olsa bile fan gerekli debiyi taşıyamıyorsa beklenen konfor oluşmaz. Uzun esnek kanal, keskin dirsek veya dar menfez basınç kaybını artırabilir. Fanın en yüksek ayarına çıkılması sorunu her zaman çözmez; ses ve hava hissi bozulabilir. Kanal hesabı ile cihaz çalışma noktası birlikte değerlendirilir.
Üfleme kadar dönüş havası da tasarımın parçasıdır. Dar veya kapanmış dönüş açıklığı, üfleme debisini ve ses davranışını etkiler. Tavan veya mobilya içine gizleme sırasında filtre değişimi, pompa ve elektrik erişimi korunur. Lineer menfez boyu yalnız mimari görünüşe göre belirlenmez. Havanın kullanım alanına ulaşması, kısa devre yapmaması ve gereksiz cereyan oluşturmaması seçimin temelidir.
Yapınıza Uygun Seçim KriterleriHava masa düzenine ulaşır.
Menfez erişimi ve üfleme yönü çalışma alanlarıyla koordine edilir. Bölme veya masa değişikliği dönüş yolunu kapatmamalıdır. Fan çalışma noktası hesaplanır; devreye almada temsilî menfez debileri ve cereyan hissi kontrol edilir.
Dar hacimde servis alanı korunur.
Cihazın yerleştiği teknik hacim ve servis kapağı birlikte çizilir. Dönüş ve lineer üfleme açıklıkları hesapla belirlenir. Sessizlik beklentisi fan hızını gelişigüzel düşürmekle çözülmez; kanal ve menfez direnci önce kontrol edilir.
Cihazı büyütmeden hava yolu incelenir.
Filtre, esnek kanal ve damperler kontrol edilir. Menfez debileri karşılaştırılır; kısa devre veya yanlış dönüş araştırılır. Fan ayarı üretici sınırında değerlendirilir; düzenleme sonrası sıcaklık ve ses davranışı yeniden izlenir.
KRİTİK TEKNİK BİLGİLER
Detaylar, Sistemin Sonucunu Belirler.
Seçimden uygulamaya kadar sahada kontrol ettiğimiz teknik ayrıntılar ve birbirini etkileyen tasarım kararları.
Kullanılabilir Statik Basınç
Kanallı iç ünitenin fanı sınırlı dış basınç karşısında debi sağlar. Kanal, dirsek, filtre ve menfez kayıpları çalışma noktasına etki eder. Sadece cihazın kW kapasitesi veya kanal çapı uygun olması yeterli değildir. Üretici fan verisiyle sistem direnci karşılaştırılır. Fan ayarı değiştirilecekse izin verilen aralık ve gerçek debi kontrol edilir; yüksek hızla eksik tasarımı örtmek ses ve enerji sorununa neden olabilir.
Kontrol Noktası
Toplam hava tarafı kaybını fan verisiyle eşleştirir; seçilen ayarda gerekli debinin sağlandığını ölçerek doğrularız.
Esnek Kanal ve Dirsekler
Esnek kanalın gereksiz uzun veya sıkışmış bırakılması direnç ve ses oluşturabilir. Dirsekler ve kesit geçişleri hava yoluna uygun çözülür; güzergâh yalnız tavan içinde boş yere göre yapılmaz. Kanal sarkması ve keskin dönüşler uygulamada kontrol edilir. Tasarımda kısa görünen hat sahada uzarsa hesap güncellenir. Menfezler arasında dengesiz dağılım varsa önce gerçek kanal düzeni incelenir; cihaz gücü artırmak ilk çözüm değildir.
Kontrol Noktası
Esnek kanalı, dirsekleri ve kesit geçişlerini sahada kontrol eder; değişen güzergâhı basınç kaybı hesabına işleriz.
Dönüş Havası ve Kısa Devre
Üfleme havasının hemen dönüşe gitmesi mahalin yeterince karışmasını engelleyebilir. Dar dönüş açıklığı ise fanın emişini kısıtlar ve gürültüyü artırabilir. Dönüşün mahalleri nasıl temsil ettiği bölme ve kapı durumuyla birlikte incelenir. Dekoratif ızgaranın boyu yalnız görünüşle belirlenmez. Filtre konumu ve servis erişimi korunmalıdır; tavan boşluğunun dönüş olarak kullanılması halinde ilgili tasarım ve uygulama koşulları ayrıca değerlendirilir.
Kontrol Noktası
Üfleme ile dönüş arasındaki akışı ve açıklığı kontrol eder; filtre ve bölme etkisini gerçek kullanımda inceleriz.
SCA / UYGULAMA FOTOĞRAFIDairesel havalandırma kanallarını tavandaki askılara monte ettik.
Yapı Kredi BomontiadaMenfez Erişimi ve Hava Hissi
Menfezin gerekli debide erişim mesafesi, atış yönü ve ses davranışı değerlendirilir. Lineer menfezin uzun olması otomatik dengeli dağılım sağlamaz. Kullanım seviyesinde fazla hava hızı cereyan hissi yaratabilir; kısa erişim ise uzak bölgeleri yetersiz bırakabilir. Tavan yüksekliği ve masa veya yatak konumu seçimle birlikte incelenir. Menfez seçimi, yalnız estetik boyuta göre cihazın hava debisini sınırlayan bir karar olmamalıdır.
Kontrol Noktası
Menfez verisini debi ve tavan yüksekliğiyle karşılaştırır; kullanım seviyesinde dağılım ve cereyanı sahada kontrol ederiz.
Akustik ile Debi Dengesi
Fan, kanal ve menfez ayrı ses kaynakları oluşturabilir. Ses azaltmak için fanı rastgele düşürmek gerekli debiyi bozabilir. Önce aşırı direnç, dar açıklık ve titreşim bağlantısı araştırılır. Akustik beklenti mahal kullanımına göre belirlenir; yatak odası ve çalışma alanı aynı kabulü gerektirmeyebilir. Uygun çözüm, fan çalışma noktasını ve hava dağıtımını koruyarak değerlendirilir; tek cihaz katalog sesi bütün mahal sonucunu göstermez.
Kontrol Noktası
Sesi fan, kanal ve menfez kaynağı olarak ayırır; iyileştirme sonrası debi ve mahal tepkisini yeniden ölçeriz.
Servis, İzolasyon ve Drenaj
Gizli cihazın filtre, elektrik ve drenaj noktasına erişim bırakılması gerekir. Servis kapağının varlığı yeterli değildir; parçanın sökülmesine gerçekten izin vermelidir. Soğuk kanal ve boru yüzeylerinde izolasyon sürekliliği korunur; birleşim boşluğu damlama yaratabilir. Drenaj eğimi veya pompa koşulu cihazla birlikte kontrol edilir. Tavan kapatılmadan su ve bağlantı testleri yapılır; görünmeyen uygulamanın son planı işletmeye teslim edilir.
Kontrol Noktası
Filtre ve parça sökme erişimini dener; izolasyon birleşimleriyle drenaj su testini tavan kapanmadan doğrularız.
KEŞİF VE SİSTEM SEÇİMİ
Hangi Veri, Hangi Kararı Değiştirir?
ParametreKeşifte İncelediğimizTasarıma Etkisi
01Cihaz
Yük ve hava tarafı direnci.
Soğutma kapasitesiyle fanın sağlayabileceği debiyi birlikte değerlendirir; yalnız kW üzerinden model seçmeyiz.
02Menfez
Debi, tavan ve kullanım planı.
Erişim ve ses verisini karşılaştırır; mimari boyutun hava yolunu gereksiz daraltmasını önleriz.
03Dönüş
Bölmeler ve filtre konumu.
Kısa devre ve dar emişi önleyecek düzen kurar; servis erişimini koruruz.
04Kabul
Debi ve mahal tepkisi.
Menfez ölçümünü ve gerçek kullanım koşulunu birlikte değerlendirir; yalnız soğuk üflemesini yeterli teslim saymayız.
BÜTÇE VE TEKLİF KAPSAMI
Gizli cihazın bütçesi hava tarafını da içerir.
Kanallı VRF teklifinde cihaz kadar kanal, dönüş açıklığı, menfez ve servis kapağı önemlidir. Tavan koşulu, izolasyon ve drenaj yöntemi maliyeti değiştirir. Mevcut cihazda iyileştirme yapılacaksa fan ve kanal uyumu önce incelenir. Sadece daha büyük model fiyatı vermeyiz; hesap, uygulama, balans ve konfor kontrolünü açık kalemlerle tarif ederek aynı teslim kapsamıyla seçenekler sunarız.
- Kanal ve menfez düzeni
- Fan basıncı ve gerekli debi
- Servis, izolasyon ve drenaj
- Mevcut tavan ve balans kapsamı
DEVREYE ALMA VE TESLİM
Kurulumu, Çalışan Bir Sisteme Dönüştürüyoruz.
Kanal Kontrolü
Gerçek kanal güzergâhını, dirsek ve esnek bölümleri planla karşılaştırırız. Fan ayarı ve filtre durumunu kaydeder; tasarım dışı daralma veya sarkmayı ölçüm öncesinde düzeltiriz.
Debi ve Balans
Temsilî menfezlerde hava debisini ölçer; dağılımı proje hedefleriyle karşılaştırırız. Damper ve fan düzenlemesi sonrası ölçümü tekrarlar; uzak ve yakın bölgelerin tepkisini birlikte inceleriz.
Su ve Erişim
Drenajı suyla test eder; izolasyon birleşimlerini kontrol ederiz. Filtre ve fanın gerçek sökme alanını dener; bakım kapağının yalnız görsel bir açıklık olarak kalmamasını doğrularız.
Konfor ve Kayıt
Mahalin sıcaklık, hava hissi ve ses davranışını temsilî kullanımda inceleriz. Son fan ayarını ve debi kayıtlarını teslim eder; değişen kanal ve menfez düzenini plana işleriz.
SAHADAN ÖRNEKLER
Uygulamalarımızdan
Proje kartlarında belirtilen kapsam, gerçekleştirdiğimiz mekanik tesisat çalışmalarını gösterir.
SIK SORULAN SORULAR
Karar Vermeden Önce.
VRF Kanallı İç Ünite Uygulaması hakkında keşif, uygulama ve işletme aşamalarında sık karşılaştığımız sorular.
Sorunuzu Bize İletinKanallı iç ünite daha büyük seçilirse hava sorunu çözülür mü?
Her zaman değil. Sorun kanal direnci, dar dönüş veya yanlış menfez erişiminden kaynaklanabilir. Önce fan çalışma noktası ve gerçek debiler kontrol edilir. Daha büyük kapasite aynı hava yolunda farklı sorunlar yaratabilir. Cihaz seçimini yük hesabıyla hava tarafını birlikte değerlendirerek yaparız.
Lineer menfez her yere uygulanabilir mi?
Uygun debi, erişim ve ses koşulu sağlanıyorsa değerlendirilebilir. Menfez boyu yalnız görünüşe göre belirlenmez; tavan yüksekliği ve kullanım planı önemlidir. Dönüş havası da korunmalıdır. Seçimi üretici menfez verisi ve kanal hesabıyla yapar, uygulama sonunda gerçek dağılımı ölçerek doğrularız.
Filtreye küçük kapaktan erişmek yeterli mi?
Kapağın filtreyi ve gerekli parçaları sökmeye gerçekten izin vermesi gerekir. Elektrik, fan ve drenaj erişimi de düşünülür. Yalnız kapağın bulunması bakımın yapılabildiğini göstermez. Montaj öncesinde servis alanını çizer, tavan kapanmadan gerçek erişimi kontrol ederek işletmeye bakım noktalarını gösteririz.
Fan hızını azaltmak sessizliği sağlar mı?
Sesi azaltabilir fakat gerekli hava debisini de düşürebilir. Önce kanal ve menfez direnci, dar emiş ve titreşim kaynakları araştırılır. Fan ayarı ürünün izin verdiği aralıkta değiştirilir. Sonrasında debi ve mahal konforu tekrar ölçülür; sessizlik uğruna yetersiz şartlandırmayı uygun sonuç saymayız.
Dönüş havası neden önemli?
Fan gerekli havayı ememezse üfleme debisi ve ses etkilenir. Üflemenin doğrudan dönüşe gitmesi de mahal karışımını bozabilir. Bölme ve kapılar dönüş yolunu değiştirebilir. Açıklığı ve konumu kullanım planıyla seçer; filtre erişimini koruruz. Sadece üfleme menfezlerini düzenlemek bütün hava dağıtımını çözmez.
Teknik Kaynaklar ve Tasarım Esasları
Teknik yaklaşımımızın dayandığı kaynaklar. Ürün seçimi ve uygulama değerlerini ilgili modelin güncel teknik dokümanıyla ve projenin gereklilikleriyle birlikte değerlendiriyoruz.
