Klima Sistemleri
VRF Borulama ve Branşman Montajı.
Boru içindeki kalite, sonradan görülemez.
VRF borulamasını yalnız bakır hattın iki cihazı birleştirmesi olarak görmüyoruz. Çap, ürün ailesine uygun branşman, iç temizlik ve montaj yönü sistemin çalışma koşulunu birlikte belirler. İstanbul ve Marmara’da gerçek güzergâhı üretici hesabıyla eşleştirir; açık uçları nem ve kirden koruruz. Bağlantı ve izolasyon iş sırasını test erişimine göre planlar, kaçak ve vakum kayıtlarını güncel metrajla birlikte teslim ederiz.
İstanbul merkezli · Marmara bölgesinde keşif, proje ve uygulama
Temiz Devre
Uç koruması ve kaynak prosedürünü uygular; dış bağlantı görünüşünü iç temizlik kanıtı saymayız.
Doğru Branşman
Model ve montaj yönünü doğrular; rastgele tee veya farklı ürün parçasını eşdeğer kabul etmeyiz.
SİSTEMİN BÜTÜNÜ
Doğru Sistem, Doğru Çalışma Koşulu.
SCA / UYGULAMA FOTOĞRAFIVRF dış ünitelerinin boru bağlantılarını ve yalıtımını tamamladık.
Scala RestoranSİSTEM / YAPI / İŞLETME
Ana hat ve branşmandan sonraki kollar farklı kapasite gruplarına göre boyutlandırılabilir. Bir cihazın bağlantı çapı bütün güzergâhın çapı değildir. Gerçek ve eşdeğer uzunluk, kot ve ilgili branşman sınırları birlikte kontrol edilir. Şaft veya cihaz konumu uygulamada değişirse hesap güncellenir. Rastgele tee eklemek veya benzer parçayı kullanmak üretici branşman seçiminin yerine geçmez.
Bakır borunun uygunluğu malzeme ve iç yüzey temizliğini kapsar. Kaynak yöntemi, kuru azot geçişi ve uç koruması model talimatıyla uygulanır. İşlem sırasında oluşan kir veya nem, dıştan düzgün görünen bağlantıda saklı kalabilir. Ekler test edilmeden tamamen kapatılmaz. İzolasyon, askı ve dış ortam korunması koordineli çözülür; akışkan miktarı son metraj üzerinden hesaplanır.
Yapınıza Uygun Seçim KriterleriGerçek güzergâh hesapla eşleşir.
Şaft, kot ve branşman noktaları çizilir. Malzeme ve çap listesi üretici seçimiyle karşılaştırılır. Açık uçların korunması ve bağlantı testinin iş sırası belirlenir.
Kısa değişiklik de hesap ister.
Yeni güzergâh veya cihaz ilavesi ana hat yükünü değiştirebilir. Çap ve en uzak kol kontrol edilir. Akışkan devresine müdahale prosedürü ve yeniden test kapsamı belirlenir.
Ekler kapanmadan görülür.
Branşman yönü, askı ve kaynak bağlantısı kontrol edilir. Kaçak testinden sonra izolasyon sürekliliği tamamlanır. Son güzergâh ve ek noktaları tavan veya şaft kapanmadan belgelenir.
KRİTİK TEKNİK BİLGİLER
Detaylar, Sistemin Sonucunu Belirler.
Seçimden uygulamaya kadar sahada kontrol ettiğimiz teknik ayrıntılar ve birbirini etkileyen tasarım kararları.
Çapın Kapasite ve Güzergâhla İlişkisi
VRF hat çapı ürün ailesinin kapasite, uzunluk ve bağlantı koşuluna göre seçilir. İç ünitenin bağlantı çapı ana hattın otomatik çapı değildir. Branşmanlardan sonra taşınan toplam yük değişebilir. Üretici tablosunda gerçek veya eşdeğer uzunluğun etkisi ayrıca kontrol edilir. Uygulamada uzayan bir hattın eski çapla devam etmesi yalnız mekanik montaj kararı değildir; teknik seçim yeniden değerlendirilmelidir.
Kontrol Noktası
Ana hat ve kolların çapını kapasite ve uzunlukla eşleştirir; saha değişikliğini hesap dosyasına işleriz.
Soğutma Uygun Bakır ve Uç Koruması
Boru malzemesi ve temizliği soğutucu devre için uygun olmalıdır. Açık uçların nem, yağ veya inşaat kirine maruz kalması işlem sonrası görünmeyen sorun oluşturabilir. Malzeme taşınırken ve depolanırken koruma sürdürülür. Kesim ve çapak işlemi uygun yöntemle yapılır; boru içine atık bırakılmaz. Kullanılmış hattın yeniden değerlendirilmesi ayrıca üretici koşulu ister; yalnız dıştan sağlam görünmesi yeterli değildir.
Kontrol Noktası
Malzeme ve uç korumasını teslimden montaja izler; iç kir ve nem riskini bağlantı öncesinde kontrol ederiz.

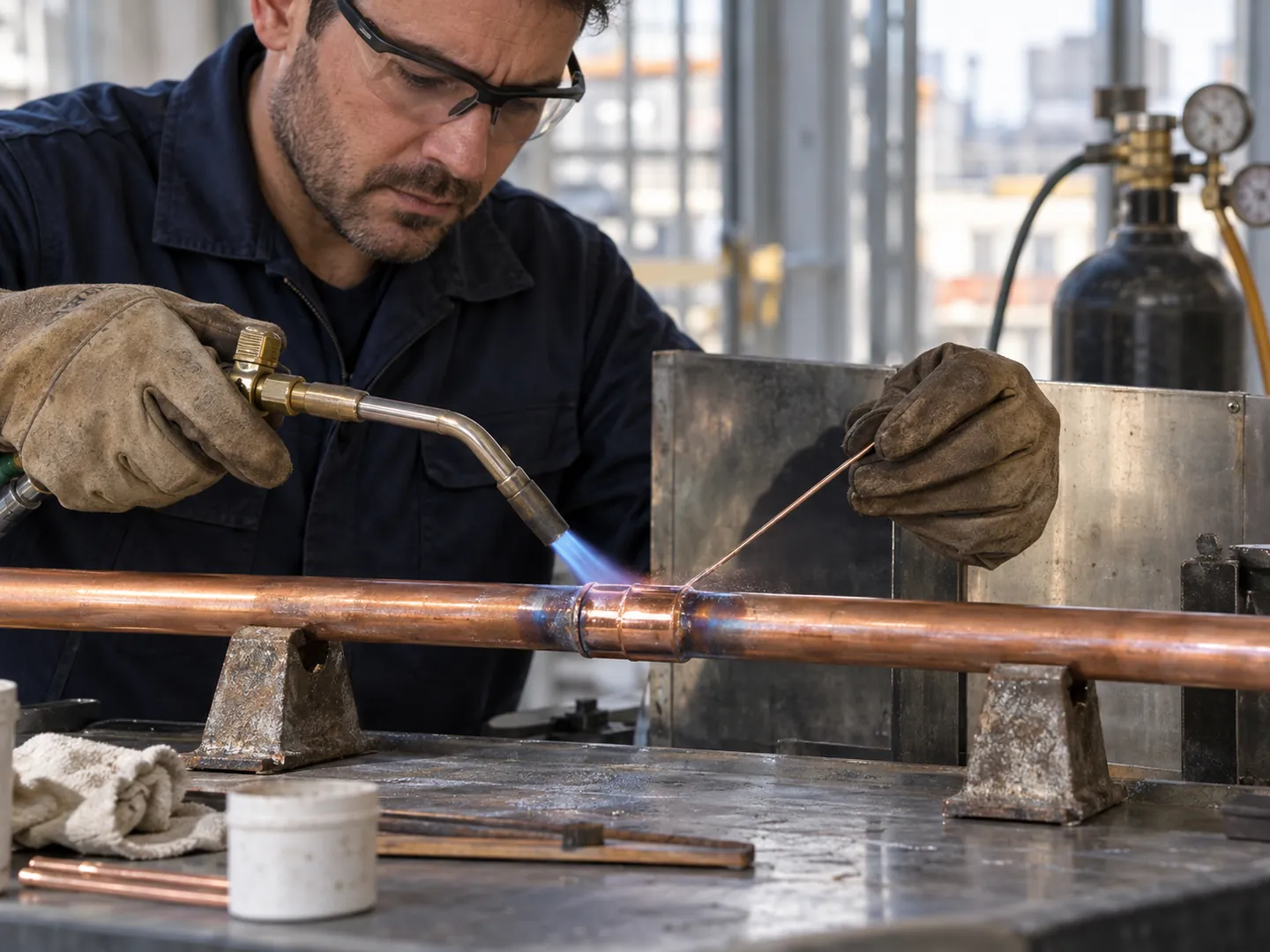

Kuru Azotla Kaynak Prosedürü
Üreticinin kaynak prosedürü kuru azot geçişini iç yüzeyde oksit oluşumunu sınırlandırmak için tarif edebilir. Yöntem ve uygulama ilgili dokümana dayanır; gelişigüzel basınçlı işlem yapılmaz. Kaynak sırasında uygun bağlantı ve ısı kontrolü gerekir. İç temizlik adımı kaçak testinin yerine geçmez. Bağlantının dıştan düzgün görünmesi devre içinin temiz kaldığını kanıtlamaz; iş sırası ve uygulama yöntemi kayıtla izlenmelidir.
Kontrol Noktası
Kaynak yöntemini model talimatıyla belirler; iç temizlik adımını kaçak ve vakum işlemlerinden ayrı kontrol ederiz.

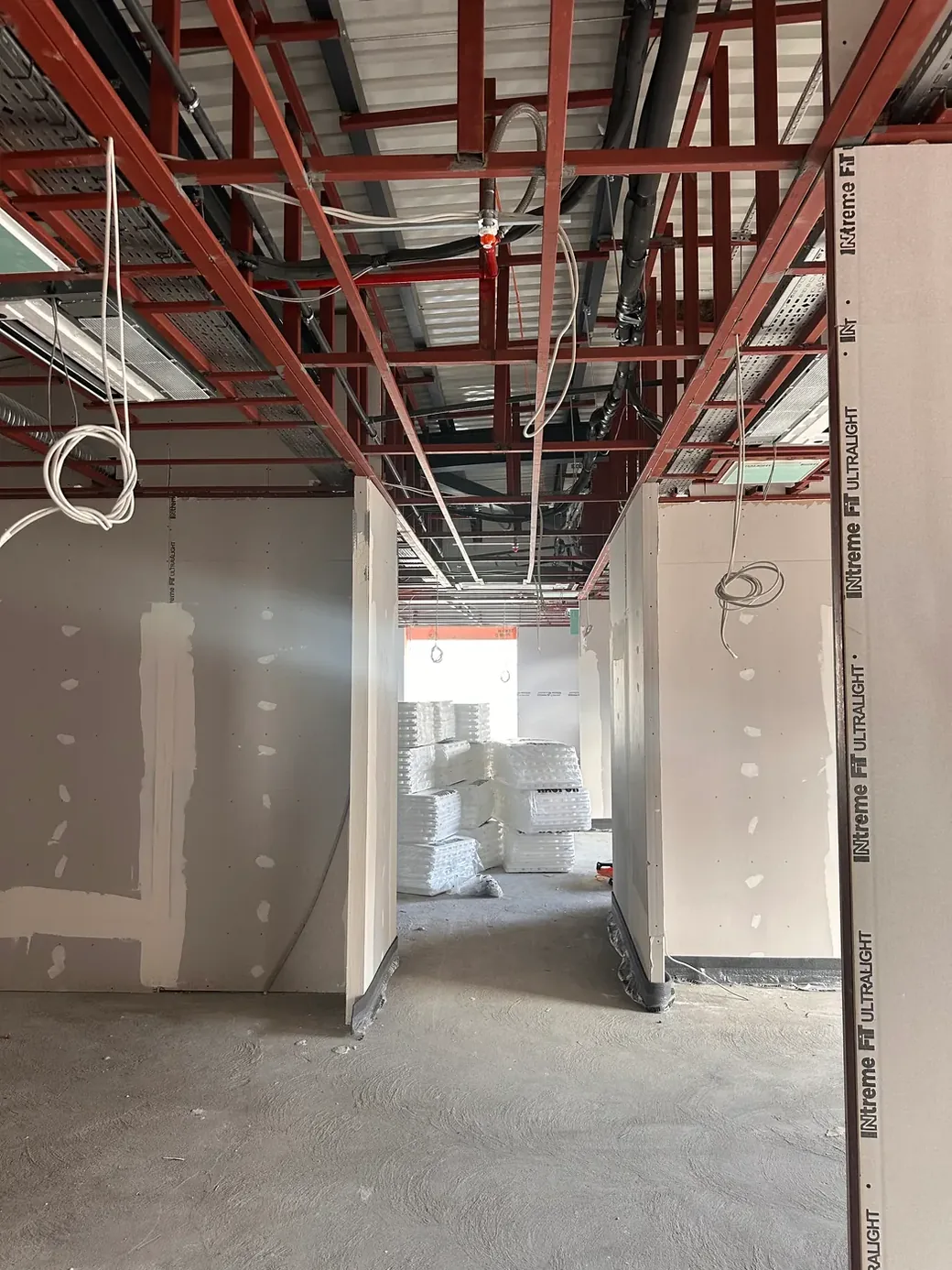

SCA / UYGULAMA FOTOĞRAFIKoridor tavanına klima iç ünitelerini monte ettik.
Kale Perlit Hadımköy OfisBranşman Modeli ve Yönü
Branşman tipi bağlı kapasite grubu ve ürün ailesiyle eşleşmelidir. İzin verilen montaj yönü, düz bölüm ve destek koşulları model talimatından alınır. Rastgele tee veya başka markanın benzer parçası uygun sayılmaz. Branşman izolasyonu ve erişimi ayrıca planlanır. Ana hat ve kol ayrımı uygulama şemasında görünür olmalıdır; bir bağlantının fiziksel olarak yapılabilmesi akışkan dağıtımının doğru olduğu anlamına gelmez.
Kontrol Noktası
Branşman modelini, yönünü ve düz bölüm koşulunu şemayla karşılaştırır; bağlantı ve izolasyonu saha kaydına işleriz.
Askı, Hareket ve İzolasyon
Boru desteği yalnız hattı taşımak için değil, bağlantıya aşırı yük ve titreşim taşınmasını azaltmak için de değerlendirilir. Hareket ve yerleşim koşulu ilgili uygulama talimatıyla koordine edilir. Soğuk hat izolasyonu dirsek ve askı çevresinde sürekli olmalıdır. Buhar kesici boşluğu yüzey yoğuşması yaratabilir. Eklerin test erişimi korunur; dış ortamda malzeme koruması ayrıca çözülür. İzolasyonun varlığı, kritik birleşimlerin uygunluğu görülmeden kabul edilmez.
Kontrol Noktası
Askı ve bağlantı yüklerini inceler; izolasyon birleşimlerini test sonrası tamamlayarak dış ortam korunmasını ayrıca kontrol ederiz.
Test ve Son Metraj
Kaçak testi, vakum ve akışkan şarjı ayrı işlemlerdir; ilgili ürünün basınç ve kabul koşulları uygulanır. Boru çapı ve son metraj ilave miktar hesabına girer. Saha değişikliği önceki hesapta görünmüyorsa teslim dosyası güncellenir. Bağlantılar test edilmeden erişilemez kapatılmaz. Şarj türü ve miktarı kayıt edilir; basınç veya soğuk üfleme doğru metraj hesabının yerine geçmez.
Kontrol Noktası
Son çap ve metrajla şarj hesabını günceller; kaçak, vakum ve bağlantı kayıtlarını doğru devreye bağlarız.
KEŞİF VE SİSTEM SEÇİMİ
Hangi Veri, Hangi Kararı Değiştirir?
ParametreKeşifte İncelediğimizTasarıma Etkisi
01Çap
Kapasite grubu ve gerçek hat.
İlgili üretici hesabını kullanır; bağlantı çapını bütün güzergâha uygulamayız.
02Parça
Ürün ailesi ve branşman.
Model ve yönü doğrular; fiziksel benzerliği uygunluk kanıtı saymayız.
03Kalite
Malzeme ve işlem sırası.
Uç korumasını ve kaynak prosedürünü izler; gizli ekleri testten önce kapatmayız.
04Teslim
Son metraj ve işlem kaydı.
Şarj ve test dosyasını uygulamayla eşleştirir; eski çizimden otomatik miktar kullanmayız.
BÜTÇE VE TEKLİF KAPSAMI
Borulama bedeli, çap ve kalite kapsamıdır.
Hat metrajı yanında çap, branşman sayısı, askı ve erişim işçiliği belirleyicidir. Kuru azotla kaynak, uç koruması ve test kayıtları montaj tarifine girer. İzolasyon ve dış ortam korunması ayrı açıklanır. Keşifte yalnız metre fiyatı vermek yerine malzeme ve uygulamayı çap gruplarıyla gösterir; son metraj, vakum ve şarj sorumluluğunu açıkça tarif ederiz.
- Çap ve hat metrajı
- Branşman ve bağlantı sayısı
- Şaft, askı ve dış koruma
- Kaynak, test ve şarj kapsamı
DEVREYE ALMA VE TESLİM
Kurulumu, Çalışan Bir Sisteme Dönüştürüyoruz.
Malzeme Kontrolü
Boru ve branşman listesini model hesabıyla karşılaştırırız. Çapları ve uç korumasını inceler; uygunsuz veya açık depolanmış malzemeyi montaj öncesinde ayrı değerlendiririz.
Gizli Ek Denetimi
Kaynak ve branşman yönünü kontrol ederiz. Askı ve düz bölüm koşulunu doğrular; bağlantılar erişilebilirken üreticiye uygun kaçak testini tamamlayarak sonucu kayıt ederiz.
İzolasyon ve Vakum
Test sonrası izolasyon birleşimlerini ve dış korumayı tamamlarız. Vakum işlemini ilgili prosedürle kaydeder; kaynak iç temizliği ve kaçak testinin yerine geçmediğini ayrı belgelerle gösteririz.
Metraj Teslimi
Son güzergâh, kot ve çapı güncelleriz. İlave şarjı gerçek metrajla hesaplar; tür ve miktar kayıtlarını cihaz ve devre kimliğiyle birlikte işletmeye teslim ederiz.
SAHADAN ÖRNEKLER
Benzer Sistem Uygulamalarımız
Proje kartlarında belirtilen kapsam, gerçekleştirdiğimiz mekanik tesisat çalışmalarını gösterir.
SIK SORULAN SORULAR
Karar Vermeden Önce.
VRF Borulama ve Branşman Montajı hakkında keşif, uygulama ve işletme aşamalarında sık karşılaştığımız sorular.
Sorunuzu Bize İletinNormal bakır tesisat borusu kullanılabilir mi?
Malzemenin soğutucu akışkan devresine uygunluğu ve iç temizliği doğrulanmalıdır. Dıştan benzer olması yeterli değildir. Boru çapı ve kalite gereksinimi ilgili model dokümanından alınır. Depolama ve uç koruması da incelenir. Kullanılmış veya açık kalmış hat için uygunluk ayrıca değerlendirilerek test kapsamı belirlenir.
Branşman yerine tee bağlantı yapılabilir mi?
Üreticinin belirlediği bağlantı parçası ve yöntemi esas alınmalıdır. Rastgele tee veya başka ürünün benzer parçası doğru dağıtımı garanti etmez. Branşman modelini kapasite grubuyla, yönünü montaj talimatıyla eşleştiririz. Fiziksel olarak bağlanabilmesi teknik uygunluk kanıtı değildir; seçim ve saha uygulaması birlikte kontrol edilir.
Azotla kaynak kaçak testi mi?
Hayır. Kaynak sırasında kuru azot geçişi iç yüzey oksitlenmesini sınırlandırmaya yönelik olabilir; kaçak testi bağlantının sızdırmazlığını araştırır. Vakum ise hava ve nemle ilgilidir. Üç işlem farklı amaçlara sahiptir. Model prosedürünü uygular, her adımı ayrı kayda bağlayarak birini diğerinin yerine kullanmayız.
İzolasyon testten önce kapatılır mı?
Gizli eklerin kontrol ve test erişimi korunmalıdır. Uygulama sırası bağlantıları görmeden erişilemez kapatacak biçimde yapılmaz. Test sonrası izolasyon ve buhar kesici sürekliliği tamamlanır. Dirsek, askı ve branşman birleşimleri ayrıca incelenir; yalnız düz hat boyunca sarılmış malzemeyi bütün izolasyonun doğru olduğu kanıtı saymayız.
Şarj neden son metraja göre yapılır?
İlave akışkan hesabı ilgili modelde boru çapı ve uzunluğuna bağlı olabilir. Sahada değişen güzergâh miktarı etkileyebilir. Eski proje yerine son uygulama kullanılır. Tür ve tartılı miktar devre kaydına yazılır; basınç veya üfleme sıcaklığı son metraj hesabının ve uygun işlem kaydının yerine geçmez.
