Sınırlar Ayrı Kontrol
Toplam, kol ve branşman sonrası uzunluğu farklı değerlendirilir; tek uygun sayıdan bütün sistem uygunluğu çıkarmayız.
Klima Sistemleri
VRF Uzun Borulama ve Kot Farkı Projelendirmesi.
Metraj uzadığında seçim dosyası da değişir.
Uzun borulu VRF tasarımını yalnız toplam hat uzunluğunun izin verilen sınırın altında kalmasına göre yapmıyoruz. Gerçek ve eşdeğer uzunluk, dış ünite kotu, ilk branşmandan sonraki mesafeler ve kapasite düzeltmeleri birlikte kontrol edilir. İstanbul ve Marmara’da mimari şaftları gerçek güzergâhla eşleştirir; çap ve akışkan hesabını üreticinin ilgili modeliyle doğrularız. Saha revizyonunun teknik seçime işlenmesini ve son kaydın işletmeye aktarılmasını sağlarız.
İstanbul merkezli · Marmara bölgesinde keşif, proje ve uygulama
Kot Yönü Önemlidir
Dış ünitenin yukarıda veya aşağıda bulunmasını ilgili ürün koşuluyla inceler; tek genel yükseklik değeri vermeyiz.
Saha Hesaba İşlenir
Gerçek güzergâhı ve değişiklikleri seçim dosyasında günceller; nominal kapasiteyle son şarj hesabını karıştırmayız.
SİSTEMİN BÜTÜNÜ
Doğru Sistem, Doğru Çalışma Koşulu.
SCA / UYGULAMA FOTOĞRAFIVRF dış ünitelerinin boru bağlantılarını ve yalıtımını tamamladık.
Scala RestoranSİSTEM / YAPI / İŞLETME
Büyük bir yapıda toplam metraj uygunken belirli bir kol, kot veya branşman sonrası mesafe sınırı aşılabilir. Bu sınırlar ayrı tablolarda tarif edilebilir ve modele göre değişir. Dış ünitenin iç ünitelerden yüksek veya düşük bulunması aynı değerlendirme olmayabilir. Teknik seçimde bütün kollar kontrol edilir; yalnız en uzun çizginin ölçülmesi yeterli kabul edilmez.
Uzunluk kapasiteyi ve çap seçimini etkileyebilir. Üretici düzeltmeleri gerçek tasarım koşuluyla uygulanır; nominal etiket kapasitesi aynı kalıyor diye mahal yükünün karşılandığı varsayılmaz. Boru çapını büyütmek her koşulda sınırı kaldırmaz. Şaft değişikliği, ilave dirsek veya cihaz taşıma hesap dosyasına işlenir. Son metraj şarj ve test kaydıyla eşleştirilerek uygulama planında korunur.

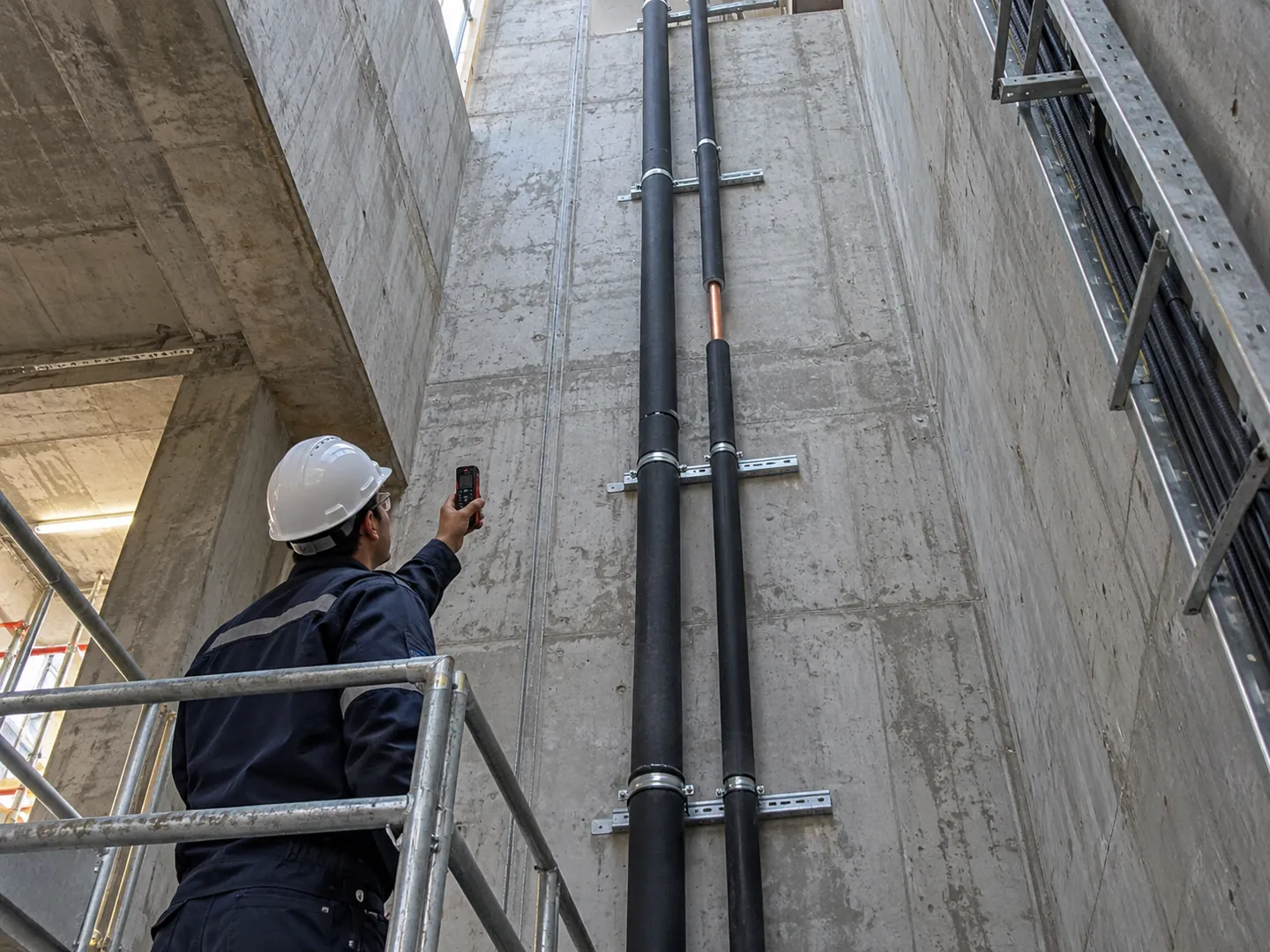

Yapınıza Uygun Seçim KriterleriŞaft ve kot birlikte çizilir.
Dış ünite konumu ile bütün iç ünite seviyeleri gösterilir. Yükseklik yönü ve kol sınırları ürün tablosuyla karşılaştırılır. Cihazlar farklı katlara dağıldığında yalnız dış üniteyle en uzak cihaz arasındaki fark değil diğer ilgili sınırlar da incelenir.
Branşman sonrası kollar önemlidir.
İlk branşmandan uzak mahallere giden güzergâhlar ayrı değerlendirilir. Dirsek ve bağlantılar eşdeğer uzunluk yöntemine göre işlenir. Çap ve kapasite düzeltmesi hesaplanır; en kısa mimari güzergâh teknik veya servis koşulunu bozuyorsa farklı çözüm aranır.
Yeni şaft eski hesabı değiştirebilir.
Tesisat çakışması nedeniyle uzayan güzergâh seçim dosyasına geri işlenir. İlave akışkan ve çap koşulu güncellenir. Tavan kapanmadan yeni hat doğrulanır; eski çizimin toplam metrajı teslimde gerçek değer gibi bırakılmaz.
KRİTİK TEKNİK BİLGİLER
Detaylar, Sistemin Sonucunu Belirler.
Seçimden uygulamaya kadar sahada kontrol ettiğimiz teknik ayrıntılar ve birbirini etkileyen tasarım kararları.
Gerçek ve Eşdeğer Uzunluk
Gerçek uzunluk fiziksel boru güzergâhını ifade eder; eşdeğer uzunluk hesabı bağlantı ve dirseklerin ek etkisini ürün yöntemine göre değerlendirebilir. İki değer aynı kabul edilmez. Hangi tabloda hangisinin kullanıldığı kontrol edilir. Sahada eklenen dirsek veya bağlantı hesabı değiştirebilir. Evrensel bir dirsek eşdeğeri vermeyiz; ilgili modelin yöntemini kullanarak teknik seçim ve son uygulama kaydını aynı esasla oluştururuz.
Kontrol Noktası
Gerçek ve eşdeğer değerleri ayrı gösterir; bağlantı ve dirsek etkisini ilgili üretici yöntemine göre hesaplarız.
Toplam ve En Uzak Kol
Toplam boru metrajı, dış üniteden en uzak iç ünite ve branşmandan sonraki mesafe ayrı sınırlar olabilir. Birinin uygunluğu diğerlerini doğrulamaz. Bütün kollar ve kapasite grupları kontrol edilir. Ürünün izin verdiği düzen varsa özel koşul ve çap değişikliği ilgili dokümandan alınır. Genel bir azami metre değerini bütün sistem tiplerine uygulamayız; sınırların hangi model ve montaj düzeni için geçerli olduğunu belirtiriz.
Kontrol Noktası
Toplam ve her kritik kolu ayrı kontrol eder; sınırı model ve ilgili bağlantı düzeniyle birlikte kaydederiz.
Kot Yönü ve Mahal Dağılımı
Dış ünitenin iç ünitelerin üstünde veya altında bulunması ürünün yükseklik koşulunu değiştirebilir. İç üniteler arasındaki kot farkı da ayrı değerlendirilir. Sadece çatının zeminden yüksekliği doğru hesap girdisi değildir; cihaz bağlantı seviyeleri kullanılır. Kat dağılımı ve branşman yerleri şemada görünür olmalıdır. Üretici koşulunu aşan yerleşimi daha büyük cihazla otomatik düzeltmek doğru değildir; sistem mimarisi yeniden değerlendirilir.
Kontrol Noktası
Cihaz bağlantı kotlarını ve yükseklik yönünü şemada gösterir; iç üniteler arasındaki ilgili sınırı ayrıca doğrularız.
SCA / UYGULAMA FOTOĞRAFIKoridor tavanına klima iç ünitelerini monte ettik.
Kale Perlit Hadımköy OfisKapasite Düzeltmesi
Uzun boru ve kot koşulu gerçek sağlanan kapasiteyi etkileyebilir. Nominal dış ünite gücü tek başına mahal yükünün karşılandığını göstermez. Üretici düzeltme yöntemi ve tasarım dış hava koşulu birlikte uygulanır. İç ünite bağlantı oranı ve eşzamanlı talep ayrıca değerlendirilir. Çap büyütülmesi sınır ve kapasite kaybını her modelde otomatik kaldırmaz. Son seçim, hangi kabul ve düzeltmelerin kullanıldığını izlenebilir biçimde göstermelidir.
Kontrol Noktası
Düzeltilmiş kapasiteyi eşzamanlı yükle karşılaştırır; nominal etiket ve izin verilen bağlantı oranını yeterlilik kanıtı saymayız.
Çap ve Branşman Seçimi
Uzun güzergâhta çap seçimi ilgili ürün tablosuyla yapılır. Ana hattın kapasite grubu, branşmandan sonraki yük ve uzunluk koşulu birlikte değerlendirilir. Cihaz bağlantı çapı bütün hattın çapı değildir. Branşman ailesi ve montaj yönü de doğrulanır. Farklı modelde geçerli bir çap artışını başka sisteme taşımayız. Hesapta uygun görünen seçim saha malzeme listesiyle eşleştirilir; uygunsuz parça montaj öncesinde ayrılır.
Kontrol Noktası
Çap ve branşmanı yük grubuyla eşleştirir; uzunluk koşulunun gerektirdiği seçimleri malzeme listesinde açık gösteririz.
Şarj ve Son Uygulama
İlave akışkan hesabı gerçek sıvı hat çapı ve metrajını esas alabilir. Eşdeğer uzunlukla şarj metrajı birbirine karıştırılmaz; ilgili ürünün yöntemine uyulur. Saha değişikliği miktarı ve güvenlik değerlendirmesini etkileyebilir. Test, vakum ve şarj kayıtları son güzergâhla ilişkilendirilir. Eski proje metrajıyla tartılı miktarın açıklanması izlenebilirlik sağlamaz. Teslimde kritik kollar, kot ve bağlantıların güncel şeması işletmeye verilir.
Kontrol Noktası
Şarj için ilgili gerçek metrajı kullanır; son güzergâhı test ve akışkan miktarı kaydıyla eşleştiririz.
KEŞİF VE SİSTEM SEÇİMİ
Hangi Veri, Hangi Kararı Değiştirir?
ParametreKeşifte İncelediğimizTasarıma Etkisi
01Güzergâh
Gerçek ve eşdeğer uzunluk.
Hangi değerin hangi sınırda kullanıldığını belirler; tek toplam metreyle seçim yapmayız.
02Kot
Cihaz seviyesi ve yükseklik yönü.
Dış ve iç ünite sınırlarını ayrı inceler; çatı yüksekliğini tek hesap girdisi saymayız.
03Kapasite
Düzeltme ve eşzamanlı yük.
Nominal güç yerine ilgili koşulda sağlanan kapasiteyi değerlendiririz.
04Uygulama
Çap, branşman ve son metraj.
Saha revizyonunu hesaba işler; eski çizimi son kayıt gibi kullanmayız.
BÜTÇE VE TEKLİF KAPSAMI
Uzun hat fiyatı, kapasite ve erişimle birlikte değerlendirilir.
Çap, metraj ve branşman sayısı malzeme bedelini etkiler. Şaft erişimi, kot ve taşıma lojistiği işçiliği değiştirir. Teknik seçim ve saha revizyonu kontrolü teklif kapsamına girer. Uzunluğu yalnız metre bedeliyle ele almayız; kapasite düzeltmesi, akışkan ve test işlerini açık kalemlerde gösteririz. Model sınırını aşan ucuz güzergâhı uygun çözüm olarak sunmadan alternatif yerleşimi karşılaştırırız.
- Gerçek metraj ve çap
- Şaft ve kot erişimi
- Kapasite düzeltmesi ve cihaz seçimi
- Branşman, akışkan ve test kapsamı
DEVREYE ALMA VE TESLİM
Kurulumu, Çalışan Bir Sisteme Dönüştürüyoruz.
Seçim Kontrolü
Bütün kritik kolları, kot ve branşmanları ilgili model hesabıyla karşılaştırırız. Tasarım koşulu ve kapasite düzeltmesini kaydeder; model sınırını aşan yerleşimi uygulama öncesinde ayırırız.
Saha Metrajı
Gerçek güzergâh ve dirsekleri planla eşleştiririz. Uzayan veya kotu değişen bölümleri seçim dosyasına işler; çap ve malzeme koşulunu gizli uygulama kapanmadan doğrularız.
Devre İşlemleri
Kaçak ve vakum işlemlerini model prosedürüyle kaydederiz. İlave şarjı ilgili gerçek metraj yöntemiyle belirler; miktar ve türü son devre kimliğiyle ilişkilendiririz.
Teknik Teslim
Son güzergâhı ve kritik sınırları işletmeye veririz. Test koşulunu ve mevsimsel sınırı açıklar; sonraki taşıma veya ilavenin yeniden teknik kontrol gerektireceğini belirtiriz.
SAHADAN ÖRNEKLER
Benzer Sistem Uygulamalarımız
Proje kartlarında belirtilen kapsam, gerçekleştirdiğimiz mekanik tesisat çalışmalarını gösterir.
SIK SORULAN SORULAR
Karar Vermeden Önce.
VRF Uzun Borulama ve Kot Farkı Projelendirmesi hakkında keşif, uygulama ve işletme aşamalarında sık karşılaştığımız sorular.
Sorunuzu Bize İletinVRF borusu en fazla kaç metre olabilir?
Tek bir genel sayı doğru değildir. Model, toplam hat, en uzak kol ve branşman sonrası mesafe ayrı sınırlar içerebilir. Gerçek ve eşdeğer uzunluk da farklı hesaplarda kullanılır. Bütün güzergâhı ilgili ürün dokümanıyla kontrol eder; bir uygun değerden tüm sistemin uygun olduğu sonucunu çıkarmayız.
Dış ünite çatıdaysa yükseklik nasıl hesaplanır?
Cihaz bağlantı seviyeleri ve yükseklik yönü kullanılır. Dış ünitenin yukarıda veya aşağıda olması farklı koşul içerebilir. İç üniteler arasındaki kot da ayrıca değerlendirilir. Yalnız binanın toplam yüksekliği yeterli değildir. Kot şemasını gerçek cihaz yerleriyle oluşturur ve ilgili ürünün sınırlarını ayrı kontrol ederiz.
Boru çapını büyütmek sınırı kaldırır mı?
Her modelde ve her sınırda değil. Üreticinin izin verdiği seçim veya özel koşul varsa ilgili yöntem uygulanır. Rastgele çap artışı toplam veya kot sınırını otomatik çözmez. Kapasite düzeltmesi ve branşman koşulu birlikte incelenir; gerekiyorsa dış ünite konumu veya devre mimarisi yeniden değerlendirilir.
Gerçek ve eşdeğer metraj aynı mı?
Hayır. Eşdeğer değer bağlantı ve dirseklerin ek etkisini ilgili üretici yöntemine göre içerebilir. Hangi sınırda hangi değerin kullanıldığı kontrol edilir. Şarj hesabının metraj yöntemi de ayrıca alınır. Tek bir toplamı bütün teknik hesaplara uygulamayız; gerçek güzergâh ve ilgili eşdeğer değerleri ayrı kaydederiz.
Sahada hat uzarsa ne yapılır?
Revizyon seçim dosyasına geri işlenmelidir. Toplam, kritik kol, kot, çap ve kapasite düzeltmesi kontrol edilir; gerekiyorsa şarj hesabı güncellenir. Eski çizimin uygun olması yeni uygulamayı doğrulamaz. Gizli hat kapanmadan teknik koşulu kontrol eder, son güzergâhı test ve teslim kayıtlarıyla birlikte güncelleriz.
