CO₂ Kontrollü Havalandırma Sistemleri

CO₂ ölçümünü doluluk programı, minimum dış hava ve gerçek fan-damper tepkisiyle birleştiriyoruz. SCA Mühendislik, sensör yerleşimini ve arıza davranışını projeye göre belirleyerek komutun gereken taze havaya dönüşmesini test ediyor.

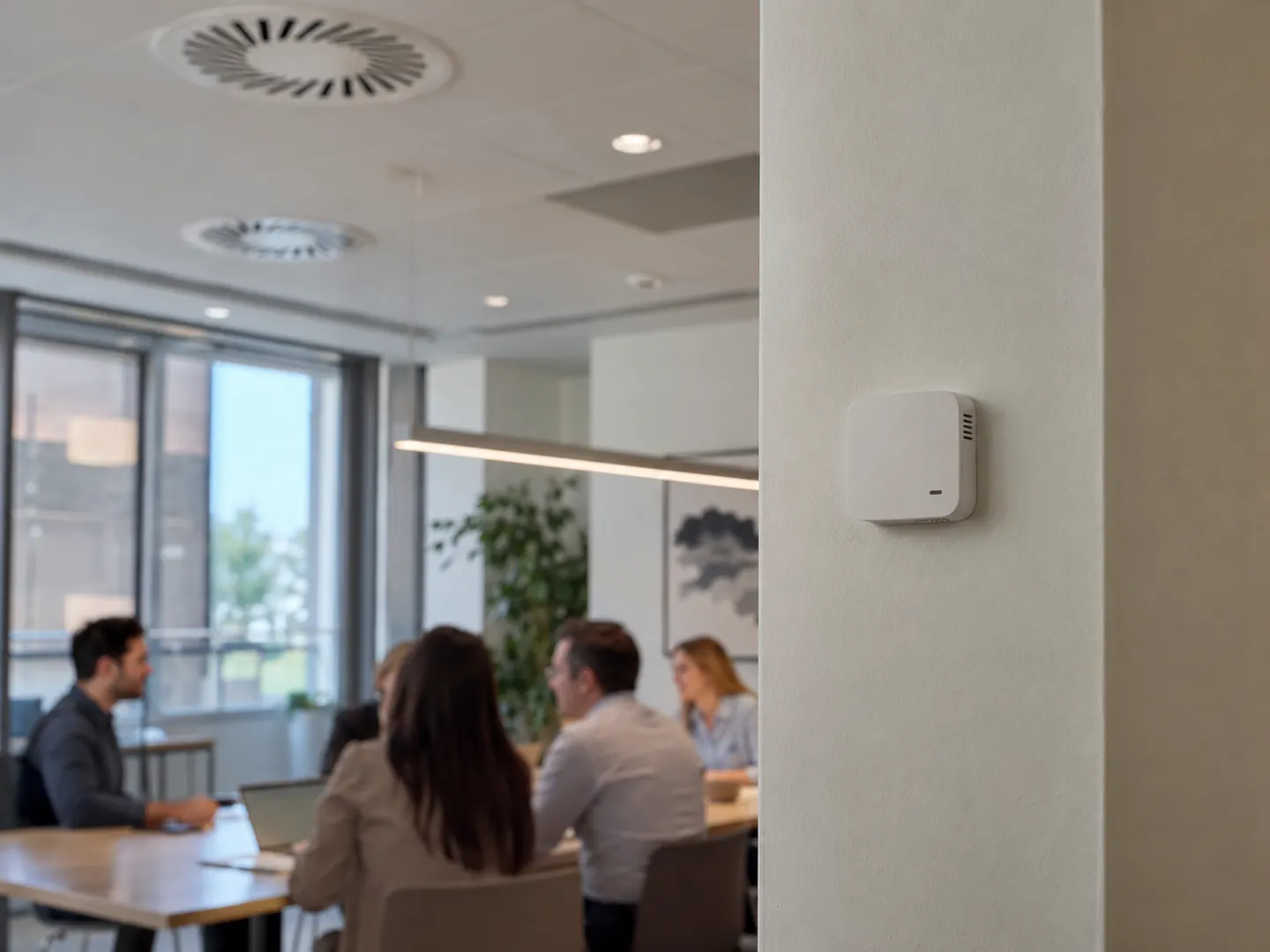

Temsili ofis taze hava tesisatında mahal sensörü, motorlu debi kontrolü ve kanal dağıtımı.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Sensörden gerçek dış hava debisine

Kontrol hedefi mekânın kaynak ve kullanım bilgilerine göre seçilir.

Hizmette ele alınan işler

  • Doluluk ve kişi dışı kirletici kaynaklarının değerlendirilmesi
  • Sensör, minimum hava ve fan-damper senaryosunun tanımlanması
  • Alt-üst debi, arıza ve kalibrasyon yönteminin kontrolü

Kapsamın sınırları

  • CO₂ bütün kirleticilerin göstergesi değildir.
  • Tek evrensel ppm veya tasarruf garantisi verilmez.
  • Genel havalandırma projesi CO₂ otomasyon referansı sayılmaz.

Sensör alımından daha geniş bir kontrol kapsamı.

Maliyet; ayrı kontrol edilen oda sayısı, sensör konumu, mevcut fanın uygunluğu, damperler ve otomasyon entegrasyonuyla değişir. Debi ölçümü ve senaryo testleri de uygulama kapsamına girer. Mevcut binada kablolama, kontrol paneli ve terminal revizyonlarını keşifte belirliyoruz. Yalnız ppm göstergesi satın almayı değişken debili sistem kurmakla eşdeğer göstermiyor; ölçümden hava miktarına kadar bütün kontrol zincirini teklif içinde açıkça tanımlıyoruz.

  • Kontrol bölgesi ve sensör sayısı
  • Fan-damper çalışma aralığı
  • Kablolama ve otomasyon entegrasyonu
  • Kalibrasyon ile senaryo testleri

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif İçin Gerekli Bilgiler

  • Oda listesi ve doluluk programı
  • Dış hava sistemi ve debi bilgisi
  • Mevcut fan, damper ve kontrol şeması
  • Sensör yerleşimi ve kablolama planı

Teklif Kapsamı

Sistem Seçimi ve Uygulama

CO₂, insan kaynaklı birikim ve havalandırmanın değerlendirilmesinde yararlı bir veridir; bütün iç hava kalitesini tek başına temsil etmez. Malzeme kaynaklı gazlar, nem veya proses kirleticileri kişi sayısı azaldığında da devam edebilir. Bu nedenle doluluk kontrolü ile kaynak kontrolünü ayırıyoruz. Tasarımda yalnız ppm değerine bağlı kapanma yerine, mekânın kullanımı için gereken taban hava koşulunu ayrıca tanımlıyoruz.

Değişken debi sistemi sensör, kontrolör, fan ve dağıtım elemanlarından oluşan bir zincirdir. Sensör doğru okusa bile hava damperi sıkışmışsa veya fan gereken basıncı sağlayamıyorsa odaya gereken taze hava miktarı ulaşmayabilir. Ölçüm kaydını komutla, komutu gerçek hava miktarıyla ilişkilendiriyoruz. Eşik, gecikme ve minimum-maksimum sınırları proje girdilerine göre seçiyor; her mekâna aynı ppm hedefini otomatik uygulamıyoruz.

CO₂, İç Hava Kalitesinin Tamamını Göstermez
Dolulukla ilişkili ölçümü nem, malzeme ve proses kaynaklarından ayırıyoruz; düşük CO₂ değerini bütün kirleticilerin kontrol edildiğinin kanıtı saymıyoruz.
Minimum hava devam eder
Az dolulukta gereken taban taze hava ve kaynak kontrolünü koruyoruz; sensör değerine bakarak sistemi tamamen kapatmayı varsayılan çözüm yapmıyoruz.
Komut ölçümle doğrulanır
Fan veya damper komutu yerine gerçek hava miktarını kontrol ediyor; sensör arızası ve iletişim kesintisinin işletme davranışını ayrıca tanımlıyoruz.
Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Dairesel havalandırma kanallarını tavandaki askılara monte ettik.

Yapı Kredi Bomontiada

Kullanıcıdan önce hazırlık

Mekân boşken düşük CO₂ okunması, açılış hazırlığının gereksiz olduğu anlamına gelmez. Kullanım programını ve kişi dışındaki kaynakları kontrol mantığına katıyoruz. Ön havalandırma ihtiyacını işletmeyle belirleyip sensör tabanlı kontrolün çalışma saatleri ve minimum hava sınırıyla nasıl birleşeceğini açıkça yazıyoruz.

  • Çalışma programı ve açılış saati
  • Taban hava gereksinimi
  • Boş mekândaki kaynaklar

Seçimi ve Kapsamı Etkileyen Veriler

Doluluk

İncelenen bilgi
Kişi sayısı ve zaman programı
Karara etkisi
Kontrol tepkisini ani artış ve boş saat senaryolarıyla ayrı değerlendiriyoruz.

Kaynak

İncelenen bilgi
Kişi dışındaki kirleticiler
Karara etkisi
Minimum hava ihtiyacını CO₂ ölçümünden bağımsız tanımlayıp kaynak kontrolünü koruyoruz.

Sensör

İncelenen bilgi
Konum ve kalibrasyon
Karara etkisi
Temsilî ölçüm noktası seçerek arıza ve bakım yöntemini kontrol dosyasına ekliyoruz.

Dağıtım

İncelenen bilgi
Fan, damper ve debi sınırı
Karara etkisi
Komutun gerçek hava miktarına dönüşmesini alt ve üst noktalarda doğruluyoruz.

Sistem Seçiminde Teknik Koşullar

Evrensel ppm eşiği yerine proje girdisi

CO₂ kontrol aralığı kullanım, dış hava ve tasarım kriteriyle belirlenir. Tek ppm değeri her mekân için yasal uygunluk veya genel sağlık garantisi olarak kullanılmaz.

Sensör yerleşimi ölçümü temsil eder

Sensör nefes, pencere ve besleme etkisinden uzak, temsil ettiği kullanım bölgesine uygun seçilir. Karışmış dönüş havası her odanın yoğunluğunu ayrı göstermez.

Değerin zamana bağlı değişimini okuyun

CO₂ eğrisi doluluk ve fan kaydıyla aynı zaman çizelgesinde değerlendirilir. Tek anlık okuma yeterli debiyi kanıtlamaz; gecikme ve kararlı kontrol birlikte incelenir.

Minimum taze hava bağımsız tanımlanır

Minimum dış hava, CO₂ ölçümünden bağımsız tasarım girdisidir. İç hava sirkülasyonu taze hava sayılmaz; raporda dış hava ile toplam hava debisi ayrılır.

Fan ve damperin alt sınırını kontrol edin

Fan ve damper alt-üst komutlarında gerçek debi doğrulanır. Ölçüm elemanının kullanılabilir aralığı korunur; kararsız düşük akışta kontrol sınırı yeniden değerlendirilir.

Kalibrasyon ve arıza davranışı projeye girer

Kalibrasyon yöntemi kullanım programıyla uyumlu olmalıdır. Hatalı sensör veya iletişim kaybında alarm ve seçilmiş işletme davranışı gerçek hava kontrolüyle birlikte test edilir.

Evrensel ppm eşiği yerine proje girdisi — ayrıntılar

Bir CO₂ değeri; dış ortam düzeyi, kişi etkinliği ve ölçüm zamanı bilinmeden her mekâna aynı anlamla uygulanamaz. Tek bir sayıyı yasal uygunluk veya genel sağlık garantisi olarak sunmuyoruz. Hedef kontrol aralığını kullanım, tasarım taze havası ve geçerli proje kriterleriyle belirliyoruz. Toplantı odası, derslik ve sürekli kullanılan alanda farklı doluluk davranışlarını dikkate almak, doğru ayar için başlangıç noktasıdır.

Kontrol: Kontrol aralığının dayanağı, dış hava koşulu ve tasarım doluluğu belirtilmeli; tek ppm değeri evrensel sınır gibi kullanılmamalıdır.

Sensör yerleşimi ölçümü temsil eder — ayrıntılar

Sensör doğrudan kişinin nefesine, açık pencereye veya besleme menfezine yakınsa oda genelini temsil etmeyen sonuç verebilir. Temsilî kullanım bölgesini ve üreticinin yerleşim önerisini inceliyoruz. Birden fazla odanın dönüş havasını ölçen tek sensörün her odadaki yoğunluğu ayrı göstermediğini açıklıyoruz. Kritik alanların sensör ihtiyacını doluluk ve hava dağıtımıyla birlikte ele alıyor; kablo kolaylığına göre konum seçmiyoruz.

Kontrol: Sensör konumu nefes, menfez ve pencere etkisinden uzak; ölçmek istediği kullanım bölgesini temsil edecek şekilde seçilmelidir.

Değerin zamana bağlı değişimini okuyun — ayrıntılar

Odaya kişiler yeni girdiğinde CO₂ hemen denge değerine ulaşmayabilir. Tek anlık okuma, gereken hava miktarının sağlandığını veya sağlanmadığını kesin göstermez. Doluluk ve çalışma kaydını ölçüm eğrisiyle karşılaştırıyoruz. Kontrolün yükselme süresini, minimum hava sınırını ve açılış düzenini birlikte değerlendiriyoruz. Bu yaklaşım, kısa süreli toplantılarda gecikmiş kontrolün veya gereksiz sert fan değişiminin nedenini araştırmaya yardımcı olur.

Kontrol: Ölçüm eğrisi doluluk ve fan ayarıyla aynı zaman çizelgesinde değerlendirilmelidir; tek anlık okumadan debi sonucu çıkarılmamalıdır.

Minimum taze hava bağımsız tanımlanır — ayrıntılar

İnsan kaynaklı CO₂ düşükken de malzeme emisyonları veya başka kirleticiler bulunabilir. Bu yüzden minimum dış hava ihtiyacını sensörden bağımsız bir tasarım girdisi olarak belirliyoruz. CO₂ kontrolü bu tabanın üzerinde değişken kullanım için çalışabilir. İç havayı dolaştıran klima fanını taze hava sistemiyle aynı kabul etmiyoruz. Kontrol dosyasında ölçülen debinin dış hava mı, toplam hava mı olduğunu ayrıca yazarız.

Kontrol: Minimum dış hava sınırı ve ölçülen debinin türü açık olmalı; iç hava sirkülasyonu taze hava yerine sayılmamalıdır.

Fan ve damperin alt sınırını kontrol edin — ayrıntılar

Değişken debide fan ve damperin her komutta doğru çalıştığını varsaymıyoruz. Ölçüm cihazının düşük debi koşulunda kullanılabilirliği, damperin kontrol aralığı ve fanın basınç davranışı önemlidir. Alt ve üst çalışma noktalarında terminal debilerini kontrol ediyoruz. Çok düşük komutun ölçülemeyen veya kararsız bir akış oluşturması hâlinde kontrol sınırlarını yeniden değerlendiriyoruz. Böylece teorik enerji tasarrufu, doğrulanamayan bir hava dağılımına dönüşmez.

Kontrol: Minimum ve maksimum kontrol noktalarında gerçek debi ölçülmeli; ölçüm ve damperin kullanılabilir çalışma aralığı korunmalıdır.

Kalibrasyon ve arıza davranışı projeye girer — ayrıntılar

Sensör doğruluğu işletme boyunca kendiliğinden korunmuş kabul edilmemelidir. Üreticinin kontrol ve kalibrasyon yöntemini izliyoruz. Otomatik taban düzeltmesi gibi özelliklerin mekânın gerçekten boşaldığı kullanım düzeniyle uyumunu sorguluyoruz. Hatalı ölçüm veya iletişim kaybında alarm ve seçilmiş çalışma düzenini test ediyoruz. Ekranda makul görünen bir sayı yerine bakım kaydı ve gerçek hava miktarıyla kontrol zincirini doğruluyoruz.

Kontrol: Kalibrasyon yöntemi kullanım programıyla uyumlu olmalı; sensör arızasında alarm ve hava düzeni teslim testine dâhil edilmelidir.

Oval havalandırma kanallarını tavana monte ettik.
SCA uygulama fotoğrafı

Odak Koleji Akademi — oval havalandırma kanalı montajımız; genel uygulama kapsamı.

Odak Koleji Akademi

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Ölçüm, komut ve hava miktarı ayrı doğrulanır

Örnek kontrol şeması bir mantık ilişkisi gösterir; gerçek otomasyon nokta listesi değildir.

Kavramsal CO₂ kontrolü

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Komut fan veya damperin gerçek debiyi sağladığını tek başına göstermez.

  1. Sensör ölçümü

    Temsilî konum, zaman ve kalibrasyon

  2. Kontrol komutu

    Program, taban hava ve ayar sınırı

  3. Fan / damper

    Ürünün çalışma aralığı

  4. Ölçülen dış hava debisi

    Ölçülen veri

    Toplam havadan ayrı fiziksel kontrol

Bağlantılar

  • Sensör ölçümü öğesinden Kontrol komutu öğesine bağlantıÖlçüm girdisi
  • Kontrol komutu öğesinden Fan / damper öğesine bağlantıKontrol isteği
  • Fan / damper öğesinden Ölçülen dış hava debisi öğesine bağlantıGerçek sonuç ölçümü

Minimum hava, yoğun doluluk ve arıza

Beklenen davranış proje için seçilir; bu tablo sabit ppm veya bütün sistemlere aynı ayar vermez.

SenaryoBeklenen davranışDoğrulama
Minimum dış hava
Az dolulukta gerekli taban hava ve kişi dışı kaynak kontrolü korunur.
Gerçek dış hava debisi ve çalışma programı
Yoğun doluluk
Sensör tepkisiyle hava miktarı seçilen aralıkta artırılır.
Zaman eğrisi, fan / damper kararlılığı ve ulaşılan debi
Sensör arızası
Bilinmeyen değere dayanmak yerine alarm ve seçilmiş işletme düzeni uygulanır.
İletişim kaybı, bildirim ve gerçek hava davranışı

Genel havalandırma uygulamalarımız

Odak Koleji ve TOGG kartları yapılan havalandırma işlerini gösterir. CO₂ otomasyonunun kapsamı yeni projenin sensör ve kontrol dosyasında ayrıca belirlenir.

Odak Koleji Akademi

Oval hava kanalları, akustik izolasyon ve havalandırma uygulaması; genel havalandırma örneği.

TOGG AR-GE Ofis

Ofis havalandırma uygulaması; bu kart CO₂ kontrollü otomasyon teslimi olarak etiketlenmez.

Kontroller ve teslim

Kontroller ve Teslim

Sensör konumu

Sensör yerini pencere, besleme havası ve kullanıcı etkisi bakımından kontrol ediyoruz. Ölçümün hangi alanı temsil ettiğini kaydederek ürünün kontrol ve kalibrasyon belgelerini işletme dosyasına ekliyoruz.

Debi sınırları

Minimum ve maksimum komutta ana ve terminal hava miktarlarını ölçüyoruz. Dış hava ile toplam hava değerlerini ayırarak fan-damper kontrolünün seçilen çalışma aralığında gerçek dağılımını doğruluyoruz.

Doluluk senaryosu

Belirlenen kullanım programında sensör eğrisini ve fan tepkisini kaydediyoruz. Açılış, yoğun kullanım ve çıkış dönemlerini birlikte kontrol edip kararsız aç-kapa davranışı varsa ayarları yeniden değerlendiriyoruz.

Arıza ve bakım

İletişim kaybı ve sensör arızası için alarm ile seçilmiş işletme davranışını kontrol ediyoruz. Bakım sorumlusuna kalibrasyon yöntemini ve kayıt aralığını ürün talimatına göre açıklıyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. ASHRAE — Position Document on Indoor Carbon Dioxide
  2. HSE — CO₂ sensörlerinin kullanımı ve yerleşimi
  3. TROX — VME kanal debisi ölçüm ünitesi

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

CO₂ düşükse hava her açıdan temiz mi?

Hayır. CO₂ kişinin oluşturduğu birikim ve havalandırma için yardımcı göstergedir; bütün kirleticileri ölçmez. Nem, proses gazı veya malzeme kaynaklı emisyonlar düşük dolulukta da bulunabilir. Bu nedenle minimum taze hava ve kaynak kontrolünü ayrı tanımlıyoruz. Ölçümün anlamını mekânın kullanımı ve diğer kaynaklarla birlikte değerlendirmek gerekir.

Her odada aynı ppm ayarını kullanabilir miyiz?

Doluluk, kişi etkinliği, dış hava ve çalışma programı farklı olduğundan ayarı otomatik olarak aynı seçmiyoruz. Geçerli tasarım kriteri ve hedef hava miktarı birlikte değerlendirilmelidir. Sensör eğrisini gerçek kullanımda kontrol edip fan-damper tepkisini ölçüyoruz. Tek bir sayı üzerinden bütün odalar için uygunluk garantisi vermek doğru değildir.

Dönüş kanalındaki tek sensör yeterli olur mu?

Birden fazla odanın havası karışıyorsa ortak ölçüm her odadaki durumu ayrı temsil etmeyebilir. Yoğun kullanılan küçük bir alan, toplam karışım içinde daha düşük görünür. Oda doluluğunu, zonları ve hava dağılımını inceleyip ölçüm noktalarını seçiyoruz. Kritik kullanım alanlarını yalnız ortak dönüş sensörünün okumasıyla değerlendirmiyoruz.

CO₂ kontrolü klimaya taze hava özelliği kazandırır mı?

Sensör eklemek iç havayı dolaştıran klima sistemini kendiliğinden dış hava sistemine dönüştürmez. Taze hava yolu ve gerçek dış hava debisi ayrıca sağlanmalıdır. Kontrolün hangi fan veya damperi yönettiğini açıkça tanımlıyoruz. Toplam üfleme miktarıyla dış hava miktarını ayırmadan enerji veya hava kalitesi sonucu çıkaramayız.

Projelerinizde CO₂ otomasyonu örneği var mı?

Odak Koleji Akademi ve TOGG AR-GE Ofis projelerinde gerçekleştirdiğimiz havalandırma çalışmalarını inceleyebilirsiniz. Proje kartları genel havalandırma uygulaması kapsamındadır. CO₂ kontrollü çözümü mekânın doluluğu, taze hava altyapısı ve kontrol ihtiyacına göre projelendiriyoruz; sensör ve senaryo testlerini yeni işin dosyasında tanımlıyoruz.
