Konferans Salonu Havalandırmasında Fiyatlandırma ve Kapsam

Konferans salonu havalandırmasını doluluk, ses hedefi ve kullanım takvimiyle fiyatlandırıyoruz. SCA Mühendislik, cihazdan kabul ölçümüne kadar iş kalemlerini ayırarak mevcut salon veya yeni uygulama için keşfe dayalı teklif hazırlıyor.

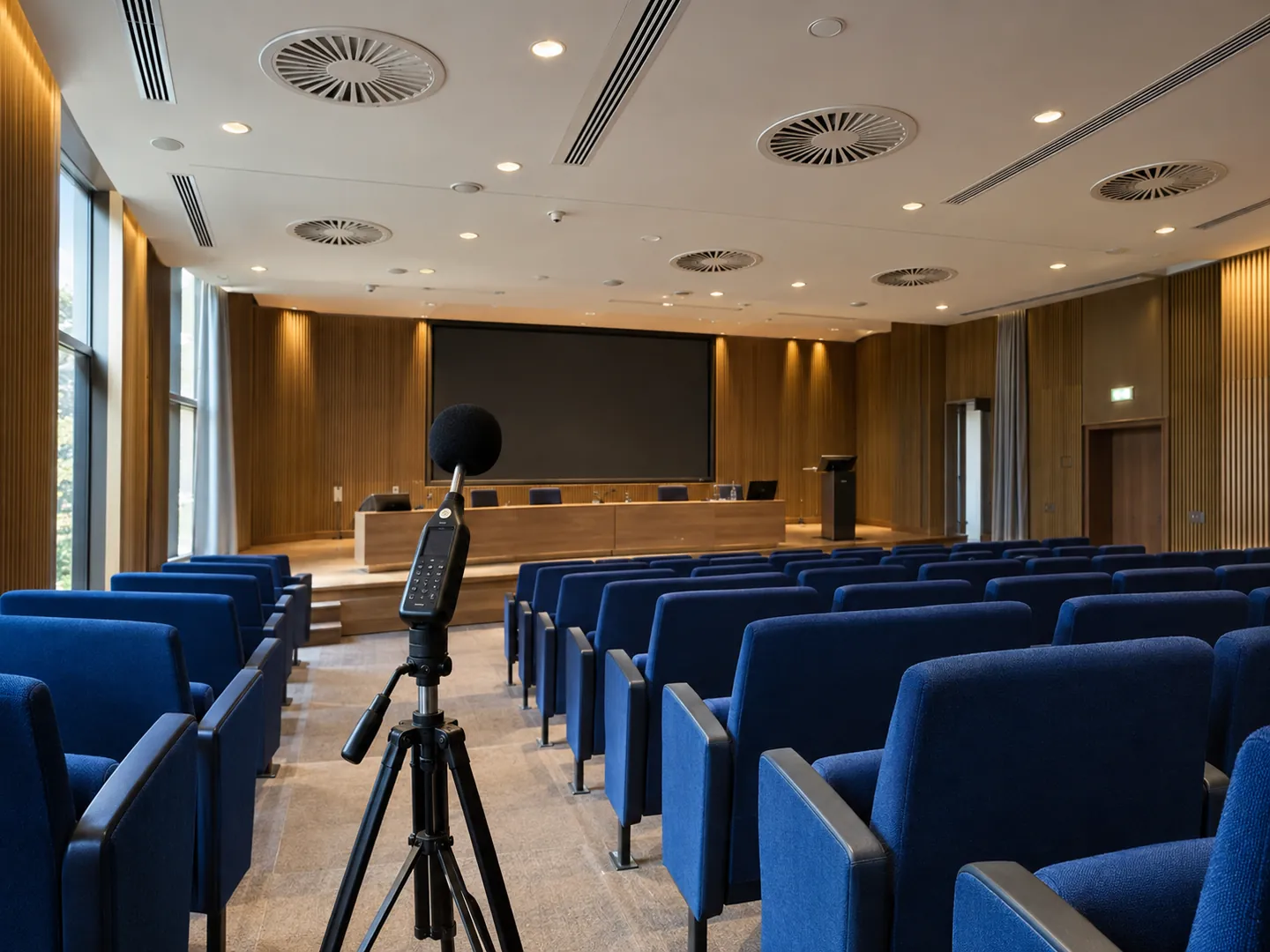

Temsili konferans salonu servis balkonunda kanal susturucusu, debi kontrol kutusu ve hava terminali
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Konferans salonu için teklif sınırı

Tablo bedel içermeyen örnek kapsamdır; cihaz özellikleri, miktar ve tutar keşif sonrası belirlenir.

Hizmette ele alınan işler

  • Dış hava ve toplam üfleme koşulunun ayrı tanımı
  • Cihaz, dağıtım, akustik ve kontrol kalemlerinin karşılaştırılması
  • Kararlaştırılan debi, kontrol ve akustik kabul koordinasyonu

Kapsamın sınırları

  • Mimari ve elektrik müdahaleleri ayrı sorumlulukla belirtilir.
  • Gerçek akustik sonuç yalnız tanımlı ölçüm koşuluyla değerlendirilir.
  • Proje fotoğrafları konferans salonu kabul raporu yerine geçmez.

Bütçeyi Salonun Gerçek Kullanımı Belirler

Teklifte cihaz, kanal, akustik eleman, kontrol ve kabul işlerinin kapsamını ayrı gösteriyoruz. Doluluk, tavan alanı, taze hava şartlandırması, kanal güzergâhı ve otomasyon kapsamı birlikte belirlenmelidir. Teklifte cihaz, kanal, akustik eleman, elektrik bağlantısı ve kabul işlerini ayırıyoruz. Aynı tasarım koşuluyla hazırlanan seçenekler karşılaştırılabilir olur. Bütçeyi, salonun kullanım programı ve keşifte belirlenen uygulama kapsamına göre hazırlıyoruz.

  • Doluluk ve dış hava şartlandırması
  • Akustik terminal ve susturucu seçimi
  • Tavan, taşıma ve revizyon koşulları
  • Otomasyon ve kabul ölçümleri

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif Bilgileri

  • Koltuk düzeni ve etkinlik takvimi
  • Tavan kesiti ve cihaz listesi
  • Akustik hedef ve ölçüm beklentisi
  • Mevcut kanal planı ve fotoğraflar

Maliyet Kalemleri

Bedeli Değiştiren Koşullar

Yoğun doluluk için seçilen cihazın her etkinlikte aynı hızla çalışması gerekmez; düşük dolulukta da tasarımda belirlenen asgari dış hava ve dağıtım koşulları korunur. Fan kontrolü, uygun ölçüm ve ayar elemanları başlangıç maliyetini artırabilirken kullanım koşullarına uyum sağlayabilir. Tasarrufu sabit yüzdeyle vaat etmiyoruz. Çalışma programı, fan enerjisi ve dış havanın şartlandırılmasını birlikte değerlendirip yatırım farkının hangi gerçek ihtiyaca karşılık geldiğini açıklarız.

Akustik maliyet yalnız susturucudan oluşmaz. Menfez seçimi, kanal geometrisi, fan titreşimi ve komşu hacimlere ses geçişi de önemlidir. Mevcut tavana sığmayan büyük cihazın taşıma, yapısal ve mimari işleri bütçeyi değiştirebilir. Teklifte bu sınırları yazılı tarif eder; cihaz fiyatını, kurulmuş ve ölçümle teslim edilmiş bir salon sisteminin bedelinden ayırırız. Kullanım amacına uygun kabul planını keşifte belirleriz.

Aynı Kabul Hedefi
Teklifleri aynı doluluk, taze hava ve ses beklentisiyle karşılaştırıyoruz. Düşük bedelin, daha düşük hizmet kapsamından kaynaklanıp kaynaklanmadığını görünür hale getiriyoruz.
Etkinliğe Uygun Kontrol
Ön hazırlık ve gerçek doluluğu kontrol planına alıyoruz. Gereksiz sürekli çalışma yerine kullanım senaryosunu tarif edip yatırım kalemini bunun üzerinden gerekçelendiriyoruz.
Akustik Zincir
Cihaz, kanal ve terminali birlikte inceliyoruz. Yalnız susturucu ekleyerek bütün ses sorunlarının çözüleceği varsayımını teklif kapsamına taşımıyoruz.
Oval havalandırma kanallarını tavana monte ettik.
SCA uygulama fotoğrafı

Odak Koleji Akademi — gerçek oval havalandırma kanalı montajı; konferans salonu akustik sonucu değildir.

Odak Koleji Akademi

Koltukların Bir Bölümü Dolu

Değişken kullanım için kontrol yatırımını değerlendiriyoruz. Cihazın alt çalışma sınırı ve kalan dış hava ihtiyacı birlikte belirlenir. Teklifte sensör, kontrol kablosu, ayar ve senaryo testini ayrı kalemler olarak yazar; yalnız cihazda hız kontrolü bulunmasını yeterli saymayız.

  • Alt çalışma koşulu
  • Sensör ve kontrol kapsamı
  • Düşük doluluk test planı

Gerçek kanal uygulamalarının gösterdiği kapsam

Odak Koleji ve Bomontiada fotoğrafları gerçek kanal montajına aittir. Konferans salonuna özgü akustik kabul verisi bu proje kayıtlarında bulunmuyor.

Odak Koleji — oval kanal

Tavana monte edilen oval kanallar dağıtım hattının imalat ve montaj kapsamını gösterir; salonun ses kabul değeri değildir.

Bomontiada — dairesel kanal

Dairesel kanalların askı ve yerleşimi gerçek genel havalandırma örneğidir; konferans etkinliğiyle yapılmış ölçüm sonucu çıkarılmaz.

Seçimi ve Kapsamı Etkileyen Veriler

Doluluk

İncelenen bilgi
Koltuk sayısı ve etkinlik programı
Karara etkisi
Tasarım ve düşük kullanım koşulunu ayırarak cihaz ve kontrol yatırımını gerekçelendiririz.

Ses

İncelenen bilgi
Konuşma ve akustik kabul hedefi
Karara etkisi
Terminal, susturucu ve titreşim kapsamını ölçüm planıyla birlikte fiyatlandırırız.

Mevcut Sistem

İncelenen bilgi
Cihaz belgeleri ve başlangıç ölçümü
Karara etkisi
Korunabilecek ekipmanı teknik koşula göre belirleyip revizyon bedelini ayrı tanımlarız.

Uygulama

İncelenen bilgi
Tavan erişimi ve etkinlik takvimi
Karara etkisi
Söküm, taşıma ve geçici duruşları toplam teklifin açık kalemlerine dönüştürürüz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Cihazdan kabul ölçümüne örnek teklif satırları

Miktar ve teknik şart her satırda aynı salon kullanımına göre hazırlanır. Sayısal bedeller paylaşılmadığı için fiyat keşif sonrası belirlenir.

KalemMiktar / birim girdisiDahil / ayrıca tanımBedel
Cihaz
Adet; dış hava ve toplam üfleme koşulu
Cihaz, taşıma ve montaj sınırı
Keşif sonrası belirlenir
Kanal
Kesitli m veya m²; özel parça adetleri
İmalat, askı, izolasyon ve erişim
Keşif sonrası belirlenir
Susturucu
Adet; ses verisi ve basınç kaybı
Yerleşim, montaj boşluğu ve ölçüm koşulu
Keşif sonrası belirlenir
Terminal
Adet; debi ve ses çalışma verisi
Menfez, bağlantı ve ayar
Keşif sonrası belirlenir
Sensör / kontrol
Nokta / adet; senaryo listesi
Kablo, yazılım, ayar ve elektrik sorumlusu
Keşif sonrası belirlenir
Kabul ölçümü
Terminal / sistem ve senaryo listesi
Debi, kontrol, gerekiyorsa uzman ses ölçümü ve kayıt
Keşif sonrası belirlenir

Kullanım biçimi yatırımı nasıl değiştirir?

Kontrol, akustik alan ve takvim ayrı değerlendirilerek salonun çalışma ihtiyacına uygun kapsam kurulur.

SenaryoKontrol yatırımıAkustik / yerleşimÇalışma takvimi
Düşük doluluk
Alt dış hava koşulu, sensör / program ve senaryo denemesi
Düşük kademede dağılım ve terminal koşulu
Ön hazırlık, etkinlik ve ara dönemi ayrılır
Konuşma ağırlıklı kullanım
Uygun fan / damper ayarı ve gerçek kullanım modu
Terminal, susturucu alanı ve yapı iletim yolu
Uzman kabul için tanımlı salon durumu ayrılır
Mevcut salon yenilemesi
Mevcut cihaz uyumu ve gereken yeni kontrol noktaları
Korunacak hat, taşıma ve tavan açılma koşulu
Etkinlik arası söküm, kapatma ve ölçüm zamanı

Teklifin Teknik Koşulları

Taze Hava ile Toplam Üfleme Ayrı Kalemlerdir

Toplam üfleme ile dış hava debisi aynı kalem değildir. Her ikisi kullanım ve doluluk koşuluyla ayrı yazılır; cihaz ve kanal seçimi ortak teklif şartına bağlanır.

Akustik Hedef Ölçülebilir Olmalıdır

Akustik kabul hedefi kullanım amacı, yöntem ve ölçüm sorumlusuyla tarif edilir. Fan katalog sesi salon sonucuna eşit sayılmaz; hava yolu ve yapısal ses ayrı değerlendirilir.

Kanal Alanı Yatırımı Etkiler

Tavan boşluğu ve diğer sistemler kanal geometrisini sınırlar. Daralma, özel bağlantı ve mimari değişiklikler imalat öncesi incelenerek metraj ve yatırım kapsamına işlenir.

CO₂ Kontrolü Tek Sensör Bedeli Değildir

CO₂ kontrolü sensörden daha geniş bir iş paketidir. Konum, kablo, program ve alt çalışma koşulu açıklanır; teslimde fan veya damperin gerçek tepkisi denenir.

Mevcut Cihazın Korunması Ölçüm İster

Mevcut cihazın korunması belge ve başlangıç ölçümü ister. Yeni hat direnci, bakım durumu ve ortak sistemdeki diğer alanlar incelenerek gerekli revizyonlar ayrı fiyatlandırılır.

Kabul Testi Etkinlik Koşulunu Tanımlamalı

Boş salonda tek kademe denemesi bütün etkinlikleri temsil etmez. Düşük doluluk, ön hazırlık ve etkinlik koşulu için debi, kontrol ve gereken ses testi kapsamı yazılır.

Taze Hava ile Toplam Üfleme Ayrı Kalemlerdir — ayrıntılar

Salonun soğutma için ihtiyaç duyduğu toplam üfleme, gerekli dış hava miktarıyla aynı değildir. Bir teklif yüksek toplam debi sunarken dış hava bağlantısını sınırlı bırakabilir. İki büyüklüğü ayrı yazar, kullanım ve doluluk koşulunu belirtiriz. Cihazın dış hava şartlandırması ve kanal dağıtımı bu kapsama göre seçilir. Klima kapasitesini artırmanın tek başına taze hava hizmetini büyütmediğini teklif karşılaştırmasında açık tutarız.

Kontrol: Teklifte toplam üfleme ve dış hava debisinin ayrı tanımlandığını; cihaz, kanal ve kontrol kapsamının aynı çalışma şartına göre seçildiğini doğruluyoruz.

Akustik Hedef Ölçülebilir Olmalıdır — ayrıntılar

Sessiz sistem ifadesi tek başına kabul ölçütü değildir. Salonun kullanım amacı ve akustik danışmanın hedefiyle cihaz, hava yolu ve terminal sesini değerlendiririz. Fan katalog değeri montaj sonrası salondaki sesi doğrudan vermez. Kanal içi taşınan ses, terminalde yeniden oluşan ses ve yapısal titreşim farklı müdahaleler ister. Teklifte ses azaltımı kapsamını, test koşulunu ve kimin ölçüm yapacağını belirtiriz.

Kontrol: Ses hedefi, ölçüm koşulu ve sorumlusunu yazılı belirleyip susturucu, terminal ve titreşim ayrıntılarının aynı teklif kapsamında açıkça yer aldığını inceliyoruz.

Kanal Alanı Yatırımı Etkiler — ayrıntılar

Tavan boşluğu yetersiz olduğunda kanal kesitini küçültmek kolay görünen bir tercih olabilir. Ancak artan direnç ve terminal hızı ses hedefini zorlaştırabilir. Kesit, güzergâh ve fan çalışma koşulunu birlikte değerlendiririz. Taşıyıcı, aydınlatma ve sahne sistemleriyle çakışmalar imalat öncesinde görülmelidir. Gerekli mimari değişiklikleri teklif dışında belirsiz bırakmadan, uygun seçeneklerin yatırım etkisini karşılaştırırız.

Kontrol: Tavan kesiti, kanal güzergâhı ve diğer sistemleri çakıştırıp daralma, ek fittings ve mimari müdahalelerin metraja doğru yansıdığını birlikte kontrol ediyoruz.

CO₂ Kontrolü Tek Sensör Bedeli Değildir — ayrıntılar

CO₂ ölçümü dolulukla ilişkili havalandırmayı destekleyebilir; tüm iç hava kirleticilerini ölçmez. Sensör konumu, doğruluğu, kontrol mantığı ve fan ya da damper tepkisi birlikte tanımlanmalıdır. Etkinlik başlangıcındaki gecikme ve düşük doluluk koşulu dikkate alınır. Teklifte sensör satın alımına ek olarak kablolama, yazılım ayarı, kalibrasyon kontrolü ve senaryo denemesini tarif ederiz. Otomasyonun kapsamı böylece karşılaştırılabilir olur.

Kontrol: Sensörün temsil ettiği bölgeyi, minimum çalışma koşulunu ve kontrol tepkisini yazılı tanımlayıp teslimde uygulanacak senaryo testinin fiyat kapsamına alındığını doğruluyoruz.

Mevcut Cihazın Korunması Ölçüm İster — ayrıntılar

Mevcut fan veya klima santralini kullanmak ilk yatırımı azaltabilir; fakat yeni hat direnci ve salon gereksinimiyle uyumu doğrulanmalıdır. Cihaz bilgileri ve başlangıç ölçümleri olmadan korunacağını kesinleştirmeyiz. Filtre, batarya ve fan durumu incelenir. Revizyon sonrası yalnız sorunlu salon değil ortak hattan beslenen diğer mahaller de değerlendirilir. Koruma kararı teknik uygunluk ve bakım erişimiyle birlikte bütçeye işlenir.

Kontrol: Korunacak cihazın çalışma verisi, bakım durumu ve yeni direnç koşulunu inceleyip gerekli revizyonların teklif dışı belirsiz iş olarak kalmadığını doğruluyoruz.

Kabul Testi Etkinlik Koşulunu Tanımlamalı — ayrıntılar

Boş salonda tek fan kademesiyle yapılan deneme bütün kullanımı temsil etmez. Ön hazırlık, düşük ve yüksek doluluk senaryoları için kontrol adımları belirlenmelidir. Terminal debileri ve gerekiyorsa ses ölçümleri hangi şartta yapılacaksa teklif bunu açık belirtir. Canlı doluluk testinin gerçekleştirilemediği durumları da ayırırız. Ölçüm cihazı, kayıt formatı ve eksiklerin giderilmesi teslim maliyetinin parçası olarak düşünülür.

Kontrol: Debi, kontrol ve akustik kabul testlerinin hangi salon durumunda yapılacağını belirtip ölçüm, kayıt ve düzeltme sorumluluklarını fiyat kapsamında açıkça tanımlıyoruz.

Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Yapı Kredi Bomontiada — gerçek dairesel kanal montajı; genel havalandırma kapsamı.

Yapı Kredi Bomontiada

Kontroller ve teslim

Teklif ve İşin Teslimi

Kapsam Eşleştirmesi

İmalat ve ekipman listesini ortak teknik hedeflerle karşılaştırıyoruz. Dış hava, toplam üfleme ve kontrol kalemlerinin onaylanan teklif kapsamında olduğunu kayıt altına alıyoruz.

Debi ve Dağılım

Terminal ve kol debilerini ölçüp ayarları kaydediyoruz. Sahne, arka sıra ve farklı oturma bölgelerinde hava dağılımını çalışma senaryosu içinde değerlendiriyoruz.

Kontrol Denemesi

Ön hazırlık, etkinlik ve ara çalışma adımlarını deniyoruz. Sensör veya program tepkisini cihazlarla birlikte kontrol ederek işletmenin kullanacağı ayarları teslim ediyoruz.

Akustik Kabul Koordinasyonu

Kararlaştırılan ses kontrolünü uygun ölçüm ekibiyle koordine ediyoruz. Test koşulunu ve yapılan mekanik düzeltmeleri teslim kaydına ekleyip kapsam sınırını açık tutuyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. ASHRAE — Standards 62.1 and 62.2
  2. TROX — XS Sound Attenuators
  3. HSE — Using CO₂ Monitors

Sık Sorulan Sorular

Koltuk sayısından doğrudan fiyat çıkar mı?

Koltuk sayısı önemli girdidir fakat kullanım süresi, doluluk değişimi, akustik hedef ve mevcut hatlar bütçeyi ayrıca etkiler. Aynı kapasitedeki iki salonda farklı cihaz ve montaj kapsamı gerekebilir. Önce ortak teknik şartı ve kabul planını oluşturur, sonra seçenekleri toplam uygulama maliyetiyle değerlendiririz.

CO₂ sensörü eklemek ekonomik olur mu?

Fayda, doluluk değişimi ve cihazların nasıl kontrol edilebildiğine bağlıdır. Sensör tek başına tasarruf oluşturmaz; doğru yerleşim, kontrol mantığı ve uygun fan ya da damper gerektirir. Yatırım farkını çalışma programıyla değerlendiririz. Her salon için aynı tasarruf yüzdesini veya geri dönüş süresini vaat etmeyiz.

Susturucu bütün ses sorununu çözer mi?

Kanal içinden taşınan sesi azaltabilir; fakat menfezde oluşan ses veya yapısal titreşim farklı kaynaklardır. Cihaz, kanal ve terminal birlikte değerlendirilmelidir. Teklifte akustik elemanın hangi ses yoluna hizmet ettiğini belirtir, beklenen kabul koşulunu tanımlarız. Yalnız susturucu boyuna bakarak sonuç garantisi vermeyiz.

Mevcut klima korunabilir mi?

Kapasite, dış hava düzeni, fan çalışma noktası ve bakım durumu uygunsa korunması değerlendirilebilir. Yeni kanal direnci veya artan doluluk cihazın sınırını aşabilir. Ön ölçüm ve teknik belge incelemesiyle karar verir, korunacak ekipmanı ve gerekli revizyonları ayrı fiyatlandırırız. Klima bulunması taze hava ihtiyacının karşılandığını tek başına göstermez.

Teklif için hangi belgeler gerekli?

Salon planı, koltuk düzeni, tavan kesiti ve cihaz bilgileri ön çalışmayı hızlandırır. Etkinlik takvimi ile ses beklentisini de belirtmelisiniz. Saha erişimi ve mevcut debiler keşifle doğrulanır. Bu bilgiler üzerinden cihaz, kanal, kontrol ve ölçüm kapsamını ayrı kalemlerle hazırlayıp karşılaştırılabilir bir teklif oluştururuz.
