Okul havalandırmasını derslik kullanımı ve özel mahal ihtiyacıyla tasarlıyoruz. SCA Mühendislik, dış hava, sessiz dağılım ve anlaşılır çalışma programını birlikte düzenleyerek hava ve kontrol koşullarını teslimde inceliyor.

SAHADAKİ UYGULAMALAR
Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.
Odak Koleji Akademi okul uygulamamızdır; diğer örnekler ofis, spor salonu ve sağlık alanlarındaki ilgili havalandırma çalışmalarımızı gösterir.
OkulSilivri, İstanbul
Akustik İzolasyon · Havalandırma
Projeyi inceleyin
OfisDilovası, Kocaeli
Havalandırma
Projeyi inceleyin
Spor SalonuKadıköy, İstanbul
Isı Geri Kazanımlı Havalandırma · Egzoz
Projeyi inceleyin
SağlıkKüçükçekmece, İstanbul
Havalandırma · Röntgen Odası Havalandırması
Projeyi inceleyinSAHADAN ÖRNEKLER
Bu hizmet kapsamındaki uygulamalarımızı inceleyin.
Sınıf planı ve gerçek ders programı tasarım girdisidir; doğal ve mekanik seçenekler günlük kullanım sınırıyla değerlendirilir.
Sınıf sayısı ve doluluk, merkezi veya dağıtılmış çözüm, tavan ve cephe koşulları yatırım kapsamını belirler. Özel mahallerin emiş işleri genel sistemden ayrı fiyatlandırılmalıdır. Teklifte cihaz, hava dağıtımı, elektrik, kontrol ve ölçümlü teslimi açıkça gösteriyoruz. Bakım erişimi ve filtre sayısını da değerlendirmeye katıyoruz. Kesin bedel öncesinde kullanım programı ve saha keşfiyle tasarımın gerçek sınırlarını netleştiriyoruz.
Projenizi bir adım ileri taşıyın
İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.
Her alan aynı çalışma programına veya emiş düzenine sahip değildir. Özel proses, genel derslik debisinden ayrı ele alınır.
PROJE GİRDİSİ · HESAP DAYANAĞI
MEB’nin incelenen mekanik proje ilkeleri, mahal hesaplarının tabloya işlenmesini ve seçimin raporlanmasını ele alır. Hangi belgenin projeye uygulanacağı; idare talebi, ihtiyaç programı ve güncel şartnamelerle netleşir.
Bir kaynaktan alınan genel başlık, bütün okullar için sabit kişi katsayısı veya onay anlamına gelmez.
| Kayıt | Birlikte yazılacak bilgi |
|---|---|
| Mahal ve kullanım | Aynı sınıf kodunda alan, öğrenci/öğretmen sayısı ve ders programı; laboratuvar veya yemek alanı varsa ayrı işlev. |
| Yöntem ve katsayı | Standart/şartname adı, sürümü, kullanım kategorisi ve katsayının birimi. Hava değişimi (n × V) ile kişi+alan hesabı birbirinin yerine yazılmaz. |
| Sonuç ve doğrulama | Dış hava, toplam üfleme ve egzozun ayrı değerleri; aynı terminal koduna bağlı çizim ve saha kaydı. |
Aynı sınıf kodunu hesap föyünde, paftada ve ölçüm kaydında izleyin. Birim ve kaynak seçimi, proje dosyasının başlangıç verisidir.
Kapalı kapı ve pencereyle kullanılan sınıfın hava yolu, açık pencere üzerinden çalışan doğal çözümden farklıdır. Dış gürültü, güvenlik, hava kirliliği ve kış konforu pencere kullanımını sınırlayabilir. Tasarım koşulunu günlük kullanım üzerinden netleştirir, doğal ve mekanik seçenekleri bu sınırlar içinde değerlendiririz. Sınıf içinde hava dağılımı ve kontrolün öğretmen tarafından kolay anlaşılması da sistemin düzenli kullanılmasını destekler.
CO₂ takibi dolulukla ilişkili değişimi görmek için yararlı olabilir; ancak iç hava kalitesinin tamamını göstermez. Temizlik ürünleri, malzeme kaynakları veya özel ders faaliyetleri ayrı değerlendirilmelidir. Filtre, debi ve program ayarlarını birbiriyle eşleştiriyoruz. Tasarımı özel mahal risklerini genel derslik ihtiyacına karıştırmadan geliştirip bakım yapılmadığında performansın değişebileceğini açıkça anlatıyoruz. Devreye almada program, hava dağılımı ve erişim birlikte kontrol edilir.

Odak Koleji Akademi — gerçek oval havalandırma kanalı montajı.
Odak Koleji AkademiAçılış programını bina ve iklim koşuluna göre tanımlarız. CO₂ değerinin yükselmesini beklemek yerine, sınıf kullanılmadan önce gereken ön çalışmayı değerlendiriyoruz. Ders başlangıcında hava ve sıcaklık koşulunun nasıl sağlanacağını kontrol senaryosuna yazarız.

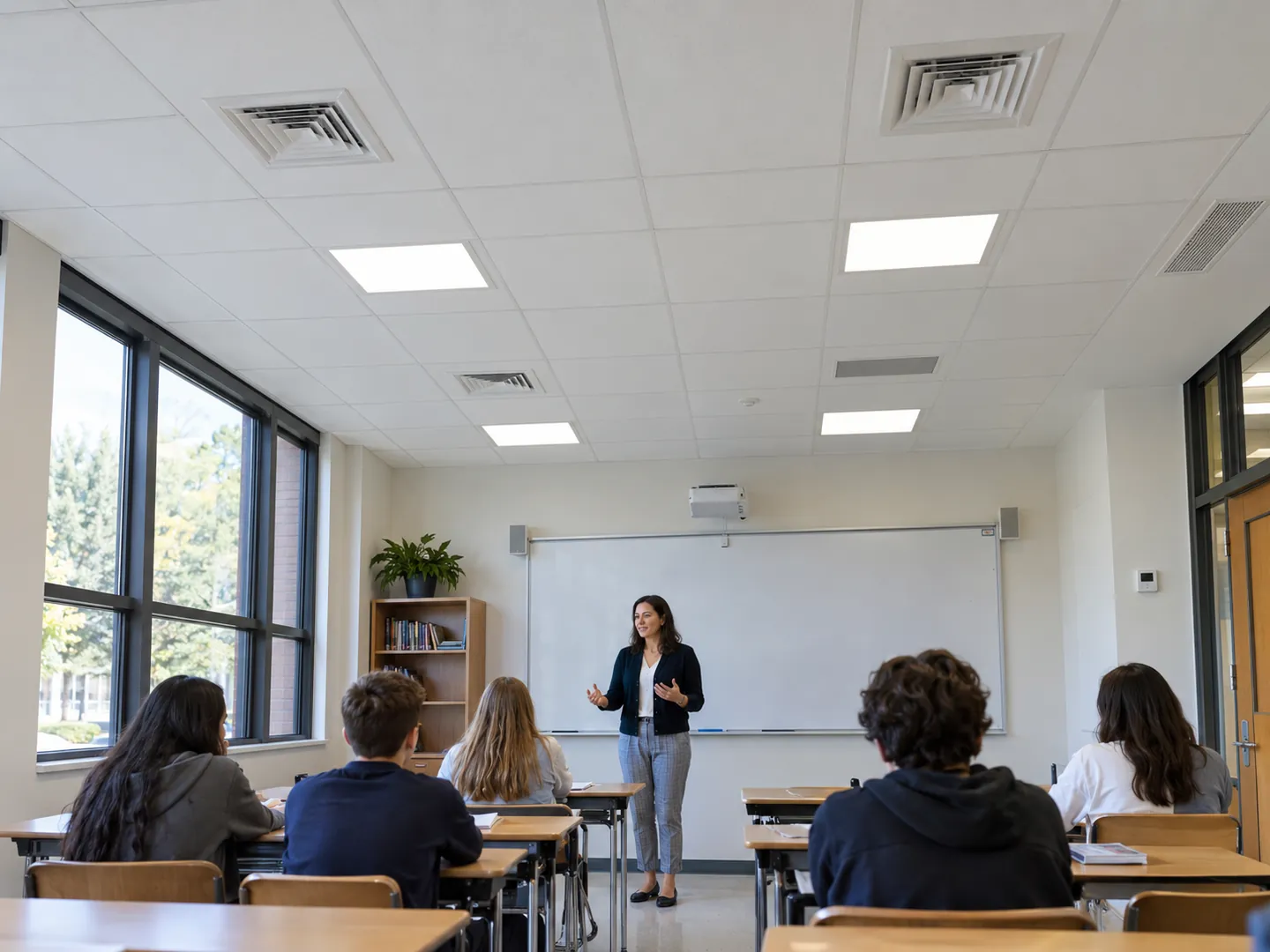

Temsilî sınıf düzeninde kapalı kapıyla hava akışını inceliyoruz. Dönüş yolu kesildiğinde üfleme dağılımı bozulabilir. Menfez veya açık pencere etkisinin sensör değerini sınıfın genel havasından farklı göstermediğini kontrol ediyoruz. Oturma bölgelerini dikkate alarak dağılım ayarını yapıyoruz.
Deney veya özel üretim içeren dersin kirleticisi standart sınıftan farklı olabilir. Proses ve iş güvenliği değerlendirmesine göre yerel emiş ve ayrı tahliye ihtiyacını ele alırız. Genel sınıf havalandırmasının bu işi otomatik çözdüğünü söylemeyiz.
Sınıf kliması oda havasını dolaştırıyor olabilir. Soğutma ile dış hava görevi ayrı gösterilir; gerçek taze hava bağlantısı, programı ve dağılımı birlikte doğrulanır.
Pencerenin hava sağlaması günlük kullanılabilirliğe bağlıdır. Gürültü, hava koşulu ve güvenlik nedeniyle kapalı kalacağı dönemler incelenerek mekanik destek ihtiyacı belirlenir.
CO₂ sensörü sınıf havasını temsil eden yerde seçilir. Menfez, kapı ve pencere etkisi ile ürün talimatı karşılaştırılır; değeri tüm kirleticilerin ölçüsü sayılmaz.
Oturma bölgelerindeki akım ve ses birlikte ele alınır. Terminal yönü ve düşük çalışma koşulu incelenir; fan, kanal ve yapı üzerinden gelen ses ayrı değerlendirilir.
Dış çevre filtre seçimini etkiler; fan direnci ve bakım yükü birlikte incelenir. Filtre kapağına erişim korunarak üretici talimatı ve gerçek kullanım kaydıyla takip planlanır.
Derslik, laboratuvar, spor ve ıslak alan farklı kullanım taşır. Özel emiş, egzoz ve kontrol programı ayrı tarif edilir; bütün okul tek derslik senaryosuna bağlanmaz.
Bir sınıfta yeterli soğutma hissedilmesi dış hava ihtiyacının karşılandığını kanıtlamaz. Birçok iç ünite oda havasını tekrar dolaştırır; dış hava işlevi ayrıca tanımlanmalıdır. Tasarımda sıcaklık kontrolü ile havalandırma debisini ayırırız. Ortak çalışacak cihazların program ve hava dağılımı koordine edilir. Böylece teknik ekibin hangi cihazın hangi görevi yaptığını bilmesi ve şikâyetleri doğru noktadan değerlendirmesi kolaylaşır.
Kontrol: Klima ve dış hava görevlerini çizimde ayırıp her sınıfın gerçek taze hava bağlantısı, çalışma programı ve ölçüm noktasını birlikte doğruluyoruz.
Pencere açılması dış hava sağlayabilir; ancak rüzgâr, dış gürültü ve sıcaklık koşulları etkili kullanımını değiştirir. Güvenlik veya konfor nedeniyle kapalı kalan açıklığı sürekli kullanılabilir varsaymayız. Mimari açıklık, günlük kullanım ve dış çevreyi değerlendiririz. Mekanik destek gereken saatler belirlenebilir. Doğal çözümün yeterliliğini yalnız pencere büyüklüğünden çıkarmadan tasarım şartlarıyla ve mümkünse kullanım verisiyle birlikte inceleriz.
Kontrol: Açıklığın gerçekte kullanılabildiği saat, güvenlik, dış gürültü ve hava koşullarını kaydedip kapalı pencere durumunun ayrıca değerlendirmeye alındığını birlikte kontrol ediyoruz.
Sensörün menfez, kapı veya açık pencereye yakın olması sınıfın gerçek davranışını temsil etmeyen değer oluşturabilir. Yerleşimi ürün talimatı ve sınıf kullanımına göre belirleriz. Ölçümün doğruluğu, zaman içindeki değişimi ve kontrol tepkisi birlikte değerlendirilir. CO₂ değerini bütün kirleticilerin veya hastalık riskinin kesin ölçüsü olarak sunmayız. Farklı sınıflarda aynı sensör konumunu planı incelemeden kopyalamayız.
Kontrol: Sensör konumunu hava girişleri ve öğrenci düzeniyle karşılaştırıp ölçüm kaydı, doğruluk kontrolü ve cihaz tepkisini aynı kullanım döneminde birlikte inceliyoruz.
Derslikte sesin yanında oturma bölgesindeki hava akımı da değerlendirilmelidir. Menfez seçimi yalnız debiyle tamamlanmaz; konum, atış yönü ve çalışma aralığı önemlidir. Düşük kullanımda dağılımın bozulmaması da kontrol edilir. Kanal bağlantısı ve fan titreşimi sınıfa farklı yollardan ses taşıyabilir. Akustik hedef için ilgili uzmanlarla koordinasyon kurar, katalogdaki tek değeri bitmiş sınıfın sonucu olarak sunmayız.
Kontrol: Terminal yönü, oturma bölgeleri ve düşük çalışma durumunu birlikte inceleyip fan, kanal ve yapı kaynaklı ses yollarını ayrı kontrol ediyoruz.
Okulun yakınındaki trafik veya diğer dış kaynaklar filtreleme yaklaşımını etkileyebilir. Filtre seçimini dış çevre ve proje hedefiyle yaparken fan direnci ve bakım yükünü de değerlendiririz. Değişim için cihaz kapağının açılabileceği alan bırakılır. Filtreyi uzun süre değiştirmeden kullanmak hem hava miktarını hem işletmeyi etkileyebilir. Bakım sıklığını kaynaksız tek takvimle belirlemek yerine üretici talimatı ve gerçek kullanım kaydıyla yönetiriz.
Kontrol: Dış hava girişini, filtre erişimini ve bakım göstergelerini sahada kontrol edip okulun teknik ekibine cihaz bazında takip edilebilir bakım listesi teslim ediyoruz.
Spor salonunda aktivite ve doluluk; yemek alanında koku ve kullanım yoğunluğu; ıslak hacimde egzoz ihtiyacı farklıdır. Bu mahalleri dersliklerin tek kontrol programına bağlamak doğru olmayabilir. Genel ve özel havalandırma işlevlerini ayırırız. Laboratuvarda yerel emiş gereken işlem varsa ilgili risk değerlendirmesine göre ayrıca tasarlanır. Okulun bütün bölümleri için ortak ekipman seçilecekse farklı kullanım koşullarındaki davranış açıkça tanımlanır.
Kontrol: Derslik dışındaki bütün mahalleri kullanım listesinde ayırıp egzoz, özel emiş, kontrol programı ve teslim sınırlarının ayrı tanımlandığını birlikte doğruluyoruz.

Odak Koleji Akademi — oval kanal montaj detayı; sınıf sensör değeri veya hava kalitesi ölçümü değildir.
Odak Koleji AkademiSistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Kavramsal plan, oturma alanını ve hava yolunu birlikte gösterir. Gerçek konum, ürün talimatı ve sınıfın mimari düzeniyle seçilir.
Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.
Ölçeksiz sınıf planı örneğidir; masa işaretleri gerçek sıra adedi değildir. Üfleme menfezi, öğrenci oturma bölgesi, ayrı dönüş/transfer açıklığı ve CO₂ sensörü aynı çizimdedir. Kalın oklar örnek hava yönlerini gösterir; ince sensör bağlantısı temsil ilişkisi olup hava kanalı değildir. Kapalı kapıda transfer, menfez dağılımı ve temsil eden sensör yeri gerçek sınıf/model koşuluyla belirlenir; atış mesafesi veya sensör montaj ölçüsü verilmez.
Oturma alanında uygun yön ve dağılım
Kapalı kapıdaki kullanım düzeni
Havanın kesintisiz çıkışı
Sınıf havasını temsil eden ölçüm yeri
Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
Bu saat içermeyen örnek yalnız ürünün desteklediği ve teklifte sunulan kontrol özellikleriyle doldurulur. Her okul için aynı ön çalışma süresi verilmez.
Sınıf ve destek mahallerindeki hava miktarlarını ölçüyoruz. Cihaz ayarlarıyla kapı ve pencere durumunu kaydedip verilerin hangi koşulda alındığını açıkça teslim ediyoruz.
Açılış, ara ve kapanış adımlarını deniyoruz. Kontrol edilen cihazların doğru zamanda tepki verdiğini inceleyip manuel kullanım ve arıza davranışını işletmeye anlatıyoruz.
Sensörün temsil alanını ve terminal yerleşimini kontrol ediyoruz. Oturma düzeniyle hava akımını birlikte değerlendirip gereken ayar ve konum düzeltmelerini kaydediyoruz.
Bakım erişimini birlikte deniyor; filtre, kontrol ve cihaz belgelerini sunuyoruz. Özel mahallerin ayrı kullanım talimatını genel derslik programına karıştırmadan teslim ediyoruz.
İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
Klima cihazının gerçekten dış hava getirip getirmediği kontrol edilmelidir. Oda havasını dolaştıran bir cihaz sıcaklığı düzenleyebilir fakat taze hava işlevini otomatik sağlamaz. Sınıfın doluluk ve kullanım koşuluna göre dış hava ihtiyacını ayrı değerlendirir, klima ile havalandırmanın çalışma ve dağılımını birlikte koordine ederiz.
Bazı koşullarda doğal havalandırma değerlendirilebilir; fakat rüzgâr, gürültü, dış hava ve güvenlik nedeniyle pencerenin gerçek kullanımı önemlidir. Sürekli kapalı tutulan açıklığı aktif hava yolu sayamayız. Tasarım şartını ve ders programını inceleyip mekanik destek gereksinimini belirler, çözümün günlük uygulanabilirliğini değerlendiririz.
CO₂ insan kaynaklı dolulukla ilişkili havalandırmayı değerlendirmeye yardımcı olabilir; bütün kirleticileri göstermez. Malzeme, temizlik ve özel faaliyet kaynakları ayrıca ele alınmalıdır. Sensör konumu ve doğruluğu da sonucu etkiler. Değeri tek başına kesin yeterlilik veya sağlık garantisi olarak kullanmadan tasarım ve ölçüm kayıtlarıyla birlikte değerlendiririz.
Uygun terminal, kanal ve cihaz seçimiyle ses ve hava akımı kontrolü hedeflenir. Sonuç, yalnız cihaz etiketine değil montaj ve oda koşullarına bağlıdır. Oturma düzenini tasarımda kullanır; düşük ve normal çalışma durumlarında dağılımı inceleriz. Akustik kabul hedefini gerektiğinde ilgili uzmanlarla birlikte tanımlarız.
Kirlenen filtre ve ayarı değişen kontrol elemanı hava miktarını veya çalışma süresini etkileyebilir. Cihazın çalışıyor görünmesi yeterli hava sağlandığını göstermez. Filtre erişimi, sensör kontrolü ve çalışma kayıtları için plan hazırlıyoruz. Üretici talimatıyla gerçek kullanım bilgisine dayanan bakım, sistemin tasarlanan koşula yakın kalmasını destekler.
Yemek yenilen salonun ihtiyacı, öğrencilerin ve personelin kullanımına uygun dış hava ve dağılımdır. Yemeğin hazırlandığı mutfakta ise pişirme ekipmanları, davlumbaz yakalaması, yağlı egzoz ve egzozun yerine gelecek hava ayrıca değerlendirilir. Mutfaktan yemek salonuna koku taşınmasını sınırlamak için iki alanın kapıları, servis açıklıkları ve hava ilişkisi birlikte incelenir.
Okul yemekhane havalandırma sistemi planlanırken öğün saatlerindeki eş zamanlı kullanım, oturma düzeni ve mutfağın okul içinde mi yoksa dışarıda mı olduğu belirtilmelidir. Sadece dışarıdan yemek servisi yapılan alanla aktif pişirme yapılan mutfağın teklif kalemleri aynı değildir. Restoran fiyat rehberi maliyet kalemlerini açıklayabilir; okulun kullanım planının yerine geçmez.
Derslik, oyun ve dinlenme alanlarının aynı saatlerde aynı yoğunlukta kullanılmadığı bir planda her mahal ayrı gösterilir. Oturma ve etkinlik yerleşimi, pencere kullanımı, kapılar ve cihazın çalışma programı birlikte değerlendirilir. Başka bir sınıfın cihazını veya tek bir alan hesabını doğrudan kopyalamak yerine, gerçek kullanım ve bina koşulları üzerinden proje hazırlanır.
İlk görüşmede sınıf planını, yaş grubunu, yoğun saatlerdeki kullanıcı sayısını ve varsa mevcut sistemde yaşanan sorunu paylaşabilirsiniz. Bu bilgiler ön değerlendirmeyi kolaylaştırır; gerekli hava miktarı ve ekipman seçimi proje incelemesinde belirlenir.
