AVM Ortak Alan Klima Sistemleri

AVM ortak alanlarında ziyaretçi yoğunluğu, atrium yüksekliği ve kiracı bağlantılarına göre iklimlendirme düzenini planlarız. SCA Mühendislik olarak keşif, sistem seçimi, uygulama koordinasyonu ve teslim kapsamını kat ve zon bazında belirleriz.

Bir alışveriş merkezi zonunun kanallı iç ünitesini, hava dağıtımını ve ayrı drenajını anlatan yapay zekâ üretimi temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Ortak alan ve kiracı sınırı

Teklif, atrium ve ortak dolaşım alanlarının ihtiyacı ile kiracı bağlantı koşullarını ayrı gösterir.

Hizmette ele alınan işler

  • Ziyaretçi ve kullanım saatlerine göre keşif
  • Taze hava, menfez ve kontrol zonlarının koordinasyonu
  • Teklifte belirtilen montaj ve devreye alma kontrolleri

Kapsamın sınırları

  • Kiracı cihazları ve bağlantı işleri sorumluluk tablosunda ayrıca belirlenir.
  • Mimari onarım, elektrik beslemesi ve özel akustik çalışma teklif kapsamıyla netleşir.

Teklif, ortak alanın gerçek kullanımına dayanır.

AVM ortak alanında maliyeti yalnız toplam alan belirlemez. Atrium yüksekliği, cihazların çatıya taşınması, taze hava altyapısı ve mevcut işletmenin kesintisiz sürmesi teklif kapsamını değiştirir. Kiracı bağlantıları ve otomasyon entegrasyonu ayrıca tanımlanır. Keşifte cihaz, borulama veya kanal, izolasyon, elektrik koordinasyonu ve test işlerini ayrı kalemlerde gösteririz; farklı sistem seçeneklerini aynı teslim kapsamıyla karşılaştırırız.

  • Atrium yüksekliği ve hava dağıtım düzeni
  • Cihaz erişimi ve çatı lojistiği
  • Taze hava ve otomasyon entegrasyonu
  • Gece çalışması ve etaplı uygulama

Teklif İçin Gerekli Bilgiler

  • Kat planları, atrium kesiti ve cephe yönleri
  • Ziyaretçi yoğunluğu ve işletme programı
  • Kiracı bağlantıları ve mevcut cihaz listesi
  • Taze hava, egzoz ve kontrol sistemi şemaları

Teklif Kapsamı

Fotoğraflardaki uygulama kapsamı

İki farklı yapıda gerçekleştirdiğimiz hava dağıtımı ve kanallı iç ünite işleri, ortak alan detaylarının anlaşılmasına yardımcı olur.

Başkent ASPAVA Restoran

Salon tavan menfezlerini monte ettik. Fotoğraf, AVM yemek katına özgü bir uygulama kaydı değil; hava dağıtımı montajının genel bir örneğidir.

EMT Ambulans Yönetim Binası

Ofislerde gizli kanallı VRF iç üniteleri ve hava kanalı bağlantıları uyguladık. Bu fotoğraf, AVM kapasite veya ziyaretçi konforu sonucunu belgelemeyen bir cihaz ve kanal bağlantısı örneğidir.

Seçimi ve Kapsamı Etkileyen Veriler

Zon Sınırı

İncelenen bilgi
Kat, cephe ve kullanım saatlerinin karşılaştırılması.
Karara etkisi
Birbirinden farklı yükleri bağımsız kontrol edilecek bölgelere ayırır; ortak termostatla yönetilecek alanı bu incelemeyle belirleriz.

Sistem Türü

İncelenen bilgi
Yapı ölçeği, mevcut tesisat ve kiracı bağlantı biçimi.
Karara etkisi
VRF, fancoil veya merkezi hava çözümünü yalnız ilk cihaz bedeline göre değil, işletme ve bakım koşullarına göre karşılaştırırız.

Dış Hava

İncelenen bilgi
Doluluk profili, egzoz sistemleri ve kapı trafiği.
Karara etkisi
Kontrollü taze hava ihtiyacını sızıntı yükünden ayırır; şartlandırma ve telafi havası sınırlarını hesapla belirleriz.

Kontrol

İncelenen bilgi
Yoğun saatler, gece işletmesi ve erişim yetkileri.
Karara etkisi
Zon programını ve alarm sınırlarını işletme ekibiyle netleştirir; kiracı değişikliği için güncel şema bırakırız.

Sistem Seçiminde Teknik Koşullar

Yüklerin Eşzamanlılığı

Ziyaretçi, cephe ve aydınlatma yüklerinin aynı saatte hangi düzeye ulaştığını inceleriz. Çeşitlilik varsayımını kayıt altına alarak kapasite kararının dayanağını açıklarız.

Atriumda Hava Dağıtımı

Atriumda tavandaki sıcaklık ziyaretçi seviyesini temsil etmeyebilir. Üfleme erişimini, dönüş konumunu ve katlar arasındaki hava hareketini birlikte değerlendiririz.

Dış Hava ve Nem Yükü

Kapıdan giren hava, kontrollü taze hava beslemesinin yerine geçmez. Dış hava miktarını ve nem yükünü ortak alanın iklimlendirme hesabına dahil ederiz.

Değişken Debi ve Kısmi Yük

Fan hızını azaltırken gerekli dış hava miktarının ve nem kontrolünün sürmesi gerekir. Düşük doluluk programını yalnız sıcaklık ayarı üzerinden kurmayız.

Kiracı ve Ortak Alan Sınırları

Kiracı bağlantıları için kapasite, çalışma saati ve arıza sorumluluğu baştan ayrılır. Tüketim paylaşımında ölçülen değer ile hesaplanan payı açıkça belirtiriz.

Bakım ve Akustik Koordinasyon

Filtre, vana ve drenaj erişimi gece bakımını etkiler. Katalogdaki ses değeriyle gerçek atrium koşullarını ayırarak erişim ve titreşim risklerini inceleriz.

Yüklerin Eşzamanlılığı — ayrıntılar

Her mağazanın veya katın en yüksek ihtiyacı aynı saatte oluşmayabilir. Bununla birlikte çeşitlilik kabulü, merkezi cihazı gereğinden küçük seçmenin gerekçesi olamaz. Cephe yönleri, açık alan yoğunluğu, kiracı faaliyetleri ve işletme programı karşılaştırılarak tasarım yükü oluşturulur. Yük hesabının hangi kullanım varsayımlarıyla yapıldığı kaydedilir; sonradan artan ziyaretçi veya ekipman yükünün etkisi bu kayıt üzerinden kontrol edilir.

Kontrol: Hesaba esas ziyaretçi sayısı varsayımını ve seçilen tasarım saatini raporda belirtiriz. Cihaz seçimini yalnız toplam iç ünite kapasitesine göre yapmayız.

Atriumda Hava Dağıtımı — ayrıntılar

Yüksek bir atriumda termostatın gösterdiği sıcaklık ziyaretçinin hissettiği koşulu her zaman temsil etmez. Sıcaklık tabakalaşması, üfleme jetinin erişimi ve dönüş havasının konumu birlikte incelenir. Fazla yüksek hızla üfleme, alt seviyede cereyan oluşturabilir; kısa devre yapan hava ise şartlandırılmış havanın kullanım alanına ulaşmadan geri dönmesine yol açar. Menfez seçimi yalnız dekoratif görünüşe göre yapılmaz.

Kontrol: Üfleme erişimini, dönüş konumunu ve ziyaretçi seviyesindeki hava hızını yoğun saat ölçümleriyle birlikte değerlendiririz.

Dış Hava ve Nem Yükü — ayrıntılar

Ortak alanın gerekli dış hava debisi ile giriş kapılarından kontrolsüz gelen hava birbirinden ayrılır. Yazın dış hava yükünün nem bileşeni belirgin olabilir. İç ortam sıcaklığı yeterli görünürken nemin yüksek kalması, kapasite veya kontrol seçiminin yeniden incelenmesini gerektirir. Dış havanın hangi cihazda şartlandırıldığı ve yoğuşma suyunun nasıl uzaklaştırıldığı açıkça tanımlanır; VRF iç ünitesi taze hava cihazı sayılmaz.

Kontrol: Dış hava şartlarını, doluluk kabulünü ve nem kontrol yöntemini soğutma kapasitesi raporuyla birlikte teslim ederiz.

Değişken Debi ve Kısmi Yük — ayrıntılar

Günün sakin saatlerinde tüm alanın tam debiyle çalışması fan tüketimini ve konfor şikâyetini artırabilir. Değişken debi kararı alınırken cihazın çalışma sınırları, dış hava gereksinimi ve nem kontrolü korunur. Sadece fan hızını düşürmek, bazı zonların havasız kalmasına veya serpantin çalışma koşullarının bozulmasına neden olabilir. Debi değişiminin sensör ve kontrol stratejisiyle uyumlu olması gerekir.

Kontrol: Düşük doluluk senaryosunda gerekli dış havayı, son menfez debisini ve nem davranışını ayrı ayrı doğrularız.

Kiracı ve Ortak Alan Sınırları — ayrıntılar

Ortak alan ile mağaza sistemlerini aynı hatta bağlamak bazı yapılarda uygulanabilir; ancak kapasite, işletme saati ve arıza etkisi başlangıçta tanımlanmalıdır. Bir mağazanın gece çalışması tüm sistemi zorunlu olarak açık tutmamalıdır. VRF kullanılıyorsa üreticinin bağlantı oranı ve borulama sınırları ayrıca kontrol edilir. Sayaç ve raporlama yöntemi, gerçek tüketim ölçümü ile hesaplanmış paylaşımı birbirine karıştırmadan açıklanır.

Kontrol: Bağlantı şemasında ortak alanı, kiracı devrelerini, ölçüm noktalarını ve işletme sorumluluğunu açıkça işaretleriz.

Bakım ve Akustik Koordinasyon — ayrıntılar

AVM’de bakım çoğu zaman ziyaretçi saatleri dışında yapılır. Filtre değişimi, vana ve branşman erişimi ile drenaj temizliği için yeterli servis alanı bırakılmalıdır. Fan veya dış ünite sesi yakın mağazalara ve üst katlara taşınabilir. Ekipmanın katalog sesi, yerleşimden sonraki algılanan sesle aynı değildir; yapı bağlantısı ve çevre yansımaları ayrıca incelenir. Erişilebilirlik, cihaz seçiminden sonraya bırakılmaz.

Kontrol: Bakım güzergâhını, servis kapağını ve titreşim bağlantılarını mimari uygulama kapanmadan önce sahada kontrol ederiz.

Kanal tipi klima iç ünitesini ve hava kanalı bağlantısını monte ettik.
SCA uygulama fotoğrafı

Genel kanallı klima uygulamamız — EMT Ambulans Yönetim Binası: ofis iç ünitesi ve hava kanalı bağlantısı.

EMT Ambulans Yönetim Binası

Kontroller ve teslim

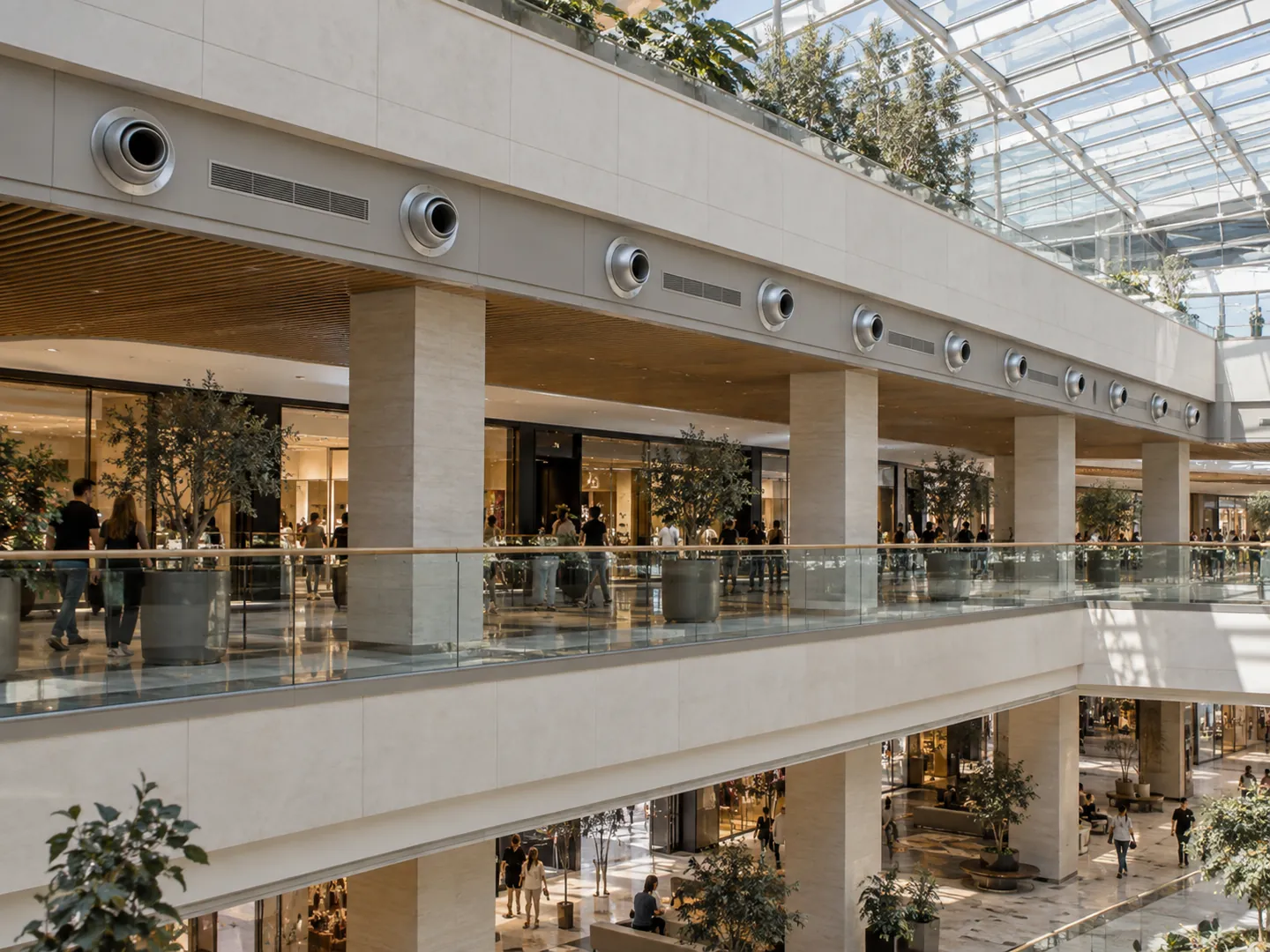

AVM atriumunda üfleme ve dönüş elemanlarının yerleşimi.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Önce hangi ortak alanı çözüyoruz?

Keşif verisi, aynı AVM içindeki farklı kullanım biçimlerine göre değişir.

Bölge / değişiklikÖncelikli değerlendirmeGerekli keşif verisi
Atrium
Ziyaretçi seviyesine hava erişimi ve katlar arası dağılım
Yükseklik, cephe, menfez konumu, ziyaretçi saatleri
Yemek katı
Oturma alanı ile mutfak egzozunun hava dengesi
Masa düzeni, egzoz ve telafi havası, işletme saatleri
Kiracı değişimi
Ortak altyapıya yeni bağlantının sınırı
Yeni cihaz listesi, bağlantı noktası, kapasite ve yetki dağılımı

Kat ve kullanım bölgesine göre çözüm

Bir alışveriş merkezinde en büyük ısı yükü her zaman aynı noktada oluşmaz. Sabah güneş alan giriş cephesi ile akşam kalabalıklaşan yemek katının ihtiyacı farklıdır. Yük hesabını cephe, aydınlatma, ziyaretçi profili ve gerçek işletme saatleri üzerinden kurarız. Mağazaların kapalı olduğu saatlerde çalışan ortak alanlar ayrıca incelenir. Böylece tek termostatın bütün yapıyı yönetmeye çalıştığı, bazı bölgeler soğurken diğerlerinin sıcak kaldığı bir işletme düzeninden kaçınırız.

Klima ve havalandırmayı ayrı görevleri olan, birlikte çalışması gereken sistemler olarak değerlendiririz. İç ünitelerin dolaştırdığı hava, gerekli dış hava miktarının yerine geçmez. Girişlerden sızan hava ve yoğun ziyaretçi kullanımı nem yükünü artırabilir. Bu nedenle yalnız duyulur soğutma kapasitesine bakmayız; dış hava şartlandırması, yoğuşma tahliyesi, filtre erişimi ve bakım saatlerini de proje başında planlarız. Kiracı değişikliği sırasında ortak alan sisteminin nasıl korunacağını teslim dokümanlarında açıklarız.

Yüke Göre Zonlama
Kat, cephe ve kullanım saatlerini ayrı değerlendirir; farklı ihtiyaçları aynı kontrol bölgesine zorlamadan cihaz ve sensör yerleşimini belirleriz.
Taze Hava Ayrı Hesaplanır
İç hava dolaşımıyla dış hava ihtiyacını karıştırmayız. Ortak alanın doluluk profili ve uygulanacak tasarım şartları üzerinden havalandırma yükünü hesaplarız.
İşletilebilir Altyapı
Bakım kapakları, drenaj erişimi ve arıza halinde bölgesel çalışma senaryosu tasarımın parçasıdır. Teslimden sonra müdahale edilemeyen gizli tesisatlar oluşturmamaya dikkat ederiz.

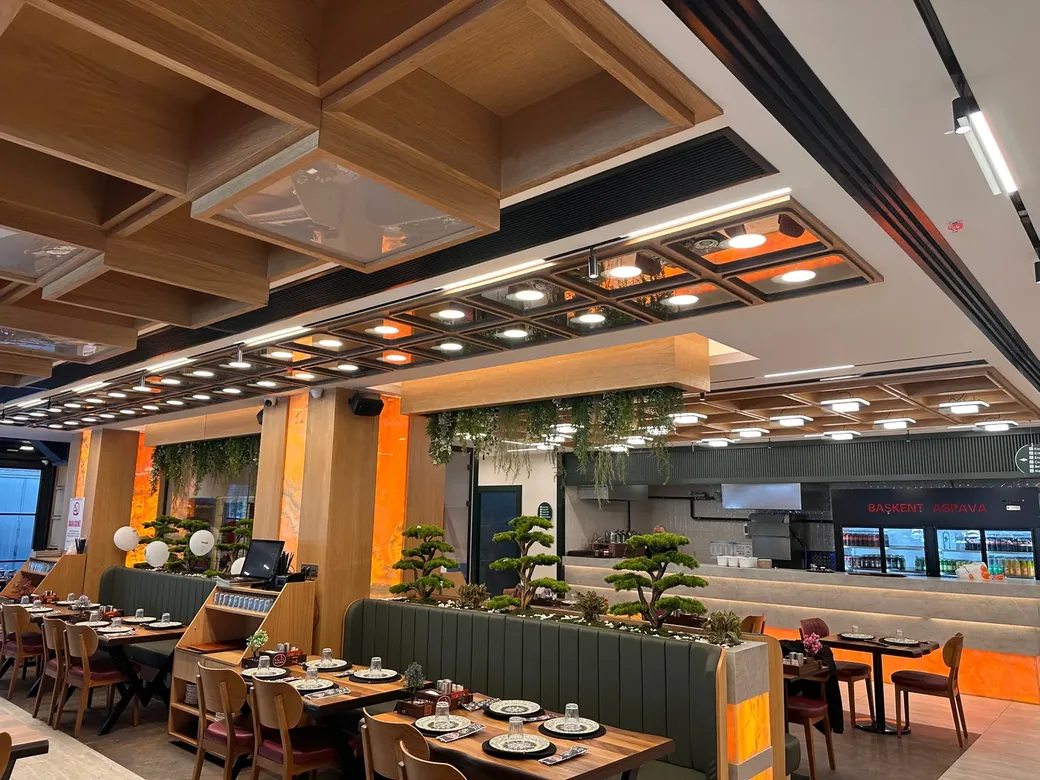

Restoran salonunun tavan menfezlerini monte ettik.
SCA uygulama fotoğrafı

Genel hava dağıtımı uygulamamız — Başkent ASPAVA Restoran: salon tavan menfezlerinin montajı.

Başkent ASPAVA Restoran

Kapı açılmaları yük hesabına girer.

Sık açılan giriş kapıları ve yüksek atriumlarda iç hava dağılımı ile dış hava sızıntısı birlikte incelenir. Zemin kattaki ziyaretçi konforunu sağlarken üst hacimde gereksiz soğutmayı önlemek için üfleme yönünü, sensör yüksekliğini ve cephe etkisini karşılaştırırız.

  • Kapı trafiği ve dış hava etkisi
  • Ziyaretçi seviyesinde sıcaklık ölçümü
  • Katlar arasında hava hareketi

İşletmeye teslim edilen kayıtlar

Debi ve Dağılım

Ana hat ve temsilî menfezlerde hava debisini ölçer, proje değerleriyle karşılaştırırız. Katlar arasındaki sıcaklık farkını kayıt altına alır; kısa devre veya cereyan oluşan noktaları inceleriz.

Yoğun Saat Kontrolü

Ziyaretçi yoğunluğuna yakın çalışma koşullarında sıcaklık ve nem eğilimini izleriz. Tek anlık ölçümle karar vermeyiz; farklı zonların aynı zaman dilimindeki davranışını karşılaştırırız.

Drenaj ve Servis

Yoğuşma tahliyesini su testiyle doğrular; erişim kapaklarını ve filtre değişim alanını kontrol ederiz. Tavan kapandıktan sonra müdahale gerektirecek eksikleri teslim öncesinde gideririz.

İşletme Senaryosu

Açılış, kapanış, düşük doluluk ve alarm durumlarını çalıştırırız. Kontrol programını, cihaz listesini ve ölçüm sonuçlarını işletme ekibine açıklayarak sorumluluk sınırlarıyla birlikte teslim ederiz.

Örnek teslim dosyası içeriği

Aşağıdaki yapı teslim kaydının başlıklarını gösterir; gerçek değerler uygulanan sistem ve yapılan kontrollerle doldurulur.

Kavramsal kiracı sorumluluk ayrımı

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek sorumluluk şemasıdır; gerçek bağlantı ve sözleşme sınırı keşifte belirlenir.

  1. Ortak alan altyapısı

    AVM işletmesinin belirlediği cihaz ve kontrol noktaları

  2. Kiracı bağlantı sınırı

    Kapasite, vana / bağlantı ve yetki kaydı

  3. Kiracı iç sistemi

    Kiracıya ait cihaz ve bakım işleri

Bağlantılar

  • Ortak alan altyapısı öğesinden Kiracı bağlantı sınırı öğesine bağlantıAltyapı teslim noktası
  • Kiracı bağlantı sınırı öğesinden Kiracı iç sistemi öğesine bağlantıBağlantı ve sorumluluk kaydı
Kayıt başlığıDosyada gösterilen bilgiİşletmenin kullanımı
Kat / zon
Bölge kodu, kullanım alanı, bağlı cihaz
Şikâyeti doğru bölgeyle eşleştirme
Hava debisi
Menfez ve zon bazında kontrol edilen değer / koşul
Dağıtım ve taze hava kontrolünün takibi
Sıcaklık / nem
Nokta, tarih, çalışma programı ve kullanım koşulu
Yoğun ve düşük kullanımın karşılaştırılması
Kiracı sorumluluğu
Ortak altyapı, kiracı bağlantısı, bakım ve alarm sınırı
Değişiklik ve arızada doğru sorumluya ulaşma

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. ASHRAE Handbook — Retail Facilities
  2. Mitsubishi Heavy Industries — KXZ VRF Technical Catalogue

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

AVM ortak alanında VRF kullanılabilir mi?

Yük ve yerleşim koşulları uygun olduğunda kullanılabilir. Ancak dış hava ihtiyacı, yüksek hacimde hava dağıtımı ve kiracı çalışma saatleri ayrıca değerlendirilmelidir. VRF seçimi tek başına havalandırma sorununu çözmez. Merkezi hava veya sulu sistem seçeneklerini de aynı konfor ve bakım hedefleriyle karşılaştırırız.

Yemek katı ile diğer katlar aynı kontrolle yönetilebilir mi?

Çalışma saatleri, doluluk ve nem yükü farklıysa aynı kontrol bölgesi genellikle uygun sonuç vermez. Yemek alanının oturma bölgesi, mutfak egzozu ve telafi havası arasında koordinasyon gerekir. Zon kararı, yalnız mimari kat sınırına göre değil gerçek kullanım ve ölçümlere göre verilir.

Sistem neden bazı bölgeleri fazla soğutur?

Hatalı sensör konumu, yetersiz zonlama, dengesiz hava debisi veya dönüş havasının kısa devresi buna neden olabilir. Önce cihaz kapasitesini artırmak yerine hava dağılımını ve kontrol davranışını inceleriz. Sorunun yoğun saatlerde mi, sakin saatlerde mi oluştuğu da çözümü değiştirir.

Mağaza değişikliğinde ortak sistem yeniden projelendirilir mi?

Her değişiklik tüm yapıyı yeniden projelendirmeyi gerektirmez. Bununla birlikte kapasite, bağlantı, debi ve işletme saati değişikliği kontrol edilmelidir. Yeni kiracının ihtiyacı mevcut kabulü aşıyorsa ilgili devre güncellenir. Güncel cihaz listesi ve uygulama şeması olmadan ek bağlantı kararı vermeyiz.

Mevcut AVM açıkken çalışma yapılabilir mi?

Etaplı ve gece uygulaması mümkündür; çalışma alanı, kesinti süresi ve güvenli erişim planlanmalıdır. Toz, gürültü ve yoğuşma suyu riski ziyaretçi alanları açısından kontrol edilir. Geçici çalışma yöntemi ile kalıcı teslim koşullarını ayrı belirler; işletmeyle koordineli bir uygulama programı hazırlarız.
