Multi split sisteminde odaların yükünü ve aynı anda kullanımını birlikte değerlendirerek iç ve dış ünite kombinasyonunu seçeriz. SCA Mühendislik montaj, drenaj, hava yolları ve ortak çalışma modu sınırını kullanıcıyla netleştirir.

Özkan Acar Konutları uygulama arşivinden, odada monte edilmiş duvar tipi klima iç ünitesi.
SCA uygulama fotoğrafı Özkan Acar Konutları — duvar tipi klima iç ünite kurulumumuz. Proje kaydı

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları
Bu sayfada

Kapsam ve Teklif

Bağımsız ayar ve ortak kapasite

Cihaz seçimi oda sayısı yanında eşzamanlı yük, dış ünite alanı ve süreklilik ihtiyacına dayanır.

Hizmette ele alınan işler

  • Oda bazlı yük ve kombinasyon değerlendirmesi
  • Boru, drenaj ve dış ünite yerleşiminin koordinasyonu
  • Teklif kapsamındaki oda ve eşzamanlı çalışma testleri

Kapsamın sınırları

  • Taze hava ihtiyacı ayrı havalandırma çözümüyle değerlendirilir.
  • Ortak dış ünitenin arızasından etkilenecek odalar seçimde açıklanır.

Doğru kombinasyon, doğru uygulama bütçesi.

Multi split maliyeti dış ünite, iç ünite türleri ve gerçek tesisat düzeni üzerinden belirlenir. Kanallı çözümde hava tarafı işleri, bitmiş yapıda koruma ve onarım kapsamı ayrıca değerlendirilir. Drenaj pompası, dış ünite kaidesi ve erişim gereksinimi teklif kalemlerine eklenir. Keşifte teknik ihtiyacı ve bütçeyi birlikte karşılaştırır; cihaz paketi ile eksiksiz montaj ve test bedelini açıkça ayırırız.

  • İç ünite sayısı ve kombinasyon
  • Boru güzergâhı ve kotlar
  • Kanallı çözüm ve drenaj yöntemi
  • Dış ünite erişimi ve mevcut yapı

Teklif İçin Gerekli Bilgiler

  • Oda planları ve cephe yönleri
  • Gündüz, gece ve eşzamanlı kullanım
  • İç ünite tipi ve tavan koşulları
  • Dış ünite alanı, kotlar ve drenaj

Teklif Kapsamı

Seçimi ve Kapsamı Etkileyen Veriler

Sistem Tercihi

İncelenen bilgi
Dış ünite alanı ve kullanım biçimi.
Karara etkisi
Tekli split, multi split ve uygun diğer seçenekleri işletme sınırı ve servis ihtiyacıyla birlikte karşılaştırırız.

İç Ünite

İncelenen bilgi
Oda yükü ve yerleşim koşulu.
Karara etkisi
Duvar tipi veya kanallı çözümü yalnız görünüşe göre seçmez; debi, hava dağıtımı ve erişimi birlikte değerlendiririz.

Kombinasyon

İncelenen bilgi
Oda kapasiteleri ve eşzamanlı talep.
Karara etkisi
Desteklenen kombinasyonu doğrular; dış ünitenin gerçek çalışma koşulunda yeterli kapasiteyi sağlayıp sağlamadığını kontrol ederiz.

Yerleşim

İncelenen bilgi
Hatlar, kot ve dış ünite havası.
Karara etkisi
Borulama sınırını ve hava dolaşımını birlikte inceler; uygunsuz konumu yalnız kısa metraj avantajıyla kabul etmeyiz.

Sistem Seçiminde Teknik Koşullar

Kombinasyon ve Kapasite Paylaşımı

Oda kumandalarının bağımsız olması eşzamanlı nominal kapasite garantisi değildir. Oda yüklerini üreticinin desteklediği kombinasyon ve kapasite paylaşımıyla karşılaştırırız.

Ortak Çalışma Modu

Ortak devrede karşıt ısıtma ve soğutma her modelde mümkün değildir. Mod önceliğini ve çakışan komutlara cihazın tepkisini kullanıcı beklentisiyle eşleştiririz.

Boru Uzunluğu ve Kot

Tek hat, toplam uzunluk ve kot farklı sınırlara sahip olabilir. Gerçek güzergâhı model tablosuna göre kontrol ederek değişiklikleri seçim hesabına işleriz.

Kanallı İç Ünitenin Hava Tarafı

Kanallı cihazın fan basıncı kanal, filtre ve menfez direncini karşılamalıdır. Gizleme sırasında dönüş açıklığı, filtre servisi ve drenaj erişimi korunur.

Dış Ünite Hava Dolaşımı

Dar dış ünite yerinde atılan havanın tekrar emilmesi çalışma koşulunu bozabilir. Üretici boşluklarını, giriş-atış yönünü ve servis erişimini birlikte kontrol ederiz.

Drenaj ve Bağlantı Kalitesi

Her oda hattının drenajı ve soğutucu bağlantısı ayrı doğrulanır. Kaçak testi, vakum ve birlikte çalışma kayıtları farklı kontroller olarak teslim edilir.

Kombinasyon ve Kapasite Paylaşımı — ayrıntılar

Dış ünitenin izin verdiği iç ünite kombinasyonları ürün ailesine bağlıdır. Tek bir odanın veya bütün odaların çalışması sırasında kapasite dağılımı değişebilir. Kombinasyon tablosu aynı iç ünite kapasitesinin farklı dış ünitelerde nasıl davranacağını gösterir. İzin verilen bağlantı ile tasarım anında karşılanan yük birbirinden ayrılır. İç ünite etiketlerini toplayarak dış ünitenin gerçek eşzamanlı kapasitesi hakkında kesin sonuç çıkarmayız.

Kontrol: Oda yüklerini üreticinin kombinasyon verisiyle karşılaştırır; birlikte çalışma koşulundaki kapasite kabulünü kullanıcıya açıklarız.

Ortak Çalışma Modu — ayrıntılar

Yerel kumandalar oda sıcaklığını ayrı ayarlayabilir; fakat ortak soğutucu devrede bütün mahallerin farklı ana modlarda çalışması her sistemde mümkün değildir. Bazı kullanıcıların ısıtma, diğerlerinin soğutma beklediği durum seçilen ürünle doğrulanmalıdır. Mod önceliği ve çakışan talepler karşısında cihazın verdiği tepki incelenir. Bağımsız kumanda ifadesini sınırsız bağımsız sistem olarak sunmayız; işletme beklentisini ürünün gerçek mimarisiyle eşleştiririz.

Kontrol: Isıtma ve soğutma beklentilerini oda bazında belirler; mod çakışmasında sistemin davranışını seçilen ürün dokümanıyla doğrularız.

Boru Uzunluğu ve Kot — ayrıntılar

Her iç ünite hattının uzunluğu ile toplam sistem uzunluğu ayrı sınırlar olabilir. Dış ünite ile iç ünite arasındaki kot ve iç üniteler arasındaki fark da değerlendirilir. Çap ve ilave akışkan hesabı ürünün ilgili tablosuna dayanır. Mimari olarak uygun görünen uzatmanın üretici sınırına uygun olması gerekir. Hatlar uygulamada değişirse hesap ve montaj planı güncellenmeden eski seçime güvenilmez.

Kontrol: Gerçek hatları ve kotları ayrı kaydeder; çap, uzunluk ve ilave akışkan koşulunu model tablosuna göre kontrol ederiz.

Kanallı İç Ünitenin Hava Tarafı — ayrıntılar

Kanallı cihazın uygunluğu yalnız soğutma kapasitesiyle belirlenmez. Fanın kullanılabilir statik basıncı; kanal, filtre, dirsek ve menfezlerin toplam direnciyle karşılaştırılır. Dönüş açıklığının dar olması debiyi azaltabilir ve sesi artırabilir. Mobilya ya da tavan içine gizleme sırasında bakım kapağı bırakılır. Menfez seçimini dekoratif boyuttan önce hava erişimi ve gerekli debi üzerinden yaparız.

Kontrol: Cihaz fan verisini kanal hesabıyla eşleştirir; menfez debisini, dönüş açıklığını ve filtre erişimini sahada doğrularız.

Dış Ünite Hava Dolaşımı — ayrıntılar

Dış ünite dar bir balkon veya kapalı hacimde kendi sıcak havasını tekrar emerse çalışma koşulu bozulabilir. Katalogdaki boşluk koşulları model ve yerleşime göre incelenir. Dekoratif kafesin açıklığı tek başına yeterli değildir; giriş ve atış yönleri değerlendirilir. Servis erişimi, komşu mahallere ses etkisi ve su tahliyesi de planlanır. Ünite yalnız boş bir yere sığdığı için uygun yerleşmiş sayılmaz.

Kontrol: Emiş ve atış yollarını, üretici boşluklarını ve servis güzergâhını yerinde kontrol ederek dış ünite konumunu belirleriz.

Drenaj ve Bağlantı Kalitesi — ayrıntılar

Her iç ünitenin yoğuşma suyu ayrı güzergâh üzerinden güvenli tahliye edilmelidir. Doğal eğim sağlanamıyorsa pompa seçimi ve bakım erişimi değerlendirilir. Soğutucu bağlantılarında model talimatına uygun yöntem ve tork kullanılır; kaçak testi ve vakum birbirinin yerine geçmez. İzolasyon birleşimleri kapatılmadan kontrol edilir. Montaj sonunda tek bir cihazın soğuk üflemesi bütün odaların ve hatların doğru kurulduğunu göstermediği için ayrı test gerekir.

Kontrol: Her hattın drenajını ve bağlantısını ayrı test eder; kaçak, vakum ve eşzamanlı çalışma kayıtlarını teslim ederiz.

Duvar tipi klima iç ünitesini kurduk.
SCA uygulama fotoğrafı

Özkan Acar Konutları — duvar tipi klima iç ünite kurulumumuz.

Özkan Acar Konutları

Kontroller ve teslim

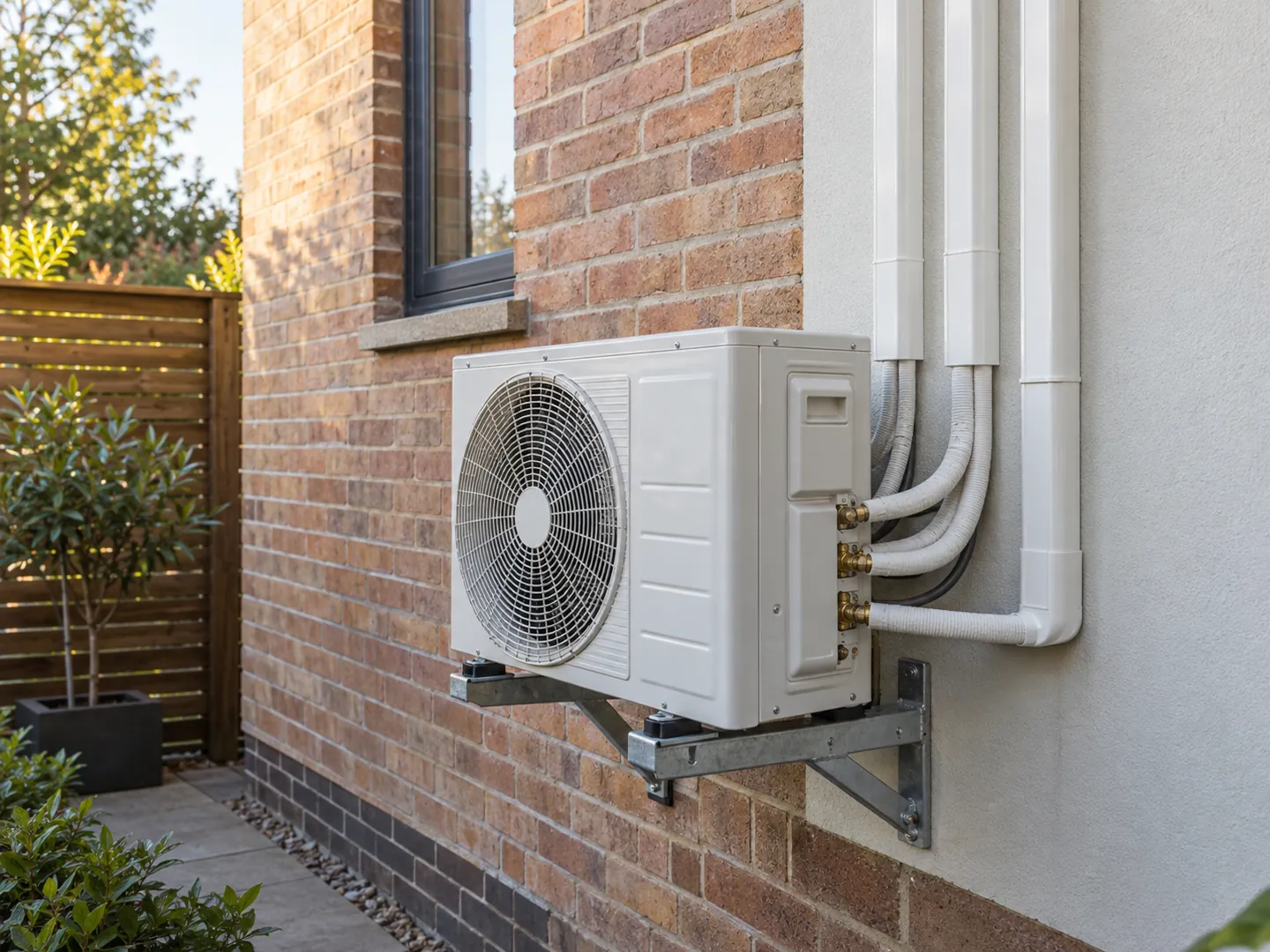

Multi split iç ünite ve dış ünite yerleşimi.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Oda kumandası, sınırsız mod bağımsızlığı değildir

Sıcaklığı odadan ayarlayabilirsiniz; bir odanın ısıtma, diğerinin soğutma istemesi seçilen ortak devrede desteklenmeyebilir.

Keşifte soruyoruz

Odaların aynı saatlerde karşıt mod istemesi gerekiyor mu? Gerekiyorsa model dokümanını doğrular, farklı devre veya mimari seçeneğini değerlendiririz.

Tekli split, multi split veya VRF?

Kesin özellikler ürün ailesine bağlıdır; aşağıdaki başlıklar keşif karşılaştırmasını düzenler.

BaşlıkTekli splitMulti splitVRF
Dış ünite alanı
Her bağımsız devre için yer gerekir
Bir dış üniteye birden çok oda bağlanabilir
Ürün mimarisine göre dış ünite grubu
Eşzamanlı kullanım
Devreler ayrı değerlendirilir
Kombinasyon kapasite paylaşımı kontrol edilir
Devre yükü ve bağlantı oranı birlikte hesaplanır
Ortak mod
Bağımsız devreler ayrı modda olabilir
Çoğu ortak devrede ana mod sınırı vardır
Isı pompası / geri kazanım mimarisi belirleyicidir
Arıza etkisi
Genellikle ilgili devre
Ortak dış üniteye bağlı odalar
Bağlı grup ve mimariye göre etki

Oda kullanımı ve ortak sistem sınırı

Multi split, dış ünite yerinin sınırlı olduğu yapılarda değerlendirilir; tekli split ve VRF arasında yalnız cihaz sayısına göre seçim yapılmaz. Her oda için uygun iç ünite tipi ve yük belirlenir. Dış ünitenin desteklediği kombinasyon, tek hat ve toplam boru sınırları kontrol edilir. Ortak devredeki çalışma modu ve eşzamanlı kapasite paylaşımı, aile veya ofis kullanım biçimiyle karşılaştırılarak karar verilir.

Duvar tipi cihaz kolay yerleşebilir; gizli kanallı çözüm ise hava dağıtımı ve servis erişimi açısından başka bir tasarım ister. İç ünitenin tavan ya da mobilya içine gizlenmesi, gerekli dönüş ve üfleme yollarının daraltılması anlamına gelmemelidir. Dış ünitenin hava dolaşımı, drenaj eğimi ve elektrik altyapısı beraber incelenir. Test sonunda yalnız her odanın ayrı çalışması değil, birlikte kullanıldığında sistemin davranışı da değerlendirilir.

Oda Bazlı Yük
Salon, yatak odası ve ofisin cephe ile kullanım farklarını hesapta ayırır; bütün odalara aynı kapasiteyi otomatik olarak seçmeyiz.
Birlikte Çalışma Kontrolü
Üreticinin kombinasyon tablosunu eşzamanlı kullanım beklentisiyle karşılaştırır; toplam etiket kapasitesini dış ünitenin her anda verdiği kapasite saymayız.
Erişilebilir Yerleşim
İç ve dış ünitelerin hava ve bakım alanlarını korur; dekoratif gizleme sırasında dönüş yolunun ve servis erişiminin kapanmasını önleriz.
Multi klima dış ünitelerini cepheye monte ettik.
SCA uygulama fotoğrafı

Özkan Acar Konutları — cephede multi klima dış ünite montajımız.

Özkan Acar Konutları

Gündüz ve gece kullanımı ayrılır.

Salon ve yatak odalarının kullanım zamanları farklıysa yük profili buna göre değerlendirilir. Bununla birlikte bütün odaların aynı anda açılabileceği durum da kontrol edilir. İç ünite yönü, uyku alanında hava hissi ve dış ünitenin komşu mahallere ses etkisi birlikte incelenir.

  • Oda kullanım zamanları
  • Eşzamanlı tam çalışma ihtiyacı
  • Yatak ve oturma alanına üfleme

Gizli kanallı yerleşimde korunacak erişimler

Kavramsal şema dönüş açıklığı, servis kapağı ve drenaj erişimini ayrı gösterir; gerçek yerleşim cihaz talimatı ve mimari planla belirlenir.

Temsili gizli kanallı iç ünite

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz kavramsal gizli kanallı yerleşimdir. Numaralar cihaz, dönüş açıklığı, servis kapağı, drenaj erişimi ve üfleme menfezine karşılık gelir. Gerçek geometriler, montaj mesafeleri, filtre yönü ve drenaj yöntemi seçilen cihaz belgesiyle belirlenir.

  1. Kanallı iç ünite

    Uygun fan ve kapasite seçimi

  2. Dönüş açıklığı

    Daraltılmayan hava yolu

  3. Servis kapağı

    Filtre ve fan erişimi

  4. Drenaj erişimi

    Hat / pompa bakım noktası

  5. Üfleme menfezi

    Gerekli debi ve erişim

Bağlantılar

  • Dönüş açıklığı öğesinden Kanallı iç ünite öğesine bağlantıDönüş havası
  • Kanallı iç ünite öğesinden Üfleme menfezi öğesine bağlantıÜfleme havası
  • Servis kapağı öğesinden Kanallı iç ünite öğesine bağlantıBakım yolu
  • Kanallı iç ünite öğesinden Drenaj erişimi öğesine bağlantıYoğuşma tahliyesi
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Temsili gizli kanallı iç üniteÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Temsili tavan içi teknik hacimKanallı iç üniteDönüş yoluÜfleme kanalıFiltreServis / sökme erişimiKavramsal tavan düzlemiYoğuşma tahliye yoluDönüş açıklığı → Kanallı iç ünite · Dönüş havasıKanallı iç ünite → Üfleme menfezi · Üfleme havasıServis kapağı → Kanallı iç ünite · Bakım yoluKanallı iç ünite → Drenaj erişimi · Yoğuşma tahliyesi1Kanallı iç ünite2Dönüş açıklığı3Servis kapağı4Drenaj erişimi5Üfleme menfezi

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Özkan Acar Konutları

Mevcut fotoğraflarda cephe dış ünitesi ve duvar tipi iç ünite montajımız görülür.

Süleyman Çoruh Evi

Mutfak dolabına entegre gizli kanallı klima ve slot menfez uyguladık. Hava yolu ve servis ihtiyacı bu tür gizlemelerde birlikte çözülür.

Her oda ve birlikte çalışma kontrolü

Model ve Hat Eşlemesi

İç ünite hatlarını ve elektrik bağlantılarını doğru oda ile eşleştiririz. Model kombinasyonunu ve gerçek metrajı kaydeder; çap ve ilave akışkan kabulünü uygulama planıyla doğrularız.

Kaçak ve Vakum

Bağlantıları üretici prosedürüyle kontrol eder, kaçak testi ve vakum kayıtlarını tamamlarız. Bu işlemlerin ayrı amaçlarını teslim dosyasında gösterir; yalnız deneme çalışmasına dayanarak hat uygunluğu ilan etmeyiz.

Su ve Hava Kontrolü

Her iç ünitenin drenajını su testiyle deneriz. Kanallı cihaz varsa hava debisini ve dönüş yolunu inceler; filtre ve pompa erişiminin kullanılabilir olduğunu sahada kontrol ederiz.

Birlikte Çalışma

Odaları tek tek ve birlikte çalıştırırız. Kumanda ve ortak mod davranışını kullanıcıya açıklar; bakım, kullanım ve alarm bilgilerinin yanı sıra güncel cihaz listesini teslim ederiz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Mitsubishi Heavy Industries — Multi Split Technical Catalogue and Combination Tables
  2. Mitsubishi Heavy Industries — SCM Multi Split
  3. Daikin — VRV IV Installer and User Reference Guide

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Multi split ile VRF aynı sistem mi?

İkisi de bir dış ünite grubuyla birden fazla iç üniteyi çalıştırabilir; ancak kapasite, bağlantı ve kontrol mimarileri farklıdır. Oda sayısı tek başına seçim ölçüsü değildir. Ürün ailesinin çalışma sınırları, kullanım saatleri ve gelecekteki ilave beklentisi değerlendirilir. Her projeyi aynı sistem adı altında çözmeyiz.

Bütün odalar aynı anda çalışabilir mi?

Desteklenen kombinasyon uygun olduğunda çalışabilir. Bununla birlikte her odanın aynı anda nominal etiket kapasitesini alacağı varsayılmaz. Oda yükleri ve üretici kapasite paylaşımı verileri birlikte kontrol edilir. Kullanıcının eşzamanlı beklentisini keşifte belirler; dış üniteyi bu ihtiyaç üzerinden seçerek çalışma sınırlarını açıklarız.

Bir oda ısıtırken diğeri soğutabilir mi?

Her multi split sistem bu özelliği sağlamaz. Ortak devre ve kontrol önceliği seçilen ürün ailesine bağlıdır. Bağımsız oda kumandası bulunması karşıt ana modların aynı anda çalışacağı anlamına gelmez. Böyle bir ihtiyaç varsa teknik dokümanı doğrular, gerekirse farklı devre veya sistem seçeneği değerlendiririz.

İç üniteyi dolap içine gizleyebilir miyiz?

Uygun kanallı cihaz ve doğru hava yollarıyla bazı yerleşimler yapılabilir. Ancak cihazın sığması yeterli değildir. Dönüş açıklığı, kanal basıncı, menfez erişimi ve filtre servisi korunmalıdır. Duvar tipi cihazı hava akışı kısıtlanan bir dolaba kapatmayı uygun çözüm saymayız; yerleşimi teknik gereksinime göre değerlendiririz.

Tek dış ünite arızalanırsa bütün odalar etkilenir mi?

Ortak dış üniteye bağlı odalar aynı arızadan etkilenebilir. Bu nedenle süreklilik beklentisi seçimde önemlidir. Kritik bir mahal için ayrı çözüm gerekebilir. Dış ünite sayısını azaltmanın servis ve işletme sonucunu kullanıcıya açıklar; bakım erişimini ve olası kesinti etkisini cihaz seçiminden sonra bırakmayız.
