AVM Mağaza Mekanik Tesisat Uygulaması

AVM mağazasının klima, havalandırma, yangın ve sıhhi tesisatı bina altyapısıyla uyumlu planlanır. SCA Mühendislik kapasite tahsisini ve bağlantı sınırlarını başlangıçta netleştirir; tavan koordinasyonu, test ve teslimi açılış takvimine yerleştirir.

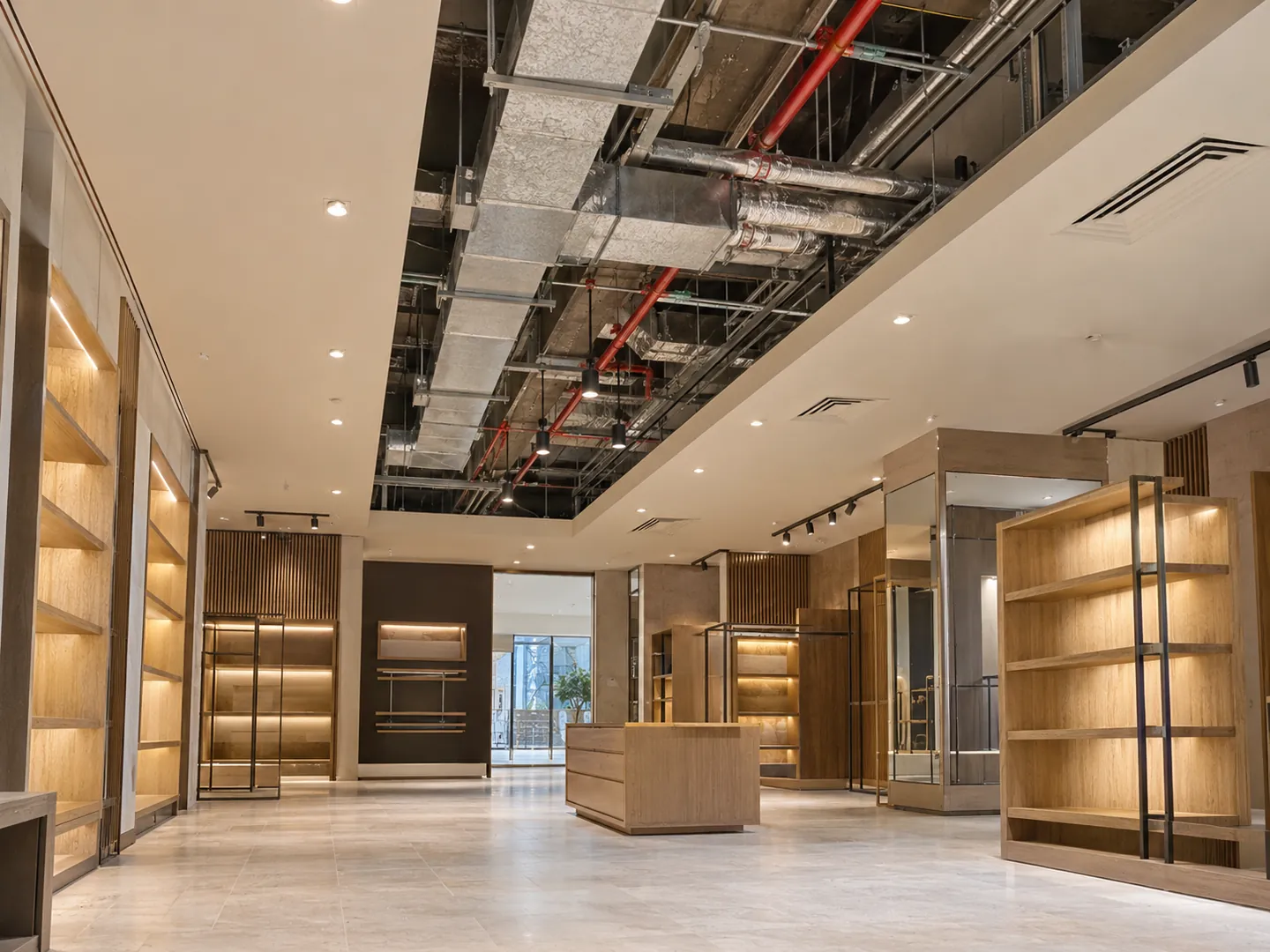

Mağaza tavanında ayrı klima, drenaj ve yangın suyu hatlarının koordinasyonunu anlatan yapay zekâ üretimi temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

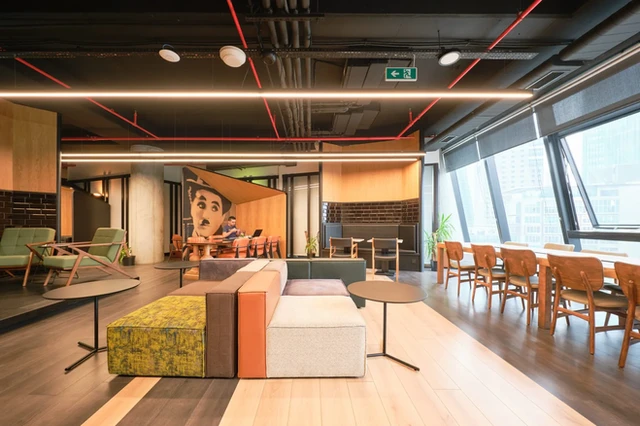

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları
Bu sayfada

Kapsam ve Teklif

Mağaza içi uygulama ve bina bağlantıları

Kiracı alanı ve ortak bina işlerinin sorumluları yazılı olarak ayrılır.

Hizmette ele alınan işler

  • Tahsis verisi ile mağaza yükünün karşılaştırılması
  • Kanal, boru, drenaj, terminal ve yangın revizyonunun koordinasyonu
  • Tavan kapanmadan kontroller ve son uygulama dosyası

Kapsamın sınırları

  • Ortak sistem değişikliği, kesinti ve ek çalışma bina yönetimiyle onaylanır.
  • Yangın projesi ve yapısal/elektrik işleri ilgili sorumlularla koordine edilir.

Teklifte Kiracı ve Bina İşlerini Ayırıyoruz

AVM mağaza bedelini cihaz sayısı tek başına açıklamaz. Merkezi bağlantının uygunluğu, hat revizyonu, tavan içi erişim, yönetim çalışma koşulları ve devreye alma kapsamı maliyeti değiştirir. Bina tarafında yapılacak işler ile mağaza içindeki montajı ayrı belirtiriz. Gece çalışması, kesinti planı ve dekorasyon koordinasyonunu gerçek takvimle değerlendiririz. Mağaza konsepti ve altyapı bilgisi doğrulanmadan yalnız metrekare üzerinden kesin fiyat vermiyoruz.

  • Merkezi kaynak ve terminal uygunluğu
  • Kanal, boru, drenaj ve yangın revizyonları
  • Tavan erişimi ve çalışma takvimi
  • Ölçüm, kontrol entegrasyonu ve teslim kapsamı

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif İçin Gerekli Bilgiler

  • Bina mekanik şartnamesi ve kapasite tahsisi
  • Mağaza konsepti, raf ve tavan planı
  • Merkezi bağlantılar ve mevcut kotlar
  • Açılış tarihi, mesai ve çalışma izinleri

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Mağazaya bırakılan boru veya kanal ağzı, istenen her kapasitenin mevcut olduğunu göstermez. Bina yönetiminden tahsis edilen debi, sıcaklık, basınç ve çalışma saatlerini öğreniyoruz. Bu verileri aydınlatma, vitrin, insan yoğunluğu ve cihaz yükleriyle karşılaştırıyoruz. Merkezi sistemin sınırı içinde kalacak bir terminal seçimi yapıyor; ilave bağımsız cihaz gerekiyorsa yer, elektrik, drenaj ve yönetim şartlarını beraber değerlendiriyoruz.

Tavan dekorasyonu, raf ve bölme yerleşimi tamamlanmadan hava dağılımı ile bakım erişimini koordine ediyoruz. Sonradan eklenen yüksek raf veya kapalı oda, daha önce dengelenmiş hava düzenini değiştirebilir. Yangın tesisatı değişikliklerini ilgili proje sorumluları ve bina işletmesiyle ele alıyoruz. Açılış tarihine yetişmek için testleri atlamıyor; bağlantı, uygulama, ölçüm ve teslim adımlarını mağazanın gerçek iş programına yerleştiriyoruz.

Bina Sınırı Önce Netleşir
Kiracıya tahsis edilen kapasite, bağlantı ve sorumlulukları başlangıçta yazılı ayırıyoruz. Ortak sistemde izinsiz değişiklik yapmadan uygulanabilir çözümü bina işletmesiyle birlikte belirliyoruz.
Tavan Ortak Bir Plandır
Kanal, boru, sprinkler, aydınlatma ve bakım kapağını aynı yerleşimde inceliyoruz. Tavan tasarımında hava dağılımını ve cihazlara bakım erişimini birlikte koruyoruz.
Açılıştan Önce Ölçüm
Cihazın açılmasını teslim saymıyoruz. Su ve hava dağılımını, drenajı, çalışma saatlerini ve gerekli ortak sistem sinyallerini gerçek mağaza senaryosunda kontrol ediyoruz.
Akasya AVM Build-A-Bear mağazasında tavan difüzörleriyle hava dağıtımı.
SCA uygulama fotoğrafı

Akasya AVM Build-A-Bear mağazasında tavan difüzörleriyle hava dağıtımı.

Akasya AVM Build-A-Bear Mağazası

Boş Alan Yeni Kullanıma Dönüşüyor

Teslim edilen altyapıyı mağaza konsepti ve yükleriyle karşılaştırıyoruz. Bağlantı noktası, kullanılabilir kapasite ve bina çalışma saatleri başlangıç verisidir. Satış alanı, depo ve personel hacimlerini ayrı değerlendirip uygulama kapsamını yönetimin şartlarıyla birlikte netleştiriyoruz.

  • Bina kapasite tahsis belgesi
  • Satış, depo ve personel planı
  • Bağlantı ve sorumluluk sınırları

Seçimi ve Kapsamı Etkileyen Veriler

Kaynak

İncelenen bilgi
Bina tahsisi, sıcaklık, debi ve çalışma takvimi
Karara etkisi
Mağaza yükünü karşılayacak terminal çözümünü seçer, eksik kapasiteyi ortak sistem sorumlularıyla uygulamadan önce açıkça değerlendiririz.

Yerleşim

İncelenen bilgi
Raf, vitrin, bölme, aydınlatma ve tavan planı
Karara etkisi
Hava atışı, dönüş yolu ve bakım erişimini ortak uygulama çiziminde göstererek değişiklikleri montaj öncesinde çözeriz.

Bağlantı

İncelenen bilgi
Su, dış hava, drenaj ve yangın bağlantı noktaları
Karara etkisi
Kiracı ve bina kapsamını yazılı ayırır, ilgili onay ve kesinti koşullarını uygulama takvimine işleriz.

İşletme

İncelenen bilgi
Açılış, temizlik ve mesai dışı kullanım saatleri
Karara etkisi
Kontrol izinlerini ve ek çalışma yöntemini tanımlar, gerçek kullanım senaryosuyla son cihaz ayarlarını birlikte doğrularız.

Sistem Seçiminde Teknik Koşullar

Tahsis Edilen Kapasite ile Gerçek Mağaza Yükü

Bina kapasite tahsisi, sıcaklık/debi ve çalışma saatleri mağaza yüküyle karşılaştırılır.

Hidrolik Kontrol ve Komşu Kiracılar

Terminal ve vana ayarı, ortak dağılım ve mevcut basınç koşuluyla koordine edilir.

Taze Hava, Dönüş Havası ve Kapalı Depo

Satış, depo ve personel alanlarının dış hava ve dönüş yolları ayrı değerlendirilir.

Drenaj ve Tavan Kapatılmadan Bakım

Drenaj ve filtre/vanaya bakım erişimi tavan kapanmadan denenir.

Yangın Tesisatı ile Mimari Revizyonun Koordinasyonu

Tavan, raf ve bölme revizyonunun yangın sistemine etkisi ilgili proje sorumlusuyla değerlendirilir.

Kontrol Senaryosu ve Kullanıcı Teslimi

Mesai dışı kapasite, kontrol izinleri ve kullanım sınırı teslimden önce netleşir.

Tahsis Edilen Kapasite ile Gerçek Mağaza Yükü — ayrıntılar

Mağaza yükü yalnız zemin alanına bağlı değildir; aydınlatma, vitrin, insan yoğunluğu, cihazlar ve komşu hacimlerle ilişkiler de sonucu etkiler. Merkezi tesisten bırakılan su veya hava bağlantısını kapasite garantisi saymayız. Tasarım verisini bina yönetiminden alıp mağazanın beklenen kullanımıyla karşılaştırırız. Yük ve mevcut kaynak uyuşmuyorsa cihaz sayısını artırmadan önce tahsis, ilave kaynak ve çalışma takvimi seçeneklerini değerlendirmek gerekir.

Kontrol: Mağaza yüklerini bina tarafından sağlanan sıcaklık, debi ve çalışma saatleriyle karşılaştırıp tahsis ile tasarım ihtiyacını ayrı kayıtlar halinde netleştiriyoruz.

Hidrolik Kontrol ve Komşu Kiracılar — ayrıntılar

Sulu klima sisteminde terminal kapasitesi kadar su debisi ve kullanılabilir diferansiyel basınç önemlidir. Bir mağazadaki vana veya pompa değişikliği ortak dağılımı etkileyebilir. Kontrol ve balans vanasını debi, bağlantı koşulu ve üretici çalışma sınırıyla seçeriz. Basınçtan bağımsız vana da gerekli çalışma aralığı sağlanmadan sınırsız dengeleme yapmaz. Terminal ayarını merkezi sistemle koordine edip düşük ve yüksek talep davranışını birlikte inceleriz.

Kontrol: Terminal debisini, mevcut diferansiyel basıncı ve seçilen vananın çalışma aralığını karşılaştırıp kiracı hattındaki ayarın ortak sistemle uyumunu ölçümle doğruluyoruz.

Taze Hava, Dönüş Havası ve Kapalı Depo — ayrıntılar

Klima cihazı soğutuyor diye dış hava ihtiyacı karşılanmış sayılmaz. Satış, depo ve personel hacimlerinin kullanımını ayırarak dış hava ve egzoz düzenini değerlendiririz. Bölme değişikliği dönüş yolunu kapatabilir; koridora rastgele hava boşaltmak da ortak alan dengesini etkileyebilir. Kanal ve terminal yerleşimini gerçek debiyle inceler, yönetimin izin verdiği bağlantıyı kullanırız. Yalnız menfez boyutundan havalandırma performansı çıkarmayız.

Kontrol: Hacim kullanımını, dış hava tahsisini ve üfleme-dönüş yollarını aynı planda gösterip bölme ve raf değişikliklerinin dağılıma etkisini ölçerek doğruluyoruz.

Drenaj ve Tavan Kapatılmadan Bakım — ayrıntılar

Soğutma terminalinin yoğuşma tahliyesi, mevcut kotlar ve cihazın drenaj koşuluyla planlanır. Tavan içindeki en kısa güzergâh her zaman uygun eğim veya servis erişimi sağlamaz. Gerekli sifon veya pompa seçimi üretici düzenine bağlıdır; bütün terminallere aynı detayı kopyalamayız. Filtre, vana, motor ve drenaj bakımını gösteren erişim alanlarını dekorasyon planına işleriz. Tavan kapatılmadan kontrollü tahliye denemesi ve erişim incelemesi yaparız.

Kontrol: Drenaj kotunu ve ürüne uygun bağlantıyı kontrol edip filtre, vana ve pompa erişimini tavan planında göstererek kapatma öncesi deneme yapıyoruz.

Yangın Tesisatı ile Mimari Revizyonun Koordinasyonu — ayrıntılar

Asma tavan, yüksek raf ve yeni bölmeler yangın tesisatının yerleşim ve erişim koşullarını değiştirebilir. Sprinkler başlığını dekorasyona uysun diye yalnız yer değiştirerek teslim etmeyiz. Etkilenen yangın projesi, hidrolik değerlendirme ve ilgili kontrol görevlerini yetkin sorumlularla koordine ederiz. Bina sistemi üzerinde kesinti veya değişiklik gerekiyorsa işletmenin çalışma planı esas alınır. Mekanik montajın kapsamını alarm ve bina kontrolü sorumluluklarından açıkça ayırırız.

Kontrol: Yeni tavan ve bölmeleri ilgili yangın proje sorumlularına iletip gereken revizyon, kesinti ve test adımlarını bina işletmesiyle yazılı olarak koordine ediyoruz.

Kontrol Senaryosu ve Kullanıcı Teslimi — ayrıntılar

Oda termostatı, merkezi çalışma izni, vana veya fan komutu ve ortak alarm bağlantıları aynı görev değildir. Hangi cihazın hangi sinyali aldığı ve kesinti sonrası ne yapacağı yazılı tanımlanmalıdır. Mesai dışı kapasite sağlanamıyorsa kullanım sınırını ve varsa onaylı alternatif çözümü teslimden önce netleştiririz. İşletmeciye ayar, alarm ve bakım yetkisini gösterir; son cihaz listesi, bağlantı planı ve ölçüm kayıtlarını gerçek uygulamayla eşleştiririz.

Kontrol: Normal kullanım, kapanış ve yeniden başlatma durumlarında komut ile gerçek cihaz davranışını karşılaştırıp son ayarları ve işletmeci sorumluluklarını teslim dosyasında kaydediyoruz.

İstanbul Finans Merkezi LG mağazasında fancoil ve tavan tesisatı uygulaması.
SCA uygulama fotoğrafı

İstanbul Finans Merkezi LG mağazasında fancoil ve tavan tesisatı uygulaması.

İstanbul Finans Merkezi LG Mağazası

Kontroller ve teslim

Mağaza Projelerimiz

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Başlangıçta üç bilgi netleşir

Bina kapasite tahsisi

Sağlanan debi, sıcaklık, basınç ve merkezi çalışma saatleri alınır; mağaza yüküyle karşılaştırılır.

Kiracı bağlantı sınırı

Su, hava, drenaj ve yangın bağlantı noktaları ile bina/kiracı sorumlusu yazılır.

Açılış takvimi

Yönetim izinleri, gece çalışması, kesinti ve tavan kapatma tarihiyle test/teslim süresi birlikte planlanır.

Asma tavanın ortak uygulama planı

Ölçeksiz asma tavan koordinasyon planı

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Boru, kanal, sprinkler ve bakım kapağını aynı örnek tavan planında ayırır. Başkent ASPAVA menfez montajı ve EMT Ambulans kanal tipi ünite bağlantısı fotoğrafları kendi gerçek iş kapsamlarıyla açıklanır; bu plan fotoğrafların ölçülmüş rölövesi değildir. Çizgide kesişen sistemlerin gerçek kotu ve çakışması ayrıca kontrol edilir. Sprinkler sembolleri adet, koruma alanı veya yangın tasarımı önerisi değildir.

  1. Kanal ve menfez

    Üfleme ve dönüş yolu raf/bölmelere göre kontrol edilir.

  2. Su ve drenaj boruları

    Bağlantı kotu ve tahliye denemesi.

  3. Sprinkler alanı

    Revizyon ilgili yangın proje sorumlusuyla değerlendirilir.

  4. Bakım kapağı

    Filtre, vana, motor ve drenaja ulaşım.

  5. Tavan / aydınlatma / raf

    Mimari yerleşim ve uygulama takvimi.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz asma tavan koordinasyon planıÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.KanalÜniteMenfezBoruBakım kapağı1Kanal ve menfez2Su ve drenajboruları3Sprinkler alanı4Bakım kapağı5Tavan / aydınlatma/ raf

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontroller ve Teslim

Bağlantı ve Kapsam Kontrolü

Gerçek bağlantıları bina teslim bilgisi ve onaylı çizimle karşılaştırıyoruz. Vana, kanal, drenaj ve ilgili yangın revizyonlarının sorumluluk sınırını kaydedip eksikleri tavan kapanmadan çözmek üzere takip ediyoruz.

Su ve Hava Dağılımı Ölçümü

Uygulanabilir ölçüm noktalarında terminal ve hat dağılımını kontrol ediyoruz. Üfleme-dönüş yollarını ve su ayarlarını gerçek mağaza düzeniyle karşılaştırıp düzeltmelerden sonra son değerleri bina işletmesiyle birlikte kaydediyoruz.

Drenaj ve Kontrol Senaryosu

Yoğuşma tahliyesini ürüne uygun yöntemle deniyoruz. Termostat, çalışma izni ve yeniden başlatma davranışını ilgili ekiplerle kontrol edip cihaz komutunu gerçek çalışma durumundan ayrı değerlendiriyoruz.

Uygulama Dosyası ve Eğitim

Son çizim, cihaz listesi, ölçüm ve ayarları aynı teslim dosyasında topluyoruz. İşletmeciye filtre, vana ve drenaj erişimini gösterip mesai dışı kullanımın yöntemini ve bakım sorumluluklarını açıkça anlatıyoruz.

Mesai dışı kullanım ve revizyonun açılış adımları

Örnek sıra gerçek tarihler ve onay sorumlularıyla uygulama programına alınır.

AdımMesai dışı kullanımKonsept revizyonuTakvim kaydı
Yönetim onayı
Ek merkezi çalışma izni veya onaylı alternatif netleşir.
Yeni raf/tavan, yangın ve bağlantı kapsamı onaylanır.
Onay sorumlusu ve tarihi yazılır.
Kesinti / uygulama
Ortak sisteme bağlantı ve kontrol değişikliği izinle yapılır.
Etkilenen hat ve terminal revizyonu uygulanır.
İzinli çalışma ve kesinti aralığı yazılır.
Tavan kapanmadan test
Kontrol izni, drenaj ve bakım erişimi denenir.
Hat, drenaj, yangın koordinasyonu ve erişim kontrol edilir.
Kapatma öncesi kontrol ve eksik giderme tarihi yazılır.
Son teslim
Normal/mesai dışı/yeniden başlatma sonucu kaydedilir.
Revizyon sonrası debi ve dengeleme kaydı oluşturulur.
Açılıştan önce son çizim, cihaz listesi, ölçüm ve ayar dosyası teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. ASHRAE — HVAC Commissioning
  2. ASHRAE — Standards 62.1 and 62.2
  3. Danfoss — Pressure Independent Balancing and Control Valves
  4. ASHRAE — Duct Design

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Mağazaya bırakılan bağlantı bütün cihazlara yeter mi?

Bağlantı ağzının bulunması istenen kapasitenin sağlandığını göstermez. Tahsis edilen debi, sıcaklık, basınç ve çalışma saati bina işletmesinden öğrenilmelidir. Mağaza yükünü bu verilerle karşılaştırırız. Uyumsuzluk varsa terminal sayısını artırmadan önce ortak sistem sınırını ve uygun ilave çözümü değerlendirmek gerekir.

Dekorasyon değişirken mevcut menfezleri taşısak yeterli olur mu?

Yeni raf, bölme ve vitrin düzeni üfleme ile dönüş yolunu değiştirebilir. Menfezi aynı boyutta başka noktaya taşımak tek başına dengeli hava dağılımı sağlamaz. Yerleşimi ve bağlantı direncini yeniden inceler, revizyondan etkilenen hatları ölçeriz. Yangın ve bakım erişimi koordinasyonunu da tavan planıyla birlikte güncelleriz.

Basınçtan bağımsız vana takılınca bütün balans sorunları çözülür mü?

Vanayı tasarım debisine ve üreticinin izin verdiği çalışma aralığına uygun seçmek gerekir. Yeterli diferansiyel basınç sağlanmıyorsa yalnız ürün adı sorunu çözmez. Kiracı hattının mevcut koşulunu ölçüp terminal ayarını bina dağılımıyla birlikte değerlendiririz. Ortak sistemi etkileyen değişikliği ilgili sorumlularla koordine ederiz.

AVM kapalıyken mağazanın klimasını çalıştırabilir miyiz?

Merkezi tesisin takvimi ve ek çalışma yöntemi belirleyicidir. Oda termostatının açık olması merkezi kaynağın kapasite sağlayacağını garanti etmez. Mesai dışı gereksinimi bina yönetimiyle görüşüp izin ve kumanda yolunu netleştiririz. Bağımsız çözüm gerekiyorsa yer, elektrik, drenaj ve işletme koşullarını birlikte inceleriz.

Açılış öncesi hangi belgeleri teslim almalıyız?

Gerçek uygulamaya ait çizim, cihaz listesi, bağlantı sınırları, ölçüm sonuçları ve son ayarlar aynı dosyada bulunmalıdır. Kontrol senaryosu ve bakım erişimi de açık olmalıdır. Mağaza ekibine kullanım ve alarm yolunu gösteririz. İlgili ortak sistem testlerinin kapsam ve sorumluluğunu bina işletmesiyle ayrıca kayda geçiririz.

Mağaza mekanik proje hizmetini karşılaştırırken ne istemelisiniz?

Bina tarafından verilen kapasite ve bağlantı noktalarının hangi projeye esas alındığını, mağaza içi çizimleri kimin hazırladığını ve yönetim revizyonlarının kapsama girip girmediğini sorun. Proje çizimi, uygulama, malzeme tedariki ve teslim kontrolleri ayrı tarif edildiğinde teklifler aynı iş üzerinden karşılaştırılabilir.
