VRF Klima Santrali Batarya Entegrasyonu

VRF dış ünite ile klima santralinin DX bataryası uyumlu ekipman ve ortak kontrol mantığıyla entegre edilir. SCA Mühendislik, üretici kombinasyonunu doğrular; fan, sensör, kontrol ve drenajı gerçek çalışma senaryolarıyla teslim eder.

Dış ünite, kapalı kontrol kutuları ve klima santraline uzanan yalıtımlı boruların temsili görseli.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Batarya ve kontrol entegrasyonu

Boru bağlantısından önce ürün uyumu ve kontrol hedefi netleştirilir.

Hizmette ele alınan işler

  • Dış ünite, DX batarya, genleşme valfi ve kontrol kiti uyumluluğu
  • Hava debisi, sensör, kontrol noktaları ve drenaj koordinasyonu
  • Ürün, hava ve ortak kontrol senaryolarının teslim kaydı

Kapsamın sınırları

  • Soğutucu, elektrik ve güvenlik uygulamaları yetkin ekiplerin model talimatlarıyla yürütülür.
  • Ürün belgesi olmayan kombinasyon uygun kabul edilmez.

Entegrasyon bedeli, kitin yanında batarya, borulama ve kontrol işlerini de kapsar.

Dış ünite ve kitin yanında uygun DX batarya, borulama, sensör, elektrik, güvenlik ve kontrol işleri bulunur. Mevcut santral revizyonunda fan direnci, drenaj ve servis erişimi de değişebilir. Teklifte bu kalemleri ayrı gösterip kombinasyon uygunluğunu ön şart yapıyoruz. Sadece kit fiyatını tamamlanmış entegrasyon bedeli gibi sunmadan yetkin ekip devreye alması ve gerçek hava ölçümlerini toplam kapsama dahil ediyoruz.

  • Dış ünite, kit ve batarya uyumu
  • Borulama, dolum ve güvenlik kapsamı
  • Fan, drenaj ve santral revizyonu
  • Sensör, otomasyon ve ortak devreye alma

Teklif İçin Gerekli Bilgiler

  • Dış ünite ve kit model listesi
  • Santral, DX batarya ve hava seçimleri
  • Kontrol hedefi ve otomasyon noktaları
  • Borulama planı ve hizmet verilen hacimler

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Taze hava ağırlıklı santral ile dönüş havasını şartlandıran santral aynı kontrol yaklaşımını kullanmayabilir. Oda, dönüş veya üfleme sıcaklığı üzerinden kontrol üreticinin desteklediği biçimde seçilmelidir. Bir kitin 0–10 V girişe sahip olması bütün sistemlerde aynı kapasite komutunu aldığı anlamına gelmez. Seçilen mod, sensör konumu ve santral kontrolünün sorumluluğu belgeyle eşleştirilir; iki bağımsız kontrolün birbiriyle çatışması önlenmeye çalışılır.

Batarya nominal kapasitesi tek başına entegrasyon uygunluğunu göstermez. İç hacim, devreleme, hava debisi ve gerçek giriş koşulu ürün sınırlarıyla karşılaştırılmalıdır. Soğutucu borulama ve sistem dolumu model talimatıyla yapılır; başka cihazın sayısal sınırını kopyalamayız. Fan teyidi, defrost veya koruma davranışı ve gereken güvenlik işlevleri ayrı senaryolara alınır. Entegrasyonu eksiksiz ekipman ve kayıtlı kontrol mantığıyla işletmeye teslim ederiz.

Kombinasyonu Doğrulayın
Dış ünite, batarya ve kitin ürün uyumunu seçim öncesinde kontrol ediyoruz. Benzer kapasite etiketini veya aynı soğutucu adını tek başına yeterli saymıyoruz.
Kontrol Amacını Ayırın
Oda ve üfleme sıcaklığı kontrolünü farklı görevler olarak tanımlıyoruz. Sensör ve komut anlamını seçilen üretici moduyla açıkça eşleştiriyoruz.
Fanı Gerçek Durumuyla İzleyin
Fan komutu ile gerçek hava akışını aynı bilgi saymıyoruz. Ürünün gereken teyit ve güvenlik işlevlerini kontrol senaryosuna ayrı ekliyoruz.

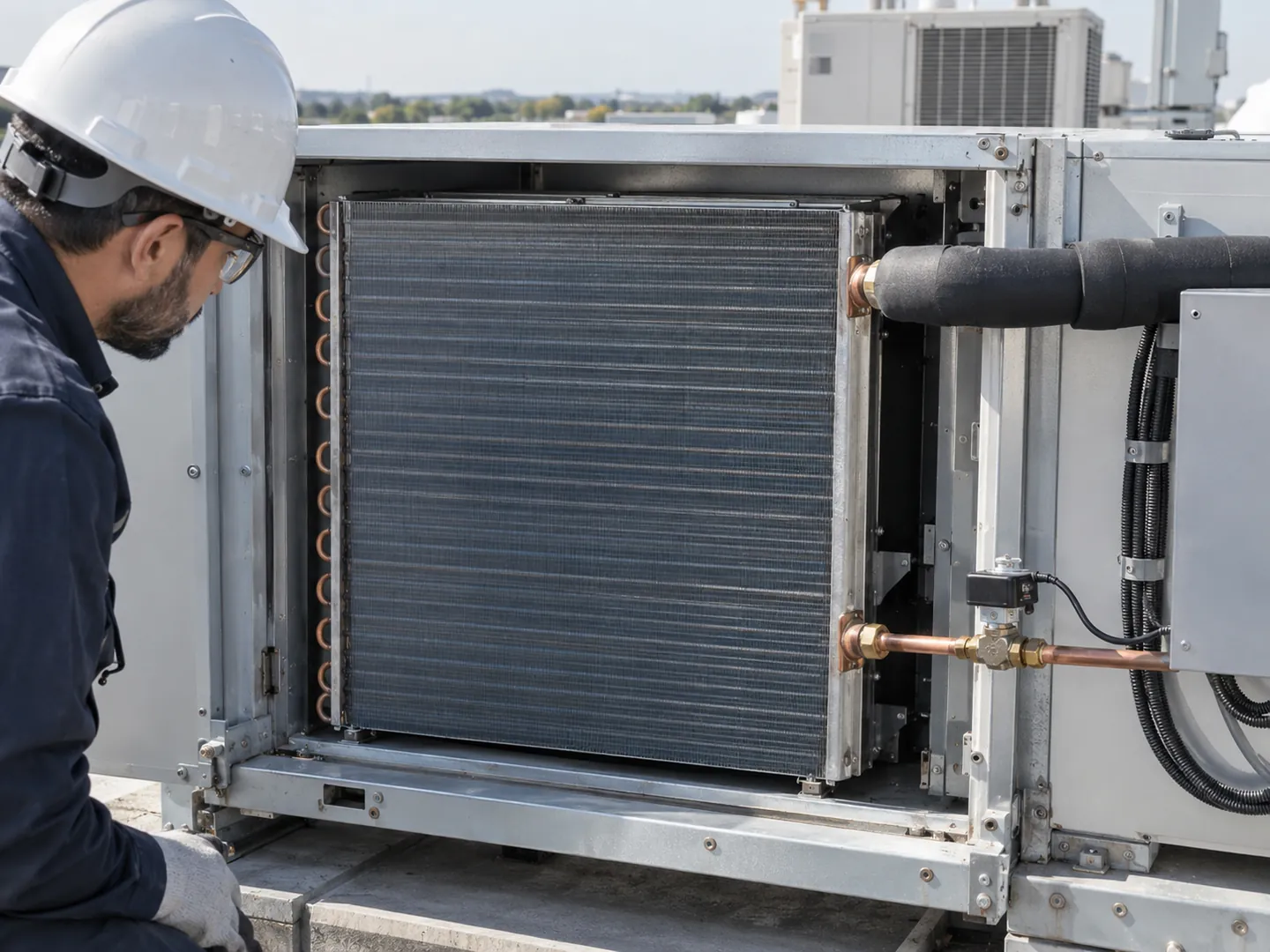

Çatı üzerinde konumlandırılmış klima santrali

Klima santrali. DX batarya ve kontrol modu seçilen ürün belgeleriyle doğrulanır.

Giriş Koşulu Mevsimle Değişiyor

Yükü dış hava sıcaklığı ve nem koşuluyla değerlendiriyoruz. Santral debisiyle batarya girişini aynı seçimde tanımlarız. Uygun üfleme kontrolü, düşük yük davranışı ve gerekli güvenlik koşulu üreticinin desteklediği kombinasyona göre belirlenir.

  • Gerçek batarya giriş koşulu
  • Üfleme kontrolünün ürün uyumu
  • Düşük yük ve fan teyidi

Seçimi ve Kapsamı Etkileyen Veriler

Kombinasyon

İncelenen bilgi
Dış ünite, soğutucu ve kit modeli
Karara etkisi
Batarya ve ürün uygunluğunu gerçek üretici belgeleri üzerinden doğrularız.

Hava

İncelenen bilgi
Debi, giriş şartı ve dış hava düzeni
Karara etkisi
Batarya kapasitesi, fan ve drenajı aynı çalışma koşulunda değerlendiririz.

Kontrol

İncelenen bilgi
Oda veya üfleme hedefi
Karara etkisi
Mod, sensör ve komut anlamını ortak kontrol şemasında eşleştiririz.

Güvenlik

İncelenen bilgi
Ürün şartı ve hizmet verilen hacimler
Karara etkisi
Gereken teyit, alarm ve yetkin ekip testlerini model bazında planlarız.

Sistem Seçiminde Teknik Koşullar

Batarya Hacmi ve Devrelemesi Uyum İster

DX batarya hacmi, devrelemesi ve hava koşulu dış ünite/kit kombinasyonuyla doğrulanır.

Kontrol Modunda Sinyalin Anlamı Değişebilir

0–10 V girişin anlamı seçilen kontrol modunun üretici belgesinden alınır.

Fan Komutu Hava Teyidiyle Aynı Değildir

Fan komutu ve gerçek hava akışı teyidi ayrı kontrol noktalarıdır.

Defrost ve Koruma Kullanıcı Konforunu Etkiler

Defrost ve korumada santral fanının görevi modelin desteklediği yöntemle belirlenir.

Borulama ve Güvenlik Modelden Alınır

Soğutucu boru, dolum ve güvenlik sınırları gerçek model kombinasyonuna aittir.

Drenaj ve Yük Ayrımı

Batarya giriş/çıkış havası, debi, sensör ve drenaj aynı çalışma koşulunda kontrol edilir.

Batarya Hacmi ve Devrelemesi Uyum İster — ayrıntılar

DX bataryanın nominal gücü aynı olsa bile iç hacim, devreleme ve hava koşulu farklı olabilir. Üreticinin dış ünite ve kit için izin verdiği batarya aralığı incelenir. Seçim, gerçek hava debisi ve giriş şartıyla doğrulanır. Mevcut sulu bataryayı yalnız boru değiştirerek DX işlevine dönüştürmeyiz. Santral gövdesi, hava direnci ve bakım alanı da yeni batarya yerleşiminin uygunluğuna dahil edilir.

Kontrol: Batarya hacmi, devre düzeni ve gerçek hava seçim verisini dış ünite-kit kombinasyonuyla eşleştirip bütün sınırların ilgili model belgesinden doğrulandığını kaydediyoruz.

Kontrol Modunda Sinyalin Anlamı Değişebilir — ayrıntılar

Aynı analog giriş farklı üretici modlarında farklı kontrol işlevi taşıyabilir. Sinyali otomatik kapasite yüzdesi olarak tanımlamayız. Oda, dönüş veya üfleme kontrolünün amacı ile kit ayarlarını birlikte belirleriz. Komut kaynağı, sensörler ve sınır koşulları tek kontrol şemasında gösterilir. Santral kontrolörüyle VRF kontrolünün çelişen hedefler üretmemesi için nokta listesi ve devreye alma parametreleri ilgili ekiplerle açık biçimde koordine edilir.

Kontrol: Seçilen kontrol modu, analog sinyal anlamı ve ana hedefi üretici belgesiyle eşleştirip santral ve VRF kontrol noktalarını ortak listede açıkça tanımlıyoruz.

Fan Komutu Hava Teyidiyle Aynı Değildir — ayrıntılar

Kontrolörün fan aç komutu vermesi gerçek hava akışını kanıtlamaz. Fan arızası, kapalı damper veya farklı bir engel batarya koşulunu değiştirebilir. Seçilen ürünün hava teyidi, arıza ve gereken güvenlik yaklaşımı değerlendirilir. İlgili soğutucu ve model için şartlar farklı olabilir; bütün sistemlerde aynı köprüleme veya sinyal önerilmez. Kontrol şeması ürün talimatıyla hazırlanır ve güvenlik işlevleri yetkin ekiplerle planlı testte doğrulanır.

Kontrol: Fan komutu, gerçek çalışma bilgisi ve ürünün gereken hava-güvenlik teyidini ayrı noktalarda tanımlayıp arıza senaryosunu ilgili ekiplerle kontrollü biçimde test ediyoruz.

Defrost ve Koruma Kullanıcı Konforunu Etkiler — ayrıntılar

Isıtma sırasında dış ünitenin defrost veya diğer koruma işlevi santral hava davranışını etkileyebilir. Santral fanı ve varsa ek batarya için beklenen görev üretici kontrol yaklaşımıyla belirlenir. Her uygulamada aynı fan durdurma kuralı kullanılmaz. Geri bildirim ve alarm noktaları kontrol şemasına eklenir. İşletme bu dönemin normal ürün davranışıyla arızasını ayırt edebilmelidir; test koşulu ve gözlenen durumlar teslimde açıkça kaydedilir.

Kontrol: Defrost, koruma ve arıza bilgilerinin santral programına nasıl işlendiğini ürün modu üzerinden belirleyip beklenen fan ve ilave ekipman davranışını açıkça kaydediyoruz.

Borulama ve Güvenlik Modelden Alınır — ayrıntılar

Soğutucu türü, dış ünite, kit ve hizmet verilen hacimler birlikte değerlendirilir. Boru uzunluğu, çap, yükseklik farkı ve dolum sınırları seçilen ürün belgelerinden alınır; başka modelin rakamı genellenmez. Gereken sızıntı ve güvenlik işlevleri ilgili ürün ve proje koşuluna göre koordine edilir. Bu kontrolü yalnız boru sızdırmazlık deneyine indirgemeyiz. Yetkin soğutucu ve elektrik ekipleriyle belgelenmiş kurulum ve devreye alma kapsamı oluşturulur.

Kontrol: Borulama, dolum ve gereken güvenlik belgelerini gerçek model kombinasyonuyla eşleştirip ilgili yetkin ekiplerin kontrol ve kayıt sorumluluklarını teslim planında açıkça tanımlıyoruz.

Drenaj ve Yük Ayrımı — ayrıntılar

Bataryada sıcaklık düşüşüyle birlikte nem giderimi oluşabilir; toplam ve hissedilir kapasite farklı değerlendirilmelidir. Yoğuşma tahliyesi santral basınç koşuluna uygun tasarlanır. Sifon, eğim ve erişim seçilen ürün talimatıyla kontrol edilir. Yanlış sensör veya kontrol yaklaşımı düşük yükte hedefe ulaşmayı zorlaştırabilir. Batarya giriş-çıkış koşulu ve hava debisi birlikte kaydedilir; tek sıcaklık ölçümünden bütün kapasite veya nem başarısı sonucu çıkarılmaz.

Kontrol: Hava debisi, batarya giriş-çıkış koşulu ve drenajı aynı çalışma durumunda kontrol edip sifon ve sensör ayrıntılarını ürün talimatıyla birlikte doğruluyoruz.

VRF klima dış ünitelerini hazırladığımız kaidelere monte ettik.
SCA uygulama fotoğrafı

Proje: Scala Restoran / Yapılan iş: VRF dış ünite kaide montajı. Bu fotoğraf santral batarya entegrasyonu veya kontrol testi kanıtı değildir.

Scala Restoran

Kontroller ve teslim

VRF–santral batarya bağlantısında üretici kombinasyon uygunluğu ilgili ürün belgeleriyle ayrıca doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

DX batarya · sistem koordinasyonu

İki akış, tek kontrol planı.

Klima santralindeki hava ile VRF sistemindeki soğutucu akışkan ayrı yollarda ilerler. Isı alışverişi DX bataryada gerçekleşir; uyumlu kontrol ekipmanı bu iki tarafın çalışma koşullarını birlikte yönetmeye yardımcı olur.

Hava yolu

Santral havası DX batarya Üfleme

Soğutucu devresi

VRF dış ünite Soğutucu borulama DX batarya

Temsili ilişki; fan, filtre, sensör ve kit yerleşimi seçilen ürünlere ve projeye göre belirlenir.

1 · Batarya ve hava

Hava debisi, batarya giriş sıcaklığı ve nemi; kapasite, basınç kaybı ve yoğuşma koşullarıyla birlikte incelenir. Fan seçimi gerçek sistem direnciyle eşleştirilir.

2 · Uyumlu ürünler

Dış ünite, soğutucu, DX batarya ve bağlantı kitinin kombinasyonu ürün belgeleriyle doğrulanır. Genleşme valfi, kontrol kutusu ve sensörlerin kapsamı seçilen çözüme bağlıdır.

3 · Kontrol ve teslim

Kontrol hedefi ve sensör konumları netleştirilir; gerekli fan teyidi, koruma ve defrost davranışı modele göre sınanır. Yoğuşma tavası, drenaj ve servis erişimi kontrol edilir.

Bir kapasite etiketi yeterli değildir. Batarya iç hacmi ve devre düzeni dâhil uyumluluk sınırları, üreticinin ilgili dış ünite ve kit belgelerinden kontrol edilir. Nihai seçim ve devreye alma proje koşullarına göre yapılır.

Kurulum öncesi uyumluluk listesi

Bu alanlar seçilecek gerçek ürün belgeleriyle doldurulur.

EkipmanMarka / modelÜretici kombinasyon belgesi
VRF dış ünite
Seçilen model ve soğutucu yazılır.
Uyumlu kit/batarya aralığı ve belge sürümü kaydedilir.
DX batarya
Model, iç hacim, devreleme ve hava seçimi yazılır.
İzin verilen hacim/devre ve giriş koşulları doğrulanır.
Genleşme valfi
Seçilen model ve bağlantı yazılır.
Dış ünite, kit ve batarya eşleşmesi doğrulanır.
Kontrol kiti
Model, seçilen mod ve sensörler yazılır.
Desteklenen kombinasyon ve sinyal amacı doğrulanır.

Kontrol hedefi ve gerçek hava teyidi

Kavramsal VRF–santral kontrol ilişkisi

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek kontrol şemasıdır; terminal bağlantısı veya her modele uygulanacak kablolama talimatı değildir.

  1. Ana kontrolör

    Sıcaklık hedefinin sahibi belirlenir.

  2. Oda / dönüş / üfleme sensörü

    Konumu seçilen kontrol amacına bağlanır.

  3. Kontrol kiti

    Mod ve analog giriş amacı modelden doğrulanır.

  4. VRF ve DX batarya

    Üretici kombinasyonu, koruma ve arıza bilgileri.

  5. Santral fanı ve hava teyidi

    Komut ile gerçek hava bilgisi ayrı noktadır.

Bağlantılar

  • Oda / dönüş / üfleme sensörü öğesinden Ana kontrolör öğesine bağlantıÖlçülen değer
  • Ana kontrolör öğesinden Kontrol kiti öğesine bağlantıModelde tanımlanan komut
  • Kontrol kiti öğesinden VRF ve DX batarya öğesine bağlantıUyumlu çalışma
  • Ana kontrolör öğesinden Santral fanı ve hava teyidi öğesine bağlantıFan komutu
  • Santral fanı ve hava teyidi öğesinden Ana kontrolör öğesine bağlantıGerçek teyit / arıza

Kontroller ve Teslim

Ürün ve Batarya Eşleştirmesi

Dış ünite, kit ve batarya belgelerini kurulan ürünlerle karşılaştırıyoruz. Hacim, devre ve hava seçimini kaydedip eksik kombinasyon onayını testten önce açıkça belirtiyoruz.

Hava ve Drenaj Kontrolü

Santral debisiyle batarya giriş-çıkış koşulunu ölçüyoruz. Fan ve damper durumunu kaydedip drenajın ürün basınç koşuluna uygun işlevini kontrollü denemede birlikte inceliyoruz.

Kontrol ve Arıza Senaryosu

Seçilen mod, sensör, fan teyidi ve onaylı arıza adımlarını ilgili ekiplerle deniyoruz. Komut ve geri bildirim noktalarının gerçek cihaz görevleriyle eşleştiğini kaydediyoruz.

Yetkin Ekiplerle Teslim

Soğutucu ve elektrik devreye alma kayıtlarını mekanik ölçümlerle eşleştiriyoruz. Son parametre, güvenlik işlevi ve bakım sınırlarını işletmeye ortak ve izlenebilir dosyayla teslim ediyoruz.

Kontrol listesi teslim denemelerine bağlanır

NoktaYazılacak amaç / sorumluTeslim denemesi
0–10 V
Kit modu ve üretici belgesindeki sinyal amacı
Komut ile beklenen cihaz tepkisi karşılaştırılır.
Ana kontrolör
Hedef sıcaklığı yöneten kontrolör
Santral ve VRF hedeflerinin çatışmadığı kontrol edilir.
Sensör
Tip, konum ve bağlı kontrol amacı
Okunan değer ve kontrol tepkisi eşleştirilir.
Fan komutu / hava teyidi
İki ayrı nokta ve gerekli model teyidi
Normal çalışma ile onaylı fan/damper arızası ayrı denenir.
Arıza / defrost / koruma
Alarm yolu ve beklenen fan/ek ekipman görevi
Yetkin ekiplerle planlı senaryo ve son parametre kaydı oluşturulur.

Örnek liste gerçek model noktalarıyla tamamlanır; teslim dosyası ürün eşleştirmesi, hava/drenaj ölçümü ve ortak kontrol kayıtlarını içerir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Daikin — EKEACB AHU Connection Kit
  2. Daikin — EKEACB and EKEXVA Installation and Operation, 4P724517-1C
  3. ASHRAE — Psychrometrics

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Her VRF dış ünite santrale bağlanabilir mi?

Hayır, üreticinin izin verdiği dış ünite, kit, soğutucu ve batarya kombinasyonu doğrulanmalıdır. Benzer kapasite veya aynı boru bağlantısı uygunluğu kanıtlamaz. Gerçek hava debisi ve giriş şartı da seçimde kullanılır. Ürün belgelerini kurulan modellerle eşleştirip gerekli kombinasyon sınırlarını açıkça kaydediyoruz.

Mevcut sulu batarya kullanılabilir mi?

Sulu ve DX bataryanın devre ve çalışma koşulları farklı olabilir. Mevcut ürün yalnız nominal kapasitesi yakın olduğu için soğutucu devresine bağlanmamalıdır. Batarya tipi, iç hacmi ve üretici uygunluğu doğrulanmalıdır. Revizyon seçeneğinde yeni batarya, fan direnci, drenaj ve servis alanını birlikte değerlendiriyoruz.

0–10 V sinyali her zaman kapasite yüzdesi mi?

Sinyalin anlamı seçilen kit ve kontrol moduna bağlıdır. Üretici belgesinde farklı bir hedef veya kontrol yaklaşımı tanımlanabilir. Otomatik olarak kapasite yüzdesi saymayız. Oda, dönüş veya üfleme amacıyla mod ve sensörleri eşleştirir, komut kaynağı ile santral kontrolünün sorumluluğunu ortak şemada açıkça gösteririz.

Fan çalış komutu güvenlik için yeterli mi?

Komut gerçek hava akışıyla aynı bilgi değildir. Fan arızası veya kapalı damper farklı sonuç yaratabilir. Gereken teyit ve güvenlik yaklaşımı ürün, soğutucu ve proje şartıyla belirlenir. İlgili yetkin ekiplerle kontrollü test yapılır; başka modelin bağlantı veya köprüleme ayrıntısını bütün sistemlere genellemeyiz.

Bu sistem yalnız taze hava için kullanılabilir mi?

Üreticinin desteklediği kombinasyon ve kontrol yaklaşımı uygunsa taze hava uygulaması değerlendirilebilir. Dış hava yükü, giriş koşulu, hava debisi ve gereken düşük yük davranışı ayrıca incelenmelidir. Üfleme kontrolü ile oda kontrolünü aynı görev saymadan seçim yapar, uygunluğu gerçek ürün belgeleri üzerinden doğrularız.
