Asma Tavanda Kanal, Sprinkler ve Kablo Tavası Koordinasyonu: 8 Kritik Çakışma Riski

Asma tavanın üstünde görünmeyen alan, bir ticari yapının en yoğun ortak kullanım koridorudur. Havalandırma kanalları, yangın boruları, sprinkler hatları, kablo tavaları, drenaj hatları, aydınlatma beslemeleri ve servis kapakları aynı hacmi paylaşır. Mimari tavan tamamlandığında bu alanın hataları görünmez olur; ancak bakım sırasında veya bir yangın anında etkileri çok görünür hâle gelebilir.

Koordinasyonun amacı bütün elemanları tavana sığdırmak değildir. Hava akımını bozmadan kanal geçişi oluşturmak, sprinkler başlığını engellememek, kablo tavasına güvenli mesafe bırakmak ve bakım ekipmanına erişim sağlamak aynı anda çözülmelidir.

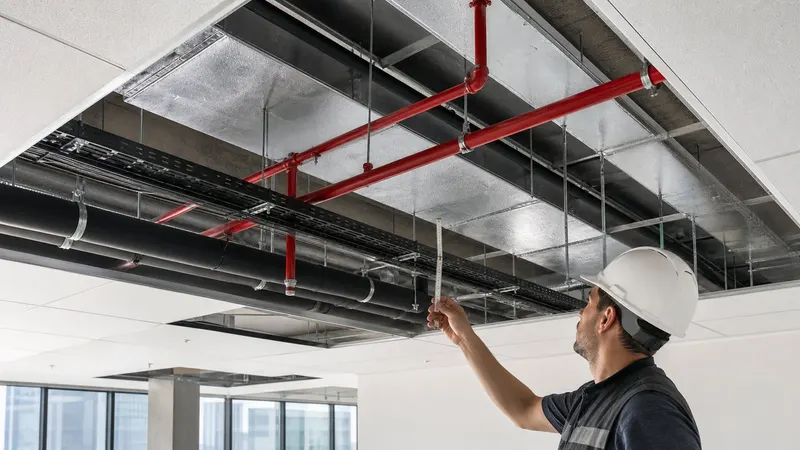

Sahadaki mekanik tesisat incelemesinden teknik görünüm.

1. Kanal yüksekliği ile net tavan kotunu karıştırmak

Ana kanalın yalnız sac yüksekliği çizimde görünürse; izolasyon, flanş, askı, damper ve dönüş yarıçapı unutulabilir. Bu durum tavan kotu kararı verildikten sonra sürpriz yaratır. Kanalın gerçek yerleşim zarfı, seçilen izolasyon ve montaj detayına göre değerlendirilmelidir.

Dar koridorlarda çözüm her zaman kanalı ezmek veya gereğinden küçük kesite geçmek değildir. Basınç kaybı, ses ve hava dağıtımı etkileri hesaplanmadan yapılan kesit değişikliği yeni sorunlar üretir.

• Kanal kesitiyle birlikte izolasyon ve askı yüksekliğini gösterin

• Dönüşlerde minimum yarıçap ve damper erişimini modelleyin

• Tavan kotu kararı öncesi ana güzergâhlarda kesit alın

• Kritik koridorlarda alternatif rotayı erken değerlendirin

2. Sprinkler başlığının su dağılımını gölgeleyen elemanlar

Sprinkler başlığı, tavanda görünür bir dekor elemanı değildir; yangın anında su dağılımı yapan aktif bir güvenlik unsurudur. Yeni kanal, aydınlatma armatürü, tabela veya kablo tavası başlığın akışını gölgeleyebilir. Bunun proje üzerindeki etkisi ilgili yangın tasarımı ve yetkili uzman tarafından değerlendirilmelidir.

Şantiyede başlık yerini kanal güzergâhına göre rastgele kaydırmak, korunan alanın yeniden kontrolünü gerektirebilir. Koordinasyon sırasında sprinkler kotu ve tavandaki diğer elemanlarla ilişki açıkça işlenmelidir.

• Başlık, menfez ve aydınlatma yerleşimini tek tavan planında kontrol edin

• Tadilat sonrası raf, bölme ve dekor elemanlarını da değerlendirin

• Yangın başlıklarını erişimsiz veya kapalı hacim içinde bırakmayın

• Nihai kararı onaylı yangın projesi ve ilgili kurallarla doğrulayın

3. Kablo tavası ve mekanik tesisat için bakım koridoru bırakmamak

İki sistemin fiziksel olarak çakışmaması, bakım yapılabileceği anlamına gelmez. Klima santrali damper motoru, yangın damperi, vana, filtre kapağı veya elektrik panosu için yaklaşım mesafesi gerekir. Bu alan çizimde bırakılmazsa bakım, tavanın kırılması veya başka tesisatın geçici sökülmesiyle yapılır.

Bakım koridoru planlanırken yalnız bugünkü ekipman değil, filtre değişimi, motor değişimi, ölçüm noktası erişimi ve olası arıza müdahalesi de düşünülmelidir.

• Erişim kapağı yerini cihaz servis yüzüyle eşleştirin

• Damper, vana ve sensörlerin bakım yönünü planlara not edin

• Kablo tavasını servis kapağını kapatacak şekilde yerleştirmeyin

• Yüksek riskli noktalarda sahada maket/ölçü kontrolü yapın

4. Drenaj hattında eğimi koordinasyonun sonuna bırakmak

Yoğuşma drenajı yerçekimiyle akacaksa, eğim ihtiyacı güzergâhın en başında çözülmelidir. Kanalın altından geçirilen, sonra kirişe takılan veya asma tavan içinde ters eğim oluşturan hatlar zamanla su sızıntısı ve koku şikâyetine yol açabilir.

Pompalı drenaj çözümü her yerde ilk tercih değildir; bakım, ses, enerji ve arıza riski getirir. Doğru karar, yükseklik farkı, cihaz konumu, servis erişimi ve proje tasarımıyla birlikte verilmelidir.

• Drenaj çıkış kotunu cihaz seçiminden önce belirleyin

• Eğim, sifon ve temizleme noktalarını detaylandırın

• Hattın kiriş, kanal ve kablo tavalarıyla kesit kontrolünü yapın

• Test sırasında su tahliyesini ve taşma riskini doğrulayın

Uluslararası teknik referanslar

buildingSMART — Information Delivery Specification (IDS): Disiplinler arası bilgi gereksinimlerinin açık tanımlanmasına yönelik referans. Kaynağı aç

U.S. Department of Energy — HVAC Design and Implementation Guidance: Tasarım ve uygulama kalitesinin HVAC işletme performansıyla ilişkisini ele alan kaynak. Kaynağı aç

Not: Bu kaynaklar teknik değerlendirme için kullanılır. Türkiye’deki proje, uygulama, kabul ve bakım kararlarında yürürlükteki mevzuat, onaylı proje, yetkili idare ve yetkin uzman görüşü esastır.

Sık sorulan sorular

Asma tavan koordinasyonunda önce hangi disiplin gelir?

Tek tip bir sıra yoktur. Eğim isteyen drenaj hatları, büyük kesitli ana kanallar, yangın güvenliği elemanları, elektrik ve mimari gereksinimler proje koşullarına göre ortak öncelik matrisinde değerlendirilir.

Servis kapağı her cihaz için yeterli olur mu?

Hayır. Kapağın boyutu, cihazın bakım yüzüne ve sökülecek parçaya uygun olmalıdır. Sadece küçük bir kapağın bulunması filtre veya motor değişiminin yapılabileceği anlamına gelmez.

Tadilatta mevcut tesisat yeniden koordinasyon ister mi?

Evet. Yeni bölme, tavan, ekipman veya kullanım değişikliği; özellikle yangın koruması, drenaj ve erişim açısından mevcut tasarımı etkileyebilir.

Sonuç ve proje desteği

Tavan kapanmadan önce kanal, sprinkler, kablo tavası, drenaj ve servis erişimi için ortak koordinasyon kontrolü yaptırın; sahada çıkacak revizyonları ve görünmeyen bakım risklerini azaltın.
