Cam Cephe, Gölgeleme ve HVAC: Cephe Kararları Klima Yükünü Nasıl Değiştirir?

Cam cephe, bir yapının ışık, manzara, şeffaflık ve kurumsal kimlik kararlarını güçlü biçimde taşır. Aynı zamanda dış çevre ile iç mekân arasındaki ısı geçişini, güneş kazancını ve kullanıcıların pencere yakınında hissettiği konforu doğrudan belirler. Bu nedenle cam cepheli binalarda klima tasarımı, cephe projesi tamamlandıktan sonra cihaz kapasitesi seçmekten ibaret değildir. Mimari kütle, yönlenme, cam oranı, gölgeleme ve iç kullanım birlikte okunmalıdır.

Yalnız toplam soğutma yüküne bakmak da eksik kalır. Bir binanın hesap sonucu kabul edilebilir görünürken batı cephesindeki toplantı odaları öğleden sonra aşırı ısınabilir; güneş alan camın yakınındaki kullanıcılar oda hava sıcaklığı uygun olsa bile rahatsızlık hissedebilir. Parlama nedeniyle sürekli kapalı tutulan iç storlar, tasarımın hedeflediği gün ışığını ortadan kaldırabilir. Cephe ile HVAC arasında erken kurulan ilişki, hem mimari niyeti hem konfor performansını korur.

Bu rehber, belirli bir ürün veya tek bir ideal cam önermek yerine mimarlık ofislerinin cephe alternatiflerini mekanik ekiple nasıl değerlendirebileceğini açıklar. Kesin yükler, cam verileri ve sistem kapasitesi her projenin iklim, kullanım ve geometrisine göre hesaplanmalıdır.

Cephe, klima sisteminin dış sınırıdır

İklimlendirme sistemi içeride oluşan yükleri karşılar; fakat bu yüklerin önemli bir bölümü bina kabuğunun kararlarından doğar. Camdan geçen güneş enerjisi, iç ve dış sıcaklık farkından kaynaklanan ısı geçişi, çerçeve ve birleşimlerin davranışı, sızdırmazlık ve gölgeleme sistemi aynı sonuca katkıda bulunur. Cephe performansı zayıfsa daha büyük cihaz seçmek belirtileri yönetebilir; ancak pencere yakınındaki yüzey konforunu, parlamayı ve gereksiz pik yükü tek başına çözmez.

Sistem seçimi ve çevresel zonlama için ticari klima çözümlerimizi inceleyin.

Cephe danışmanı, mimar ve mekanik mühendisi aynı veri setini kullanmalıdır. Isı kontrollü cam gibi genel bir ifade hesap için yeterli değildir. Cam ünitesinin ve doğramanın proje için doğrulanmış performans bilgileri, görüş alanı ile opak bölgelerin oranı ve gölgelemenin çalışma durumu açık olmalıdır.

Klima yükünü değiştiren başlıca cephe kararları

Yönlenme ve güneşin gün içindeki hareketi

Aynı cam sistemi farklı yönlerde aynı sonucu vermez. Güneşin geliş açısı, gökyüzü koşulları ve çevredeki yapıların gölgesi gün içinde değişir. Doğu cephesinde sabah, batı cephesinde öğleden sonra belirginleşen kazançlar; kullanım saatleriyle çakıştığında farklı zon ihtiyacı yaratabilir. Güney cephesinde yatay gölgeleme etkili bir mimari araç olabilirken düşük açılı güneş alan yönlerde farklı geometriler gerekebilir.

Mekanik analizde yalnız günlük toplam değil, yükün hangi saatte ve hangi mahalde yükseldiği önemlidir. Toplantı odasının yoğun kullanım saati ile cephe pikinin üst üste gelmesi, aynı alanın sabit doluluk kabulünden daha kritik bir senaryo oluşturur.

Cam oranı ve görüş alanının dağılımı

Daha fazla cam, yalnız daha yüksek ortalama yük anlamına gelmez; kullanıcı ile dış yüzey arasındaki ilişkiyi de değiştirir. Tavandan döşemeye cam kullanılan cephede çalışma masası çok yakına yerleşirse radyant sıcaklık, güneş ve kışın soğuk yüzey hissi daha belirgin olabilir. Opak parapet, fritli alan veya gölgeli ara bölge, mimari kompozisyonun parçası olarak yük ve konfor dağılımını değiştirebilir.

Cam oranı tartışılırken cephe alanının tek bir yüzdesi yerine hangi mahallerde, hangi yükseklikte ve hangi yönlerde cam bulunduğu değerlendirilmelidir. Böylece şeffaflığın en değerli olduğu bölgeler korunurken teknik performans daha bilinçli yönetilir.

Cam ve çerçeve özellikleri

Cam seçiminde güneş enerjisi geçişi, ısı iletimi ve görünür ışık davranışı birlikte okunmalıdır. Güneş kazancını azaltan her çözüm aynı gün ışığı ve renk etkisini üretmez. Çerçeve, ara kayıtlar, kenar bölgeleri ve montaj detayı da bütün cephe performansının parçasıdır. Mekanik hesapta kullanılan veri ile satın alınacak cephe sisteminin doğrulanmış verisi aynı değilse sonuçlar anlamını kaybeder.

Mimarın malzeme onayı sırasında yalnız renk ve yansımayı değil, hesapta varsayılan performans değerlerinin korunup korunmadığını da kontrol listesine alması önemlidir. Ürün değişikliği olduğunda soğutma yükü ve çevresel zon tekrar gözden geçirilmelidir.

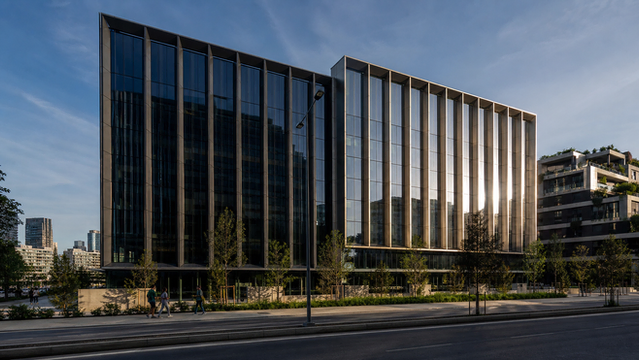

Gölgeleme neden cihaz büyütmekten farklı bir çözümdür?

Gölgeleme, güneş enerjisini iç mekâna girdikten sonra değil mümkün olduğunca kabuk seviyesinde yönetir. Dış saçak, düşey fin, ikinci kabuk, hareketli eleman veya çevresel peyzaj farklı mimari sonuçlar üretir. İç storlar parlama kontrolünde yararlı olabilir; ancak güneş enerjisi camı geçtikten sonra içeride tutulduğu için dış gölgeleme ile aynı termal etkiyi vermez.

Gölgeleme tasarlanırken yalnız yaz ortasındaki tek bir görsel incelenmemelidir. Mevsim, saat, yön, kullanım ve manzara hedefi birlikte test edilmelidir. Hareketli sistem düşünülüyorsa kontrol mantığı, rüzgâr koşulları, bakım ve kullanıcı müdahalesi de hesaba katılmalıdır. Hesapta sürekli kapalı varsayılan fakat gerçekte kullanıcı tarafından açık bırakılan bir gölgeleme, beklenen performansı sağlamaz.

Cam yakınında konfor: Termostatın göstermediği sorun

İç ortam konforu yalnız hava sıcaklığı değildir. Kullanıcının çevresindeki yüzeylerle yaptığı ısı alışverişi, hava hareketi, güneş ışınımı, nem ve kıyafet gibi değişkenler hissi etkiler. Güneşle ısınmış geniş cam yüzeyin yakınında oturan kişi, termostat hedef değeri gösterse bile sıcak hissedebilir. Kış koşullarında ise soğuk iç yüzey ve aşağı doğru hareket eden hava rahatsızlık yaratabilir.

Bu yüzden çevresel zonun yerleşimi mimari mobilya planıyla birlikte ele alınmalıdır. Sürekli çalışma masalarını cepheye sıfırlamak, toplantı koltuğunu yoğun güneş alan bölgede konumlandırmak veya tavan üflemesini cam yüzeyden bağımsız tasarlamak konforu zorlaştırabilir. Hava dağıtım elemanları cephe yükünü karşılayacak biçimde seçilmeli; ancak kullanıcı üzerinde rahatsız edici hava hızı oluşturmamalıdır.

Tek zon neden bütün cepheyi temsil etmeyebilir?

Bağımsız kontrol yaklaşımının seçenekleri için VRF klima sistemleri sayfamıza göz atın.

Kuzey ve batı cephelerine bakan mahalleri, iç çekirdekle aynı kontrol zonunda toplamak kullanım sırasında dengesizlik oluşturabilir. Cephe yükleri saatle değişirken iç bölgelerde aydınlatma, ekipman ve insan yükü daha farklı bir profil izler. Uygun zonlama, sistemi gereksiz büyütmek değil; kontrolün gerçek davranışa yanıt vermesini sağlamaktır.

VRF gibi bağımsız kontrol imkânı sunan çözümler bu bağlamda değerlendirilebilir; fakat zon sayısı, iç ünite yerleşimi, taze hava ve işletme senaryosu birlikte tasarlanmalıdır.

Hava dağıtımı, tavan ve cephe detayı birlikte çözülür

Lineer menfez, slot difüzör, döşeme altı dağıtım veya çevresel iç ünite seçenekleri mimari dile farklı biçimlerde katılır. Seçim yalnız görünüş üzerinden yapılırsa gerekli hava miktarı, atış mesafesi, ses ve bakım erişimi gözden kaçabilir. Tersine yalnız teknik katalog üzerinden yapılan seçim de tavan akslarını ve cephe ritmini bozabilir.

Yansıtılmış tavan planı hazırlanırken menfezler aydınlatma, sprinkler, akustik yüzey ve perde kutusuyla koordineli yerleştirilmelidir. Cam cephe başlık detayı ile tavan arasında kanal bağlantısı için yeterli hacim kalıp kalmadığı kesitte kontrol edilmelidir. Döşeme seviyesinde çözüm varsa yükseltilmiş döşeme, mobilya ve temizlik düzeniyle uyum aranmalıdır.

Yoğuşma, sızdırmazlık ve nem ilişkisi

Nem ve yüzey sıcaklığı ilişkisini bağıl nem ve çiy noktası rehberimizde okuyabilirsiniz.

Cephe iç yüzey sıcaklığı, iç ortam havasının nemi ve dış koşullar birlikte yoğuşma riskini belirler. Özellikle kenar bölgeleri, metal birleşimler ve ısı köprüleri bütün cam merkezinden farklı davranabilir. İç ortam nemini yalnızca daha fazla soğutarak yönetmek doğru değildir; taze hava sistemi, gizli ısı yükleri, kullanım profili ve kabuk ayrıntıları birlikte değerlendirilmelidir.

Cam yüzeyde veya doğramada görülen nem her zaman tek bir nedenden kaynaklanmaz. Sızdırmazlık zayıflığı, montaj detayı, uygunsuz iç nem kontrolü veya yerel yüzey sıcaklığı ayrı ayrı incelenmelidir.

Cephe ve mekanik ekip için ortak çalışma akışı

Konsept aşamasında kütle, yönler, yaklaşık cam oranı ve kullanım bilgisi paylaşılır; mekanik ekip kritik cepheleri ve yük hassasiyetlerini belirler. Avan projede cam ailesi, gölgeleme geometrisi ve mahal planı netleşirken ön yük karşılaştırması ile zonlama yaklaşımı üretilir. Uygulama aşamasında doğrulanmış ürün verileri ve tavan planı nihai hesap ile ekipman koordinasyonuna dönüşür. Satın almada seçilen cam ve çerçevenin hesap varsayımıyla uyumu korunur. Devreye almada zon ayarı, kontrol senaryosu ve gerçek mekân davranışı gözlenir.

Bu akışta her değişikliğin bütün hesabı baştan kurması gerekmez. Fakat performansı etkileyen cam, gölgeleme veya kullanım revizyonu açıkça işaretlenmeli ve etkisi değerlendirilmelidir. Klima kapasitesinin yalnız metrekareyle belirlenememesinin temel nedeni budur.

Mimarlar için cam cephe–HVAC kontrol listesi

Her cephenin yönü ve çevresel gölgelenmesi modelde doğru mu? Camın görüş, opak ve ara bölgeleri ayrı tanımlandı mı? Hesapta kullanılan cam ve çerçeve verileri satın alma şartlarıyla izleniyor mu? Gölgeleme sistemi gerçek çalışma senaryosuyla mı modelleniyor? Cephe pik yükü ile mahallerin kullanım saati birlikte değerlendirildi mi? Çevresel ve iç zonların ayrılması gereken bölgeler belirlendi mi? Sürekli kullanıcı yerleşimi cam yüzey konforuyla uyumlu mu? Menfez ve iç üniteler tavan, perde ve cephe başlık detayıyla koordine mi? Cam veya gölgeleme muadili geldiğinde hesap varsayımı yeniden doğrulanıyor mu?

Sonuç: En iyi cephe ile en büyük klima aynı şey değildir

İyi tasarlanmış cam cephe, mimari şeffaflığı korurken güneş kazancını, yüzey sıcaklığını ve gün ışığını dengeler. İyi tasarlanmış HVAC sistemi de bu dengeli kabuğun gerçek kullanım yüklerine uygun biçimde çalışır. Bir tarafın eksikliği diğer tarafta aşırı kapasite, karmaşık kontrol veya kullanıcı şikâyeti olarak geri dönebilir.

Cephe ve mekanik tasarımın erken buluşması mimari özgürlüğü azaltmaz; hangi kararın hangi performans sonucunu doğurduğunu görünür kılar. Böylece tasarım ekibi cam oranını, gölge elemanını ve hava dağıtımını yalnız sezgiyle değil, projenin önceliklerine göre karşılaştırabilir.

Cephe seçeneklerinizi klima sistemiyle birlikte değerlendirelim

Yönlenme şeması, planlar, cephe görünüşleri, cam alternatifleri ve kullanım bilgileri üzerinden ön soğutma yükü ile zonlama yaklaşımını birlikte inceleyebiliriz. Cephe kararı siparişe dönüşmeden önce proje özelinde teknik görüş almak için SCA Mühendislik ile iletişime geçin. Mimari fikri ve kullanıcı konforunu aynı karar setinde buluşturalım.
