Duman Kontrol Sisteminde Yangın Senaryosu Nasıl Yazılır? Fan, Damper, Kapı ve Otomasyon Sıralaması

Duman kontrolü yalnızca büyük bir egzoz fanını çalıştırma konusu değildir. Alarm geldiğinde hangi zonun etkilenmiş kabul edildiği, hangi damperlerin açılıp kapandığı, hangi kapıların ve fanların nasıl davranacağı; insanların güvenli bölgelere yönelmesi ve müdahale ekiplerinin çalışma koşulları açısından birlikte kurgulanır.

Başarılı bir yangın senaryosu teknik ekiplerin ortak belgesidir: mekanik, elektrik, yangın algılama, otomasyon, mimari ve işletme tarafı aynı sıralamayı anlamalıdır. Sahada test edilemeyen veya bakım ekibinin takip edemediği karmaşık senaryo, kâğıt üzerinde doğru görünse bile işletme riski taşır.

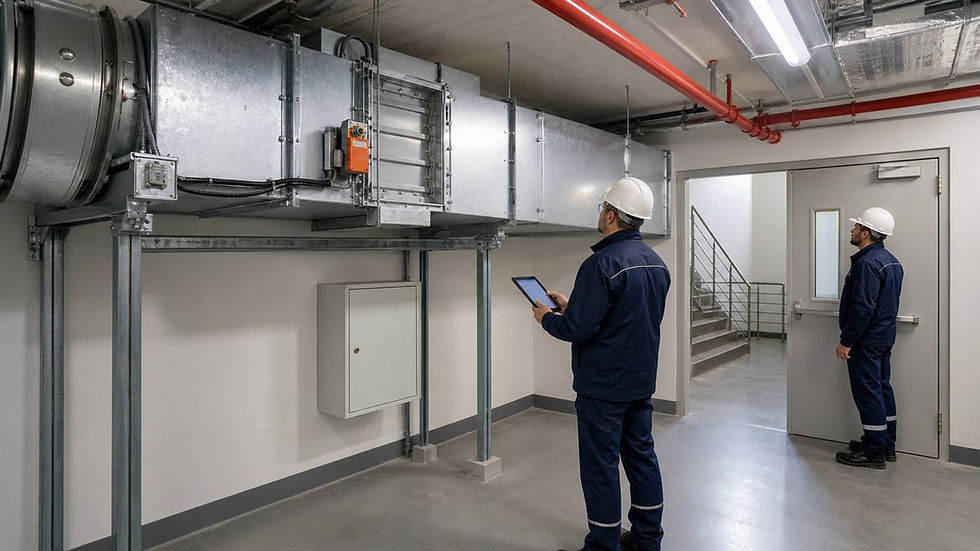

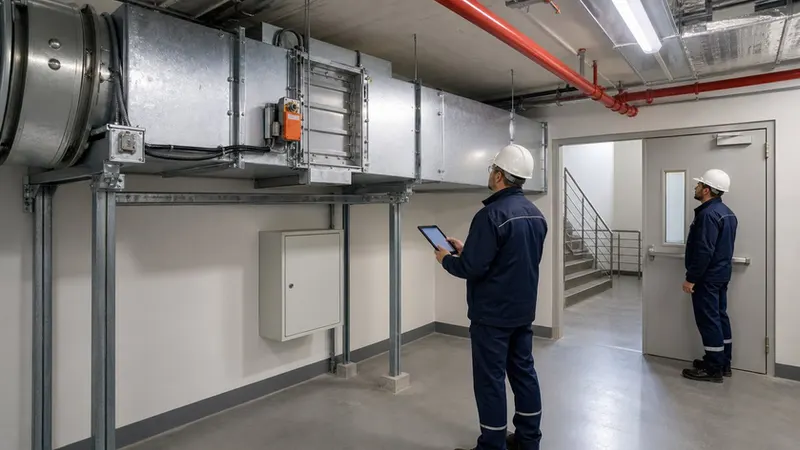

Sahada değerlendirilen sistem bileşeni.

Senaryo neden zon bazında yazılmalıdır?

Her alarmın bütün binayı aynı şekilde yönetmesi yerine, binanın kompartımanları, kaçış yolları, otoparkları, atriumları ve şaftları üzerinden tanımlanmış zonlar gerekir. Yangının algılandığı alan ile korunacak alanlar arasında mimari ve hava hareketine dayalı ilişki kurulmadan “fan açılır” cümlesi yeterli değildir.

Zon mantığı ayrıca testleri anlaşılır kılar. Her senaryoda giriş bilgisi, beklenen çıkışlar, zaman gecikmeleri, manual override noktaları ve geri dönüş koşulları açıkça yazıldığında devreye alma ekibi bu bilgileri kontrol listesine dönüştürebilir.

• Algılama zonu ile duman kontrol zonunu aynı kabul etmeyin; ilişkiyi açıklayın.

• Her senaryoda tetikleyici, beklenen ekipman hareketi ve doğrulama yöntemini belirtin.

• Normal işletmeye dönüş koşulunu ayrıca tanımlayın.

• Manuel yangın müdahale kontrollerini kimlerin kullanacağını kararlaştırın.

Fan ve damper sıralamasında ne kontrol edilir?

Yangın anında bir fanı açmak, aynı anda yanlış damperi açık bırakmakla etkisiz hale gelebilir. Hava akış yönü, basınç farkı, yangın/duman damperinin fail-safe davranışı, besleme veya egzoz fanlarının birbirini etkilemesi; çizim, otomasyon matrisi ve sahadaki gerçek kablo bağlantılarıyla doğrulanmalıdır.

Kanal sisteminde sonradan yapılan tadilatlar, bir damperin erişilemez kalması veya doğru konum bilgisinin otomasyona ulaşmaması önemli sapmalara yol açabilir. Bu yüzden senaryo testi yalnızca ekranda status görmekten ibaret değildir; damperin fiziksel hareketi ve ilgili alanlardaki hava davranışı da kontrol edilmelidir.

• Her damperin normal ve yangın konumunu matriste gösterin.

• Fan–damper komutları için karşılıklı kilitlemeyi test edin.

• Açık/kapa geri bildirimini yalnızca yazılım ekranına değil sahaya bakarak doğrulayın.

• Bakım erişimi olmayan damperleri tadilat projesinde düzeltin.

Kapılar, asansörler ve elektrik sistemleri neden aynı senaryoda yer alır?

Duman kontrolü mimariden bağımsız çalışmaz. Yangın kapısının kapanma davranışı, basınçlandırılan merdiven kapısının açılabilirliği, asansörün geri çağırma stratejisi ve yangın modunda devre dışı kalması gereken cihazlar; kullanıcı güvenliği için koordineli ele alınmalıdır. Bu başlıklar farklı disiplinlerin sorumluluğunda olsa da senaryoda ayrık bırakılmamalıdır.

Bu koordinasyonun en pratik çıktısı, disiplinler arası bir sebep–sonuç matrisidir. Matrisin ardından sahada yapılan entegre test, başlıkların yalnızca çizimde değil gerçek ekipman üzerinde de bir araya geldiğini gösterir.

• Yangın kapıları ile basınçlandırma etkisini birlikte test edin.

• Asansör, erişim kontrolü ve anons sistemlerinin arayüzünü kayıt altına alın.

• Yangın modunda kapanacak veya duracak cihazları listeleyin.

• Mimari tadilatların kompartıman ve kaçış kararlarına etkisini yeniden kontrol edin.

Devreye alma ve periyodik test nasıl yapılmalı?

Senaryo, ilk kabulden sonra unutulacak bir dosya değildir. Binaya yeni kiracı girdiğinde, otomasyon yazılımı güncellendiğinde, fan değiştiğinde veya tavan üstü tesisat revize edildiğinde etki analizi yapılmalıdır. Test planı, her fonksiyon için gözlenebilir kabul kriteri ve arıza halinde izlenecek güvenli prosedürü içermelidir.

Uluslararası duman kontrol rehberleri teknik bir zemin sunar; ancak proje, yerel mevzuat, itfaiye/ilgili idare onayı ve onaylı uygulama belgeleriyle uyumlu yürütülmelidir. Kritik senaryolar yetkin tasarım ve devreye alma ekiplerinin denetiminde doğrulanmalıdır.

• Nedensellik matrisini test tutanağının eki olarak saklayın.

• Periyodik fonksiyon testleri için sorumlu ve tarih planı oluşturun.

• Yazılım değişikliklerinde önce yedek, sonra kontrollü fonksiyon testi uygulayın.

• Testte bulunan sapmaları kapatılabilir aksiyonlara dönüştürün.

Uluslararası teknik referanslar

NFPA 92: Duman kontrol sistemleri için teknik referans. Kaynağı aç

US Fire Administration: Yüksek yapılarda yangın güvenliği ve tahliye bağlamını açıklayan kamu kaynağı. Kaynağı aç

NFPA 25: Su bazlı yangın koruma sistemlerinin muayene, test ve bakımına ilişkin teknik referans. Kaynağı aç

Not: Bu kaynaklar teknik değerlendirme için kullanılır. Türkiye’deki proje, kabul, bakım ve uygulama kararları için yürürlükteki mevzuat, onaylı proje, yetkili idare ve yetkin uzman görüşü esastır.

Sık sorulan sorular

Duman tahliye fanı her yangında aynı anda mı çalışır?

Hayır. Fanların çalışması, korunan alanın mimarisi ve onaylı yangın senaryosuna göre zon bazında belirlenir. Tüm fanları kontrolsüz çalıştırmak bazı yapılarda istenmeyen hava hareketi oluşturabilir.

Yangın damperi açık görünüyorsa test tamam sayılır mı?

Hayır. Komut, fiziksel hareket, geri bildirim, ilişkili fan hareketi ve senaryonun beklenen hava akışını birlikte doğrulamak gerekir.

Sonuç ve proje desteği

SCA Mühendislik, duman tahliye, merdiven basınçlandırma ve yangın senaryolarında disiplinler arası keşif, kontrol matrisi, uygulama koordinasyonu ve devreye alma desteği sunar. Mevcut sisteminizin sahadaki senaryo davranışını birlikte incelemek için iletişime geçebilirsiniz.
