Havalandırma Kanalında Basınç Kaybı Nasıl Hesaplanır? Dirsek, Damper, Filtre ve Menfez Etkisi

9 Ağustos 2026

Yazar: SCA Mühendislik Teknik Ekip

Kanal basınç kaybı yalnızca metre hesabı değildir. Dirsek, damper, filtre, menfez ve saha uygulamasının hava debisine etkisini anlaşılır teknik dille açıklıyoruz.

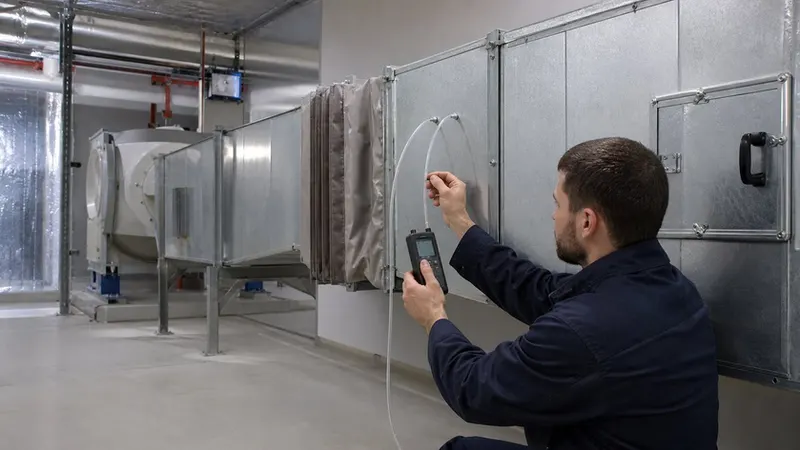

Havalandırma kanalında diferansiyel manometre ile statik basınç ve basınç kaybı ölçen teknisyen.

Kanal sisteminde hava istenen menfeze ulaşmıyorsa ilk şüpheli yalnızca fan değildir. Hava kanal boyunca sürtünme ile enerji kaybeder; yön değiştirirken, daralırken, filtreden geçerken ve damperlerden geçerken ilave dirençle karşılaşır. Tasarımın görevi, fanın bu toplam direnci hedef debide karşılayabilmesini sağlamaktır.

Saha uygulamasında küçük görünen değişiklikler sonucu etkileyebilir: proje dışı eklenen dirsek, değişen kanal kesiti, kapalı bırakılan dengeleme damperi veya bakım süresi aşılmış filtre. Bu yüzden hesap, proje ve ölçüm ayrı ayrı değil aynı hikâyenin parçaları olarak okunmalıdır.

Havalandırma kanalında diferansiyel manometre ile statik basınç ve basınç kaybı ölçen teknisyen.

Sahadaki mekanik tesisat incelemesinden teknik görünüm.

Toplam basınç kaybı hangi parçalardan oluşur?

Düz kanal sürtünmesi temel bileşendir; ancak sistemin gerçek direncini çoğu zaman lokal elemanlar belirler. Dirsekler, branşmanlar, redüksiyonlar, damperler, susturucular, filtreler ve menfez kutuları hava yolunu değiştirir. Her elemanın etkisi debi ve geometriyle birlikte değerlendirilmelidir.

Klima santrali serpantini, filtre kademesi, ısı geri kazanım elemanı veya hava terminali gibi cihaz içi dirençler de aynı toplam hesabın içindedir. Fan seçimi yalnızca katalogdaki serbest üfleme değerine bakılarak yapılmamalıdır.

  • Düz kanal sürtünmesini ve lokal kayıpları ayrı yazın.

  • Filtre ve cihaz içi dirençleri dahil edin.

  • Kritik hava yolunu belirleyin.

  • Gelecekteki işletme koşulunu tasarım yaklaşımına göre değerlendirin.

Dirsek ve damper neden önemli?

Akış yönünü keskin biçimde değiştiren dirsekler, yetersiz dönüş yarıçapı veya uygunsuz kanat düzeni varsa türbülansı artırabilir. Damperler ayar için zorunludur; fakat yanlış konumda veya yanlış seçilmişse aynı zamanda direnç kaynağıdır. Saha ekipleri damperi rastgele kısarsa bütün denge etkilenebilir.

Doğru yaklaşım, tasarım hava debisini ölçerek ve dallar arası ilişkiyi görerek ayar yapmaktır. TAB sürecinin amacı her terminali rastgele güçlü üfletmek değil, bütün sistemin belirlenen senaryoda tutarlı davranmasını sağlamaktır.

  • Keskin dirsek ve uygunsuz branşmanları işaretleyin.

  • Dengeleme damperini değil ölçülen debiyi referans alın.

  • Damper konumlarını devreye alma sonrası kaydedin.

  • Tadilat fittingslerini tasarım hesabına geri taşıyın.

Filtre kirliliği basınç davranışını nasıl değiştirir?

Filtre havadaki partikülleri tutarken direnç oluşturur; kullanım süresi arttıkça bu direnç değişebilir. Bakım planı sadece takvimle değil, diferansiyel basınç davranışı ve üretici tavsiyesiyle değerlendirilmelidir. Aksi halde fan istenen debiyi sürdüremeyecek kadar zorlanabilir.

Kanal içinde biriken kir, hasarlı izolasyon, kaçaklar veya yanlış kapatılmış erişim kapağı da hava dengesini etkileyebilir. Bu yüzden bakım sırasında filtre kapağını değiştirmekle sınırlı kalmayan görsel ve ölçümsel kontrol gerekir.

  • Filtre öncesi/sonrası fark basıncını trendleyin.

  • Fan akımı, ses, titreşim ve debi şikâyetini birlikte okuyun.

  • Kanal kaçakları ve erişim kapağı sızdırmazlığını inceleyin.

  • Filtre değişimini gerçek çalışma koşuluyla ilişkilendirin.

Hesapla saha ölçümü uyuşmazsa?

Önce doğru ölçüm alınmalıdır. Ölçüm noktası, cihaz bağlantısı, hava debisi yöntemi ve test koşulu bilinmeden hesapla kıyas yapmak yanıltıcı olabilir. Daha sonra proje güzergâhı, kesitler, lokal elemanlar ve cihaz verileri saha ile karşılaştırılır.

ASHRAE’nin TAB terminolojisi test–ayar–balansın bütünsel yaklaşımını anlatır. Nihai proje ve uygulama kararlarında ise binanın onaylı sistemi, yerel gereklilikler ve yetkin mekanik ekip değerlendirmesi esas alınmalıdır.

  • Ölçüm araçlarını ve yöntemi doğrulayın.

  • Hesaptaki hava yolunu saha ile karşılaştırın.

  • Fan eğrisi ve çalışma noktasını uzman ekibe kontrol ettirin.

  • Çözüm sonrası debi ve basıncı yeniden raporlayın.

HESAPTAN SAHAYA · BASINÇ BÜTÇESİ

Kritik hattı bulalım: bütün kolların kaybı toplanmaz

Bir kanal parçasının hesabı ile fanın karşılayacağı sistem direnci farklı ölçeklerdir. Önce aynı hava yolunda art arda bulunan elemanları toplayın; sonra paralel yolları karşılaştırın. En uzun yol her zaman en yüksek dirençli yol değildir.

01 · Debiyi hıza çevirin

v = Q / (3.600 × A)

Q, m³/h; A, m²; v, m/s birimindedir. Dikdörtgen kesitte A = en × yükseklik alınır. Ana kanaldan kol ayrıldığında kalan debi ve o bölümün kesitiyle hız yeniden hesaplanır.

02 · Düz kanal ve bağlantılar

Δpdüz = R × L
Δpyerel = Σ(ζ × ρ × v² / 2)

R, Pa/m biriminde sürtünme kaybı; L, metre cinsinden uzunluktur. ζ katsayısı bağlantının gerçek geometrisine ve referans hızına aittir. Bütün dirseklere tek katsayı vermek doğru olmaz.

03 · Ekipman verisini ekleyin

Δpyol = ΣΔpdüz + ΣΔpyerel + ΣΔpekipman

Filtre, serpantin, susturucu ve terminalin kaybı kendi çalışma debisinde alınır. Katalog değeri bir elemanı zaten içeriyorsa aynı direnci ikinci kez eklemeyin. Pa ile mmSS değerlerini doğrudan toplamayın.

Birimleri kontrol eden kısa örnek

Örnek bir kanal parçasında debi 1.200 m³/h, kesit 0,40 × 0,30 = 0,12 m² olsun. Hız 1.200 / (3.600 × 0,12) = 2,78 m/s çıkar. Hava yoğunluğu bu örnekte 1,20 kg/m³ kabul edilirse hız basıncı yaklaşık 4,63 Pa olur. Yalnız bu kesitteki hıza göre tanımlanmış ζ = 2,0 için yerel kayıp yaklaşık 9,26 Pa bulunur. Bu katsayı ve yoğunluk örnek girdileridir; bir ürünün seçim değeri veya zorunlu tasarım sınırı değildir.

R değeri bir hesap programı, uygun sürtünme bağıntısı veya doğrulanmış çizelgeden alınabilir. Kanal malzemesi, pürüzlülük, kesit ve hız bilinmeden bütün projelere aynı Pa/m değeri uygulanmaz. Esnek bağlantının sıkışması, gereksiz uzun bırakılması veya keskin dönmesi de sahadaki direnci değiştirebilir.

İki paralel kol için örnek basınç bütçesi

Aşağıdaki örnekte ortak bölüm 1.200 m³/h, A ve B kolları ayrı ayrı 600 m³/h taşır. İki terminal aynı basınçtaki mahale açılır. Değerler toplama mantığını göstermek için verilmiştir; gerçek kanal geometrisi veya fan seçimi yerine kullanılamaz.

Örnek girdiler · Aynı tasarım debilerinde yol karşılaştırması
BölümHesaba alınan dirençKayıp
Ortak kanalDüz kanal 30 + bağlantılar 2050 Pa
A koluDüz kanal 20 + bağlantılar 25 + terminal 3580 Pa
B koluDüz kanal 30 + bağlantılar 35 + terminal 35100 Pa
Ortak filtreTemiz durum / değerlendirmeye alınan yüklü durum80 / 180 Pa

Temiz filtreyle A yolu 50 + 80 + 80 = 210 Pa, B yolu 50 + 100 + 80 = 230 Pa olur. Kritik yol B’dir. A ile B seri olmadığı için 50 + 80 + 100 + 80 toplamı kullanılmaz. Tasarım debilerini sağlamak üzere düşük dirençli kolun dengelemesi ayrıca ele alınır; yalnız fan devrini yükseltmek dağılım sorununu çözmeyebilir.

Aynı debiler korunarak ortak filtrenin direnci 180 Pa alındığında kritik yol 330 Pa olur. Buradaki 180 Pa bir filtre değiştirme sınırı değildir. İlgili ürünün önerisi ve tasarımın işletme koşulu esas alınır. Fanın bu çalışma noktasını sağlayıp sağlayamadığı eğri üzerinden doğrulanır.

Fan basıncının tanımını yazın. Örnekte terminal değerinin mahale çıkış etkisini içerdiği kabul edilmiştir; diğer cihaz, emiş ve dönüş yolu dirençleri verilmemiştir. Sonuç bu sınırlarla bir hava yolu kaybıdır. Fan toplam basıncı, fan statik basıncı ve cihaz dışı kullanılabilir statik basınç aynı terimler değildir. Nihai seçimde hesap sınırı, giriş/çıkış hızları ve cihazın katalog tanımı eşleştirilmelidir.

Sahada hangi ölçümler aynı kayıtta bulunmalı?

  1. Çalışma senaryosuTarih, çalışma modu, açık kollar, fan devri veya kontrol komutu, damper konumları ve hedef debileri kaydedin. Başka bir işletme durumunun ölçümüyle gelişigüzel kıyas yapmayın.
  2. Debi ve basınç noktalarıÖlçüm yöntemi, cihaz bilgisi, kanal kesiti ve ölçüm yerini belirtin. Filtre fark basıncını, terminal debisini ve fan çevresindeki uygun basınç ölçümlerini birbirinden ayırın.
  3. Önce / sonra doğrulamasıYapılan değişikliği ve aynı koşullardaki sonucu yazın. Debi değişmişken filtre fark basıncının azalması tek başına filtrenin temizlendiğini veya sistemin iyileştiğini kanıtlamaz.
Hesap doğruysa sahada neden hava eksik kalabilir?

Güzergâhta ek bağlantı, farklı kesit, kaçak, kirli ekipman veya katalogdan farklı montaj koşulu bulunabilir. Önce gerçekleşen tesisatı hesapla eşleştirmek gerekir. Kaçak kaybı, hedef terminal debisi ve fanın taşıdığı debi de ayrı kontrol edilmelidir. SCA incelemesinde proje girdileri, saha ölçümü ve fan çalışma noktası aynı dosyada değerlendirilir.

Uluslararası teknik referanslar

ASHRAE Terminology — Testing, Adjusting and Balancing: Test, ayar ve balans kavramını tanımlayan sektör kaynağı. Kaynağı aç

U.S. Department of Energy — HVAC Design Guidance: Yüksek performanslı HVAC tasarım ve uygulama ilkeleri için resmi kaynak. Kaynağı aç

Not: Bu kaynaklar teknik değerlendirme için kullanılır. Türkiye’deki proje, uygulama, kabul ve bakım kararlarında yürürlükteki mevzuat, onaylı proje, yetkili idare ve yetkin uzman görüşü esastır.

Sık sorulan sorular

Kanal çapını büyütmek her zaman çözüm müdür?

Hayır. Çap değişimi hız, ses, yerleşim, bağlantı elemanları ve fan çalışma noktasını etkiler. Toplam sistem direnci değerlendirilmelidir.

Damper kısılınca elektrik tüketimi azalır mı?

Değişken devirli kontrol stratejileri tasarruf sağlayabilir; fakat rastgele damper kısılması fanı veya sistem dengesini doğru yönetmek anlamına gelmez.
