HVAC Devreye Alma (Commissioning) Nedir? Teslim Öncesi Fonksiyon Testleri Rehberi

Bir mekanik tesisatın montajının bitmiş görünmesi, tasarlanan şekilde çalıştığı anlamına gelmez. Fanlar dönüyor, iç üniteler üflüyor ve otomasyon ekranında değerler görünüyorsa sistemin teslim için hazır olduğu kolayca varsayılır. Oysa ticari bir ofis, otel ya da mağazada konfor şikâyetleri çoğu zaman cihaz arızasından değil; birbirini tamamlamayan ayarlardan, yanlış çalışma saatlerinden, eksik debi ayarından veya hiç test edilmemiş bir yangın senaryosundan doğar.

HVAC devreye alma, uluslararası kullanımda commissioning olarak anılan kalite güvence sürecidir. Hedef, sistemin yalnızca tek tek çalıştığını değil; proje niyeti, mahal kullanımı ve işletme senaryosuyla uyumlu çalıştığını kanıtlamaktır. Bu yüzden devreye alma son gün yapılan kısa bir 'çalışıyor mu?' kontrolü değil, dokümantasyon ve saha testleriyle ilerleyen bir teslim disiplinidir.

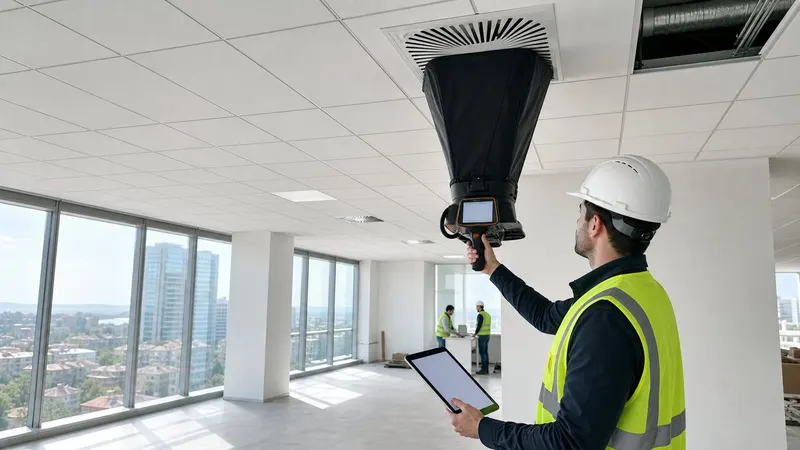

Sahadaki mekanik tesisat incelemesinden teknik görünüm.

Devreye alma ile montaj kontrolü arasındaki fark

Montaj kontrolünde cihazın yerleşimi, askıları, boru bağlantıları, elektrik beslemesi, drenajı ve erişim kapakları gözden geçirilir. Bunlar temel adımlardır; fakat HVAC sisteminin davranışını tek başına açıklamaz. Devreye alma ise örneğin bir toplantı odasında istenen taze hava debisinin gerçekten ulaşıp ulaşmadığını, aynı anda çalışan zonların birbirini etkileyip etkilemediğini ve otomasyonun bu koşullara nasıl cevap verdiğini araştırır.

Bu ayrım özellikle çok disiplinli yapılarda önemlidir. Klima santrali, fan-coil, VRF iç ünitesi, egzoz fanı, yangın damperi, BMS ve elektrik panosu aynı kullanım senaryosunda devreye girer. Bir cihazın kendi testini geçmiş olması; bütün zincirin doğru sırada çalıştığını göstermeye yetmez.

• Onaylı proje, mahal listesi ve tasarım hedeflerinin teslim öncesi karşılaştırılması

• Cihazların model, kapasite, servis erişimi ve saha bağlantılarının fiziksel doğrulanması

• Hava ve su debilerinin ölçülmesi, balans ayarlarının kayıt altına alınması

• Set değerleri, zaman programları, sensörler ve alarmların fonksiyon testleri

Fonksiyon testi hangi sorulara cevap vermelidir?

Doğru fonksiyon testi tek bir düğmeye basıp cihazı başlatmaz. Önce normal çalışma, kısmi yük, gece modu, boş mahal, yoğun kullanım ve arıza benzeri durumlar tanımlanır. Ardından her senaryoda kontrol cihazlarının verdiği tepki gözlenir. Örneğin CO₂ tabanlı taze hava kontrolü varsa, damperin açma-kapama davranışı ve fan hızının tepkisi; yalnız ekranda değil saha ölçümüyle doğrulanmalıdır.

Yangın veya duman kontrolüyle ilişkili ekipmanlarda bu yaklaşım daha da kritiktir. İlgili yangın senaryosu devreye girdiğinde hangi fanın çalışacağı, hangi damperin kapanacağı, hangi cihazın duracağı ve bu zincirin hangi panelden izleneceği proje ile beraber kontrol edilir. Nihai senaryolar ilgili mevzuat, onaylı yangın projesi ve yetkili kurum koşullarıyla ayrıca teyit edilmelidir.

• İşletme saatleri ve sıcaklık set değerleri doğru mahal gruplarına atanmış mı?

• Dış hava, egzoz ve dönüş havası damperleri beklenen pozisyonlara ulaşıyor mu?

• Pompa, fan ve kompresör kademeleri tasarlanan sırayla devreye giriyor mu?

• Sensör arızası, yüksek basınç veya donma gibi alarm durumları kayda ve güvenli moda geçiyor mu?

Hava ve su balansı neden teslimin görünmeyen parçasıdır?

Aynı şafttan beslenen iki katın biri aşırı serin, diğeri havasız kalıyorsa çözüm her zaman yeni cihaz eklemek değildir. Kanal direnci, damper konumu, terminal ayarı, filtre yükü ve fan çalışma noktası birlikte incelenmeden yapılan müdahaleler bir mahaldeki sorunu başka mahale taşır. Test, ayar ve balans çalışması; tasarlanan hava veya su miktarlarının dağıtım sistemi boyunca mümkün olduğunca doğru paylaştırılmasını hedefler.

Balans raporu bu nedenle sadece bir sayı listesi değildir. Hangi noktada neyin ölçüldüğünü, ölçüm koşulunu, hedef değeri, sapmayı ve yapılan ayarı görünür kılar. Teslimden sonra oluşabilecek kullanıcı şikâyetlerinde başlangıç referansı olarak da çalışır.

• Ana hat, branşman ve terminal noktalarında temsil edici ölçüm planı oluşturun

• Filtre, vana ve damperlerin test öncesi gerçek çalışma konumunu kaydedin

• Yüksek sapma görülen mahallerde sadece terminali değil tüm dağıtım yolunu inceleyin

• Raporu mahal adı, tarih, cihaz durumu ve ölçüm yöntemiyle birlikte arşivleyin

Teslim dosyasında bulunması gereken kayıtlar

İşletme ekibinin doğru sistemi devralması için teknik dosya, katalogların bulunduğu bir klasörden daha fazlasıdır. As-built çizimler, cihaz listesi, vana ve damper envanteri, ölçüm raporları, kontrol senaryosu, bakım erişim notları ve kullanıcı eğitimi birbirini tamamlar. Bu belgeler yoksa sonraki tadilat veya arıza anında ekipler varsayımlarla hareket eder.

SCA Mühendislik, devreye alma yaklaşımında saha keşfiyle belirlenen hedefleri; mekanik uygulama, otomasyon ve işletme ekibinin kullanabileceği teslim kayıtlarıyla birleştirir. Amaç kusursuz görünen bir teslim günü değil, ilk kullanım döneminde de yönetilebilir bir sistem bırakmaktır.

• Onaylı/as-built planlar ve ekipman listesi

• Fonksiyon testi, hava-su balansı ve kabul notları

• Alarm ve acil durum işletme senaryosu

• Periyodik bakım başlangıç planı ile sorumluluk matrisi

Uluslararası teknik referanslar

U.S. Department of Energy — HVAC Commissioning: Devreye alma sürecinin enerji, iç hava kalitesi ve konfor üzerindeki etkisini açıklayan teknik referans. Kaynağı aç

ASHRAE Terminology — Testing, Adjusting and Balancing: Hava ve hidronik dağıtım sistemlerinde test, ayar ve balans kavramının tanımı için referans. Kaynağı aç

Not: Bu kaynaklar teknik değerlendirme için kullanılır. Türkiye’deki proje, uygulama, kabul ve bakım kararlarında yürürlükteki mevzuat, onaylı proje, yetkili idare ve yetkin uzman görüşü esastır.

Sık sorulan sorular

Commissioning sadece yeni binalarda mı gerekir?

Hayır. Yeni binalarda teslim öncesi devreye alma önemlidir; mevcut binada ise enerji, konfor veya arıza sorunları ortaya çıktığında yeniden devreye alma ya da retro-commissioning yaklaşımıyla sistem davranışı tekrar değerlendirilebilir.

Her HVAC sisteminde hava balans raporu gerekir mi?

Kapsam sistem tipine, projeye ve kullanım riskine göre değişir. Ancak çok zonlu, taze havalı veya kullanıcı konforunun kritik olduğu ticari yapılarda ölçüm ve kayıt, ayarların kanıta dayalı yapılmasını sağlar.

Devreye alma sırasında sorun çıkması başarısızlık mı demektir?

Hayır. Sürecin amacı sorunları gizlemek değil, teslimden önce görünür kılmak ve düzeltme/test tekrarını yönetmektir.
