Kaskad Kazanlarda Kısa Çevrim Nasıl Önlenir? Modülasyon, Buffer Tank ve Kontrol Mantığı

Kaskad kazan sisteminde cihazların sık sık devreye girip çıkması, yalnızca konforu değil; ekipman ömrünü, enerji tüketimini ve bakım ihtiyacını da etkileyebilir. Kısa çevrim çoğu zaman tek bir ayarla çözülecek bir durum değildir: binanın gerçek yükü, kazanların minimum kapasitesi, sistem su hacmi, pompa davranışı ve kontrol sıralaması birlikte incelenmelidir.

Doğru kaskad mantığı, yük azaldığında bütün kazanları aynı anda zorlamak yerine kapasiteyi olabildiğince yumuşak izlemeyi hedefler. Bu nedenle programlama, hidrolik tasarım ve sahadaki ölçüm aynı kararın farklı yüzleridir.

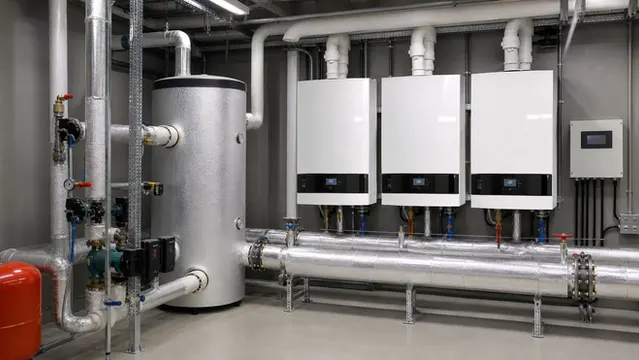

Proje ve saha koşullarında değerlendirilmiş ısıtma sistemi bileşenleri.

Kısa çevrim hangi belirtilerle anlaşılır?

Kazanların kısa aralıklarla yanıp sönmesi, kontrol ekranında sık start/stop sayısı, sıcaklıkta ani dalgalanma, gürültü veya beklenenin üzerinde gaz tüketimiyle fark edilebilir. Ancak sadece bir günün kaydıyla kesin sonuç çıkarılmamalıdır; dış hava, bina doluluğu ve sıcak su talebi gibi koşullar da beraber kaydedilmelidir.

Sistem belirli saatlerde sorun çıkarıyorsa, o saatte açılan zonlar, pompa komutları, vana davranışı ve kaynak su sıcaklığı incelenmelidir. Böylece kısa çevrimin düşük yükten mi, yanlış geri bildirimden mi, yetersiz hacimden mi veya kontrol çatışmasından mı kaynaklandığı anlaşılır.

• Start/stop sayılarını ve saatlerini trendleyin.

• Gidiş-dönüş sıcaklıklarını çalışma periyotlarıyla ilişkilendirin.

• Kullanım saatleri ve zon durumunu kayıt altına alın.

• Alarm veya koruma hatalarını kontrol verisiyle birlikte inceleyin.

Modülasyon ve minimum yük neden önemlidir?

Her kazan belirli bir aralıkta kapasite modülasyonu yapar. Bina yükü sistemin toplam minimum kapasitesinin altına düştüğünde, üretilen ısı hızla set değerine ulaşabilir ve cihaz kapanır. Yük tekrar oluşunca yeniden devreye girer; bu döngü devam ederse kısa çevrim ortaya çıkabilir.

Kontrolün hangi kazanı ne zaman devreye alacağı, yük paylaşımı ve set noktası farkları bu yüzden önemlidir. Kaskad sıralaması, ekipmanların eşit yaşlanması ve servis ihtiyacı açısından da akıllıca planlanmalıdır.

• Toplam minimum kapasiteyi gerçek düşük yükle karşılaştırın.

• Kaskad devreye alma/kapatma farklarını proje gereksinimiyle belirleyin.

• Kazan çalışma saatlerini dengeli dağıtacak mantık kurun.

• Set noktası değişimini tek bir şikâyete göre rastgele yapmayın.

Buffer tank ne zaman yardımcı olur?

Buffer tank, sistemin termal hacmini artırarak kaynak ve dağıtım devreleri arasındaki dalgalanmayı yumuşatmaya yardımcı olabilir. Ancak tankın varlığı tek başına doğru sonuç garantisi değildir. Hacim, bağlantı biçimi, sensör konumu ve kontrol mantığı yanlışsa kısa çevrim devam edebilir veya enerji kaybı artabilir.

Tank ihtiyacı değerlendirilirken sistem su hacmi, yük değişimi, kazan karakteristiği, zon kontrolü ve hidrolik düzen birlikte hesaplanmalıdır. Projesiz eklenen tank, borulama ve pompa dengesi üzerinde beklenmeyen etkiler oluşturabilir.

• Tank kararını cihaz karakteristiği ve sistem hacmiyle birlikte verin.

• Sıcaklık sensörü konumunu kontrol mantığıyla uyumlu seçin.

• İzolasyon, hava alma ve bakım erişimini planlayın.

• Tank sonrası çalışma davranışını trend ile doğrulayın.

Kalıcı iyileştirme için devreye alma

Kısa çevrim problemi için en iyi kapanış, ayar sonrası sahada doğrulanmış trend verisidir. Birkaç saatlik gözlem, farklı yük koşulları ve kullanıcı talepleri altında sistemin kararlı davrandığını göstermelidir. İyileştirme sırasında yapılan her ayar dokümante edilmelidir.

DOE’nin commissioning yaklaşımı, sistemin tasarım amacına göre çalıştığını kontrol etmeyi vurgular. Nihai set değerleri, proje, cihaz üreticisi talimatı ve yetkin mekanik ekip değerlendirmesiyle belirlenmelidir.

• Ayar öncesi ve sonrası trendleri karşılaştırın.

• Düşük yükte ve yüksek yükte ayrı test yapın.

• Kaskad ayarlarını bakım dosyasına yazın.

• Sorun tekrarlarsa kök neden için sistematik inceleme yapın.

Uluslararası teknik referanslar

U.S. Department of Energy — Optimizing Hydronic Heating: Hidronik ısıtmada konfor ve performansın iyileştirilmesine yönelik resmi kaynak. Kaynağı aç

U.S. Department of Energy — HVAC Commissioning: Tasarım amacına göre çalışmayı doğrulama yaklaşımını açıklayan resmi kaynak. Kaynağı aç

Not: Bu kaynaklar teknik değerlendirme için kullanılır. Türkiye’deki proje, uygulama, kabul ve bakım kararlarında yürürlükteki mevzuat, onaylı proje, yetkili idare ve yetkin uzman görüşü esastır.

Sık sorulan sorular

Kısa çevrim kazana zarar verir mi?

Sık çalıştırma-durdurma ekipman üzerinde gereksiz yük ve bakım ihtiyacı oluşturabilir. Sebep, cihaz üreticisi talimatlarına ve saha verisine göre değerlendirilmelidir.

Buffer tank her kaskad sisteme takılmalı mı?

Hayır. İhtiyaç, yük profili, cihaz karakteristiği, sistem hacmi ve hidrolik tasarıma göre belirlenir.
