Klinik ve Sağlık Mekânı Tasarımında Havalandırma: Temiz-Kirli Akış, Basınç ve Mahremiyet

Bir kliniğin iyi çalışması yalnızca doğru sayıda muayene odası yerleştirmekle tamamlanmaz. Hasta, personel, temiz malzeme, atık ve teknik servis akışları aynı plan içinde birbirine karışmadan ilerlemelidir. Havalandırma sistemi de bu organizasyonu desteklemeli; istenmeyen koku ve kirleticilerin komşu mahallere taşınmasını sınırlandırırken bekleme alanından tedavi odasına kadar dengeli bir iç ortam sağlamalıdır. Bu nedenle klinik havalandırma sistemi, mimari plan bittikten sonra tavana eklenen menfezlerden ibaret değildir.

Mimarlık ofisi açısından en kritik konu, mekanik gereksinimlerin planlama özgürlüğünü son anda daraltmamasıdır. Oda fonksiyonları, kapı konumları, asma tavan kotları, sabit mobilyalar ve mahremiyet kararları erken aşamada hava akış yönüyle birlikte ele alınırsa hem daha sade hem de işletilebilir çözümler geliştirilebilir.

Genel havalandırma sistemleri yaklaşımının klinik özelinde başarıya ulaşması, kullanıcı senaryosunun doğru tanımlanmasına bağlıdır.

Klinik tek tip bir kullanım değildir

Diş kliniği, muayene merkezi, görüntüleme birimi, küçük cerrahi birim veya fizik tedavi merkezi aynı mekanik reçeteyle tasarlanamaz. Kullanılan ekipman, uygulanan işlemler, kimyasal ve koku kaynakları, kişi yoğunluğu ve mahallerin çalışma saatleri değişir. Bazı odalarda ısı yükü cihazlardan kaynaklanırken bazı alanlarda ana sorun yoğun hasta trafiği veya temizlik malzemelerinin kokusudur.

Tasarıma başlamadan önce her mahal için kısa bir kullanım kartı hazırlamak yararlıdır:

• Mahalde kimler bulunuyor ve ortalama bulunma süresi nedir?

• Hangi işlem veya ekipman ısı, nem, aerosol ya da koku üretiyor?

• Kapı ne sıklıkta açılıyor ve komşu mahal hangi işlevde?

• Odanın özel bir basınç ilişkisine ihtiyacı var mı?

• İşlem dışında oda farklı bir amaçla kullanılıyor mu?

• Temizlik, filtre değişimi ve bakım hangi saatlerde yapılabilir?

Bu bilgiler yalnızca debi hesabına girdi sağlamaz; oda yerleşimini de yönlendirir. Benzer gereksinimli mahallerin gruplanması, uzun kanal güzergâhlarını ve karmaşık kontrol senaryolarını azaltabilir. Oda adı aynı kalsa bile kullanım prosedürü değişiyorsa mekanik kabulün yeniden gözden geçirilmesi gerekir.

Temiz-kirli akış önce planda, sonra havada kurulur

Sağlık mekânlarında temiz ve kirli kavramı yalnızca ayrı koridor anlamına gelmez. Malzemenin depodan odaya, kullanımdan sonra toplama alanına nasıl ilerlediği; personelin hangi kapıları kullandığı ve bekleyen hastanın bu akışla nerede karşılaştığı değerlendirilir. Hava da kapı aralıkları, transfer açıklıkları ve basınç farkları üzerinden benzer bir rota izler.

Mimari zonlama oluşturulurken kirletici üretme ihtimali daha yüksek mahallerin temiz kabul edilen alanlara göre konumu sorgulanmalıdır. Tuvalet, temizlik odası, atık bekletme alanı veya koku üreten işlem odasının egzozu ortak dönüş havasına kontrolsüz bağlanmamalıdır. Bununla birlikte her küçük odayı birbirinden tamamen bağımsızlaştırmak da gereksiz kanal yoğunluğu ve işletme zorluğu yaratabilir. Risk ve kullanım senaryosuna göre makul zonlar tanımlanır.

Kapı çizgisi aynı zamanda hava çizgisidir

Kapı kapalıyken hedeflenen hava akış yönü, kapı açıldığında kısa süreli olarak bozulabilir. Koridorun yoğunluğu, kapının açık kalma süresi ve otomatik kapatıcı davranışı gerçek kullanımda önem taşır. Bu nedenle yalnızca teorik basınç değerine güvenmek yerine kapı senaryosu üzerinden değerlendirme yapılmalıdır. Mimarın kapı yönü, alt boşluğu, eşik ve akustik conta kararları mekanik mühendisle paylaşılmalıdır.

Basınç ilişkisi gereken mahaller için hedefler proje özelinde, ilgili uzmanlık ve güncel gereklilikler doğrultusunda belirlenmelidir. Her kliniğe aynı pozitif veya negatif basınç şemasını uygulamak doğru değildir. Amaç, hava transferinin niyet edilen yönde ve kullanım boyunca sürdürülebilir olmasıdır.

Taze hava ve egzoz dengesini mimari programla kurun

Taze hava miktarı kişi yoğunluğu, mahal işlevi, çalışma düzeni ve kirletici kaynaklarına göre değerlendirilir. Bekleme salonunda dalgalanan doluluk, sürekli çalışan personel alanından farklıdır. Bir muayene odası gün boyu aralıklı kullanılırken sterilizasyon veya teknik hazırlık alanının farklı bir çalışma profili olabilir. Sistem bu farkları göz ardı ederse bazı bölgelerde hava yetersiz, bazı bölgelerde ise gereksiz yüksek olabilir.

Egzoz edilen hava kadar yerine konacak havanın rotası da önemlidir. Sadece güçlü bir aspiratör eklemek, kapı altından kontrolsüz hava çekilmesine ve koridorda gürültüye yol açabilir. Dengeli tasarımda taze hava, transfer havası ve egzoz birbirini tamamlar. Dış hava emiş noktası ile kirli hava atışı, drenaj ve servis alanları daha avan proje aşamasında ayrılmalıdır.

Merkezi çözüm seçeneklerinin temel yapısını klima santralleri sayfasında inceleyebilirsiniz. Nihai sistem, klinik işlevleri ve işletme kapasitesi doğrultusunda seçilmelidir.

Filtreleme tek başına iç hava kalitesi değildir

Filtrenin sınıfı önemli olsa da iyi iç hava kalitesi; kaynak kontrolü, doğru hava rotası, yeterli taze hava, bakım ve temizlikle birlikte oluşur. Kirli bir kanal, uzun süre değiştirilmeyen filtre veya yanlış konumlandırılmış dış hava emişi, kâğıt üzerindeki iyi seçimi etkisiz bırakabilir. Klinik projesinde nihai filtre seçimi kullanım ve risk analiziyle yapılmalıdır.

Filtre kademelerinin ne anlattığını ISO 16890’a göre filtre seçimi rehberinde ayrıntılı olarak ele alıyoruz.

Mimarın filtre seçiminden bağımsız gibi görünen kararları aslında performansı doğrudan etkiler. Cihaz önünde filtrenin tamamen çıkarılabileceği servis alanı bırakılmalı, bakım personeli hasta dolaşımına girmeden erişebilmeli, dış hava emişi araç egzozu ve kirli atışlardan uzak tutulmalı, tavan kapakları tekrar kapanabilir detaylandırılmalı ve yoğuşma tavası gözle kontrol edilebilmelidir. Filtreyi büyütüp erişimi küçültmek sürdürülebilir bir çözüm değildir.

Akustik mahremiyet ile hava transferi arasındaki gerilim

Muayene odasında konuşmaların koridora taşınmaması kullanıcı güveni için önemlidir. Ancak hava transferi için kapı altı boşluğu veya ortak dönüş havası yolu bırakıldığında ses de aynı açıklığı kullanabilir. Akustik kapı seçip geniş bir transfer boşluğu bırakmak, beklenen mahremiyeti zayıflatabilir.

Çözüm, hava yolunu tamamen kapatmak değil; sesin doğrudan geçişini azaltan bir rota tasarlamaktır. Akustik transfer elemanları, kırıklı hava yolları, oda bazlı dönüş düzeni veya uygun susturma detayları seçenekler arasındadır. Seçim yapılırken kullanılabilir tavan yüksekliği, temizlik gereksinimi, basınç ilişkisi ve bakım birlikte değerlendirilir. Kanal içindeki yüksek hızların ve menfez seçiminin oluşturduğu gürültü de unutulmamalıdır.

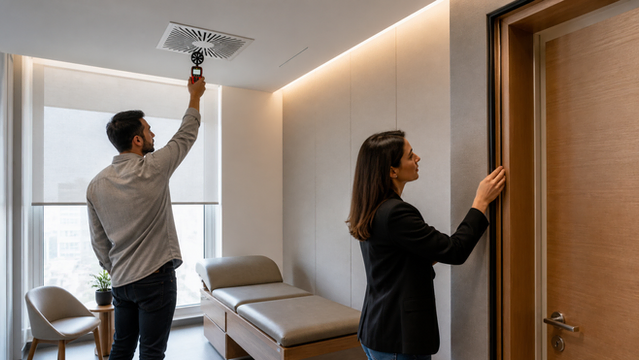

Menfez yerleşimini tedavi koltuğu ve aydınlatmayla birlikte çözün

Üfleme havası hastanın veya hekimin üzerine doğrudan gelmemeli; dönüş menfezi de istenen süpürme etkisini desteklemelidir. Diş tedavi koltuğu, muayene masası, cihaz kolu, operasyon lambası ve perde rayı sabit noktalar olduğu için menfezleri kalan boşluğa yerleştirmek doğru sonuç vermez. Yansıtılmış tavan planında aydınlatma, sprinkler, dedektör, akustik panel ve hava elemanları tek kompozisyonda koordine edilmelidir.

Klinik planınız için mekanik uygunluk ön kontrolü alın

Plan ve kesitler henüz esnekken yapılacak bir ön inceleme; taze hava cihazının yerini, egzoz şaftlarını, servis erişimini, menfez düzenini ve mahaller arası hava ilişkisini görünür hale getirir. Böylece iç mimari detaylar varsayımla değil, gerçek ekipman ve rota gereksinimleriyle geliştirilir. Oda listesi, planlanan işlemler, ekipman listesi ve tavan kesitleri toplantı için yeterli bir başlangıçtır.

Uygulama çizimleri donmadan klinik yerleşiminiz için mekanik ön değerlendirme talep edin. Çalışma, güncel gerekliliklerin ve ilgili uzman onaylarının yerine geçmez; erken koordinasyonla kritik belirsizlikleri görünür kılar.

Isı yükleri ve zonlama: Bekleme alanı ile işlem odası aynı davranmaz

Cepheye yakın bekleme salonu güneş yükünden etkilenebilir; içte kalan işlem odasında ise ekipman ve personel yükü baskın olabilir. Tüm alanı tek termostatla yönetmek, bir bölge konforluyken diğerinin sıcak veya aşırı soğuk kalmasına yol açabilir. Zonlama kararı mahallerin kullanım saatlerine, cephe yönüne, kapı trafiğine ve ısı kaynaklarına göre verilir.

Klinik mesai dışında bazı alanlar kapalıyken acil veya nöbet bölümü çalışıyorsa sistemin kısmi işletme senaryosu da düşünülmelidir. Bu senaryo hem enerji kullanımını hem de gerekli basınç ilişkilerinin korunmasını etkiler. Kontrol sistemi karmaşık olmak zorunda değildir; fakat hangi fanın, damperin ve klima bölgesinin hangi kullanım halinde çalışacağı açıkça tanımlanmalıdır.

Uygulama ve devreye alma sırasında ne doğrulanmalı?

Kanal ve borular kapanmadan sızdırmazlık, drenaj, damper yönü ve erişim kontrol edilmelidir. Mimari tavan tamamlandığında gerçek menfez konumları güncel paftayla karşılaştırılır. Sistem çalıştırıldığında yalnızca cihazın açılması değil, tasarlanan mahal ilişkilerinin gerçekleşmesi önemlidir. Debiler, fan ve damper komutları, alarm durumları, mesai dışı mod ve gerekli basınç yönleri proje kabul planına göre sınanır.

Tesis yönetimine filtre değişim yönleri, erişim kapakları, normal çalışma programı ve arıza halinde yapılacaklar gösterilmelidir. Bir kapının sonradan sürekli açık tutulması veya taze hava programının enerji tasarrufu amacıyla kapatılması tasarım niyetini bozabilir. Kullanıcı şikâyetlerinin yer ve zaman bilgisiyle kaydedilmesi, işletme ayarlarının kanıta dayalı geliştirilmesini sağlar.

Klinik tasarım ekibi için uygulama öncesi kontrol listesi

• Her mahallin işlevi ve günlük kullanım profili net mi?

• Temiz malzeme, atık, hasta ve personel akışları tanımlı mı?

• Koku veya kirletici üreten mahaller ayrı değerlendirildi mi?

• Hedeflenen hava transfer yönleri kapı senaryosuyla uyumlu mu?

• Taze hava emişi ve kirli hava atışı cephede doğru konumda mı?

• Filtre ve cihaz bakımı hasta alanına girmeden yapılabiliyor mu?

• Menfezler tedavi konumu, aydınlatma ve tavan elemanlarıyla koordine mi?

• Akustik mahremiyet için hava transfer yolu kontrol edildi mi?

• Mesai dışı ve kısmi kullanım senaryosu tanımlandı mı?

• Kapanacak imalatlar öncesi test ve erişim kontrolü planlandı mı?

Özel hava akışının gerekli olduğu kontrollü mahaller için tek yönlü hava akışı rehberimiz teknik bir çerçeve sunar. Bu yaklaşım her muayene odasına otomatik uygulanacak bir çözüm değildir; kullanımın gerektirdiği risk seviyesine göre seçilmelidir.

Sonuç: Plandaki akış ile havadaki akış aynı yönde kurulmalı

Esneklik: Klinik büyürse sistem nasıl uyarlanacak?

Kliniklerin oda programı ve kullanılan ekipman zaman içinde değişebilir. Bugün danışma veya ofis olarak kullanılan bir mahal yarın muayene odasına dönüşebilir; yeni bir cihaz ısı yükünü, çalışma saatini ve egzoz gereksinimini değiştirebilir. Tasarım ekibi her olası senaryoyu baştan kurmak zorunda değildir, ancak ana şaftlarda, teknik hacimde ve otomasyon altyapısında makul uyarlanabilirlik bırakmalıdır.

Esneklik, bütün kanalları gereğinden fazla büyütmek anlamına gelmez. Bölünebilir zonlar, erişilebilir damperler, güncellenebilir kontrol programı ve taşıma rotası korunmuş ekipman alanları daha ölçülü çözümlerdir. Gelecekteki işlev değişikliğinin yalnızca menfez yerini değiştirerek çözülemeyeceği işletme ekibine açıkça anlatılmalıdır. Her revizyonda temiz-kirli akış, hava dengesi, akustik mahremiyet ve filtreleme ihtiyacı yeni kullanım üzerinden tekrar doğrulanmalıdır.

Klinik tasarımında havalandırma; cihaz kapasitesi, menfez adedi veya filtre isminden daha geniş bir koordinasyon konusudur. Temiz-kirli akışın mimari planla kurulması, hava transfer yönlerinin kapılarla birlikte düşünülmesi, akustik mahremiyetin korunması ve bakımın gerçek hayatta yapılabilir olması gerekir. Bu bütünlük sağlandığında sistem hem kullanıcı konforunu hem de işletme düzenini destekler.
