MEP BIM Koordinasyonu Neden Önemlidir? Kanal, Boru ve Kablo Tavası Çakışmalarını Sahaya İnmeden Çözmek

Şantiyede aynı tavana ait dört farklı çizim üst üste geldiğinde sorun çoğu zaman kanalın veya borunun kendisi değildir; disiplinlerin aynı hacim için farklı varsayımlarla ilerlemesidir. Havalandırma kanalı yüksekliği, sprinkler kotu, kablo tavası dönüşü, aydınlatma boşluğu ve bakım kapağı ihtiyacı çizimde yeterince erken bir araya gelmezse, çözüm sahada kesme, taşıma, yeniden askılama veya asma tavan kotundan ödün verme şeklinde ortaya çıkar.

MEP BIM koordinasyonu, mekanik, elektrik ve mimari bilgileri üç boyutlu ve düzenli veriyle karşılaştırarak bu sorunları sahaya inmeden görünür kılmayı amaçlar. Tek başına model üretmek yeterli değildir; hangi çakışmanın gerçekten kritik olduğu, hangi sistemin önceliğe sahip bulunduğu ve kararın as-built kayda nasıl geçeceği de koordinasyon sürecinin parçasıdır.

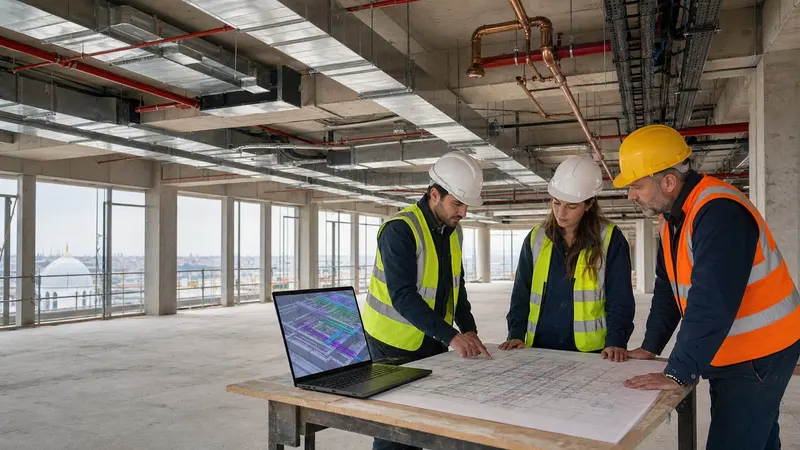

Sahadaki mekanik tesisat incelemesinden teknik görünüm.

Çakışma tespiti ile koordinasyon aynı şey değildir

Bir yazılım iki elemanın fiziksel olarak kesiştiğini gösterebilir. Ancak bunun çözülebilir bir çakışma mı, tolerans gerektiren bir detay mı yoksa bakım erişimini tamamen engelleyen bir risk mi olduğuna proje ekibi karar verir. Örneğin küçük çaplı bir borunun yer değiştirmesi ile büyük debili bir ana kanalın kot değiştirmesi aynı maliyet ve performans etkisine sahip değildir.

Bu nedenle iyi koordinasyon toplantısı, sadece hata listesini uzatmaz. Yangın güvenliği, drenaj eğimi, erişim, servis kapakları, mimari net yükseklik, strüktürel sınırlar ve uygulama sırası gibi karar verdiren başlıkları kullanır. Tasarım hedefi korunurken sahada uygulanabilir çözüm üretilir.

• Sert çakışma: iki elemanın aynı fiziksel hacmi işgal etmesi

• Yumuşak çakışma: bakım, izolasyon, açılma mesafesi veya güvenlik boşluğunun ihlali

• Sıra çakışması: elemanlar sığsa da montaj sırası nedeniyle uygulanamaması

• Bilgi çakışması: çizim, model ve ekipman seçiminin birbirini doğrulamaması

Mekanik tesisatta öncelik sırası nasıl belirlenir?

Her projede değişmekle birlikte yerçekimiyle çalışan drenaj hatları eğim ihtiyacı nedeniyle çoğu kez belirli bir öncelik taşır. Ana hava kanalları ise kesitleri ve dönüş yarıçapları nedeniyle kolay taşınmaz. Sprinkler, kablo tavası ve küçük boru hatları daha esnek olabilir; fakat yangın, elektrik ve bakım kuralları nedeniyle keyfi biçimde ötelenemez.

Öncelik listesi proje başlangıcında yazılı hâle getirilmezse, farklı ekipler doğal olarak kendi sistemini korumaya çalışır. Sonuç, geçici çözümler ve tekrar eden revizyonlardır. MEP koordinasyonu, bu kararları şantiyeye gelmeden önce görünür ve izlenebilir yapar.

• Drenaj hatlarında eğim ve temizleme erişimi

• Ana kanallarda kesit, izolasyon ve minimum dönüş mesafesi

• Yangın tesisatında erişim, vana ve başlık yerleşimi

• Elektrik tesisatında güvenli açıklıklar ve bakım yolu

• Asma tavanda aydınlatma, menfez ve servis kapağı ilişkisi

Modelin sahadaki karşılığı: doğru veri ve güncel ekipman

Modelde ürünün yaklaşık bir kutu olarak gösterilmesi, saha koordinasyonu için her zaman yeterli değildir. Özellikle klima santrali, fan, dış ünite, pompa grubu, kolektör, elektrik panosu ve yangın damperi gibi parçalar için bağlantı yönü, servis kapağı, sökülebilir parça ve ağırlık merkezi kararları etkiler.

Uygulama başlamadan önce üretici çizimleri, ekipman seçimi, montaj detayı ve mimari revizyonlar ortak bilgi kaynağında karşılaştırılmalıdır. Şantiyede değişen her kritik rotanın as-built kayda işlenmesi de aynı nedenle önemlidir: sadece bugünkü montajı değil, yarının bakımını da korur.

• Modeldeki ekipman ölçüsünü seçilen ürünün gerçek verisiyle doğrulayın

• İzolasyon, askı, flanş ve bakım boşluklarını görünmez kabul etmeyin

• Çatı, şaft ve teknik hacimlerde kaldırma/montaj güzergâhını planlayın

• Onaylanan koordinasyon kararını saha ekibinin kullandığı çizime aktarın

Küçük bir çakışma ne zaman büyük maliyete dönüşür?

Asma tavan kapandıktan sonra fark edilen bir kanal-sprinkler çakışması; tavanın açılması, ekipman sökümü, yeni askılar, malzeme kaybı ve bitiş işlerinin yeniden yapılması anlamına gelebilir. Daha önemlisi, hızlı çözüm baskısı altında sistem performansı veya bakım erişimi göz ardı edilebilir.

SCA Mühendislik proje ve uygulama yaklaşımında koordinasyonu yalnız çizim üretimi olarak değil, keşif, ekipman seçimi, montaj sırası ve as-built dokümantasyonun ortak dili olarak ele alır. Böylece proje kararları hem mimari ile hem de uzun dönem işletme ihtiyacıyla daha tutarlı hâle gelir.

• Revizyon ihtiyacını saha imalatından önce disiplin toplantısına taşıyın

• Çözümün yangın, drenaj ve servis erişimi etkisini aynı anda değerlendirin

• Saha değişikliklerini fotoğraf ve güncel çizimle kayıt altına alın

• Teknik çözümün mimari net yüksekliği ve kullanıcı deneyimi etkisini doğrulayın

Uluslararası teknik referanslar

buildingSMART — Information Delivery Specification (IDS): BIM bilgi gereksinimlerinin tanımlanması ve doğrulanması yaklaşımına ilişkin uluslararası referans. Kaynağı aç

U.S. Department of Energy — HVAC Design and Implementation Guidance: Tasarım, uygulama ve işletme bağlamında HVAC sistem performansının ele alınmasına yönelik rehber. Kaynağı aç

Not: Bu kaynaklar teknik değerlendirme için kullanılır. Türkiye’deki proje, uygulama, kabul ve bakım kararlarında yürürlükteki mevzuat, onaylı proje, yetkili idare ve yetkin uzman görüşü esastır.

Sık sorulan sorular

BIM kullanmak çakışmaları tamamen sıfırlar mı?

Hayır. BIM, doğru veri ve düzenli koordinasyonla riskleri erken görünür kılar. Saha koşulları, tedarik değişiklikleri ve uygulama detayları yine disiplinli kontrol gerektirir.

Küçük projelerde MEP koordinasyonu gerekli değil mi?

Proje ölçeği değişse de asma tavan, teknik hacim veya renovasyon alanı daraldıkça koordinasyon ihtiyacı artabilir. Yöntemin kapsamı projeye göre uyarlanmalıdır.

BIM modeli as-built çizim yerine geçer mi?

Modelin güncelliği ve teslim standardı belirleyicidir. Uygulama boyunca güncellenmeyen model tek başına güvenilir as-built kayıt sayılmaz.

Sonuç ve proje desteği

Şantiye başlamadan önce tesisat kotları, bakım boşlukları ve disiplinler arası geçişleri netleştirmek için mekanik proje koordinasyonunu keşif ve uygulama ekibinizle birlikte planlayın.
