Merkezi Isıtma Sisteminde Hidrolik Balans Nasıl Yapılır? Diferansiyel Basınç, Vana ve Pompa Ayarı

Bir merkezi ısıtma sisteminde en yakın daire veya mahal aşırı ısınırken en uzaktaki alan soğuk kalıyorsa, sorun her zaman kazan kapasitesi değildir. Boru ağındaki debi dağılımı, vana davranışı ve pompa basıncı doğru dengelenmemiş olabilir. Hidrolik balans, suyun her devrede tasarlanan ihtiyaca yakın biçimde dolaşmasını amaçlayan ölçüme dayalı bir çalışmadır.

Balansın faydası yalnızca konfor değildir. Gereğinden yüksek basınç vana sesini artırabilir, pompa enerjisini yükseltebilir ve kontrol elemanlarının kararsız davranmasına yol açabilir. Bu yüzden “pompayı biraz yükseltelim” kısa vadeli görünse de sistemin tamamı açısından doğru çözüm olmayabilir.

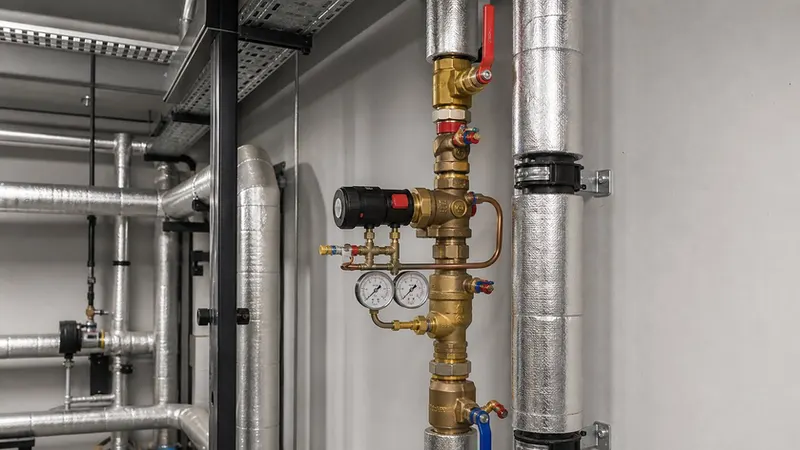

Proje ve saha koşullarında değerlendirilmiş ısıtma sistemi bileşenleri.

Dengesiz ısınma nasıl okunur?

Şikâyetlerin bina içindeki dağılımı önemli ipucu verir. Sürekli aynı hat veya aynı kat sorunsa, boru güzergâhı, vana konumu, hava, filtre veya kontrol sorunu araştırılır. Rastgele mahal sorunlarında ise zaman programı, kullanıcı müdahalesi, termostat konumu ve pompaların çalışma saatleri incelenebilir.

Ölçüm olmadan yapılan ayarlar bir mahali iyileştirirken diğerini bozabilir. Bu nedenle gidiş-dönüş sıcaklığı, diferansiyel basınç, vana konumu ve kritik noktalardaki akış bilgisi mümkün olduğunca birlikte değerlendirilmelidir.

• Şikâyeti konum ve saat bazında kaydedin.

• En yakın ve en uzak devreleri birlikte ölçün.

• Hava alma, pislik tutucu ve vana erişimini kontrol edin.

• Kullanıcı müdahalelerini teknik veriden ayırın.

Balans vanası ve diferansiyel basınç kontrolü

Balans vanası, belirli bir devreden geçen akışı tasarım hedefiyle uyumlu hale getirmeye yardımcı olur. Diferansiyel basınç kontrolü ise değişken debili sistemlerde vana üzerindeki basınç farkını daha kararlı tutmayı hedefleyebilir. Hangi çözümün uygun olduğu; sistem topolojisi, kontrol vanaları ve işletme şekline bağlıdır.

Bu elemanların tesiste bulunması tek başına denge sağlandığı anlamına gelmez. Vana set değerleri, ölçüm noktaları ve proje bilgisiyle ilişkilendirilmediyse bileşenler yanlış ayarda kalabilir. Devreye alma raporu ve etiketleme bu nedenle önemlidir.

• Her vana için hangi hattı dengelediğini etiketleyin.

• Ayar değerini ölçüm ve proje verisiyle kaydedin.

• Kontrol vanaları ile balans elemanlarının görevini karıştırmayın.

• Değişiklik sonrası kritik devreleri yeniden kontrol edin.

Pompa ayarı neden tek başına çözüm değildir?

Pompa basma yüksekliği fazla ise su en kolay yollardan gereğinden çok geçebilir; ses, vana otoritesi ve enerji tüketimi artabilir. Yetersiz ise uzak devreler ihtiyacı karşılayamaz. Doğru hedef, sistemin farklı yük koşullarında kararlı davranabildiği çalışma aralığıdır.

Değişken devirli pompa ayarı, diferansiyel basınç set noktası, sensör konumu ve zon kontrolü birlikte ele alınmalıdır. Pompa kontrolü binanın kullanım programından habersizse, sabah açılış veya gece düşümü gibi zamanlarda istenmeyen davranışlar oluşabilir.

• Pompa eğrisi ile saha çalışma noktasını karşılaştırın.

• Set değerlerini farklı yük koşullarında doğrulayın.

• Basınç sensörü konumunun temsil gücünü değerlendirin.

• Pompa ayarını her değişiklikte kayıt altına alın.

Balans sonrası doğrulama nasıl yapılır?

Çalışmanın tamamlandığını gösteren en güçlü kanıt, önceden tanımlanmış noktalarda alınan ölçümlerdir. Konfor şikâyeti, pompa enerjisi, vana sesi ve sıcaklık dağılımı iyileşiyor mu soruları aynı raporda cevaplanmalıdır. Sadece vana tur sayısı yazmak yeterli değildir.

Hidronik ısıtma performansı; kaynak, pompa, boru, vana, kontrol ve kullanıcı davranışının birlikte sonucudur. Proje değişiklikleri için yerel kurallar, onaylı çizimler ve yetkin uzman incelemesi esas olmalıdır.

• Önce/sonra değerlerini raporlayın.

• Kritik mahal sıcaklıklarını kullanıcıyla birlikte doğrulayın.

• Pompa ve vana sesini işletme turunda değerlendirin.

• Sezon içinde tekrar kontrol için tarih belirleyin.

Uluslararası teknik referanslar

U.S. Department of Energy — Optimizing Hydronic Heating: Hidronik ısıtmada konfor ve performansın iyileştirilmesine yönelik resmi kaynak. Kaynağı aç

U.S. Department of Energy — HVAC Design Guidance: Yüksek performanslı HVAC tasarım ve uygulama kararları için resmi kaynak. Kaynağı aç

Not: Bu kaynaklar teknik değerlendirme için kullanılır. Türkiye’deki proje, uygulama, kabul ve bakım kararlarında yürürlükteki mevzuat, onaylı proje, yetkili idare ve yetkin uzman görüşü esastır.

Sık sorulan sorular

Radyatör vanalarını açmak hidrolik balans yerine geçer mi?

Hayır. Kullanıcı vanası mahal talebini etkileyebilir; hidrolik balans ise ağdaki debi dağılımının proje hedefiyle uyumunu ölçümle ayarlamayı amaçlar.

Balans işlemi yalnızca büyük binalarda mı gerekir?

Küçük sistemlerde de hat uzunluğu, çoklu zon veya konfor farkı varsa değerlendirme gerekebilir. Kapsam sistemin yapısına göre belirlenir.

Sonuç ve proje desteği

SCA Mühendislik, merkezi ısıtma sistemlerinde hidrolik balans, pompa ayarı, vana envanteri, saha ölçümü ve devreye alma desteği verir. Binanızdaki dengesiz ısınmayı ölçüme dayalı olarak analiz etmek için bize ulaşabilirsiniz.
