VRF Nedir? VRF Klima Sistemi Nasıl Çalışır ve Nerelerde Kullanılır?

Bir ofiste toplantı odası kısa süreli ve yoğun kullanılırken, açık ofis gün boyu çalışabilir. Bir mağazada vitrin hattı güneşten etkilenirken depo daha düşük yükte kalabilir. Bu tür yapılarda iklimlendirme kararını yalnızca metrekareye göre vermek yeterli değildir. VRF sistemi, farklı alanların değişen ihtiyaçlarını tek bir iklimlendirme kurgusu içinde yönetmek için geliştirilmiş çözümlerden biridir.

VRF nedir?

VRF, İngilizce “Variable Refrigerant Flow” ifadesinin kısaltmasıdır; Türkçede değişken soğutucu akışkan debili klima sistemi olarak anılır. Sistem, kompresör devrini ve devrede dolaşan soğutucu akışkan miktarını anlık ihtiyaca göre ayarlar. Böylece tek bir dış ünite veya dış ünite grubu, birden fazla iç üniteyle birlikte çalışabilir; her mahal kendi kullanımına göre kontrol edilebilir.

Kısa cevap: VRF, çok bölümlü yapılarda konfor, zonlama ve işletme esnekliği sağlamak üzere tasarlanan bir ticari iklimlendirme çözümüdür.

VRF’yi yalnızca “çok sayıda klima bağlanan bir sistem” olarak görmek eksik olur. İç ünite tipi, dış ünite yerleşimi, boru güzergâhı, drenaj, elektrik altyapısı, taze hava ihtiyacı ve bakım erişimi birlikte düşünülmeden iyi bir sonuç elde edilemez.

VRF klima sistemi nasıl çalışır?

Sistemin çalışma mantığı, kapasiteyi sabit tutmak yerine gerçek yük değişimini takip etmeye dayanır. Yazın güneş alan cephe, toplantı odası veya yoğun kullanılan satış alanı daha fazla soğutma isterken; başka bir alan daha düşük kapasitede kalabilir. VRF kontrolü, iç ünitelerin talebini izleyerek soğutucu akışkan akışını buna göre düzenler.

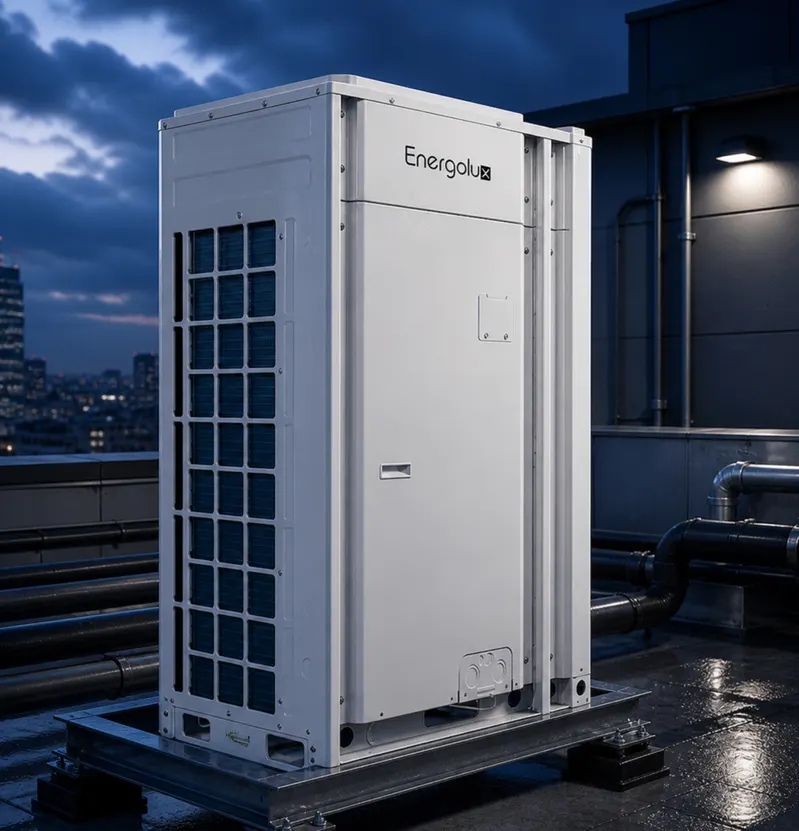

1. Dış ünitedeki inverter kontrollü kompresör, yapının anlık yüküne göre devrini ayarlar.

2. Soğutucu akışkan, projede belirlenen boru hattı ve dağıtım elemanları üzerinden iç ünitelere ulaşır.

3. Her iç ünite, bulunduğu mahallin sıcaklık talebine göre çalışır; uygun sistem ve kontrol kurgusunda farklı alanlar bağımsız yönetilebilir.

4. Kumanda ve merkezi kontrol seçenekleri, kullanım saatlerini, sıcaklık set değerlerini ve alarm bilgilerini işletme yaklaşımına göre takip etmeyi kolaylaştırır.

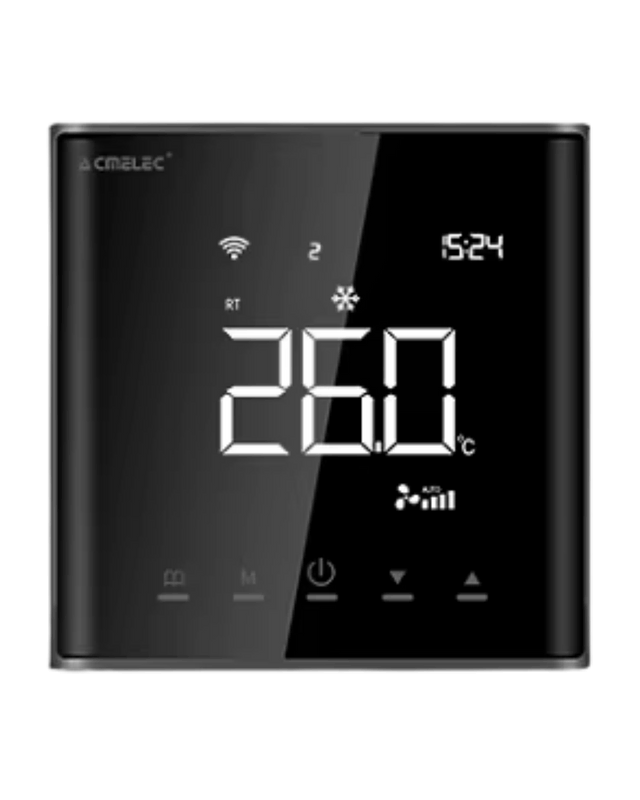

VRF’de kontrol yalnızca cihazı açıp kapatmaktan ibaret değildir; mahalin kullanım alışkanlığına göre kurgulanmalıdır.

VRF sistemini oluşturan ana parçalar

Bir VRF uygulamasının verimi, tek tek cihazların iyi olmasından çok parçaların birlikte doğru seçilmesine bağlıdır. Başlıca bileşenler şunlardır:

• Dış ünite veya dış ünite grubu: Kompresör, ısı eşanjörü ve ana kontrol bileşenlerini içerir.

• Soğutucu akışkan boru hattı: Mesafe, kot farkı, izolasyon ve güzergâh kuralları proje hesabına göre belirlenir.

• İç üniteler: Gizli kanallı, kaset, duvar tipi veya diğer iç ünite türleri; mimari ve hava dağılımı ihtiyacına göre seçilir.

• Kumanda ve otomasyon: Mahalleri bağımsız yönetmek, programlamak ve gerektiğinde merkezi izlemek için kullanılır.

• Drenaj ve elektrik altyapısı: Yoğuşma suyunun güvenli uzaklaştırılması ve besleme hatlarının doğru planlanması gerekir.

• Taze hava çözümü: VRF ana olarak sıcaklık konforunu yönetir; taze hava ve egzoz ihtiyacı ayrıca havalandırma projesiyle ele alınmalıdır.

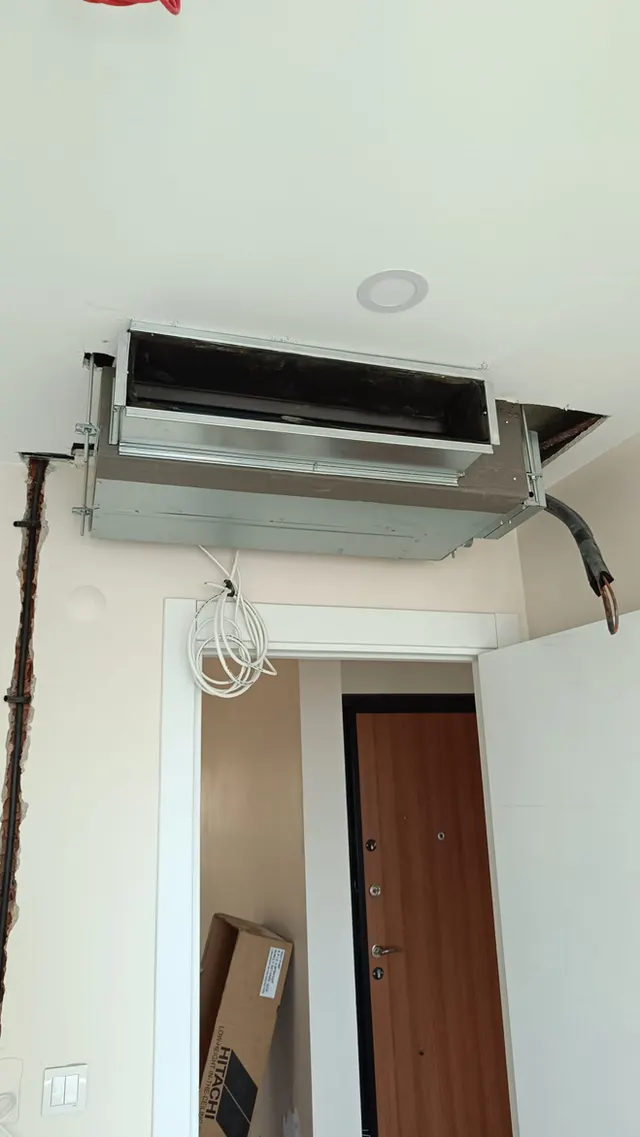

Gizli kanallı iç ünitelerde asma tavan, drenaj, servis kapağı ve hava dağılımı aynı anda çözülmelidir.

VRF ile split klima arasındaki fark nedir?

VRF sistemleri ile klasik split klimalar aynı temel soğutma çevriminden yararlansa da proje ölçeği, kapasite yönetimi ve kontrol yaklaşımı açısından aynı çözüm değildir. Multisplit sistemler de bir dış üniteyle birden fazla iç üniteyi çalıştırabilir; ancak VRF projelerinde borulama mesafeleri, modüler kapasite, iç ünite sayısı ve merkezi kontrol olanakları daha kapsamlı biçimde değerlendirilir.

Karar başlığı	Klasik split / multisplit	VRF sistemi
Bağlantı kurgusu	Klasik splitte çoğunlukla bir dış ünite bir iç ünite çalışır; multisplitte sayı artabilir.	Tek dış ünite veya dış ünite grubu, proje hesabına göre çok sayıda iç üniteyi besleyebilir.
Kontrol yaklaşımı	Temel oda bazlı kontrol öne çıkar.	Mahallere göre bağımsız kontrol ve merkezi izleme seçenekleri öne çıkar.
Uygun senaryo	Az sayıda ve benzer kullanımlı oda veya küçük alan.	Farklı kullanım saatleri ve ısı yükleri olan ofis, otel, mağaza ve çok bölümlü ticari yapı.

Bu karşılaştırma “VRF her zaman daha iyidir” anlamına gelmez. Az sayıda, benzer saatlerde kullanılan alanlarda klasik split veya multisplit daha yalın bir çözüm olabilir. Doğru seçim, yapının kullanım biçimi ve teknik koşullarıyla yapılır.

---

VRF hangi yapılar için mantıklı bir çözüm olur?

VRF, özellikle birbirinden farklı çalışan bölümlerin bulunduğu yapılarda değerlendirilir. Aşağıdaki senaryolarda güçlü bir aday olabilir:

• Toplantı odası, açık ofis, yönetici odası ve ortak alanları farklı yoğunlukta kullanılan ofisler.

• Oda bazlı sıcaklık konforunun önemli olduğu butik oteller ve konaklama yapıları.

• Vitrin, satış alanı, depo ve personel bölümleri farklı yükler oluşturan mağaza ve showroomlar.

• Mimari görünümü korumak için gizli kanallı veya kaset tipi iç ünite tercih edilen çok bölümlü ticari alanlar.

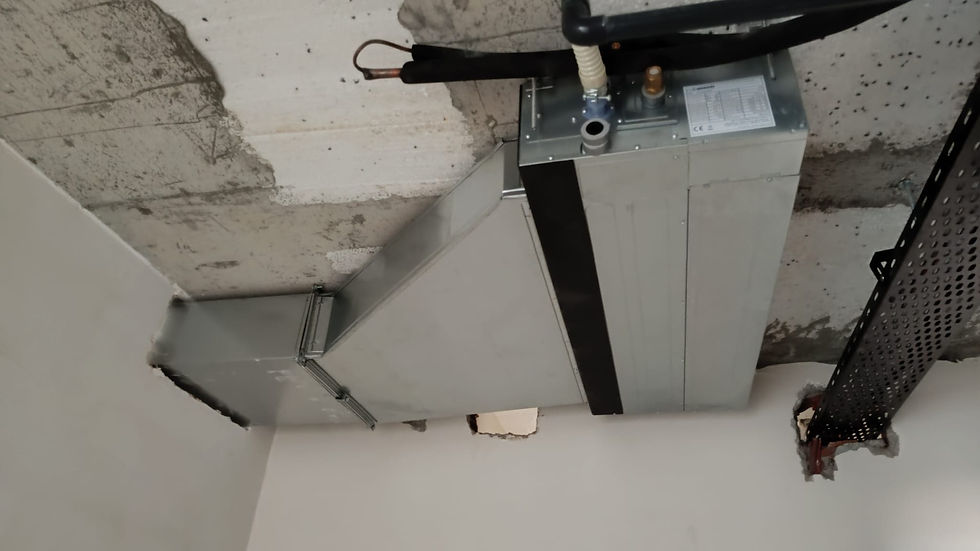

Kanal tipi VRF iç ünitelerinde hava dağılımı, bakım erişimi ve diğer tesisatlarla koordinasyon proje aşamasında çözülür.

Saha örneği: EMT Ambulans Yönetim Binası

SCA Mühendislik’in Büyükçekmece’de tamamladığı EMT Ambulans Yönetim Binası VRF uygulamasında, 16 bağımsız ofisin ihtiyacı proje verileriyle değerlendirildi. Uygulamada iki adet 45 kW VRF dış üniteyle toplam 90 kW kapasite kuruldu; ofislerde mimari görünümü korumak ve dengeli konfor sağlamak için gizli kanallı iç üniteler, ortak alanlarda ise yüksek debili kaset tipi iç üniteler tercih edildi.

Bu saha örneği, doğru VRF kararının yalnızca dış ünite kapasitesinden ibaret olmadığını gösterir. Mahallerin kullanımı, iç ünite türü, tavan koşulları, hava dağılımı ve işletme senaryosu aynı tasarımın parçalarıdır.

VRF sistemi seçerken hangi başlıklar kontrol edilmeli?

1. Mahallerin kullanım saatleri, kişi yoğunluğu, cephe etkisi ve iç ısı yükleri belirlenmeli.

2. Dış ünitenin konumu; hava sirkülasyonu, ses etkisi, servis erişimi ve mimariyle birlikte değerlendirilmelidir.

3. İç ünite tipi yalnızca görünüme göre değil; üfleme mesafesi, hava dağılımı, drenaj ve bakım erişimine göre seçilmelidir.

4. Boru güzergâhları, şaftlar, asma tavan boşlukları ve diğer mekanik-elektrik tesisatlarıyla koordineli planlanmalıdır.

5. Taze hava, egzoz ve duman kontrolü gibi havalandırma ihtiyaçları VRF’den ayrı bir mekanik çözüm olarak ele alınmalıdır.

6. Devreye alma sonrası filtre, drenaj, elektrik bağlantıları, kumanda ayarları ve periyodik bakım planı işletmeye teslim edilmelidir.

VRF hakkında sık sorulan sorular

VRF sistemi taze hava sağlar mı?

Hayır. VRF sisteminin temel görevi mahalin ısıtma-soğutma konforunu yönetmektir. Sağlıklı iç hava kalitesi için taze hava ve egzoz çözümü, yapının ihtiyacına göre ayrıca tasarlanmalıdır.

VRF aynı anda ısıtma ve soğutma yapabilir mi?

Bu, sistem tipine bağlıdır. Isı pompalı VRF sistemlerinde aynı soğutucu akışkan devresindeki çalışma modu çoğunlukla tek yönde yönetilir. Isı geri kazanımlı VRF sistemleri ise uygun dağıtım ve kontrol ekipmanlarıyla farklı zonlarda eşzamanlı ısıtma-soğutma ihtiyacına cevap verebilir.

VRF sadece büyük binalar için mi uygundur?

Hayır. Kararı sadece bina büyüklüğü belirlemez. Çok sayıda bağımsız bölüm, farklı kullanım saati, uzun borulama güzergâhı veya mimari kısıt varsa orta ölçekli ticari yapılarda da VRF değerlendirilebilir.

VRF bakımında neler yapılır?

Filtre temizliği, drenaj hattı kontrolü, elektrik bağlantıları, iç ünite fanı, dış ünite performansı ve kumanda ayarları periyodik bakımın temel başlıklarıdır. Bakım planı, uygulamaya ve cihaz üreticisinin önerilerine göre oluşturulmalıdır.

---

Projeniz için VRF teknik keşfi planlayın

Ofis, otel, mağaza veya çok bölümlü ticari yapınız için VRF alternatifini teknik verilerle değerlendirmek istiyorsanız, mimari planı ve kullanım senaryosunu birlikte ele alalım. Ücretsiz keşif ve teklif için SCA Mühendislik ile iletişime geçin.

Daha ayrıntılı hizmet kapsamı için VRF Klima Sistemleri sayfamızı inceleyin.
