Akustik Havalandırmada Fiyatlandırma ve Teklif Kapsamı

Akustik havalandırma teklifini hava debisi ve mekânın ses hedefiyle birlikte hazırlıyoruz. SCA Mühendislik, hava kaynaklı ses ile yapı titreşimini ayırarak ürün, imalat ve kabul ölçümünü ayrı kalemlerde tarif ediyor.

Havalandırma ekipmanına yakın konumlanan akustik ölçüm mikrofonu ve ölçüm çantasını gösteren kavramsal keşif görseli.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları
Bu sayfada

Kapsam ve Teklif

Akustik bütçenin ayrı kontrol yolları

Kesin kapsam, hedef debi, mekân kullanımı ve yerleşim incelendikten sonra belirlenir.

Hizmette ele alınan işler

  • Fan, kanal ve terminal ses yollarının değerlendirilmesi
  • Susturucu ve titreşim bağlantılarının seçimi
  • Teklifte belirtilen balans ve akustik teslim ölçümü

Kapsamın sınırları

  • Keşif öncesi kesin dB azalması verilmez.
  • Ürün kataloğu oda içi kabul belgesi değildir.
  • Tavan sökümü ve özel uzman ölçümü teklifte ayrı açıklanır.

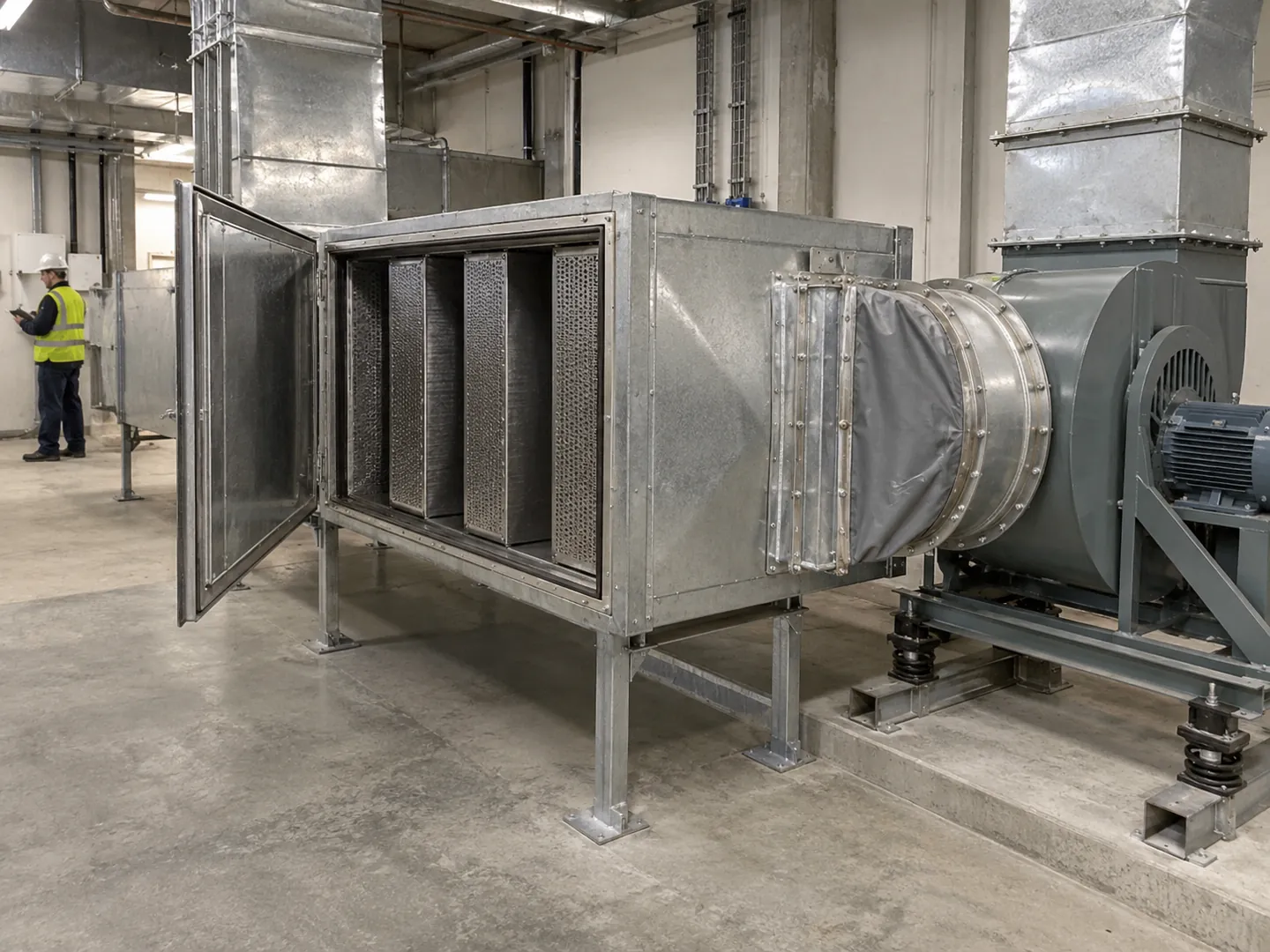

Akustik Teklifin Ürün, Uygulama ve Ölçüm Kalemleri

Bedeli susturucu boyutu kadar fan seçimi, daha geniş kanal ihtiyacı, titreşim izolasyonu ve son hava dağıtım elemanları değiştirir. Mevcut yapıda tavan sökümü ve erişim de önemli kalemlerdir. Teklifte akustik hesabı, ürün seçimini, uygulamayı ve ölçüm kapsamını ayrı gösteriyoruz. Hedef ses kriteri bilinmeden kesin sonuç bedeli vermiyor; sahadaki sınırlar görüldükten sonra karşılaştırılabilir ve kontrol edilebilir bir kapsam hazırlıyoruz.

  • Hedef kriter ve oktav bantları
  • Susturucu kesiti ve uzunluğu
  • Titreşim ve yapı geçişi imalatları
  • Balans ve akustik ölçüm kapsamı

Projenizi bir adım ileri taşıyın

İlgili rehberi, uygulama ve teklif kapsamını birlikte değerlendirin.

Teklif Bilgileri

  • Mekânın kullanım amacı ve ses şikâyeti
  • Fan, kanal ve menfez yerleşimleri
  • Hedef debi ve mevcut ölçüm bilgisi
  • Tavan boşluğu ile uygulama saatleri

Maliyet Kalemleri

Bedeli Değiştiren Koşullar

Susturucunun fiyatı, sistemin toplam akustik çözüm bedeli değildir. Fan seçimi, düşük hız için gerekli kanal kesiti, titreşim izolasyonu ve menfez yerleşimi de sonucu değiştirir. Özellikle sonradan yapılan revizyonlarda tavan boşluğu ve mevcut elektrik bağlantıları seçimleri sınırlar. Keşifte bu sınırları kaydediyor; ürün alımıyla kanal, askı ve yapı geçişi imalatlarını birbirinden ayırıyoruz. Her kalemin hangi gürültü yolunu kontrol ettiğini açıklıyoruz.

Kabul edilecek ses hedefi, odanın kullanım amacı ve ölçüm koşullarıyla birlikte tanımlanmalıdır. Toplantı odasıyla yoğun bir çalışma alanının beklentisi aynı değildir. Ölçümü boş, dolu veya farklı fan ayarlarında yapmak sonuçları değiştirebilir. Bu nedenle fiyat dosyasında ölçüm noktalarını, çalışma düzenini ve teslim kontrolünü yazarız. Tek bir dB değeri üzerinden koşulsuz sonuç vaat etmek yerine, karşılaştırılabilir teknik kapsam oluştururuz.

Gürültü yollarını ayırın
Fan, menfez, odalar arası geçiş ve yapı titreşimi ayrı kalemlerdir. Bir susturucunun hepsini aynı ölçüde çözeceğini varsaymıyoruz.
Debi korunmalı
Ses azaltma çözümünün ilave basınç kaybını hesaplıyor; sessizlik için hava miktarının gelişigüzel düşürülmesini teknik çözüm kabul etmiyoruz.
Kabul koşulu net olsun
Ölçüm noktası, işletme düzeni ve hedef ses kriterini teklifin parçası yapıyoruz; sadece cihaz kataloğunu kabul belgesi olarak sunmuyoruz.
Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Dairesel havalandırma kanallarını tavandaki askılara monte ettik.

Yapı Kredi Bomontiada

Kanal kesitine yer açın

Mimari proje aşamasında kanal kesitini, susturucu uzunluğunu ve servis boşluğunu birlikte belirliyoruz. Tavan daraldığında ortaya çıkan yüksek hız ve ek basınç kaybını erkenden görünür yapıyoruz. Böylece sonradan daha büyük fan veya erişilemeyen bir susturucu ekleme ihtiyacını azaltacak bir kapsam hazırlıyoruz.

  • Tavan kesiti ve kanal yüksekliği
  • Susturucu giriş-çıkış yerleşimi
  • Menfezlerin kullanım alanıyla ilişkisi

Seçimi ve Kapsamı Etkileyen Veriler

Hedef

İncelenen bilgi
Odanın kullanımı ve ses beklentisi
Karara etkisi
Akustik kabul koşulunu iş başlamadan netleştirip ölçüm kapsamını fiyat dosyasına ekliyoruz.

Yer

İncelenen bilgi
Tavan ve susturucu boşluğu
Karara etkisi
İstenen kesit sığmıyorsa hız, güzergâh ve ürün seçeneklerini birlikte yeniden değerlendiriyoruz.

Kaynak

İncelenen bilgi
Fan ve titreşim incelemesi
Karara etkisi
Hava ile taşınan sesle yapı titreşiminin maliyet kalemlerini birbirinden ayırıyoruz.

Debi

İncelenen bilgi
Hat ve menfez dağılımı
Karara etkisi
Akustik revizyon sonrasında gereken hava miktarının korunması için balansı kapsamda tutuyoruz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Her teklif satırı hangi ses yoluna karşılık gelir?

Bu tablo bedel listesi yerine karşılaştırılabilir kapsamı gösterir. Birim ve miktarlar keşifte netleşir.

Satırİlgili yol / görevBedel
Fan seçimi
Kaynak ses ve çalışma noktası
Keşif sonrası belirlenir
Susturucu
Kanalla taşınan ses; bant ve debi seçimi
Keşif sonrası belirlenir
Kanal kesiti
Akış hızı, basınç ve hava sesi
Keşif sonrası belirlenir
Titreşim izolasyonu
Kaide / askı üzerinden yapı iletimi
Keşif sonrası belirlenir
Menfez / damper
Terminal akış sesi ve dağılım
Keşif sonrası belirlenir
Balans / akustik ölçüm
Gerçek debi ve tanımlı kabul koşulu
Keşif sonrası belirlenir

Odak Koleji Akademi: oval kanal ve akustik izolasyon

Projede oval hava kanalları, akustik izolasyon ve havalandırma uygulaması gerçekleştirdik. Bu kapsam, yeni mekânın ses hedefini ayrıca değerlendirmeye örnektir.

Projeyi inceleyin

Fotoğrafta tavana monte edilen oval havalandırma kanalları görülür. Projeye ait ölçülmüş ses sonucu bu sayfada sunulmuyor.

Teklifin Teknik Koşulları

Ses gücü ile oda içi ses seviyesi aynı değildir

Fan ses gücü odada ölçülen ses basıncıyla aynı değildir. Kanal, oda ve ölçüm noktası ayrı değerlendirilerek cihaz verisi kaynak girdisi olarak kullanılır.

Susturucu oktav bantlarıyla seçilir

Susturucu farklı frekanslarda farklı etki gösterir. Bant verisi, debi ve yerleşim birlikte incelenir; ürün uzunluğu ve kesiti mimari boşlukla karşılaştırılır.

Susturucu da akış gürültüsü üretebilir

Susturucunun iç akışı yeni ses ve basınç kaybı oluşturabilir. Giriş koşulu ile hedef debi ürün seçiminde birlikte değerlendirilir; yüksek zayıflatma verisi tek başına yeterli değildir.

Titreşim izolasyonu ayrı imalattır

Yapıya taşınan titreşim kanal içi susturucudan ayrı sorundur. Kaide, askı ve esnek bağlantılar cihaz yüküyle incelenerek doğru montaj ve kontrol ayrı fiyatlanır.

Menfez ve damper seçimi sesi etkiler

Menfez ve damper gerçek debide ses üretebilir. Aşırı kısma yerine dağılım ve ürün seçimi birlikte değerlendirilir; başka kolların hava ihtiyacı korunur.

Ölçüm kapsamı fiyat karşılaştırmasına girer

Ölçüm yeri, fan ayarı ve arka plan kaydı teklifin parçasıdır. Cihaz tedariki ile uygulama sonrası akustik teslim aynı kapsam sayılmaz.

Ses gücü ile oda içi ses seviyesi aynı değildir — ayrıntılar

Fan kataloğundaki ses gücü, odada ölçülecek ses basıncının doğrudan karşılığı değildir. Kanal hattı, susturucu, oda hacmi ve ölçüm noktası sonuçta rol oynar. Teklifte cihaz verisini kaynak girdisi olarak kullanıyor, oda için değerlendirmeyi ayrı yapıyoruz. Sadece katalog değerine bakılarak hazırlanan düşük bedelli bir çözüm, kullanıcı alanındaki beklentiyi karşılamayabilir; hangi hesabın yapıldığını dosyada açıklıyoruz.

Kontrol: Cihaz ses gücü verisi ile kullanım alanında hedeflenen ses kriteri farklı başlıklarla tanımlanmalıdır.

Susturucu oktav bantlarıyla seçilir — ayrıntılar

Bir susturucunun farklı frekanslarda sağladığı etki aynı değildir. Fanın baskın frekanslarını ve istenen ortam kriterini birlikte değerlendiriyoruz. Ürünün yalnız toplam dB ifadesine bakmak yerine bant verisini inceliyoruz. Uzunluk, kesit ve bölücü yerleşimi fiyatı değiştirebilir. Çok kısa bir ürünün düşük frekanstaki sorunu çözeceğini varsaymıyor; gerekli ürün boyutunun tavan ve kanal güzergâhına sığmasını kontrol ediyoruz.

Kontrol: Susturucu seçimi yalnız genel ses azaltma değeriyle değil, frekans verisi ve yerleşim sınırlarıyla doğrulanmalıdır.

Susturucu da akış gürültüsü üretebilir — ayrıntılar

Dar aralıklardan hızla geçen hava, susturucunun kendi içinde yeni ses üretebilir. Bu nedenle ürünün akustik etkisini debi ve basınç kaybından bağımsız değerlendirmiyoruz. Girişteki ani dönüş veya bozuk hava dağılımı katalog koşullarından uzaklaşmaya yol açabilir. Teklifte bağlantı adaptörünü ve gerekli yerleşimi de kapsıyoruz. Yalnız daha yüksek zayıflatma değerine sahip ürün almak, uygunsuz akış koşulunu ortadan kaldırmaz.

Kontrol: Seçilen debide ürünün oluşturduğu akış gürültüsü, basınç kaybı ve giriş bağlantısı birlikte incelenmelidir.

Titreşim izolasyonu ayrı imalattır — ayrıntılar

Fan titreşimi rijit askı, kanal veya boru bağlantıları üzerinden yapıya taşınabilir. Hava kanalına eklenen susturucu, yapı üzerinden taşınan titreşimi tek başına engellemez. Keşifte cihaz kaidesini, askıları ve esnek bağlantıları inceliyoruz. İzolasyon elemanını cihazın ağırlığı ve çalışma düzenine göre ele alıyor; teklif kapsamına doğru montaj ve kontrolü ekliyoruz. Yapı bağlantısındaki sorun için sadece kanal içi ürün önermek gereksiz maliyet yaratabilir.

Kontrol: Titreşim şikâyetinde kaide, askı ve bağlantı incelemesi yapılmalı; akustik ürün bedeliyle izolasyon imalatı ayrılmalıdır.

Menfez ve damper seçimi sesi etkiler — ayrıntılar

Debi kısıldığında damper çevresinde veya küçük menfez kesitinde akış sesi oluşabilir. Bu nedenle fanı sessiz seçmek tek başına yeterli değildir. Son hava dağıtım elemanlarının seçilen debideki verisini inceliyoruz. Teklifte menfez değişimi ve balans işlemini ayrı gösteriyoruz. Bir odadaki sesi azaltırken başka koldaki dağılımı bozacak ayarların kalıcı çözüm olarak kabul edilmemesi için tüm hat üzerinde kontrol planı hazırlıyoruz.

Kontrol: Menfez ve damperlerin gerçek debideki çalışma koşulları kontrol edilmeli; aşırı kısma ile yapılan sessizlik ayarından kaçınılmalıdır.

Ölçüm kapsamı fiyat karşılaştırmasına girer — ayrıntılar

Akustik teslimin ne zaman, nerede ve hangi fan ayarında yapılacağı belirsizse iki teklif aynı kapsamı içermeyebilir. Ölçüm noktalarını ve arka plan sesinin kaydını teklif aşamasında tanımlıyoruz. Kullanıcı odasındaki sonuçla cihaz başındaki okumayı birbirine karıştırmıyoruz. Sonradan farklı çalışma kademeleri talep edilirse bunların değerlendirme kapsamını ayrıca açıklıyoruz. Böylece sadece ürün satışını, ölçümle kontrol edilen uygulamayla eşdeğer göstermiyoruz.

Kontrol: Teklifte ölçüm noktaları, çalışma ayarı, arka plan kaydı ve rapor kapsamı açık şekilde bulunmalıdır.

Oval havalandırma kanallarını tavana monte ettik.
SCA uygulama fotoğrafı

Odak Koleji Akademi — oval havalandırma kanallarının tavana montajı; projede akustik izolasyon ve havalandırma uygulaması.

Odak Koleji Akademi

Kontroller ve teslim

Teklif ve İşin Teslimi

Montaj kontrolü

Susturucu yönünü, bağlantı adaptörlerini ve servis erişimini kontrol ediyoruz. Hava yolunu daraltan imalatlarla, akustik ürünün katalog seçimine aykırı yerleşimleri teslim öncesinde birlikte inceliyoruz.

Debi doğrulaması

Revizyon sonrasında ana ve terminal hava miktarlarını ölçüyoruz. Ses azaltma için yapılan ayarın tasarım debisini düşürmediğini kontrol edip fan çalışma noktasını ölçüm kaydıyla ilişkilendiriyoruz.

Titreşim incelemesi

Cihaz çalışırken kaide, askı ve esnek bağlantıları inceliyoruz. Yapıya taşınan hissedilir titreşimin kaynağını araştırıp montaj eksiklerini hava kanalı içindeki akustik sonuçtan ayrı değerlendiriyoruz.

Akustik teslim

Önceden belirlenen noktalarda gerçek işletme ayarıyla ölçüm yapıyoruz. Arka plan kaynaklarını ve çalışma düzenini kaydederek, elde edilen sonucun hangi kullanım senaryosunu temsil ettiğini raporda açıklıyoruz.

Kabul ölçümünün koşul alanları

Temsili form gerçek ölçüm veya dB azalması içermez. Hedef ve sonuç, seçilen yöntemle sahada kaydedilir.

AlanKayıt içeriği
Ölçüm noktası
Oda, konum, mesafe ve kullanılan yöntem
Fan ayarı
Ölçüm sırasındaki çalışma kademesi / kontrol durumu
Hedef debi
Projede gerekli hava miktarı ve ölçülen dağılım
Arka plan sesi
Diğer cihazlar, kullanım ve çevresel ses kaynakları
Sonuç / sınır
Gerçek okuma, koşul farkı ve temsil edilen kullanım senaryosu

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. TROX — XS susturucu akustik ve aerodinamik verileri
  2. TROX — Susturucu seçiminde akış ve frekans değerlendirmesi

Sık Sorulan Sorular

Fan sessizse susturucu neden gerekiyor?

Fan kaynağının sesi kullanım alanına kanal üzerinden ulaşabilir; bunun yanında menfez ve damper de yeni ses üretebilir. Gereken çözümü ölçüm ve hava yolu değerlendirmesiyle belirliyoruz. Her hatta otomatik olarak susturucu eklemiyoruz. Ürünün hangi frekanslarda işe yarayacağını, debiyi ve yerleşim sınırını birlikte incelemek daha doğru bir bütçe oluşturur.

En büyük susturucu en sessiz seçenek mi?

Boyut tek başına sonucu belirlemez. Ürünün frekanslara göre etkisi, iç hava hızı, basınç kaybı ve giriş koşulları önemlidir. Daha büyük ürünün mimariye sığması ve bakım erişimi de gerekir. Biz alternatifleri yalnız ölçüyle değil, hedef debideki akustik ve aerodinamik verileriyle karşılaştırıp gerekli bağlantı imalatlarını teklif içinde gösteriyoruz.

Debiyi düşürerek gürültüyü çözebilir miyiz?

Gereken taze hava veya emiş miktarını azaltmak, akustik sorunu başka bir işletme sorununa çevirebilir. Önce fazla debi olup olmadığını ölçüyoruz. Tasarım debisi korunmalıysa fan ayarı, kanal kesiti, damper ve menfez seçimini birlikte değerlendiriyoruz. Sessizlik için yapılan her değişikliğin ardından hava dağılımını yeniden kontrol etmek gerekir.

Odak Koleji uygulamanızı burada örnek gösterebilir misiniz?

Odak Koleji Akademi’de oval hava kanalları, akustik izolasyon ve havalandırma uygulaması gerçekleştirdik. Bu proje, yapılan işin kapsamıyla örnektir; ölçülmüş ses sonucu burada sunulmuyor. Yeni mekânın akustik hedefini kendi kullanım koşullarına göre değerlendiriyoruz.

Teklifte ses ölçümü ayrıca ücretlendirilir mi?

Ölçüm kapsamını teklifte açıkça gösteriyoruz. Nokta sayısı, çalışma kademeleri, erişim ve raporlama beklentisi buna etki edebilir. Yalnız cihaz tedarikiyle uygulama sonrası akustik teslimi aynı hizmet olarak kabul etmiyoruz. Karşılaştırma yapılırken iki teklifin aynı hedefi ve aynı kontrol koşullarını kapsadığından emin olmak önemlidir.
