Kaynak Dumanı Emiş Sistemleri

Kaynak dumanını oluştuğu noktada yakalayacak emiş düzenini proses ve çalışma hareketiyle seçiyoruz. SCA Mühendislik, başlık, kanal, filtre ve yerine gelen havayı birlikte planlayarak kullanım ve teslim kontrollerini kapsamlandırıyor.

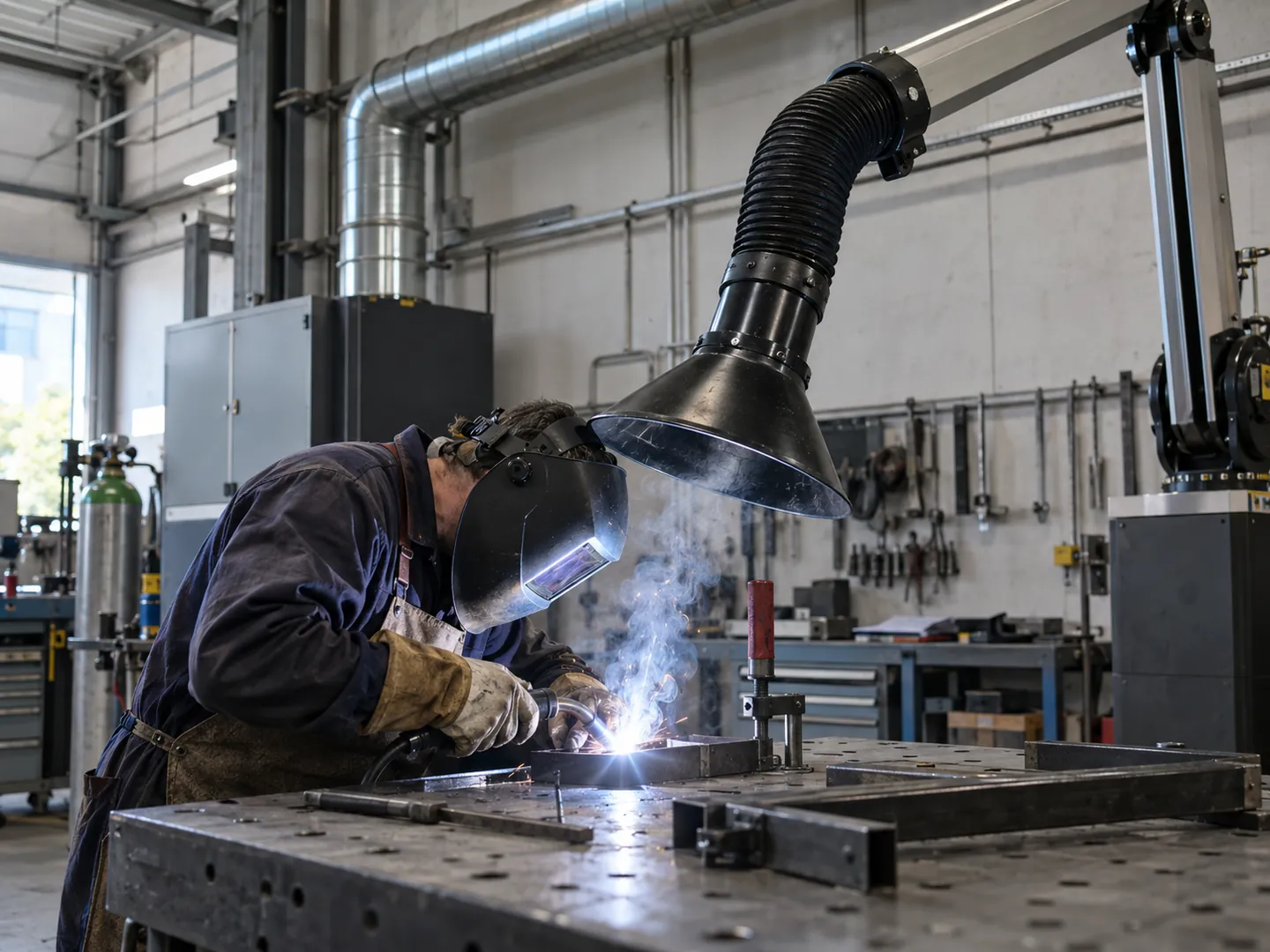

Kaynak çalışma masasının üzerinde konumlanan hareketli emiş başlığı, kol ve filtre ünitesini gösteren kavramsal kaynak dumanı emiş sistemi.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Genel havalandırma projelerimiz

Aşağıdaki referanslarımız genel havalandırma projelerimizden seçilmiştir.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Prosese göre yerel emiş uygulaması

Mekanik uygulama, iş güvenliği ve kaynak kalitesi değerlendirmelerinin yerine geçmez; ilgili ekiplerin girdileriyle koordine edilir.

Hizmette ele alınan işler

  • Proses ve eşzamanlı istasyon listesinin incelenmesi
  • Uygun başlık, hat, filtre ve tahliye düzeninin seçilmesi
  • Teklifte tanımlanan kullanım denemesi, debi ve bakım kaydı

Kapsamın sınırları

  • Partikül filtresi bütün gazları gidermez.
  • Kaynak kalitesi proses ekibiyle; iş hijyeni gereği ilgili uzmanlarla değerlendirilir.
  • Farklı tozlar veya kıvılcım kaynakları ortak hatta otomatik bağlanmaz.

İstasyon Sayısı Kadar Proses de Belirleyicidir

Hareketli kol, torç emişi ve ortak merkezi filtre farklı yatırım ve bakım koşulları yaratır. Kaynak noktalarının eşzamanlı kullanımı, kanal mesafesi, kirletici özellikleri ve tahliye güzergâhı maliyeti değiştirir. Teklifte başlık, hat, fan, filtre ve kontrol işlerini ayırıyoruz. Proses denemesi ve teslim ölçümleri de kapsama yazılır. Bilinmeyen çalışma koşuluna dayanarak performans veya sabit paket fiyatı vaat etmiyoruz.

  • Kaynak yöntemi ve başlık türü
  • İstasyon sayısı ve eşzamanlı çalışma
  • Kanal, tahliye ve taze hava düzeni
  • Filtre bakımı ve kontrol kapsamı

Teklif İçin Gerekli Bilgiler

  • Kaynak yöntemi ve sarf listesi
  • İstasyon ve parça yerleşimi
  • Eşzamanlı kullanım programı
  • Mevcut risk değerlendirmesi ve tahliye yolu

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Kaynak noktasından uzak bir tavana yerleştirilmiş fan, dumanı çalışanların solunum bölgesinden geçtikten sonra taşıyabilir. Yerel emişte başlık konumu ve çalışma alışkanlığı, fan debisi kadar önemlidir. Parçanın boyutu, kaynak yönü ve operatörün hareketini inceleriz. Kaynakçıya engel olan bir kol doğru kapasitede olsa bile kullanılmayabilir; çözümün iş akışına uyumunu tasarımın temel girdisi yaparız.

Birden fazla istasyon ortak hatta bağlandığında eşzamanlı kullanım, damper düzeni ve filtre direnci değişir. Kaynak dumanı, taşlama tozu ve yanıcı kıvılcım aynı toplama yaklaşımını otomatik gerektirmez. Filtre, tahliye ve gerekiyorsa geri dönüş koşullarını risk değerlendirmesiyle belirleriz. Emilen havanın yerine gelen hava da çalışma alanını bozmayacak biçimde sağlanır. Teslimde yalnız toplam debi değil, gerçek kaynak konumunda yakalama davranışı değerlendirilir.

Prosese Uygun Yakalama
Yöntem ve parça hareketini inceleyip emişi kaynağa yaklaştırıyoruz. Tek başlık tipinin bütün kaynak işlemlerine aynı başarıyla uygun olduğunu varsaymıyoruz.
Kullanılabilir İstasyon
Kol hareketi, operatör erişimi ve parça taşımasını birlikte planlıyoruz. Rahatsız edici bir düzenin devre dışı bırakılma riskini tasarım aşamasında azaltıyoruz.
Bakımla Korunan Debi
Filtre durumu ve hava göstergelerini işletme planına alıyoruz. Fan çalışmasının etkili yakalama anlamına gelmediğini kontrol kayıtlarıyla ayırıyoruz.
Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları

Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları.

Parça Üzerinde Hareketli Kaynak

Kaynak noktası değiştikçe operatörün başlığı kolay yeniden konumlandırabilmesi gerekir. Kol erişimini ve denge mekanizmasını parça ölçüsüne göre seçiyoruz. Çapraz hava akımlarının dumanı başlıktan uzaklaştırmadığını, emişin kaynak işlemini bozmadığını uygulama sırasında değerlendiriyoruz.

  • Kolun tüm çalışma alanına erişimi
  • Başlığın operatöre göre konumu
  • Çapraz hava akımı etkisi

Seçimi ve Kapsamı Etkileyen Veriler

Proses

İncelenen bilgi
Yöntem, metal ve kaplama
Karara etkisi
Kirletici profilini risk değerlendirmesiyle tanımlayıp uygun yakalama ve filtre yaklaşımını seçeriz.

İş Akışı

İncelenen bilgi
Parça boyutu ve operatör hareketi
Karara etkisi
Başlık veya torcu günlük kullanım içinde çalışabilir konumda planlarız.

Ortak Hat

İncelenen bilgi
Eşzamanlı istasyonlar ve farklı işlemler
Karara etkisi
Açık başlıkların koşulunu koruyan fan, kanal ve kontrol düzenini değerlendiririz.

İşletme

İncelenen bilgi
Bakım ekibi ve kontrol yöntemi
Karara etkisi
Hava göstergesi, bakım erişimi ve kontrol kaydını teslim kapsamına dahil ederiz.

Sistem Seçiminde Teknik Koşullar

Kirletici Profili Yönteme Bağlıdır

Metal, kaplama, sarf ve kaynak yöntemi kirletici profilini değiştirir. Filtre ile tahliye risk değerlendirmesine göre seçilir; partikül filtresinin bütün gazları gidermediği açıklanır.

Başlık Konumu Debi Kadar Önemlidir

Başlığın konumu ve operatör hareketi fan debisi kadar önemlidir. Dumanın solunum bölgesinden geçişi ve çapraz akımlar gerçek iş koşulunda incelenerek kullanım biçimi gösterilir.

Torç Emişi Kaynak Kalitesiyle Koordine Edilir

Torç emişi ürün ve proses uyumu gerektirir. Hortum ve üretici ayarı birlikte değerlendirilir; koruyucu gazın işlevi ile kaynak kalitesi ilgili proses ekibiyle kontrol edilir.

Kirleticilerin Kanalda Taşınması ve Ortak Hat Uygunluğu

Toplanan kirleticinin kanalda taşınması kesit ve akış koşuluna bağlıdır. Farklı toz, kıvılcım veya malzemeler ortak hatta eklenmeden risk ve özel ayırma ihtiyacı değerlendirilir.

Filtre Kirlendiğinde Yakalama Korunmalı

Filtre direnci arttığında başlık emişi değişebilir. Gösterge, hava kontrolü ve bakım kaydı birlikte kullanılır; eleman temizliği veya değişimi sonrası yakalama yeniden doğrulanır.

Tahliye ve Yerine Gelen Hava

Emilen havanın yerine kontrollü hava sağlanması gerekir. Besleme başlık akışını bozmamalıdır; dış tahliye ve olası iç hava dönüşü kirletici değerlendirmesiyle ayrı kararlaştırılır.

Kirletici Profili Yönteme Bağlıdır — ayrıntılar

Kaynak yöntemi, ana metal, kaplama ve sarf malzemesi ortaya çıkan kirleticileri değiştirir. Sistemi yalnız dumanın görsel yoğunluğuna göre seçmeyiz. İş güvenliği uzmanlarının proses değerlendirmesiyle emiş gereksinimini netleştiririz. Partikül filtresi bütün gazları gidermeyebilir; seçimin sınırları açık yazılır. Farklı işlemleri ortak hatta toplamadan kirletici uyumu ve gerekiyorsa ayrı kontrol ihtiyacı değerlendirilir; genel atölye havalandırması tamamlayıcı görev taşır.

Kontrol: Metal, kaplama, kaynak yöntemi ve sarf malzemelerini işlem listesinde eşleştirip filtre ile tahliye yaklaşımının bu gerçek kapsama uygunluğunu birlikte doğruluyoruz.

Başlık Konumu Debi Kadar Önemlidir — ayrıntılar

Emiş etkisi başlıktan uzaklaştıkça değişir; büyük fan yanlış konumu her zaman telafi etmez. Operatörün solunum bölgesiyle kaynak noktası arasındaki yolu inceleriz. Başlık, dumanı çalışan üzerinden çekmeyecek biçimde yerleştirilmelidir. Parça hareketi ve çapraz hava akımları gerçek denemede görülür. Kurulumun ardından başlığın hangi konumda kullanılacağını öğretir, değişen işlerde yeniden konumlandırma gereğini işletme talimatına ekleriz.

Kontrol: Gerçek kaynak pozisyonunda başlık erişimini ve duman yolunu gözleyip operatörün solunum bölgesi üzerinden olumsuz bir akış oluşmadığını sahada birlikte inceliyoruz.

Torç Emişi Kaynak Kalitesiyle Koordine Edilir — ayrıntılar

Torç üstü emişte küçük ve kaynağa yakın hava yolu farklı fan koşulu gerektirebilir. Uygun olmayan ayar koruyucu gazın davranışını etkileyebilir. Başka bir ürünün debisini bütün torçlara uygulamayız; üretici talimatını, proses uyumunu ve operatör deneyimini birlikte kullanırız. Hortum uzunluğu, bağlantı ve bakım da performansı değiştirir. Emiş uygunluğunu yalnız duman azalmasıyla değil, kaynak işleminin korunmasıyla birlikte değerlendiririz.

Kontrol: Torç modeli, emiş cihazı ve hortum düzenini üretici talimatıyla eşleştirip gerçek proses denemesinde kaynak kalitesi değerlendirmesini ilgili ekipten ayrıca alıyoruz.

Kirleticilerin Kanalda Taşınması ve Ortak Hat Uygunluğu — ayrıntılar

Toplanan dumanın kanalda taşınması, kol ve ana hattın boyutlandırılmasıyla ilişkilidir. Kesitleri yalnız toplam debiye göre rastgele büyütmek düşük hız ve birikme sorununa yol açabilir. Taşlama, kıvılcım veya farklı toz kaynakları varsa ortak hat uygunluğunu ayrıca inceleriz. Malzeme riskine göre özel ayırma veya önlem gerekebilir. Başlık, kanal, fan ve filtreyi tek bir çalışma zinciri olarak planlarız.

Kontrol: Ortak hatta bağlanan işlemleri ve malzemeleri kaydedip taşıma koşulu, birikme alanları ve kıvılcım riskinin değerlendirmeye dahil edildiğini birlikte kontrol ediyoruz.

Filtre Kirlendiğinde Yakalama Korunmalı — ayrıntılar

Filtre yükü arttıkça sistem direnci değişebilir; sabit fan ayarında emiş zayıflayabilir. Basınç farkı göstergesi bakım için yararlıdır fakat tek başına başlıkta yeterli yakalamayı kanıtlamaz. Uygun hava göstergeleri, fan çalışma bilgisi ve periyodik kontrol birlikte kullanılır. Temizlik veya eleman değişimi için erişim sağlanır. Üreticinin bakım yöntemiyle iş güvenliği koşullarını birleştirir, kirli filtrenin güvenli sökümünü ayrıca planlarız.

Kontrol: Filtre durumu, hava göstergesi ve başlık kontrolünü birlikte kaydedip bakım sonrası emişin yeniden doğrulandığını işletmenin takip edebileceği listede açıkça gösteriyoruz.

Tahliye ve Yerine Gelen Hava — ayrıntılar

Atölyeden çekilen havanın yerine kontrollü hava gelmezse kapı akımları veya basınç dengesizliği oluşabilir. Besleme havasının kaynak noktasını bozmayacak dağılımını tasarlarız. Emilen havanın dışarı tahliyesi ve girişlere yeniden karışmaması değerlendirilir. Filtrelenmiş havanın geri dönüşü ise otomatik tercih değildir; kirletici ve risk koşullarına göre uzman değerlendirmesi gerekir. Her filtreli cihazı güvenli iç hava dönüş sistemi olarak sunmayız.

Kontrol: Tahliye çıkışı, hava girişleri ve besleme yönünü sahada eşleştirip kaynak başlığını bozan akım veya kontrolsüz geri dönüş bulunmadığını birlikte inceliyoruz.

Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Yapı Kredi Bomontiada — genel havalandırma kanalı uygulamamız; kaynak dumanı emişi referansı değildir.

Yapı Kredi Bomontiada

Kontroller ve teslim

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Hareketli kol ve torç üstü emiş karşılaştırması

Seçenekler temsilî kaynak işi üzerinde erişim ve proses uyumuyla değerlendirilir; tek ürün her işi kapsamaz.

Kanal hızı ve yakalama hızı: iki farklı kontrol

Kanaldaki ortalama hız

Debi ve kanalın iç kesit alanı biliniyorsa ortalama hava hızı v = Q / (3.600 × A) ile hesaplanır. Burada Q m³/h, A m², v m/s birimindedir.

Örneğin iç çapı 200 mm olan yuvarlak kanalda kesit yaklaşık 0,0314 m²’dir. 1.200 m³/h debide ortalama kanal hızı yaklaşık 10,6 m/s olur. Bu örnek bir seçilmiş tasarım hızı değildir.

Kaynak noktasındaki yakalama

Kanaldaki hız, dumanın kaynak noktasında ne kadar etkili yakalandığını tek başına göstermez. Başlığın uzaklığı ve yönü, kaynakçı hareketi ve çapraz hava akımı gerçek çalışma sırasında ayrıca değerlendirilir.

Uygun başlık, debi ve hat kesiti; proses, kirletici profili, basınç kayıpları ve eşzamanlı çalışma koşullarıyla belirlenir. Dumanın gözle azalması tek başına maruziyetin güvenli olduğunu kanıtlamaz.

Kaynak dumanını oluştuğu yerde yakalamak ile üretim alanının genel taze hava ve egzoz ihtiyacını karşılamak farklı görevlerdir; iki sistem çalışma koşullarına göre birlikte değerlendirilir. Fabrika havalandırma sistemlerini inceleyin →

KriterHareketli kolTorç üstü emiş
Parça hareketi
Başlık değişen kaynak noktasına tekrar konumlandırılır
Emiş torçla hareket eder; torç / hortum uyumu gerekir
Operatör erişimi
Kolun uzanımı ve çalışma yolunu engellememe koşulu
Torç ağırlığı, hortum hareketi ve kullanım denemesi
Proses uyumu
Başlık yeri ve çapraz hava akımı değerlendirilir
Ürün ayarı, yöntem ve koruyucu gazın işlevi doğrulanır
Bakım
Kol, başlık, hat ve filtreye erişim
Torç hava yolu, hortum ve filtreye erişim
Deneme kaydı
Başlık konumu ve açık istasyon koşulu
Üretici ayarı ve ilgili ekibin kaynak kalitesi değerlendirmesi

Genel kanal fotoğrafı ve hizmete özgü emiş düzeni

Bomontiada fotoğrafı gerçek genel havalandırma kanalı işidir. Kaynak emiş başlığı veya operatör yerleşimi bu proje fotoğrafında gösterilmiyor.

Kavramsal başlık ve operatör ilişkisi

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek şema gerçek atölye yerleşimi veya güvenli mesafe değeri değildir. Konum gerçek proses denemesiyle belirlenir.

  1. Kaynak noktası

    Kirleticinin oluştuğu yer

  2. Yerel emiş başlığı

    İşe uygun erişim ve konum

  3. Operatör

    Solunum bölgesini koruyan akış yolu

  4. Kanal / filtre

    Prosesin kirleticisine uygun düzen

Bağlantılar

  • Kaynak noktası öğesinden Yerel emiş başlığı öğesine bağlantıKaynakta yakalama
  • Yerel emiş başlığı öğesinden Kanal / filtre öğesine bağlantıKontrollü taşıma
  • Operatör öğesinden Kaynak noktası öğesine bağlantıÇalışma erişimi; hava akımı değil
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal başlık ve operatör ilişkisiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Kaynak noktası → Yerel emiş başlığı · Kaynakta yakalamaYerel emiş başlığı → Kanal / filtre · Kontrollü taşımaOperatör → Kaynak noktası · Çalışma erişimi; hava akımı değil1Kaynak noktası2Yerel emiş başlığı3Operatör4Kanal / filtre

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Genel havalandırma kanalı

Dairesel kanal montajı hava yolu uygulamasının benzer yönünü gösterir; kaynak emişi veya maruziyet sonucu doğruladığı anlamına gelmez.

Kontroller ve Teslim

Prosesle Birlikte Deneme

Emişi gerçek kaynak yöntemi ve temsilî parça üzerinde inceliyoruz. Başlık konumu, operatör hareketi ve çapraz hava akımını birlikte değerlendiren kullanım kaydı oluşturuyoruz.

Hava Koşulu Ölçümü

Açık istasyonların debi ve cihaz çalışma durumunu kaydediyoruz. Birden fazla kullanım halinde en olumsuz kolun koşulunu ve fan kontrolünün tepkisini inceliyoruz.

Filtre ve Gösterge Kontrolü

Filtre yerleşimi, sızdırmaz bağlantı ve göstergeleri kontrol ediyoruz. Bakım erişimini deniyor; temizlik veya eleman değişiminden sonra hangi kontrollerin tekrarlanacağını işletmeye açıklıyoruz.

Kullanım ve Bakım Teslimi

Başlığın doğru konumunu ve işlem değiştiğinde yeniden değerlendirme gereğini anlatıyoruz. Kayıtları, bakım talimatını ve sistemin kapsamadığı kirletici durumlarını açık şekilde teslim ediyoruz.

Deneme ve teslimde ekiplerin görevleri

Kullanım, mekanik debi ve proses sonucu farklı kayıtlarla teslim edilir. Güvenli çalışma için gereken ek uzman değerlendirmeleri teklif sınırında açıklanır.

KayıtKapsam / sorumlu
Başlık konumu
Mekanik uygulama ve operatörle birlikte gerçek parçaya erişim ve duman yolu incelemesi
Açık istasyonlar
İşletmenin eşzamanlı kullanım bilgisi; mekanik ekip bu koşulda açık kolları kontrol eder
Debi ve filtre
Mekanik ekip ölçüm yöntemi, cihaz çalışma durumu ve filtre koşulunu kaydeder
Kaynak kalitesi
İlgili kaynak / proses ekibi; ürün ayarının koruyucu gaza ve işleme etkisi
İş hijyeni
Risk değerlendirmesine göre ilgili uzman sorumluluğu; mekanik debi kaydı maruziyet ölçümü yerine geçmez
Kullanım ve bakım
Başlığı yeniden konumlandırma, gösterge kontrolü ve bakım sonrası kontrol adımları işletmeye açıklanır

Teknik kaynaklar

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Genel havalandırma kaynak dumanını çözer mi?

Genel havalandırma ortamı destekler; ancak kaynakta oluşan dumanı çalışanların solunum bölgesine yayılmadan yakalama işlevinin yerine otomatik geçmez. Prosesin risk değerlendirmesine göre yerel emiş ve diğer gerekli önlemler birlikte belirlenmelidir. Başlık konumu ve günlük kullanım da doğru sistem seçimi kadar önemlidir.

Hareketli kol mu torç emişi mi seçilmeli?

Kaynak yöntemi, parça hareketi, torç uyumu ve operatör çalışma biçimine göre karar verilir. Hareketli kolun doğru konumlandırılması gerekir; torç emişi ise ürün ve proses uyumluluğu ister. Tek çözümü tüm işler için önermek yerine temsilî çalışma denemesinde erişim, yakalama ve kaynak kalitesini birlikte değerlendiririz.

Filtreli hava tekrar atölyeye verilebilir mi?

Bu karar yalnız cihazda filtre bulunmasına dayanamaz. Kaynakta oluşan kirleticiler, filtrenin neyi giderdiği ve risk değerlendirmesi önemlidir. Partikül filtresi bütün gazları kontrol etmez. Geri dönüş seçeneğini ilgili uzmanlarla değerlendirir, gerekirse dışarı tahliye ve yerine gelen hava düzenini tasarımın parçası yaparız.

Duman görünmüyorsa sistem yeterli midir?

Görsel gözlem yararlı bir kontrol olabilir fakat tek başına bütün maruziyet koşullarını kanıtlamaz. Proses değerlendirmesi, emişin çalışma bilgisi ve gerektiğinde iş hijyeni ölçümleri birlikte ele alınmalıdır. Biz mekanik sistemin başlık, hava ve bakım kayıtlarını oluşturur; bu kayıtların sınırını teslimde açıkça belirtiriz.

Birden fazla kaynakçı ortak sisteme bağlanabilir mi?

Proses uyumu ve eşzamanlı kullanım belirlenirse merkezi çözüm değerlendirilebilir. Farklı toz veya kıvılcım kaynaklarını gelişigüzel aynı hatta toplamayız. Açık başlıkların ihtiyaçları, filtre direnci ve fan kontrolü birlikte tasarlanır. Kapalı ve açık istasyon durumları devreye alma sırasında ayrı denenerek gerçek kullanım koşulu kaydedilir.
