Projeyi inceleyinMevcut hat korunması yalnız kesit, iç durum, birleşim ve askı uygunluğu görüldükten sonra kararlaştırılır.
Yeni kanal imalatı ile mevcut hatta revizyonun maliyet yapıları farklıdır. Revizyonda söküm, tavan açılması, işletme duruşu ve yeniden izolasyon önemli pay oluşturabilir. Önce doğru sorunu bulmak gereksiz cihaz ve hat değişimini azaltır. Teklifte korunacak bölümleri, yeni fittings ve askıları, temizlik ihtiyacını ve son balans işini ayrı tanımlıyoruz. Kesin kapsamı mevcut çizim, ölçüm ve saha erişimi birlikte netleştirir.
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Korunacak bölümü ve müdahaleyi ölçümle seçiyoruz; önce bütün hattı değiştirme varsayımı yapmıyoruz.
Bomontiada görselinde dairesel kanal birleşimleri ve askıları, Odak görselinde oval kanal montajı görülür. Damper ve servis kapağı konumları bu fotoğraflarda doğrulanmış sayılmaz.
Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.
Ölçeksiz örnek tavan planıdır; kalın çizgi ana ve kol kanalını, kol üzerindeki işaret ayar damperini, ayrı gövde işareti servis kapağını gösterir. Kapak önündeki taralı alan erişim ihtiyacını temsil eder; gerçek boşluk değildir. Birleşim ve askı işaretleri gerçek fotoğrafta ayrı korunur. Bu plandaki damper/kapak, fotoğrafta görünmeyen parçaların varlığını kanıtlamaz.
Birleşim ve askı kontrolü
Ayar koluna erişim
İç inceleme ve temizlik
Kısa esnek bağlantı ve debi
Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
Dairesel kanalın birleşim ve askı yerlerini proje galerisinde inceleyebilirsiniz; conta oturması ve ankraj uygunluğu yerinde kontrol edilir.
Odak fotoğrafı oval kanal montajını gösterir. Gizli damper veya servis kapağı varlığı fotoğrafa eklenmez.
Bir kanal ağı, fanın oluşturduğu basınç farkıyla havayı gerekli mahallere taşıyan sistemdir. Bir kolu uzatmak, menfez eklemek veya kesiti değiştirmek diğer kolların debisini de etkileyebilir. Revizyonu yalnız sorunlu noktaya yeni parça ekleyerek çözmüyoruz. Mevcut fan eğrisi, terminal gereksinimleri, ana hat direnci ve ayar imkânlarını değerlendiriyoruz. Hangi bölümün korunabileceği, hangisinin yeniden yapılması gerektiği bu incelemenin ardından netleşir.
Montaj başarısı tavandaki temiz görüntü kadar bağlantı ve bakım ayrıntılarına bağlıdır. Menfez bağlantısı önünde aşırı sıkışmış esnek kanal, erişilemeyen damper veya birleşimi kesilmiş buhar kesici ileride performansı bozar. İşletme açıkken yapılan işlerde söküm, toz yönetimi ve aşamalı devreye alma planlıyoruz. Son durumda havanın doğru mahale ulaştığını ölçümlerle kaydedip işletmenin kullanabileceği güncel çizim bırakıyoruz.

Yapı Kredi Bomontiada — dairesel kanal birleşimleri ve tavandaki askılar; genel montaj örneği.
Önce fanın çalışma durumu ve toplam debiyle kol ölçümlerini karşılaştırıyoruz. Kapanmış damper, kaçak birleşim veya terminal önündeki sıkışma ayrıştırılır. Ana hattı büyütmeden önce gerçek darboğazı tespit edip müdahaleyi yalnız gerekli bölümlere yönlendiriyoruz.
Yeni bölmelerin yalnız üfleme değil dönüş ve transfer yollarını da etkilediğini değerlendiriyoruz. Menfezlerin eski konumlarını korumak yeni odalarda dengesizlik oluşturabilir. Kapılar kapalı çalışma durumunu esas alıp mahallerin taze hava gereksinimi ile akustik geçişleri birlikte yeniden düzenliyoruz.
Sağlam ana hattı koruyup yıpranmış bağlantı ve ayar elemanlarını yenilemek mümkün olabilir. Kanal içi durumu, temizlik erişimi ve mevcut askıların uygunluğu görülmeden bu kararı vermiyoruz. Değişen bölümleri kaydederek işletmenin gelecekteki bakım ve genişletme çalışmalarını kolaylaştırıyoruz.
Fan etiketi gerçek kanal ağındaki debiyi tek başına belirlemez. Başlangıç basıncı ve debisi kaydedilir; yeni kol, filtre veya menfezin çalışma noktasına etkisi incelenir.
Branşman açısı ve ardışık dönüşler hava paylaşımını etkiler. Geometri hedef debiyle birlikte seçilir; ayar elemanı ve ölçüm noktasına erişim korunur.
Birleşim, conta ve sabitleme kapanmadan incelenir. Görsel kontrol ile ölçümlü kaçak testi ayrı kayıtlandırılır; ürünün belgelenmiş sınıfı sahaya otomatik atfedilmez.
Esnek kanal kısa terminal bağlantısında ürün talimatıyla uygulanır. Uzunluk, bükülme, destek ve açık iç kesit kontrol edilerek hava direnci ve temizlik ihtiyacı birlikte değerlendirilir.
Yoğuşma koruması düz hat dışında flanş, askı ve kapaklarda da sürmelidir. Ortam nemi ve hava sıcaklığına göre seçilen katmanın birleşimleri kapanmadan kontrol edilir.
Revizyon bütün ağın hava paylaşımını değiştirebilir. Kol ve terminal hedefleriyle yeniden balans yapılır; son damper konumları ve ölçüm koşulları güncel plana bağlanır.
Fan etiketi üzerindeki debi, sahada her kanal ağına aynı miktarda hava verileceği anlamına gelmez. Hat direnci ve cihazın çalışma eğrisi gerçek çalışma noktasını belirler. Yeni filtre, menfez veya kol eklemek bu noktayı değiştirebilir. Revizyon öncesi ölçümlerle mevcut durumu kaydeder, önerilen geometrinin etkisini değerlendiririz. Yalnız devir yükselterek çözüm aramak ses ve enerji açısından yeni sorunlar doğurabilir.
Kontrol: Mevcut fan ayarı, basınç koşulu ve debiyi birlikte kaydedip revizyon sonrasında aynı çalışma durumunda yeniden ölçerek farkı açıkça karşılaştırıyoruz.
Ana hattan ayrılan bir kolun bağlantı açısı ve yerleşimi hava paylaşımını etkiler. Art arda sık dirsekler, ani kesit değişimleri ve uygunsuz ayrımlar girdap ve ek direnç oluşturabilir. Damperi aşırı kısarak kötü geometrinin etkisini düzeltmek ses üretebilir. Mümkün olduğunda akışı daha düzenli taşıyan bağlantıyı seçer, ölçüm ve ayar için yeterli erişim bırakırız. Geometriyi projedeki debilerle birlikte ele alırız.
Kontrol: Branşman, dirsek ve kesit değişimlerini yerinde inceleyip ölçüm noktasının akış bozukluğundan etkilenmediğini ve ayar elemanına erişilebildiğini birlikte doğruluyoruz.
Kaçaklar özellikle uzun ve basınçlı hatlarda terminale ulaşan havayı azaltabilir. Contalı bağlantının düzgün oturması, uygun sabitleme ve sistemin tarifine uygun sızdırmazlık malzemesi önemlidir. Bir üreticinin belgelenmiş sızdırmazlık sınıfını bütün sahaya otomatik atfetmeyiz. Kanal, fittings ve montaj koşulları birlikte değerlendirilir. Test gerektiğinde bölüm sınırı ve yöntem belirlenir; görsel kontrolün kaçak miktarını ölçmediği açıkça ayrılır.
Kontrol: Birleşim oturması, conta bütünlüğü ve sabitlemeyi tavan kapanmadan kontrol ediyor; gerektiğinde test edilen bölüm ile kabul yöntemini ayrıca kaydediyoruz.
Terminal bağlantısındaki esnek kanal montaj toleransı sağlayabilir; fakat gereksiz uzunluk, sıkışma ve küçük bükülme yarıçapı direnci artırır. Ürünün izin verdiği kurulum biçimini esas alırız. Esnek kanalı uzun hatlarda sert kanalın yerine kullanmıyor; destek, iç kesit ve temizlik ihtiyacını değerlendiriyoruz. Menfez yakınındaki bozuk akış terminal sesini ve debi ölçümünü de etkileyebileceğinden bağlantı ayrıntısını göz ardı etmeyiz.
Kontrol: Esnek bağlantının uzunluğu, açılması, bükülmesi ve desteğini ürün talimatıyla karşılaştırıp terminal önünde daralan kesit veya sarkma bulunmadığını sahada birlikte doğruluyoruz.
Soğuk hava kanalı, nemli tavan boşluğunda yüzey yoğuşması oluşturabilir. Yalıtımın yalnız düz bölümlere uygulanması yeterli değildir; flanş, askı, servis kapağı ve branşmanlarda da koruma devam etmelidir. Ortam nemi ve taşıdığı hava sıcaklığına göre uygun katmanı seçeriz. Dış kaplamanın buhar kesici işlevi isteniyorsa birleşimler ve delikler korunur. Akustik kaplamayı yoğuşma hesabının yerine kullanmayız.
Kontrol: İzolasyon ve buhar kesici sürekliliğini birleşim, askı ve servis kapaklarında kontrol edip soğuk yüzeyde açıkta kalan metal bölümleri sahada işaretliyoruz.
Kanallar tamamlandıktan sonra bütün damperleri rastgele açmak doğru dağılım oluşturmaz. Terminal ve kol hedeflerini belirleyip ölçümlere göre ayarları düzenleriz. Bir odanın düzelmesi diğerinin ihtiyacını azaltmamalıdır. Taze hava ile toplam üfleme debisini karıştırmadan cihaz çalışma durumunu kaydederiz. Son ayar konumları ve ölçülen değerler uygulama çizimleriyle eşleştirilir; ilerideki şikâyet veya değişiklikler için karşılaştırılabilir başlangıç bilgisi oluşur.
Kontrol: Terminal debileri, kol toplamları ve fan çalışma kaydını aynı işletme koşulunda karşılaştırıp damper ayarlarını etiketleyerek ölçüm dosyasına birlikte işliyoruz.

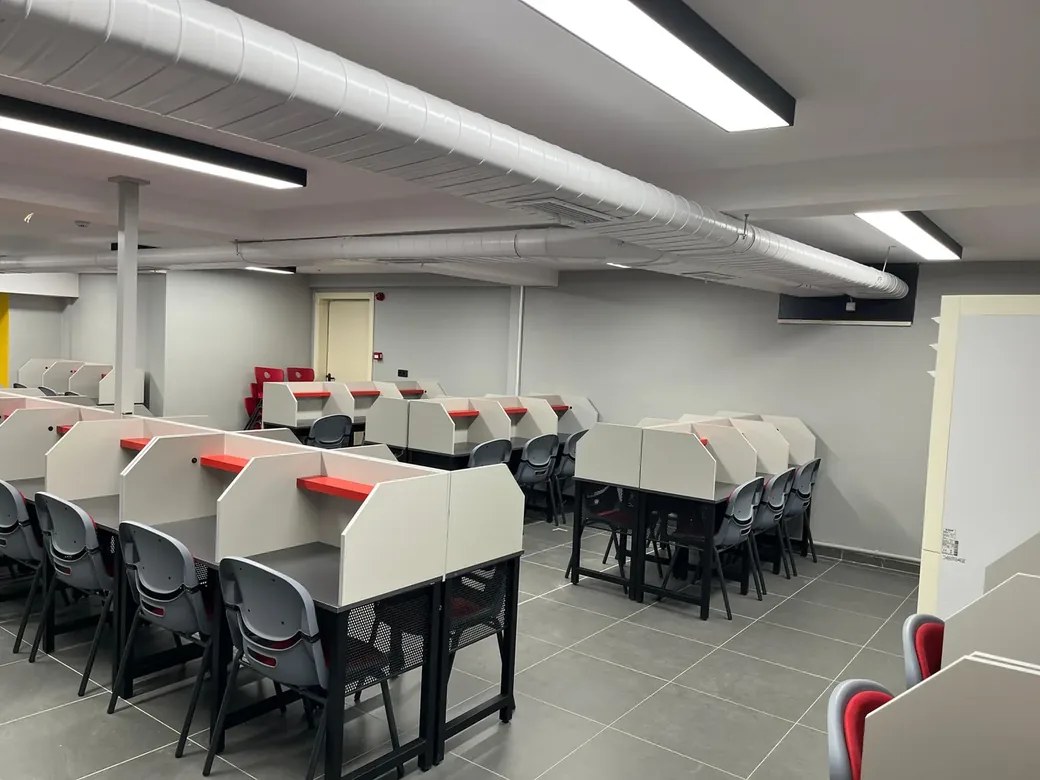

Odak Koleji Akademi — oval havalandırma kanalı montajı; revizyon öncesi/sonrası ölçüm sonucu değildir.
Odak Koleji AkademiRevizyon öncesi fan ayarı ve kritik menfez debilerini kaydediyoruz. Böylece müdahalenin etkisini aynı işletme koşulunda ölçülebilir biçimde karşılaştırabiliyoruz.
Birleşim, askı, damper, servis kapağı ve izolasyon sürekliliğini inceliyoruz. Tavan kapanmadan erişim gerektiren eksikleri giderip fotoğraflarla kayıt oluşturuyoruz.
Uygulama tamamlanınca kol ve terminal debilerini birlikte ölçüyoruz. Ayarların diğer mahalleri olumsuz etkilemediğini kontrol ederek hedeflenen dağılıma uygun dengeyi kuruyoruz.
Değişen güzergâhı ve ekipman konumlarını çizime işliyoruz. Son damper ayarları, ölçüm koşulları ve bakım noktalarını işletmenin kullanabileceği tek dosyada sunuyoruz.
Bu form ölçümde doldurulacak örnektir; gerçek bir proje sonucu veya hedef sayı içermez.
Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.
Ölçeksiz revizyon planı örneğidir; korunmuş ana hat ve yeni kol kalın, önceki/değişen güzergâh kesik çizgiyle ayrılmıştır. Yeni kolun kesit ve terminal kimliği, servis kapağı ve erişimi gerçek son çizimde kaydedilir. Çizim çap, debi veya gerçekleşmiş revizyon sonucu vermez; aşağıdaki önce/sonra tablosu gerçek ölçümle doldurulur.
Mevcut güzergâh ve korunabilen bölüm son çizimde işaretlenir.
Kesik güzergâh karşılaştırma içindir; çalışan yeni hava yolu değildir.
Kalın yeni güzergâhın kesiti, terminal kimliği ve son debi kaydı gerçek projede yazılır.
Yeni erişim ve etiket son planda belirtilir.
Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.
İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
Yerleşimi, bileşenleri ve hava ya da su yolunu yakından görün.
Bu sonuç ölçüm yapılmadan çıkarılamaz. Fan çalışma koşulu, kapalı damper, kaçak, sıkışmış bağlantı veya yanlış terminal seçimi de zayıf üflemeye neden olabilir. Önce toplam ve kol debilerini karşılaştırırız. Darboğaz kesitteyse büyütme değerlendirilir; başka neden varsa daha sınırlı bir düzeltme yeterli olabilir.
Evet, ortak kanal ve fan üzerinden beslenen bir ağda yeni kol hava paylaşımını değiştirebilir. Eklenen mahalin gereksinimi, ana hattın kapasitesi ve fan çalışma noktası birlikte incelenmelidir. Yalnız menfez deliği açmak yerine yeni kol geometrisini tasarlar, uygulama sonrasında mevcut mahalleri de kapsayan balans yaparız.
Güzergâh, birleşim ve bakım erişimlerine bağlıdır. Bazı müdahaleler bölgesel açıklıklarla yapılabilir; ancak erişilemeyen uzun bir hattın kontrolü daha kapsamlı söküm gerektirebilir. Keşifte açılacak alanları işaretler, mimari yeniden kapatma sorumluluğunu belirler ve işletmenin kullanımını koruyacak aşamalı çalışma planını oluştururuz.
Birleşim, conta ve sabitleme ayrıntılarını görsel olarak inceleriz. Proje veya kabul kapsamı ölçümlü sızdırmazlık testi istiyorsa bölüm sınırını, yöntemini ve beklenen kabul koşulunu önceden tanımlarız. Görsel incelemenin ölçülen kaçak miktarına eşdeğer olduğunu söylemeyiz; kullanılan kontrol türünü teslim dosyasında açıkça belirtiriz.
Kesit, branşman veya terminal değişimi bütün ağın direncini etkileyebilir. Eski damper konumları yeni dağılım için doğru olmayabilir. Mahallerin hedef debilerini esas alıp sistemin son haliyle tekrar ölçüm ve ayar yaparız. Sonuçları kaydederek hem mevcut konforu hem gelecekteki bakım ve değişikliklerin izlenebilirliğini destekleriz.
