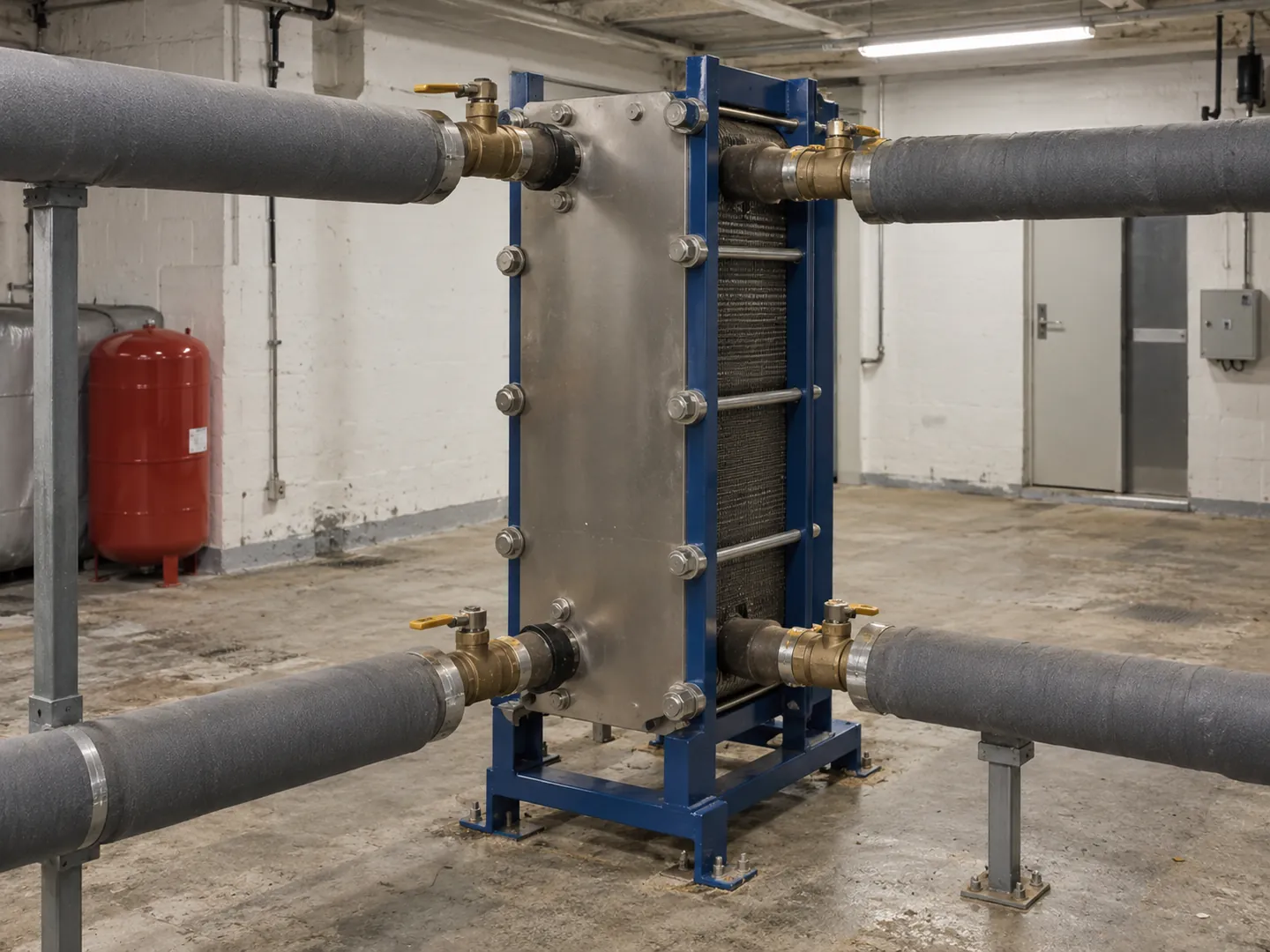

Bina ısı istasyonundaki eşanjör, vana ve pompa düzenini anlatan yapay zekâ üretimi temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Isı istasyonu seçimi ve devre koordinasyonu

Hizmette ele alınan işler

  • İki tarafın gerçek sıcaklık/debi/basınç koşullarının belirlenmesi
  • Eşanjör, vana, pompa ve ölçüm düzeninin seçimi
  • Talep/yaz modu testi ve işletme şeması

Kapsamın sınırları

  • Isıtma ve sıcak su önceliği seçilen devre düzenine göre belirlenir.
  • Otomasyon, sayaç ve kabul testleri ayrı tarif edilir.

İstasyon kapasitesi kadar kontrol ve devre ayrımı önemlidir

Teklif; primer/sekonder koşullar, eşanjör sayısı ve sıcak su yük profiliyle şekillenir. Kontrol vanaları, basınç düzenleme, pompa, ölçüm ve genleşme kapsamı farklı maliyetler oluşturur. Mevcut binada bağlantı kesintisi ve servis erişimi de uygulama süresine yansır. Ekipman seçimini aynı sıcaklık programında karşılaştırılabilir hâle getirir; otomasyon, sayaç ve kabul testlerini ayrı tarif ederek yalnız etiket kapasitesine dayalı fiyat karşılaştırmasını önleriz.

  • Eşanjör ve sıcaklık programı
  • Vana, basınç düzenleme ve pompa
  • Sayaç/sensör ve otomasyon kapsamı
  • Bağlantı, erişim ve devreye alma

Teklif İçin Gerekli Bilgiler

  • Primer kaynak sıcaklık/basınç verileri
  • Isıtma yükü ve sıcak su tüketim profili
  • Sekonder devre ve ölçüm şeması
  • İşletme saatleri, yaz modu ve erişim şartları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Primer ve sekonder devrelerin eşanjörle ayrılması, iki taraftaki sıcaklık ve basınç koşullarını ayrı seçme imkânı verir. Ancak eşanjör kapasitesi iki tarafta doğru akış ve sıcaklık farkı sağlandığında anlamlıdır. Kaynağın düşük sıcaklıkta çalışacağı dönemleri ve devrenin talep değişimini araştırırız. Isıtma ile kullanım sıcak suyunun aynı öncelik ve aynı yük profilinde çalışacağını varsaymadan kontrol yaklaşımını ve devre bileşenlerini ayrı tanımlarız.

Isı istasyonu bina girişindeki kompakt bir ekipman olsa da dağıtım devresinin davranışından etkilenir. Uzak kolların debisi, kontrol vanalarındaki basınç değişimi ve sıcak su bekleme düzeni seçimde önemlidir. Ölçüm cihazlarının ve sensörlerin doğru noktada bulunmasını baştan planlarız. İşletme ekibi, düşük dönüş sıcaklığı veya yüksek debi gibi gözlemleri aynı şema üzerinde okuyabilir. Bakım için süzgeç, eşanjör ve vana erişimini de kapasite seçiminden ayrı bırakmayız.

İki tarafı ayrı hesaplıyoruz
Primer kaynak ve sekonder devrenin sıcaklık, debi ve basınç kayıplarını ayrı değerlendiriyor; eşanjörü gerçek çalışma koşullarıyla seçiyoruz.
Kısmi yükü kontrol ediyoruz
Vanalar kapandığında değişen diferansiyel basıncı ve kaynak dönüşünü inceliyor; nominal yükte iyi görünen istasyonun düşük talepteki davranışını doğruluyoruz.
Ölçülebilir şema kuruyoruz
Debi, sıcaklık ve basınç ölçümlerinin noktalarını belirliyor; sensör ve servis erişimini devre şemasına işleyerek işletmeye anlaşılır veri sunuyoruz.
Kaskad kazanları ve ortak tesisat kolektörlerini kurduk.
SCA uygulama fotoğrafı

Merkezi ısıtma uygulamamız — Nuvola Park; yapılan iş: kaskad kazan ve ortak kolektör kurulumu.

Nuvola Park

Merkezi kaynağa bağlanmadan önce

Kaynağın sağlayacağı sıcaklık ve diferansiyel basınç aralığını alıyoruz. Sekonder ısıtma ve kullanım sıcak suyunun yüklerini ayrı tanımlıyor; eşanjör, vana ve ölçüm düzenini bu koşullarla seçiyoruz. Bina dağıtımını istasyondan bağımsız bırakmadan pompa ve balans ihtiyacını aynı devre planında inceliyoruz.

  • Kaynak sıcaklık/basınç aralığı
  • Isıtma ve sıcak su yük profili
  • Sekonder devre/ölçüm şeması

Seçimi ve Kapsamı Etkileyen Veriler

Kaynak

İncelenen bilgi
Primer sıcaklık ve diferansiyel basınç aralığı
Karara etkisi
Eşanjör ve kontrol bileşenlerinin gerçek çalışma sınırları belirlenir.

Yük

İncelenen bilgi
Isıtma yükü ve ayrı sıcak su çekiş profili
Karara etkisi
Kapasite, eşzamanlılık ve öncelik düzeni seçilir.

Dağıtım

İncelenen bilgi
Sekonder kayıplar, sıvı özellikleri ve tasarım ΔT'si
Karara etkisi
Pompa ve balans ihtiyacı dolaşım hesabından çıkarılır.

İşletme

İncelenen bilgi
Yaz modu, bekleme süresi ve ölçüm erişimi
Karara etkisi
Kontrol programı ve performans izleme noktaları tanımlanır.

Sistem Seçiminde Teknik Koşullar

Eşanjör kapasitesi sıcaklık programından bağımsız değildir

Eşanjör seçimi iki tarafın sıcaklık/debi/kayıp koşuluna ve yük önceliğine bağlanır; nominal kW bütün mevsimlere aynı sonuç değildir.

Küçük ΔT daha yüksek debi gerektirir

Aynı ısı yükünde küçük sıcaklık farkı daha fazla debi gerektirir; sıvı özellikleri ve gerçek yükle birlikte devre seçimine işlenir.

Primer basınç dalgalanması kontrol vanasını etkiler

Kaynak basınç farkı ve vana/düzenleyici çalışma aralığı birlikte seçilir; düşük talep ve komşu devre etkisi test edilir.

Sekonder pompa basması bina yüksekliği değildir

Kapalı sekonder devrenin pompası dolaşım kayıplarını karşılar; bina yüksekliği doldurma/üst nokta ve genleşmede ayrı değerlendirilir.

Anlık sıcak su yükü ısıtma yükünden farklıdır

Sıcak su çekiş profili ısıtma yükünden ayrılır; düşük/yüksek tüketim, öncelik, hijyen ve kullanıcı güvenliği proje koşuluyla koordine edilir.

Yaz bypassı hız kazandırırken ısı da taşıyabilir

Modele bağlı bypass/sirkülasyon sıcak suya erişim süresi ve kaynak dönüşüyle izlenir; sürekli akış kaybı gerçek işletmeyle değerlendirilir.

Suyun taşıdığı ısı ve debi

V̇[m³/h] ≈ 0,86 × P[kW] / ΔT[K]

V̇
Su hacimsel debisi
P
Taşınacak ısı gücü
ΔT
Gidiş-dönüş sıcaklık farkı

Su için yaklaşık ilişkidir. Glikol ve farklı sıcaklıklarda yoğunluk/özgül ısı kullanılarak tam hesap yapılır; eşanjör seçimi ayrıca üretici hesabıyla doğrulanır.

Eşanjör kapasitesi sıcaklık programından bağımsız değildir — ayrıntılar

Aynı eşanjör farklı primer ve sekonder giriş koşullarında aynı ısıyı aktarmayabilir. Seçime yalnız kW yazmak yerine iki taraftaki sıcaklıkları, debileri ve izin verilen kayıpları veririz. Kaynağın sıcaklığı düştüğünde gereken aktarımın nasıl sağlanacağını üretici hesabıyla kontrol ederiz. Isıtma ve sıcak su yüklerinin eşzamanlılık veya öncelik düzeni de belirlenir; katalogdaki bir nominal kapasiteyi tüm mevsimlere aynı sonuç olarak taşımayız.

Kontrol: İki tarafın giriş/çıkış sıcaklığı, debisi ve basınç kaybı eşanjör seçim çıktısında birlikte doğrulanır.

Küçük ΔT daha yüksek debi gerektirir — ayrıntılar

Taşınan ısı, sıvı debisi ve sıcaklık farkıyla ilişkilidir. Aynı yükte daha küçük sıcaklık farkı daha fazla su dolaştırmayı gerektirir; bu da boru, eşanjör ve pompa seçimini etkiler. Tasarımın sıcaklık programını erken belirleriz. Hesapta su veya glikol özelliklerini gerçek koşullara göre kullanırız. Düşük ölçülen ΔT'yi tek başına yüksek talep diye yorumlamadan fazla debi, kontrol ve gerçek yük ihtimallerini birlikte araştırırız.

Kontrol: Yük ve tasarım ΔT'si aynı koşulda tanımlanır; sıvı özellikleriyle bulunan debi seçim dosyasına işlenir.

Primer basınç dalgalanması kontrol vanasını etkiler — ayrıntılar

Kaynak devresindeki diferansiyel basınç değişimi kontrol vanasının çalışmasını etkileyebilir. Danfoss'un düzenleme yaklaşımı maksimum debi ve diferansiyel basıncı ayrı kontrol işlevleri olarak ele alır. Biz istasyon vanasıyla basınç düzenleyicisinin gerçek çalışma aralığını birlikte seçeriz. Ürün basınçtan bağımsız kontrol sağlasa da üreticinin izin verdiği çalışma aralığı korunmalıdır. Nominal yükün yanında düşük talep ve komşu istasyonların değişen akış koşullarını testte değerlendiririz.

Kontrol: Kaynak Δp aralığı, vana/düzenleyici sınırları ve kısmi yük davranışı üretici seçimiyle birlikte doğrulanır.

Sekonder pompa basması bina yüksekliği değildir — ayrıntılar

Kapalı sekonder devrede yükselen ve alçalan su kolonları dengelenir; sirkülasyon pompası dolaşım kayıplarını karşılar. Bina yüksekliği doldurma basıncı ve üst noktanın koşullarında önemini korur, fakat doğrudan dolaşım basmasına eklenmez. Bu ayrımı seçimde açık yaparız. Eşanjör, boru, vana ve terminal kayıplarını kritik devrede toplar; basınçlandırma ve genleşme konularını ayrı devre şartları olarak tanımlarız.

Kontrol: Dolaşım basması kayıp hesabından seçilir; doldurma/üst nokta basıncı ve genleşme koşulları ayrı kontrol edilir.

Anlık sıcak su yükü ısıtma yükünden farklıdır — ayrıntılar

Kullanım sıcak suyu çekişi kısa süreli ve değişken olabilir; ısıtma yükünün gün içindeki davranışı aynı değildir. İstasyonun sıcak su eşanjörü ve kontrolünü gerçek çekiş profilinden seçeriz. Düşük ve yüksek tüketimde sıcaklık kararlılığını birlikte inceleriz. Tesisin depolama veya öncelik yaklaşımı bu kararın parçasıdır. Hijyen, kullanıcı güvenliği ve bekleme düzeni ilgili proje şartlarıyla koordine edilir; sadece ısıtma kapasitesinden sıcak su yeterliliği çıkarılmaz.

Kontrol: Sıcak su çekiş profili ve düşük/yüksek tüketimde sıcaklık tepkisi seçilen istasyon koşullarında değerlendirilir.

Yaz bypassı hız kazandırırken ısı da taşıyabilir — ayrıntılar

Bazı istasyonlarda bekleme sırasında hattı sıcak tutan bypass işlevi sıcak suya yanıtı destekler. Ancak sürekli dolaşım kaynak dönüşünü ve dağıtım kaybını etkileyebilir. Danfoss ürün açıklamalarındaki programlı yaklaşımı örnek alarak seçilen modelin gerçek kontrol seçeneklerini inceleriz. Bekleme süresiyle gereksiz ısı aktarımını birlikte ölçeriz. Bir modelin bypass ayarını bütün istasyonlara taşımadan işletme saatleri, sıcak su profili ve devre şemasına göre ayarları doğrularız.

Kontrol: Sıcak suya erişim süresi, bypass programı ve kaynak dönüş sıcaklığı birlikte izlenir; seçilen modelin izin verilen ayarı kaydedilir.

Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim

Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim. İstasyonun devre ve ölçüm noktaları uygulama şemasında belirlenir.

İki taraf için gereken seçim verileri

Nuvola Park — merkezi ısıtma uygulaması

Gerçek fotoğraf kaskad kazan ve ortak kolektör kurulumunu gösterir. Bu kaynak istasyon seçiminin sıcaklık/debi/kayıp verilerinden ayrı merkezi ısıtma deneyimidir.

Seçim alanıPrimer tarafSekonder / sıcak su tarafı
Sıcaklık
Kaynak giriş/çıkış ve düşük sıcaklık dönemleri.
Isıtma gidiş/dönüşü veya sıcak su giriş/çıkışı.
Debi
Kaynakta gereken gerçek akış.
Ayrı ısıtma ve sıcak su profili.
Basınç kaybı
Eşanjör/vanada izin verilen kayıp ve kaynak Δp aralığı.
Eşanjör, dağıtım ve kritik terminal kaybı.
Çalışma koşulu
Kaynak ve kontrol bileşeni sınırı.
Sıvı, yük, eşzamanlılık/öncelik ve yaz modu.

Kontroller ve teslim

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Kaynak, eşanjör, vana ve ölçüm ilişkileri

Kavramsal istasyon devre ilişkileri

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz istasyon devre örneğidir; primer gidiş/dönüş solda, ayrı sekonder gidiş/dönüş sağda, aradaki eşanjör iki sıvıyı ayırır. İnce eşanjör→sekonder ilişkisi ısı aktarımını anlatır, sıvıların karıştığı bağlantı değildir. Vana ve ölçüm sembolleri görevleri gösterir. Kesik alt kol yalnız varsa kullanım sıcak suyu eşanjörüdür. Gerçek seçilen istasyonun port/vanaları, ölçüm noktaları, pompa ve öncelik sırası üretici bağlantı belgesiyle belirlenir; bu çizim ürünün yerine geçen montaj şeması değildir.

  1. Primer kaynak

    Gidiş/dönüş ve basınç farkı

  2. Kontrol / basınç düzenleme

    Gerçek model ve çalışma aralığı

  3. Isıtma eşanjörü

    İki tarafın seçim çıktısı

  4. Sekonder ısıtma devresi

    Pompa, balans ve terminal kaybı

  5. Varsa sıcak su eşanjörü

    Ayrı çekiş profili ve öncelik

  6. Ölçüm noktaları

    İki tarafta debi, sıcaklık ve basınç

Bağlantılar

  • Primer kaynak öğesinden Kontrol / basınç düzenleme öğesine bağlantıKaynak çalışma koşulu
  • Kontrol / basınç düzenleme öğesinden Isıtma eşanjörü öğesine bağlantıKontrollü primer akış
  • Isıtma eşanjörü öğesinden Sekonder ısıtma devresi öğesine bağlantıEşanjörle ayrılan ısıtma
  • Kontrol / basınç düzenleme öğesinden Varsa sıcak su eşanjörü öğesine bağlantıVarsa ayrı sıcak su / öncelik
  • Ölçüm noktaları öğesinden Primer kaynak öğesine bağlantıPrimer ölçümler
  • Ölçüm noktaları öğesinden Sekonder ısıtma devresi öğesine bağlantıSekonder ölçümler
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal akış gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal istasyon devre ilişkileriÖlçeksiz kavramsal akış gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Örnek istasyonEşanjörVarsa sıcak suPrimer kaynak → Kontrol / basınç düzenleme · Kaynak çalışma koşuluKontrol / basınç düzenleme → Isıtma eşanjörü · Kontrollü primer akışIsıtma eşanjörü → Sekonder ısıtma devresi · Eşanjörle ayrılan ısıtmaKontrol / basınç düzenleme → Varsa sıcak su eşanjörü · Varsa ayrı sıcak su / öncelikÖlçüm noktaları → Primer kaynak · Primer ölçümlerÖlçüm noktaları → Sekonder ısıtma devresi · Sekonder ölçümler1Primer kaynak2Kontrol / basınçdüzenleme3Isıtma eşanjörü4Sekonder ısıtmadevresi5Varsa sıcak sueşanjörü6Ölçüm noktaları

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Nominal, kısmi ve yaz çalışma koşulları

DönemGidiş / dönüşDebiÖncelikBypass
Nominal yük
Seçilen primer/sekonder sıcaklık programı birlikte kaydedilir.
İki tarafın tasarım debisi ve kaybı.
Isıtma/sıcak su eşzamanlılık veya öncelik kararı.
Gerçek model şemasında varsa amacı belirtilir.
Kısmi yük
Kaynak dönüşü ve aktarılan ısı gerçek taleple okunur.
Vanalar kapandığında basınç farkı ve akış değişimi.
Kontrol tepkisi ve talep değişimi testi.
Gereksiz dolaşım/kayıp ve model seçenekleri incelenir.
Yaz sıcak su
Isıtma kapalıyken sıcak su ve kaynak dönüşü izlenir.
Çekiş ve bekleme/sirkülasyon akışı ayrı ölçülür.
Gerçek sıcak su kontrolü ve çekiş profili.
Varsa program; erişim süresi ve ısı kaybıyla doğrulanır.

Tablo sabit sıcaklık veya vana ayarı vermez; seçilen istasyonun gerçek seçenekleriyle kullanılır.

Kontroller ve Teslim

Devre ve ürün kontrolü

Primer/sekonder bağlantıları, vana ve ölçüm noktalarını şemayla eşleştiriyoruz. Ürün kimliği, süzgeç ve servis erişimi kapama öncesinde doğrulanıyor.

Akış ve ısı aktarımı

İki tarafta debi ve sıcaklıkları aynı çalışma koşulunda kaydediyoruz. Eşanjör ve devre kayıpları seçim çıktılarıyla karşılaştırılıyor.

Talep değişimi testi

Düşük ve yüksek ısıtma/sıcak su talebinde kontrol tepkisini inceliyoruz. Basınç düzenleme ve öncelik davranışı gerçek ekipman üzerinden doğrulanıyor.

Yaz modu ve işletme teslimi

Bekleme, bypass veya sirkülasyon programını seçilen istasyonla test ediyoruz. Şema, ayarlar ve ölçüm kayıtları işletme ekibine açıklanarak teslim ediliyor.
