Merkezi Sirkülasyon Pompası Verimlilik Revizyonu

Pompa verimlilik revizyonu gerçek çalışma noktası ve kontrol davranışıyla başlar. SCA Mühendislik debi, fark basıncı, hız ve elektrik sınırını kaydeder; tam/kısmi yükte hizmeti koruyarak revizyon sonucunu karşılaştırır.

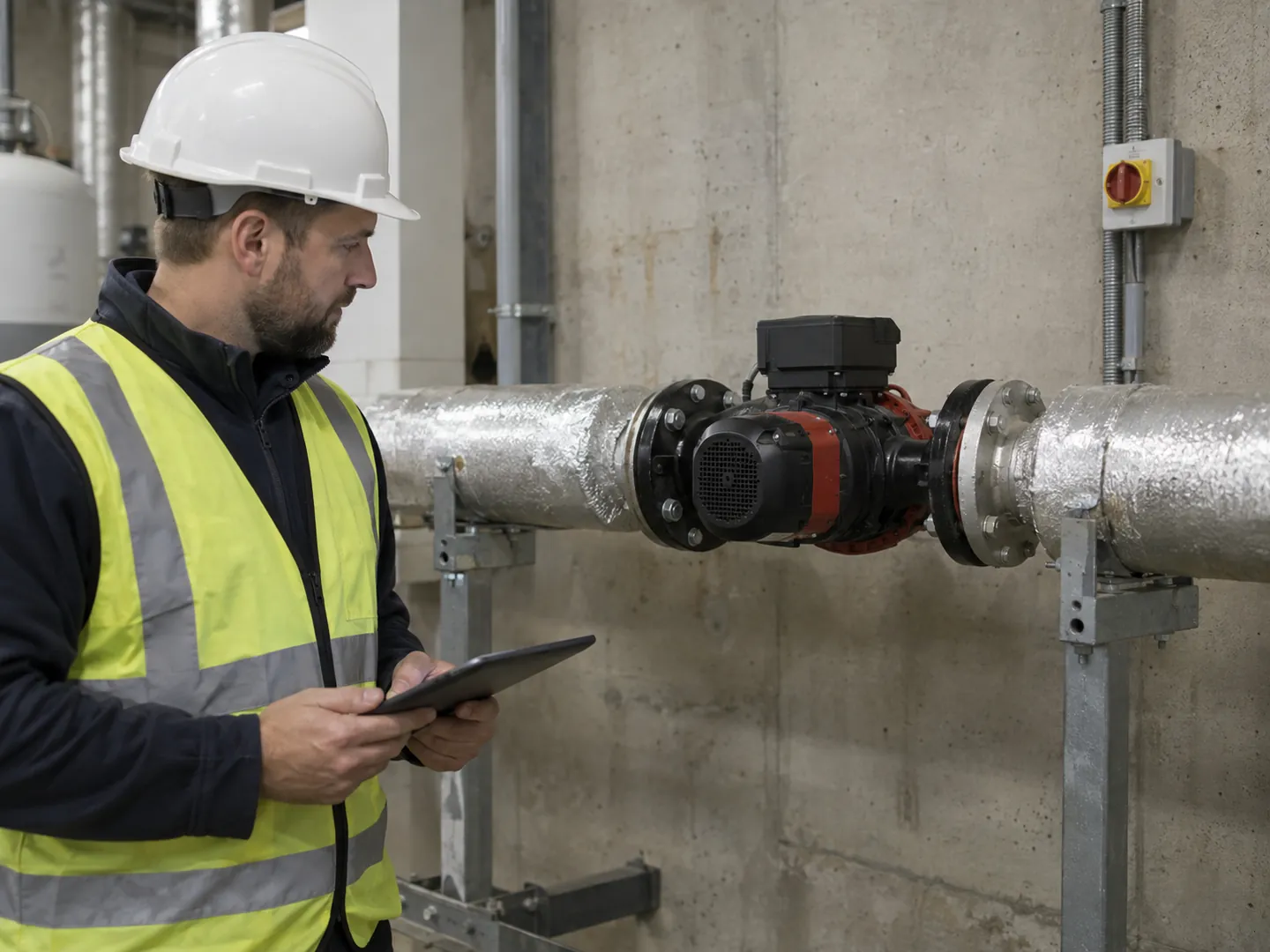

Temsili pompa revizyonunda sürücülü sirkülasyon pompası ve basınç uçlu vana.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Ölçüm, kontrol ve revizyon kapsamı

Başlangıç kaydı son ölçümün karşılaştırma temelidir.

Hizmette ele alınan işler

  • Mevcut çalışma noktası, kritik devre ve vana/bypass incelemesi
  • Pompa, sensör, sürücü ve kademe revizyonu
  • Tam/kısmi yük testi ve eşdeğer işletmede enerji kıyası

Kapsamın sınırları

  • Etiket gücü farkı tek başına yıllık tasarruf sonucu değildir.
  • Sabit tasarruf yüzdesi veya geri ödeme süresi ölçüm olmadan belirlenmez.

Pompa değişimi, ölçüm ve kontrol revizyonu birlikte fiyatlanır

Maliyet ürün çalışma noktası ve pompa sayısına ek olarak sensör, sürücü ve otomasyon uyumundan etkilenir. Mevcut hat, vana ve elektrik bağlantısı revizyonu gerekebilir. Ölçüm erişimi ve üretimin/ısıtmanın sürmesi etaplamayı değiştirir. Teklifte başlangıç ölçümü, yeni kontrol ve kısmi yük testini açıklayıp enerji karşılaştırmasının sınırını belirleriz. Genel bir geri ödeme süresini veri olmadan sunmak yerine somut kapsam ve ölçüm temeli oluştururuz.

  • Gerçek görev ve pompa/kademe seçimi
  • Sensör, sürücü ve otomasyon uyumu
  • Hat/elektrik bağlantısı ve etaplama
  • Başlangıç ölçümü, işlev ve enerji kıyası

İnceleme İçin Gerekli Bilgiler

  • Mevcut pompa eğrileri, hız ve kontrol ayarları
  • Debi/basınç/sıcaklık ve kritik kol verileri
  • Vana, bypass, akışkan ve elektrik sınırı
  • Çalışma süresi, yük ve enerji kayıtları

Müdahale ve Teklif Kapsamı

Fotoğraf ve proje kayıtlarının gerçek kapsamı

Nuvola Park

Toplu konutta kaskad kazanlar ve ortak tesisat kolektörleri kuruldu. Bu montaj kaydı pompa verimlilik revizyonu veya önce/sonra tasarruf ölçümünü doğrulamaz.

Yapı Kredi Bomontiada

Ofis fancoil, havalandırma, yangın ve sıhhi tesisat uygulaması doğrulanır. Ayrı pompa revizyonu teslimi mevcut kayıtta belirtilmez.

Kontroller ve teslim

Sirkülasyon pompasında enerji değerlendirmesi gerçek ölçüm ve çalışma kayıtlarına dayanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

İnceleme öncesi pompa bilgi listesi

Debi ve fark basıncı

Mevcut ölçüm noktaları, çalışma debisi ve aynı anda alınan fark basıncı.

Hız ve vana durumu

Aktif pompa, devir/hız ayarı, kademe, vana ve bypass konumları.

Elektrik ölçüm kapsamı

Sayaçta pompa, sürücü ve yardımcıların hangilerinin yer aldığı; yük ve çalışma süresi.

Aynı sınırda önce / sonra kayıt örneği

Boş kayıt alanlarıdır; gerçekleşmiş tasarruf veya ölçüm değeri değildir.

AlanRevizyon öncesiRevizyon sonrası
Ekipman / elektrik sınırı
Pompa, sürücü, yardımcı kapsamı
Aynı sınır korunur veya fark açık belirtilir.
Yük koşulu
Dış koşul, taşınan ısı/debi, vana durumu
Benzer yük aralığıyla karşılaştırılır.
Çalışma süresi
İlgili dönemin saat kaydı
Aynı temelde saat kaydı
Enerji
Aynı sayacın dönem tüketimi
Karşılaştırılan dönemin tüketimi
Hizmet
Debi, sıcaklık ve kritik uç koşulu
Hizmetin korunduğu ölçüm kaydı

İnceleme ve Müdahale Yöntemi

Fazla debi, yüksek fark basıncı veya sürekli açık bypass enerji ve sıcaklık davranışını etkileyebilir. Pompa gövdesinin modern olması bu koşulları otomatik düzeltmez. Önce sistemin gereken ısı taşıma debisini ve kritik devrenin kaybını belirleriz. Kapalı devrede bina yüksekliği dolaşım pompası görevine doğrudan eklenmez; dolum ve basınçlandırma koşulları ayrı değerlendirilir. Gerçek çalışma noktasıyla kontrol mantığını aynı revizyon kapsamına alırız.

Vanalı değişken debili sistemde tam yük ve küçük talep farklı pompa koşulları oluşturur. Sabit veya oransal fark basıncı seçimi kritik kolun ihtiyacına göre yapılır. Ölçüm noktası pompaya yakınsa uzak kolun durumunu gizleyebilir. Paralel pompaların kademesi ve düşük hız sınırlarını ürün verisinden seçeriz. Revizyonun sonucunu önceki yılın rastgele faturasıyla kıyaslamak yerine yük, çalışma süresi ve ölçüm sınırını birlikte kaydederiz.

Mevcut çalışma noktasını ölçüyoruz
Debi, fark basıncı ve vana durumlarını birlikte kaydediyor; nominal eğri veya motor gücünü mevcut sistemin gerçek çalışma noktası yerine kullanmıyoruz.
Kontrolü kritik devreye bağlıyoruz
Tam ve kısmi yükte gereken fark basıncını araştırıyor; sensör konumu, vana ihtiyacı ve pompa kademesini gerçek uç davranışıyla eşleştiriyoruz.
Enerjiyi eşdeğer koşulda kıyaslıyoruz
Elektrik ölçüm sınırı, çalışma süresi ve yükü birlikte tutuyor; etiketten kesin tasarruf yüzdesi çıkarmadan hizmeti koruyan revizyonun sonucunu ölçüyoruz.
Kaskad kazanları ve ortak tesisat kolektörlerini kurduk.
SCA uygulama fotoğrafı

Proje: Nuvola Park / Yapılan iş: kaskad kazanların ve ortak tesisat kolektörlerinin montajı. Fotoğraf pompa enerji revizyonu kanıtı değildir.

Nuvola Park

Pompa sürekli çalışıyor, uzak kol yetersiz kalıyor

Debi ve fark basıncını gerçek vana durumuyla ölçüyoruz. Kritik kolun kaybını ve dağıtım dengesini inceliyoruz. Pompayı büyütmeden önce hava, kir ve uygunsuz vana/bypass etkisini ayırıp mevcut çalışma noktasını eğriye yerleştiriyoruz.

  • Debi/fark basıncı ve vana durumu
  • Kritik kol ve dağıtım dengesi
  • Eğri noktası ve bypass/kir etkisi

Tam ve kısmi yük için ayrı test satırları

Test alanıTam yükKısmi yük
Kritik uç basıncı
Uzak terminal görevini karşılayan ölçüm
Vana kısılınca yeterli kalan basınç
Sensör yeri
Pompa ve kritik kol ölçüm ilişkisinin kontrolü
Yakın sensörün uzak kolu temsil etme kontrolü
Kademe / hız
Aktif pompa ve gerçek eğri noktası
Minimum hız, kademe geçişi ve vana tepkisi
Enerji
Elektrik sınırı, yük, süre ve güç kaydı
Aynı kapsamda düşük talep kaydı

Müdahalenin Teknik Koşulları

Eğri kesişimi gerçek çalışma noktasını verir

Debi, fark basıncı ve hız gerçek pompa eğrisine işlenir.

Kapalı devrede bina yüksekliği dolaşım kaybı değildir

Kapalı devrede dolaşım kaybı ile dolum/basınçlandırma görevleri ayrılır.

Devir güç ilişkisi elektrik tasarruf garantisi değildir

Benzeşim ilişkisi elektrik tasarrufu garantisi değildir; gerçek güç ölçülür.

Fark basıncı ayarı kritik kolu korumalıdır

Sensör ve fark basıncı ayarı kritik kolun ihtiyacına göre doğrulanır.

Paralel kademe, düşük talepte verimle birlikte seçilir

Tek/çok pompa kademesi düşük talep ve gerçek ürün eğrileriyle seçilir.

Önce-sonra kıyasında yük ve ölçüm sınırı korunur

Önce/sonra kıyası aynı elektrik sınırı ve benzer yük/süreyle yapılır.

Akışkana verilen hidrolik güç

Phidrolik = ρ × g × V̇ × H

ρ
Akışkan yoğunluğu, kg/m³
V̇
Debi, m³/s
H
Pompanın basma yüksekliği, m
g
Yerçekimi ivmesi, m/s²

Sonuç W olur. Elektrik gücü toplam pompa/motor/sürücü verimini de içerir; gerçek verim ve ölçüm sınırıyla ayrıca değerlendirilir.

Eğri kesişimi gerçek çalışma noktasını verir — ayrıntılar

Grundfos pompa eğrisi açıklamasında pompa ve sistem eğrisinin kesişimi çalışma noktasını belirler. Etiketteki maksimum debi ve kapalı vana yüksekliği aynı anda elde edilen nokta değildir. Mevcut debi ve fark basıncını ölçüp gerçek hız eğrisine yerleştiririz. Vana ve filtre kayıplarını da ele alırız. Yeni ürünü yalnız mevcut bağlantı çapından seçmeden gereken görev ve kısmi yük çalışma aralığıyla karşılaştırırız.

Kontrol: Ölçülen debi, fark basıncı ve hız gerçek eğriye işlenir; maksimum debi ve kapalı vana yüksekliği aynı görev sayılmaz.

Kapalı devrede bina yüksekliği dolaşım kaybı değildir — ayrıntılar

Wilo kapalı devre açıklaması yükselen ve dönen su kolonlarının dolaşımda birbirini dengelediğini gösterir. Pompa, dolaşım yolundaki sürtünme ve bileşen kaybını karşılar. Bina yüksekliği dolum/basınçlandırma ve yerel basınç koşulunu etkileyebilir; bu görevleri ayırırız. Merkezi sirkülasyon seçiminde kat yüksekliğini gelişigüzel ekleyip aşırı basma yüksekliği üretmeyiz. Devrenin gerçekten kapalı olup olmadığını ve kritik dolaşım güzergâhını önce doğrularız.

Kontrol: Devre türü, dolaşım kaybı ve dolum/basınçlandırma ihtiyacı ayrı tanımlanır; bina kotu kapalı devre pompa kaybına doğrudan eklenmez.

Devir güç ilişkisi elektrik tasarruf garantisi değildir — ayrıntılar

Benzeşim ilişkileri aynı geometri ve uygun benzer çalışma koşullarında debi, yükseklik ve mil gücünü hızla ilişkilendirir. Grundfos pompa eğitimleri bu bağıntıları güç/verim hesabıyla birlikte ele alır. Gerçek motor ve sürücü verimi, sistem eğrisi ve kontrol hedefi elektrik sonucunu değiştirir. Devir düşüşünü bütün işletme için kesin kübik tasarruf saymayız. Yeni hızdaki çalışma noktasını ürün eğrisinde kontrol edip elektrik gücünü ayrıca ölçeriz.

Kontrol: Yeni hızın gerçek eğri noktası ve motor/sürücü kaybı dikkate alınır; benzeşimden türetilen mil gücü elektrik sonucu yerine kullanılmaz.

Fark basıncı ayarı kritik kolu korumalıdır — ayrıntılar

Pompaya yakın sensör iyi değer gösterirken uzak kolun vana veya terminal ihtiyacı karşılanmayabilir. Kontrol hedefini ölçüm konumuyla birlikte belirleriz. CIBSE değişken debili devre yaklaşımını tam/kısmi yük testlerine uygularız. Sabit veya değişken fark basıncı seçimini gerçek devreyle karşılaştırırız. Gereksiz basıncı azaltırken kritik tüketicinin görevini koruyup bütün sistem için tek varsayılan ayar kullanmadan vana ve pompa tepkisini birlikte izleriz.

Kontrol: Sensör yeri ve kontrol hedefi kritik devre ihtiyacıyla eşleştirilir; tam/kısmi yükte terminal ve pompa tepkisi birlikte ölçülür.

Paralel kademe, düşük talepte verimle birlikte seçilir — ayrıntılar

Paralel pompaların eğrisi aynı yükseklikte debilerin toplamıyla oluşur; gerçek nokta sistem eğrisiyle belirlenir. Pompa sayısını yalnız tam yük yedeğine göre bırakmayız. Küçük talepte tek pompanın veya birden fazlasının çalışma aralığını ürün eğrilerinden karşılaştırırız. Kademe geçişi, minimum hız ve kontrol davranışını test ederiz. İki pompanın düşük hızda bulunmasını otomatik en verimli durum saymadan gerçek elektrik ve hizmet koşullarını birlikte değerlendiririz.

Kontrol: Tek/çok pompa kademeleri gerçek görev ve ürün eğrilerinde karşılaştırılır; düşük talep, geçiş ve minimum hız davranışı test edilir.

Önce-sonra kıyasında yük ve ölçüm sınırı korunur — ayrıntılar

Pompa tüketiminde azalma farklı çalışma süresi veya düşük bina yükünden de kaynaklanabilir. Elektrik ölçümünün pompa, sürücü ve yardımcıları hangi sınırda kapsadığını belirleriz. Debi ve sıcaklıklarla hizmet koşulunu aynı kayıtta tutarız. Revizyon öncesi/sonrası uygun yük aralıklarını karşılaştırırız. Gereken hâllerde kullanım ve iklim farkını analiz eder, yalnız etiket gücü farkından yıllık tasarruf üretmeden ölçülmüş işletme sonucunu ve sınırlarını açık gösteririz.

Kontrol: Önce/sonra aynı elektrik sınırı ve benzer yük/süreyle karşılaştırılır; debi, sıcaklık ve hizmet koşulu enerji kaydına eklenir.

İncelemede Hangi Veriler Kullanılır?

Görev

İncelenen bilgi
Debi, fark basıncı, hız ve kritik güzergâh
Karara etkisi
Gerçek çalışma noktası ve gereksiz kayıp kaynakları belirlenir.

Ürün

İncelenen bilgi
Akışkan, eğriler ve tam/kısmi yük aralıkları
Karara etkisi
Pompa ile kademeler hizmet ihtiyacı ve verim üzerinden seçilir.

Kontrol

İncelenen bilgi
Vana davranışı, sensör yeri ve uç ihtiyacı
Karara etkisi
Fark basıncı hedefi ve hız mantığı gerçek devreyle doğrulanır.

Sonuç

İncelenen bilgi
Enerji, süre, yük ve aynı ölçüm sınırı
Karara etkisi
Revizyonun etkisi hizmet korunarak benzer işletme koşulunda karşılaştırılır.

Kontroller ve Kayıtlar

Mevcut durum ölçümü

Debi, fark basıncı, hız ve sıcaklıkları birlikte kaydediyoruz. Vana durumları ve elektrik sınırı belirtilerek revizyon öncesi karşılaştırma için gerçek hizmet koşulu oluşturuluyor.

Ürün ve ayar doğrulama

Seçilen pompa eğrileri ve akışkan uygunluğunu kontrol ediyoruz. Sensör, kontrol hedefi ve kademe ayarları uygulanan devreyle eşleştirilerek nominal seçim gerçek işletme koşuluna taşınıyor.

Tam/kısmi yük işlev testi

Uygulanabilir talep durumlarında kritik kolları ölçüyoruz. Vana kapanması, kademe ve hız tepkileri izlenerek enerji azaltılırken uç cihazların gereken görevini koruduğu doğrulanıyor.

Enerji ve işletme teslimi

Son ayarları ve önce/sonra kayıtlarını teslim ediyoruz. Yük/süre ve ölçüm sınırı gösterilerek gelecekte kontrol değişikliği veya bakım etkisinin aynı temel üzerinden izlenmesi sağlanıyor.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Grundfos — Pompa eğrisi ve sistem çalışma noktası
  2. Wilo — Kapalı devre dolaşım ve basınçlandırma ayrımı
  3. Grundfos — Pompa benzeşimi, güç ve verim eğitim kapsamı
  4. CIBSE — Değişken debili boru sistemlerinde devreye alma
  5. Grundfos — Isı taşıma debisi ve sıcaklık farkı

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Etiketinde daha düşük elektrik gücü belirtilen pompa her zaman daha az tüketir mi?

Gerçek görev, kontrol ve çalışma süresi elektrik sonucunu belirler. Debi ve basınç ihtiyacını eğriyle karşılaştırmak gerekir. Mevcut fazla basınç veya bypass yeni ürünle sürebilir. Ölçüm ve ayar revizyonunu birlikte yapar; etiket farkını bütün yıl için kesin tasarruf sonucu olarak kullanmayız.

Kapalı ısıtma devresinde kat yüksekliği pompa hesabına eklenir mi?

Dolaşımda yükselen ve dönen su kolonları dengelenir; pompa yol kayıplarını karşılar. Dolum ve basınçlandırma farklı görevdir. Devre türü ve kritik güzergâh doğrulanır. Bina yüksekliğini gelişigüzel dolaşım kaybına eklemeyip yerel basınç ve kaynak şartlarını ilgili ayrı hesaplarda değerlendiririz.

Devri belirli bir oranda düşürünce elektrik tüketimi kesin olarak devir oranının küpüne göre azalır mı?

Benzeşim belirli geometri ve benzer çalışma koşullarında mil gücünü ilişkilendirir. Gerçek sistem eğrisi, motor/sürücü verimi ve kontrol hedefi elektrik sonucunu etkiler. Yeni çalışma noktasını eğriye yerleştirir ve elektrik ölçeriz. Hız oranından bütün sezon için otomatik tasarruf yüzdesi çıkarmayız.

Pompada doğru fark basıncı varsa uzak kollar yeterli midir?

Sensör yeri kritik kolun gerçek ihtiyacını temsil etmelidir. Yakın ölçüm iyi görünürken uzak terminal yetersiz kalabilir. Tam ve kısmi yükte uçları kontrol ederiz. Vana davranışı ve kontrol hedefini birlikte ayarlayarak pompa ekranındaki değeri bütün dağıtımın yeterliliği yerine kullanmayız.

Tasarrufu eski ve yeni faturayı karşılaştırarak gösterebilir miyiz?

Faturada farklı çalışma süresi, iklim ve bina yükü bulunabilir. Aynı elektrik ölçüm sınırı ve benzer yük dönemleri gerekir. Debi/sıcaklık ile hizmeti de kaydederiz. Revizyon sonucunu uygun koşulda karşılaştırıp kullanım farkını pompa iyileştirmesi gibi sunmadan enerji kıyasının kapsamını açık tutarız.
