Merkezi Kullanım Sıcak Suyu ve Sirkülasyon Tesisatı

Merkezi sıcak su üretimi ve sirkülasyon farklı görevlerdir. SCA Mühendislik pik talep/depolama ihtiyacını ve hat ısı kaybını ayrı hesaplar; kritik kolları, karışımı ve işletme risk planını ölçümle birlikte değerlendirir.

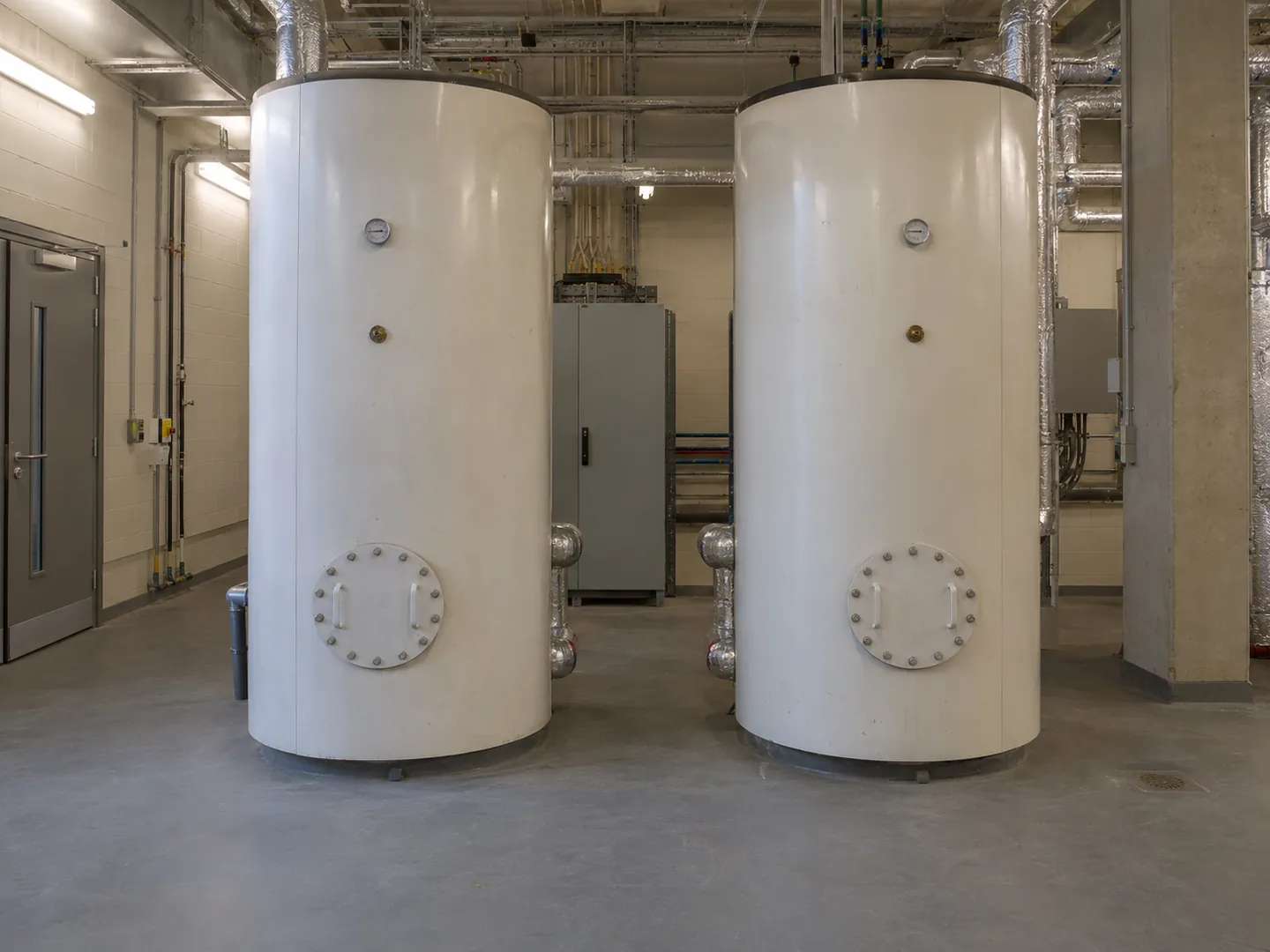

Temsili sıcak su teknik alanında depolama tankı, dolaşım pompası ve dönüş hattı.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Üretim, dağıtım ve kontrol kapsamı

Sıcak su kaynağı ile dönüş devresinin görevleri ayrı gösterilir.

Hizmette ele alınan işler

  • Pik kullanım ve kaynak/depo kapasitesi
  • Hat ısı kaybı, dönüş pompası ve kol dengelemesi
  • Karışım, uygun malzeme, test/yıkama ve işletme kayıtları

Kapsamın sınırları

  • Hijyen ve haşlanma hedefleri işletme risk planı ile koordine edilir.
  • Yabancı teknik rehber değerleri yerel sabit kabul koşulu olarak kullanılmaz.

Kaynak, dağıtım ve sıcaklık kontrolü aynı kapsamda fiyatlanır

Maliyet sıcak su kaynağı ve depo kadar sirkülasyon metrajı, yalıtım, dengeleme ve karışım elemanlarına bağlıdır. Mevcut yapılarda kullanılmayan kollar ve erişim ek iş oluşturabilir. Pompa/vanaların gerçek su ve sıcaklık uygunluğunu teklif içinde belirleriz. Test, yıkama ve kol ölçümleri teslim kapsamıdır. Yalnız kaynak kW veya depo litresinden kıyas yapıp uzak uç davranışını ve işletme kontrolünü eksik bırakmayız.

  • Pik üretim/depo kapasitesi
  • Gidiş-dönüş metrajı ve yalıtım
  • Dengeleme, karışım ve uygun malzemeler
  • Yıkama, kol testleri ve işletme programı

Teklif İçin Gerekli Bilgiler

  • Pik sıcak su tüketimi, süre ve kaynak verisi
  • Gidiş-dönüş metrajı, izolasyon ve kritik kollar
  • Karışım düzeni ve seyrek kullanılan uçlar
  • İşletme/risk planı, zaman programı ve ölçümler

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Musluklar kapalıyken çalışan sirkülasyon, dağıtım hattının kaybettiği ısıyı karşılamak için suyu dolaştırır. Pompası bütün armatürlerin tüketim debisini taşımak üzere seçilmez. Hatların uzunluğu, yalıtımı ve izin verilen soğuma tasarım girdisidir. Farklı kollar aynı dirençte değildir; yakın kol fazla akış alırken uzak kol yetersiz kalabilir. Ana dönüşte sıcaklık iyi görünse bile tek bir kolun gerçek davranışını ölçmek gerekir.

Sıcak suyun depolanması, dağıtılması ve kullanıcıya karışım sonrası verilmesi farklı görevlerdir. Hedef sıcaklıklar işletmenin risk değerlendirmesi ve tasarım esaslarıyla belirlenir. HSE rehberinin İngiltere bağlamındaki hijyen ve sıcak suyla haşlanma risklerini teknik referans olarak kullanır; sayıları Türkiye için otomatik mevzuat değeri saymayız. Kullanılmayan kolları, karışım vanası sonrasındaki hatları ve kontrol zamanlamasını inceleriz. Enerji azaltma kararını bütün sağlık ve kullanım koşullarıyla birlikte ele alırız.

Üretim ve dolaşımı ayırıyoruz
Pik sıcak su talebiyle sirkülasyon ısı kaybını ayrı hesaplıyor; tüketim debisini doğrudan dönüş pompası kapasitesi olarak kullanmadan her görevi doğru seçiyoruz.
Kolları gerçek sıcaklıkla dengeliyoruz
Ana dönüşteki iyi sıcaklığın uzak koldaki yetersiz dolaşımı gizleyip gizlemediğini kritik kol ölçümleriyle kontrol ediyor; her kolun gerçek sıcaklık ve vana davranışına göre dengeleme yapıyoruz.
Hijyen ve kullanım sıcaklığını koordine ediyoruz
Depolama/dağıtım hedefleriyle karışım ve sıcak suyla haşlanma riskini birlikte değerlendiriyor; zaman kontrolü ve enerji ayarlarını işletmenin risk planına uygun biçimde doğruluyoruz.

Bir kanatta sıcak su geç geliyor

Kol uzunluklarını, yalıtımı ve dolaşım bağlantısını inceliyoruz. Ana dönüşle problemli kol sıcaklığını birlikte ölçüyoruz. Üretim kapasitesini büyütmeden önce dengeleme ve gerçek dönüş akışını araştırarak yakın kolun baskın dolaşım oluşturup oluşturmadığını kontrol ediyoruz.

  • Kol gidiş/dönüş sıcaklığı
  • Yalıtım ve dolaşım bağlantısı
  • Dengeleme vanası ve gerçek akış

Seçimi ve Kapsamı Etkileyen Veriler

Üretim

İncelenen bilgi
Pik talep, süre, kaynak ve depo davranışı
Karara etkisi
Isı üretim/depolama kapasitesi kullanım örüntüsüyle belirlenir.

Dolaşım

İncelenen bilgi
Hat ısı kaybı, soğuma ve dönüş kaybı
Karara etkisi
Sirkülasyon debisi ve pompa çalışma noktası ayrı hesaplanır.

Kontrol

İncelenen bilgi
Kol sıcaklıkları, dengeleme ve zaman programı
Karara etkisi
Uzak kolların gerçek koşulu izlenerek ayarlar doğrulanır.

Risk

İncelenen bilgi
Kullanım türü, karışım ve seyrek kullanılan uçlar
Karara etkisi
Hijyen ve haşlanma risk planı, ürün ve hizmete alma görevleriyle koordine edilir.

Sistem Seçiminde Teknik Koşullar

Dönüş debisi hat ısı kaybından hesaplanır

Sirkülasyon debisi tüketimden ayrı olarak hat ısı kaybı ve izin verilen soğumadan hesaplanır.

Ana dönüş sıcaklığı tek tek kolları doğrulamaz

Ana dönüşe ek olarak kritik kolların dönüş sıcaklığı ölçülür.

Depolama, dağıtım ve karışım farklı sıcaklık görevleridir

Depo, dağıtım ve karışım sonrası kullanımın sıcaklık hedefleri ayrıdır.

Kullanılmayan kollar ve karışım sonrası hatlar önemlidir

Kör/seyrek kullanılan kollar ve karışım sonrası hatlar ayrıca değerlendirilir.

Zaman programı hidrolik ve hijyen davranışını değiştirir

Zaman programı duruş ve yeniden açılış ölçümleriyle doğrulanır.

Suya temas eden ürünün kullanım uygunluğu doğrulanır

Suya temas eden ürünler gerçek kullanım suyu ve sıcaklık koşuluna uygun seçilir.

Sirkülasyonun ısı kaybını karşılayan debi

V̇ = Pkayıp / (ρ × cp × ΔT)

Pkayıp
Sirkülasyon dağıtımının ısı kaybı, W
ρ,cp
Suyun yoğunluğu kg/m³ ve özgül ısısı J/(kg·K)
ΔT
İlgili devrede izin verilen sıcaklık düşümü, K

SI birimleriyle sonuç m³/s olur; m³/h için 3600 ile çarpılır. Bu debi armatür tüketim debisi değildir; gerçek dönüş hattı kaybı ayrıca hesaplanır.

Dönüş debisi hat ısı kaybından hesaplanır — ayrıntılar

Grundfos sirkülasyon açıklaması debiyi dağıtımın ısı kaybı ve izin verilen sıcaklık düşümüyle ilişkilendirir. Musluk tüketimi farklı görevdir. Hat uzunluğu, yalıtım ve ortamdan kaybı belirleyip su özellikleriyle dönüş debisini hesaplarız. Gidiş-dönüş farkı seçilen işletme koşulundan alınır; bütün yapılara aynı değeri vermeyiz. Pompa basma yüksekliğini kritik sirkülasyon çevriminin gidiş hattı, ilgili kol, dönüş hattı, vanalar ve ekipmanlar boyunca oluşan toplam basınç kaybına göre seçerek tüketim pompasıyla sirkülasyon görevini karıştırmayız.

Kontrol: Sirkülasyon debisi hat ısı kaybı, izin verilen soğuma ve su özellikleriyle hesaplanır. Pompanın karşılaması gereken basınç kaybı dönüş hattı ve vanalar için ayrıca belirlenir.

Ana dönüş sıcaklığı tek tek kolları doğrulamaz — ayrıntılar

Yakın ve düşük dirençli kol daha çok akış alarak ana dönüşü sıcak tutabilir; uzak kol yeterli dolaşım görmeyebilir. Danfoss termal dengeleme açıklaması kolların sıcaklık üzerinden kontrolünü ele alır. Her kritik kolun dönüşünü ve vana davranışını izleriz. Seçilen vana ve kontrolün ürün aralığını gerçek şemayla eşleştiririz. Ana kolektörde iyi bir değer görüp bütün binanın aynı koşulda çalıştığını varsaymadan ayrı kol ölçümleriyle dengeyi doğrularız.

Kontrol: Ana dönüş ve kritik kol dönüşleri ayrı ölçülür; dengeleme vanası ürün ayarıyla gerçek sıcaklık/akış tepkisi birlikte doğrulanır.

Depolama, dağıtım ve karışım farklı sıcaklık görevleridir — ayrıntılar

Kullanıcının karışım sonrası aldığı sıcaklık, sıcak su depolama veya dağıtım sıcaklığıyla aynı hedef değildir. HSE rehberi hijyen kontrolü ve sıcak suyla haşlanma riskini birlikte ele alır. Bu teknik referansı proje risk planıyla değerlendirir; İngiltere rehberini yerel sabit kabul ölçütü olarak sunmayız. Karışım vanası, giriş basınç/sıcaklıkları ve kullanıcı gereksinimini koordine ederek enerji ayarının veya depo sıcaklığının tek başına bütün riskleri çözdüğü sonucunu çıkarmayız.

Kontrol: Depo, dağıtım ve karışım sonrası hedefler ayrı tanımlanır; risk planı, vana koşulları ve gerçek kullanım ölçümleri birlikte kontrol edilir.

Kullanılmayan kollar ve karışım sonrası hatlar önemlidir — ayrıntılar

Dolaşım hattı bulunması her armatür bağlantısının sürekli yenilendiği anlamına gelmez. HSE, kör uçlar ve seyrek kullanılan kolları sistem değerlendirmesinin parçası olarak tanımlar. Güzergâhı, kullanım sıklığını ve karışım vanası sonrasındaki bölümü inceleriz. Gereksiz uzun veya kullanılmayan kolları tasarımda azaltırız. Etaplı binada kullanım başlangıçlarını planlayıp uygun yıkama ve izleme görevlerini belirleyerek sıcak ana dönüşten bütün uçların koşulunu türetmeyiz.

Kontrol: Seyrek kullanılan ve kör kollar belirlenir; karışım sonrası güzergâh ve hizmete alma/yıkama planı işletme risk değerlendirmesiyle eşleştirilir.

Zaman programı hidrolik ve hijyen davranışını değiştirir — ayrıntılar

Sirkülasyon pompasını durdurmak elektrik tüketimini azaltabilir; fakat dağıtımın soğuması ve yeniden hizmete dönüşü ayrıca değerlendirilir. Isı kaybını azaltan yalıtım ve uygun dengeleme de enerji çözümünün parçasıdır. Kontrol programını kullanım saatleri ve risk planıyla kurarız. Yeniden açılışta kolların sıcaklık davranışını ölçeriz. Genel bir gece kapatma programını bütün yapılara uygulamadan, gerçek sistemin gerekli koşulları nasıl koruduğunu ve izlediğini doğrularız.

Kontrol: Zaman programı kullanım ve risk planıyla karşılaştırılır; duruş/yeniden açılışta kritik kol sıcaklıkları ve dolaşım işlevi kaydedilir.

Suya temas eden ürünün kullanım uygunluğu doğrulanır — ayrıntılar

Kullanım sıcak suyu devresinde pompa ve vana malzemesi gerçek suya ve hedef sıcaklığa uygun olmalıdır. Kapalı ısıtma için seçilmiş bir ürünün bütün kullanım suyu uygulamalarına uygun olduğunu varsaymayız. Danfoss ürün açıklamasındaki malzeme ve uygulama sınırlarını gerçek seçimle kontrol ederiz. Basınç, sıcaklık ve bağlantı koşullarını ürün ailesinden alırız. Boru birleşimi, test ve yıkamayı da aynı sistem prosedürüyle tamamlayarak bileşen uygunluğunu montajla birlikte koruruz.

Kontrol: Pompa, vana ve borunun kullanım suyu/gerçek sıcaklık uygunluğu ürün belgesinden doğrulanır; bağlantı, test ve yıkama sistemi birlikte seçilir.

Merkezi sıcak su sistemine ilişkin ölçüm sonuçları gerçek saha kayıtlarıyla değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üretim ve sirkülasyon için ayrı girdiler

Isı üretimi / depo seçimi

Pik tüketim hacmi ve süresi, kaynak yeniden ısıtma kapasitesi ve depo davranışı birlikte alınır.

Sirkülasyon debisi / dönüş pompası

Dağıtım hattı ısı kaybı, izin verilen soğuma ve su özellikleri debiyi belirler; dönüş hattı/vanaların basınç kaybı ayrı hesaplanır.

Ana ve kritik kol ölçüm noktaları

Kavramsal sıcak su ölçüm devresi

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek devre; gerçek güzergâh, ayar sıcaklığı veya vana seçimi değildir.

  1. Depo / kaynak

    Depolama sıcaklığı ayrı kaydedilir.

  2. Dağıtım gidişi

    Dağıtım sıcaklığı ve işletme koşulu.

  3. Kritik kol A dönüşü

    Ayrı kol sıcaklığı ve vana davranışı.

  4. Kritik kol B dönüşü

    Ayrı kol sıcaklığı ve vana davranışı.

  5. Ana dönüş

    Kol ölçümlerine ek ortak dönüş kaydı.

  6. Karışım sonrası kullanım

    Kullanım sıcaklığı ve haşlanma kontrolü.

Bağlantılar

  • Depo / kaynak öğesinden Dağıtım gidişi öğesine bağlantıGidiş
  • Dağıtım gidişi öğesinden Kritik kol A dönüşü öğesine bağlantıKol A
  • Dağıtım gidişi öğesinden Kritik kol B dönüşü öğesine bağlantıKol B
  • Kritik kol A dönüşü öğesinden Ana dönüş öğesine bağlantıA dönüş ölçümü
  • Kritik kol B dönüşü öğesinden Ana dönüş öğesine bağlantıB dönüş ölçümü
  • Ana dönüş öğesinden Depo / kaynak öğesine bağlantıSirkülasyon
  • Dağıtım gidişi öğesinden Karışım sonrası kullanım öğesine bağlantıKullanıcıya ayrı karışım görevi
Kayıt alanıKaydedilecek bilgi
Depo
Risk planı/tasarım hedefi ve gerçek depo sıcaklığı
Dağıtım
Gidiş ve ana/kritik kol dönüş sıcaklığı
Karışım sonrası
Kullanım sıcaklığı ve vananın giriş/çıkış koşulları
