Kapsam ve Teklif

Hidrolik balans ve ölçüm kapsamı

Hidrolik balans, ısıtma ve soğutma suyunun her kola ihtiyacı kadar ulaşması için yapılan ölçüm ve ayardır.

Hizmette ele alınan işler

  • Kol/cihaz yükleri ve tasarım debilerinin doğrulanması
  • Kir, hava ve vana durumu ön kontrolleri
  • Kritik devre, pompa ve vana aralığının birlikte ayarlanması
  • Tam/kısmi yük ve son ölçüm raporu

Kapsamın sınırları

  • Temizleme, eksik ölçüm portu ve gerekli vana değişimi ayrı kapsam olarak belirtilir.
  • Kabul toleransı ilgili proje ve test dayanağından alınır.
  • Ürünlerin basınç farkı çalışma aralıkları model bazında doğrulanır.

Ölçülebilir kol sayısı ve kontrol düzeni belirleyicidir

Teklif terminal/kol sayısı, mevcut ölçüm portları ve vana türüyle hazırlanır. Eksik rölöve, kir/hava sorunları veya erişim güçlüğü hazırlık kapsamını değiştirir. Statik ayar ile dinamik düzenleme revizyonu ayrı işlerdir. Kısmi yük ve son kontrol testlerini metraja dâhil eder; vana adedi üzerinden genel fiyat üretmek yerine devrenin gerçek ölçüm ve kontrol ihtiyacını karşılaştırılabilir kalemlerle gösteririz.

  • Terminal/kol ve ölçüm noktası sayısı
  • Ön hazırlık, erişim ve mevcut vana durumu
  • Düzenleyici/PICV ve kontrol revizyonu
  • Tam/kısmi yük ve son ölçüm testleri

Teklif İçin Gerekli Bilgiler

  • Terminal/kol ve yük listesi
  • Tasarım sıcaklıkları ve sıvı bilgisi
  • Pompa, vana ve ölçüm portları
  • Şikâyet, temizlik ve kontrol kayıtları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Paralel kolların dirençleri farklıdır; düşük dirençli kollar gereğinden fazla su alırken yüksek dirençli kollar yetersiz debide kalabilir. Pompa hızını artırmak her ısıtma ve soğutma elemanını doğru çalışma noktasına taşımaz; bazı kollarda ses ve gereksiz dolaşım oluşturabilir. Başlangıçta temizleme, hava giderme ve vana durumu gibi ön koşulları inceleriz. Sonra hedef debiyi gerçek yük ve tasarım sıcaklık farkıyla eşleştirerek ölçülebilir ayar planı oluştururuz.

Değişken debili sistemde bütün kontrol vanalarının açık olduğu tek test durumu yeterli olmayabilir. Kollar kapanırken kalan vanaların basınç farkı ve kontrol davranışı değişir. Diferansiyel basınç düzenleme ve PICV gibi seçeneklerin görevlerini doğru devreye uygularız. Her ürünün çalışması için gerekli aralık olduğunu kontrol ederiz. Balans sonrası pompa ayarını ve terminal tepkilerini tekrar inceler; bir kolun ayarının diğerlerini etkileyebileceğini test sırasına dâhil ederiz.

Hedefi yükten çıkarıyoruz
Terminal ve mahal yükünü tasarım ΔT'siyle eşleştiriyor; farklı devrelere aynı debiyi verme yaklaşımını gerçek kapasite gereksinimleriyle değiştiriyoruz.
Pompa ve vanayı birlikte ayarlıyoruz
Kritik devreyi belirleyip vana çalışma aralığıyla pompa basmasını karşılaştırıyor; gereksiz basınç ve kolay kollardaki fazla akışı araştırıyoruz.
Kısmi yükü teslimde doğruluyoruz
Vana kapanması ve talep değişiminde kalan terminalleri ölçüyor; ayarları normal kullanımın değişken durumlarıyla birlikte kayıt altına alıyoruz.

Bazı odalar yetersiz, bazıları aşırı

Terminal yük ve debilerini saha koşullarıyla karşılaştırıyoruz. Hava, kir, sensör ve vana sorunlarını balans ihtiyacından ayırıyoruz. Kol dirençlerini ve kritik devreyi belirledikten sonra tasarım hedefleriyle ölçüyoruz. Pompa artışını ilk çözüm saymadan tüm terminal sonuçlarını birlikte inceliyoruz.

  • Terminal yük/hedef debi
  • Hava/kir/kontrol ön koşulları
  • Kritik devre ve kol ölçümleri

Seçimi ve Kapsamı Etkileyen Veriler

Hedef

İncelenen bilgi
Mahaller, yükler, terminal seçimi ve ΔT
Karara etkisi
Devre başına gereken debi ve değerlendirme koşulu belirlenir.

Direnç

İncelenen bilgi
Kritik güzergâh ve vana basınç ihtiyacı
Karara etkisi
Pompa ayarı devre kayıplarıyla birlikte seçilir.

Değişkenlik

İncelenen bilgi
Vana kapanması ve kısmi yük talebi
Karara etkisi
Statik/dinamik düzenleme ve kontrol kapsamı belirlenir.

Ölçüm

İncelenen bilgi
Portlar, cihazlar ve gerçek çalışma durumu
Karara etkisi
Ayar ve kabul kaydı izlenebilir koşullarla hazırlanır.

Sistem Seçiminde Teknik Koşullar

Aynı debi her terminal için doğru hedef değildir

Her ısıtma ve soğutma elemanının tasarım debisi kendi yükü ve sıcaklık farkından hesaplanır. Ölçülen debi, sıcaklık ve çalışma durumu hedefle aynı koşulda karşılaştırılır.

Ön koşullar sağlanmadan ayar kalıcı olmaz

Kir, hava veya yanlış vana durumu balans ölçümünü yanıltabilir. Ayardan önce devrenin hazır oluşunu kontrol ediyor; başlangıç koşullarını ölçüm dosyasına işliyoruz.

Kritik devre pompa ayarına yön verir

En yüksek dirençli güzergâh ve vananın basınç ihtiyacı pompa ayarını yönlendirir. Son ayarlardan sonra kritik kol ve diğer elemanların gerçek debilerini tekrar ölçüyoruz.

Statik balans kısmi yükteki tüm basınç değişimini izlemez

Tam yükteki statik ayar, vanalar kapanınca oluşan tüm basınç değişimlerini karşılamaz. Düzenleyicinin koruduğu bölgeyi ve kısmi yükte kalan kol debilerini gerçek şemada doğruluyoruz.

PICV de izin verilen Δp aralığında çalışır

PICV, yani basınçtan bağımsız debi kontrol vanası, ürünün izin verdiği basınç farkında çalışır. Hedef debiyi, aktüatör uyumunu ve kritik/kısmi yük davranışını ölçüyoruz.

Ölçüm koşulu ayar kadar açık olmalıdır

Debi ve basınç kaydı, pompa/vanaların durumu bilinmeden karşılaştırılamaz. Cihazı, ölçüm noktasını, birimi ve kabul dayanağını son ayarlarla aynı raporda teslim ediyoruz.

Terminal tasarım debisi

V̇[m³/h] ≈ 0,86 × P[kW] / ΔT[K]

V̇
Su debisi
P
Terminalin taşıması gereken ısı
ΔT
Tasarım gidiş-dönüş farkı

Su yaklaşımıdır; glikol/sıcaklıkla özellikler değişir. Ölçülen ΔT, gerçek yük ve debiyle birlikte yorumlanır; tek başına balans kabulü değildir.

Aynı debi her terminal için doğru hedef değildir — ayrıntılar

Tasarım debisi taşınacak ısı ve sıcaklık farkına bağlıdır. Farklı mahal yükleri veya terminal koşulları aynı gösterge değerini gerektirmeyebilir. Hedefleri yük listesinden alır, gerçek sıvı özellikleriyle hesaplarız. Düşük ΔT'yi doğrudan daha çok pompa ihtiyacı olarak yorumlamayız; fazla dolaşım veya düşük talep de etkili olabilir. Debi, sıcaklık ve terminal çalışma durumunu birlikte kaydederek hedefin ve ölçümün aynı koşulu temsil etmesini sağlarız.

Kontrol: Terminal yükü, tasarım ΔT'si ve sıvı özellikleri hedef debiye bağlanır; ölçümde gerçek çalışma durumu kaydedilir.

Ön koşullar sağlanmadan ayar kalıcı olmaz — ayrıntılar

Kirli süzgeç, hava birikimi, yanlış vana yönü veya kapalı hat ölçümü yanıltabilir. Balans öncesinde devrenin hazır oluşunu inceleriz. CIBSE değişken debili devre teslimini ön kontroller, balans ve son testler olarak ele alır. Pompa, terminal ve ölçüm noktalarını bu sıra içinde doğrularız. Tıkanma veya kontrol arızasını vana kısmayla örtmeden başlangıç durumunu düzeltir; ayarın hangi temiz ve çalışır koşulda yapıldığını raporda gösteririz.

Kontrol: Temizleme/hava giderme, vana ve ekipman hazır oluşu doğrulanır; başlangıç koşulu ölçüm ve ayar dosyasına işlenir.

Kritik devre pompa ayarına yön verir — ayrıntılar

Pompa basmasını en kolay kolun ihtiyacına göre seçmek zor terminali yetersiz bırakabilir; aşırı yüksek ayar da kolay kollarda fazla akışa yol açabilir. Gerçek boru ve ekipman kayıplarını kritik güzergâhta değerlendiririz. Kapalı devrede bina yüksekliğini dolaşım basmasına doğrudan eklemeyiz. Vana çalışma ihtiyacını bu hesapla birlikte kontrol eder, son ayarlardan sonra kritik ve diğer terminalleri tekrar ölçerek pompa kontrolünü devre davranışına bağlarız.

Kontrol: Kritik güzergâh kayıpları ve vana ihtiyacı pompa ayarıyla karşılaştırılır; ayar sonrası tüm ilgili kollar tekrar ölçülür.

Statik balans kısmi yükteki tüm basınç değişimini izlemez — ayrıntılar

Bir devrenin bütün vanaları açıkken yapılan statik ayarı, vanalar kapanınca oluşan yeni basınç koşuluyla aynı saymayız. Kalan kolların akış ve kontrolü değişebilir. Diferansiyel basınç düzenleyicinin hangi bölgeyi koruduğunu gerçek şemayla belirleriz. Danfoss ASV gibi çözümlerde ölçüm bağlantısı ve devre ilişkisi önemlidir. Ürün seçimini yalnız çapla yapmadan hedef basınç, akış ve kısmi yük davranışını birlikte doğrularız.

Kontrol: Vana kapanma durumlarında kalan kol akışları ve Δp ölçülür; düzenleyicinin koruduğu bölge bağlantı şemasıyla doğrulanır.

PICV de izin verilen Δp aralığında çalışır — ayrıntılar

PICV debi düzenleme ve kontrol işlevlerini birleştirir; ancak çalışması için ürünün uygun diferansiyel basınç aralığı gerekir. Sıfır veya uygunsuz basınçta bağımsızlık beklenmez. Terminal debisinden ve ürün aralığından seçime gideriz. Aktüatör, ayar ve gerçek kontrol tepkisini birlikte inceleriz. Tüm vanalarda aynı ürün adının bulunmasını doğru debi kanıtı saymadan kritik durumda gerekli aralığı ve kısmi yük davranışını ölçümle karşılaştırırız.

Kontrol: Ürün debi/Δp aralığı, hedef ayar ve aktüatör uyumu kontrol edilir; kritik ve kısmi yük durumlarında doğrulanır.

Ölçüm koşulu ayar kadar açık olmalıdır — ayrıntılar

Debi veya basınç okuması hangi vana ve pompa durumunda alındığı bilinmeden karşılaştırılamaz. Ölçüm cihazı, noktası ve birimleriyle çalışma durumunu kaydederiz. Bir kolu ayarlamak diğer kollara etki edebileceği için son kontrolü tekrar yaparız. Kabul toleransını genel bir yüzde olarak vermeyiz; proje ve ilgili test yaklaşımından belirleriz. İşletmeye hem son ayarları hem bu ayarların doğrulandığı koşulları teslim ederek gelecekteki arıza incelemesini kolaylaştırırız.

Kontrol: Cihaz, ölçüm noktası, birim, vana/pompa durumu ve kabul dayanağı son ayarlarla aynı raporda bulunur.

Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim

Pompa, depolama tankları ve boru hatlarının bulunduğu teknik hacim.

Kontroller ve teslim

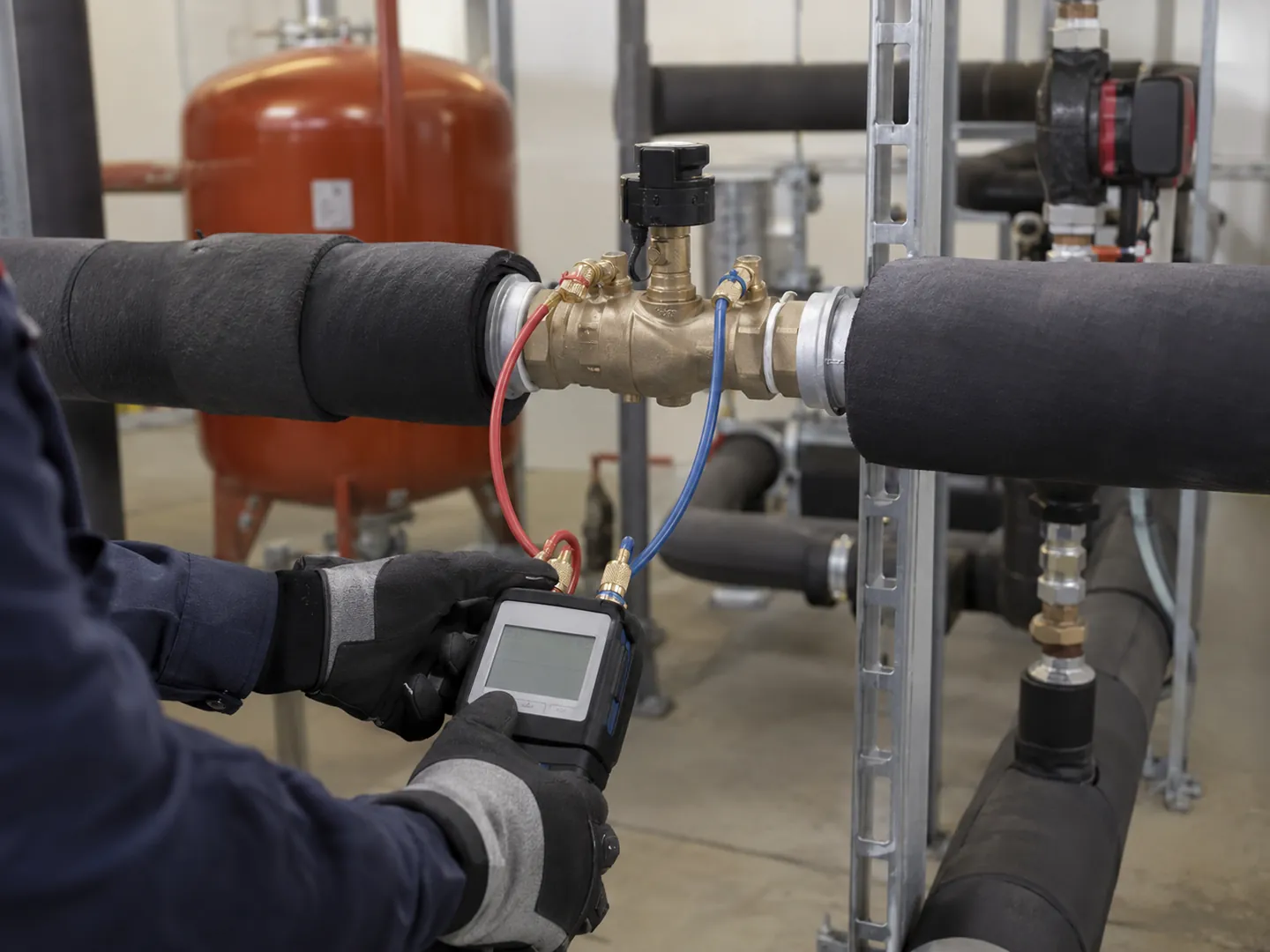

Balans vanasında fark basıncı ölçümü.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Şikâyetten son ölçüme

Her ihtiyaç için başlangıç verisi ve ayar sonrasında yapılacak kontrol farklıdır.

İhtiyaçBaşlangıç ölçümüSon test
Odalarda farklı konfor
Cihaz hedef debisi; gerçek debi, sıcaklık, kir/hava/vanalar
Ayar sonrası bütün ilgili kollarda hedef ve ölçülen debi
Vanalar kapanınca ses veya kontrol sorunu
Kısmi yük basınç farkı ve pompa/vananın çalışma durumu
Kalan kollarda debi, sıcaklık ve kontrol tepkisi
Yeni cihaz veya kol ekleme
Yeni yük/debi ve kritik güzergâh değişimi
Yeni ve mevcut kollarda son ayar ve debi kontrolü

Örnek hedef debi ve vana ayarı raporu

Nuvola Park kazan-kolektör görseli kurulum işidir. Aşağıdaki boş kayıt alanları balans hizmetinin rapor içeriğini gösterir; gerçekleşmiş sonuç değildir.

Kol / cihaz kimliğiHedef ve ölçülen debiVana ayarıÖlçüm durumu / kabul
Gerçek proje kol kodu
Tasarım debisi ve aynı birimde son ölçülen debi
Model ve son ayar konumu
Pompa, açık/kapalı vanalar, cihaz/port ve kabul dayanağı
Kısmi yükte izlenen kol
Vana kapanması sonrası ölçülen debi
Düzenleyici veya PICV ayarı
Ölçülen Δp ve ürün çalışma aralığı

Kazan-kolektör montaj kaydı özel balans teslimini kanıtlamaz; gerçek rapor ölçüm dosyasından hazırlanır.

Kaskad kazanları ve ortak tesisat kolektörlerini kurduk.
SCA uygulama fotoğrafı

Nuvola Park — kaskad kazan ve kolektör montajı; hidrolik balans raporu veya ölçüm sonucu değildir.

Nuvola Park

Devreye göre balans ve basınç kontrolü

Seçim yalnız vana çapıyla yapılmaz; devrenin değişkenliği ve gerekli basınç farkı birlikte değerlendirilir.

SeçenekHangi ihtiyaçta incelenirGerekli kontrolÜrünün Δp sınırı
Statik balans
Belirlenen test durumunda kolların hedef debiye ayarlanması
Son ayar ve tüm ilgili kol debileri; kısmi yükte ayrıca kontrol
Ölçüm/ayar için seçilen vana modelinin şartları
Diferansiyel basınç düzenleme
Vanalar kapanırken belirli devre bölgesinin basınç farkını koruma
Korunan bölgenin bağlantıları, hedef Δp ve kalan kol debileri
Düzenleyici modelinin izin verilen ayar ve çalışma aralığı
PICV
Cihaz debisi ile modülasyonlu kontrolün birlikte düzenlenmesi
Hedef debi, aktüatör uyumu ve kritik/kısmi yük ölçümleri
Modelin minimum-maksimum diferansiyel basınç aralığı

Balans ayarlarını tam ve kısmi yük ölçümleriyle teslim ediyoruz.

Hazır oluş ve hedef kontrolü

Temizleme, hava giderme ve vana durumunu kontrol ediyoruz. Terminal yükleri ve hedef debileri proje/ürün verisiyle eşleştiriyoruz.

Debi ve pompa ayarı

Kritik devreyle diğer kolları ölçerek ayarlıyoruz. Pompa basması ve vana aralıkları gerçek ölçüm şartlarında birlikte doğrulanıyor.

Kısmi yük testi

Planlanan vana/talep değişimlerinde kalan akış ve kontrol tepkisini izliyoruz. Seçilen düzenleyici/PICV koşullarıyla gerçek saha sonuçları karşılaştırılıyor.

Son ölçüm ve teslim

Bütün ayarlar sonrası ilgili kolları tekrar kontrol ediyoruz. Ayar, cihaz, çalışma koşulu ve kabul dayanağını işletmenin kullanabileceği raporla teslim ediyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Grundfos — Isı yükünden tasarım debisi
  2. CIBSE KS09 — Değişken debili sistemlerin devreye alınması
  3. Wilo — Kapalı devre dolaşım basması
  4. Danfoss — ASV diferansiyel basınç düzenleme
  5. Danfoss — PICV çalışma ve seçim yaklaşımı

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Bütün kolektör göstergeleri aynı değere ayarlanmalı mı?

Farklı mahal yükü, devre ve tasarım sıcaklık farkı farklı hedef debi gerektirebilir. Aynı gösterge değeri otomatik doğru balans değildir. Projedeki hedefleri ve gerçek sıvı koşullarını kullanırız. Son ayarlar sonrası kollar yeniden ölçülür; debi ve terminal sıcaklık davranışı aynı çalışma durumunda karşılaştırılarak teslim edilir.

Uzak terminal zayıfsa pompa hızını artırmak yeterli mi?

Sorun kir, hava, vana veya kol direnci olabilir. Hız artışı kolay kollarda gereksiz akış ve ses oluşturabilir. Ön koşulları ve kritik devreyi inceleriz. Terminal hedefleriyle pompa/vanayı birlikte ayarlayıp diğer kolları da ölçeriz. Çözüm, tek şikâyet noktasının yanında bütün dağıtımın gerçek ihtiyacını karşılamalıdır.

PICV takılan devrede ölçüm gerekli mi?

Ürünün doğru debi/Δp aralığı, ayarı ve aktüatör uyumu doğrulanmalıdır. Basınçtan bağımsız debi kontrolü, ürünün uygun çalışma aralığında geçerlidir. Kritik ve kısmi yük koşullarında gerçek tepkiyi kontrol ederiz. Ürün adının bulunması doğru terminal debisini veya kontrol başarısını otomatik kanıtlamaz; son ayar ve ölçüm kaydı teslimin parçasıdır.

Kısmi yük testi neden yapılır?

Bazı vanalar kapanınca kalan devrelerin basınç ve akış koşulları değişebilir. Tam yükte iyi görünen ayar günlük kullanımda aynı davranışı sürdürmeyebilir. Pompa kontrolü, düzenleyici ve terminal tepkisini bu durumlarda inceleriz. Kayıtlar ayarın sadece tek test anında değil planlanan işletme durumlarında nasıl çalıştığını göstermeye yardımcı olur.

Balans raporunda hangi bilgiler olmalı?

Hedef ve ölçülen debilerle son ayarlar bulunmalıdır. Ölçüm cihazı, portu, birimi ve vana/pompa çalışma durumu da kaydedilir. Kabul dayanağıyla kısmi yük sonuçları gösterilir. Böylece sonraki bakım veya revizyonda aynı koşul karşılaştırılabilir; yalnız vana konumları listesi gerçek performansın hangi durumda doğrulandığını anlatmakta yetersiz kalır.
