Kazan Dairesinde Kısa Çevrim Kök Neden Etüdü

SCA, kazanların sık başlayıp durmasının nedenlerini olay kayıtları, ısı talebi ve su devresiyle birlikte inceler. Yük, kontrol ve servis ihtiyacı ayrılır; bulgular, eksik veriler ve öncelikli düzeltme seçenekleri etüt dosyasında sunulur.

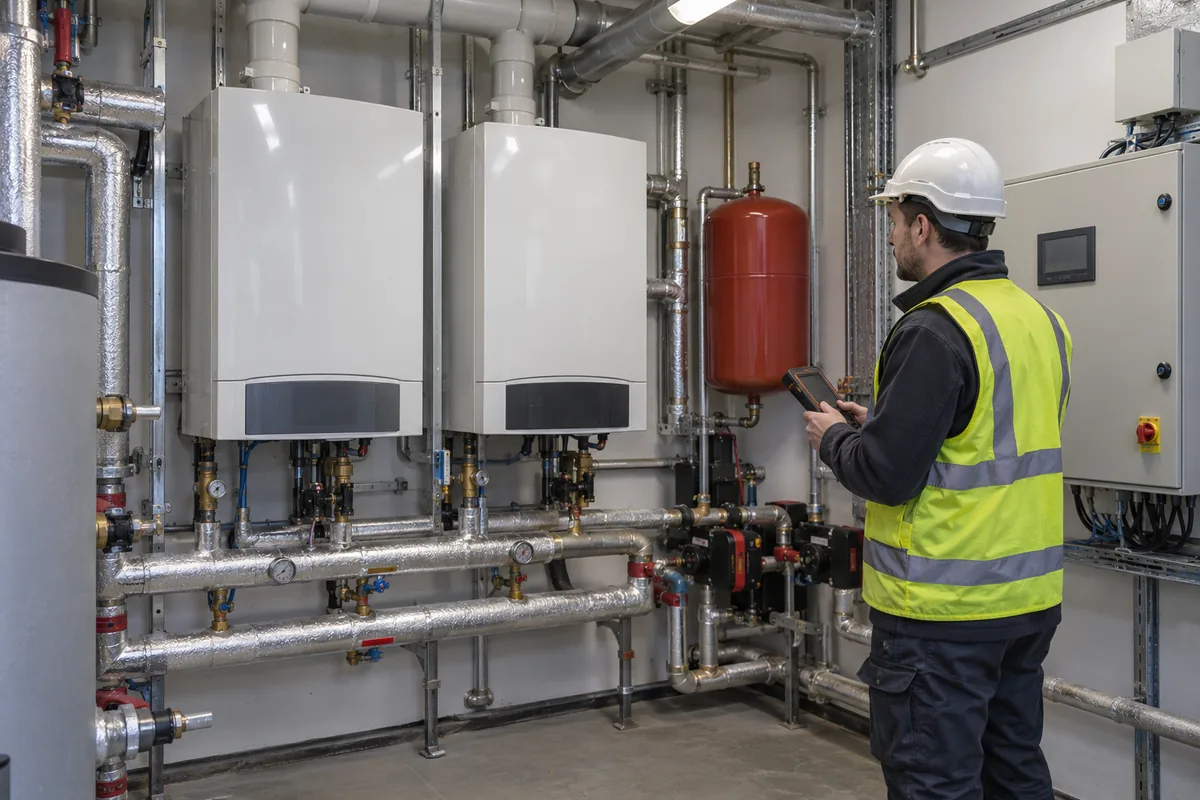

İki yoğuşmalı kazan ve kapalı kontrol panosu yanında gözlem yapan teknisyen.
Kavramsal hizmet görseli: İki yoğuşmalı kazan ve kapalı kontrol panosu yanında gözlem yapan teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Etüdün Kapsamı

İnceleme mevcut kazan dairesindeki belirli kısa çevrim belirtisini açıklamaya odaklanır.

Hizmette ele alınan işler

  • Kazan bazında başlangıç, duruş ve arıza kayıtlarının karşılaştırılması
  • Isıtma, sıcak su ve varsa proses talebinin ayrılması
  • Pompa, vana, sensör ve sıralama davranışının değerlendirilmesi
  • Neden grupları, eksik veriler ve öncelikli düzeltme seçeneklerinin dosyalanması

Kapsamın sınırları

  • Cihaz içi ve yanma ayarı üretici koşulları ve yetkin servisle ayrı kapsamlandırılır.
  • Tampon, kontrol veya bağlantı revizyonu inceleme bulgusundan sonra belirlenir.
  • Etüt yeni kaskad tasarımı veya kesin yıllık enerji kazancı onayı değildir; enerji sonucu için ayrı ölçüm gerekir.

Etüt ve düzeltmenin ayrı tekliflenmesi

Veri inceleme, saha envanteri ve neden dosyası ayrı kapsamdır. Servis, tampon veya kontrol uygulaması bulgudan sonra netleşir; kısa çevrim şikâyeti otomatik yeni kazan kararı yapılmaz.

  • Kazan ve kontrol grubu sayısı
  • Olay ile talep kayıtlarının kalitesi
  • Devre ve servis erişimi
  • Düzeltme sonrası tekrar gözlem

İnceleme İçin Gerekli Bilgiler

  • Başlangıç ve duruş kayıtlarını paylaşın.
  • Kazan modeli ve kontrol bilgisini ekleyin.
  • Kullanım ile talep takvimini belirtin.
  • Sonradan yapılan vana veya ayar değişikliklerini açıklayın.

İnceleme ve Teklif Kapsamı

İki yoğuşmalı kazan ve kapalı kontrol panosu yanında gözlem yapan teknisyen.

İki kazan ve kapalı kontrol panosu. Etütte her kazanın başlatma ve duruş kayıtları ortak talep ve sıralama komutlarıyla birlikte incelenir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Sık Başlatmanın Neden Grupları

Aynı belirti farklı nedenlerden doğabilir. Her grup ilgili olay ve ürün verisiyle incelenir.

Yük ve kullanım

Isıtma, sıcak su ve proses talep zamanları; dış hava ve kullanım takvimi; kazanın minimum çalışma ve modülasyon bilgisi karşılaştırılır.

Kontrol ve sıralama

Başlatma/duruş komutları, takvim ayarları, sıra önceliği ve manuel dışlamalar her kazanın gerçek çalışma olaylarıyla eşleştirilir.

Su devresi

Aktif akış yolu, pompa ve vana durumu, sensör konumu ve varsa debi kayıtları çizim ve sahadaki durumla birlikte incelenir.

Cihaz ve servis

Arıza kodları, kilitlenme olayları, cihaz modeli ve üretici çalışma koşulları toplanır. Yanma veya cihaz içi işlem ihtiyacı yetkin servis kapsamından ayrılmaz.

İnceleme Yöntemi ve Girdiler

İnceleme başlangıç ve duruş zamanlarını, cihazın bildirdiği nedeni ve o sıradaki kullanım koşulunu bir araya getirir. Talep sona ermesi ile arıza duruşu farklı inceleme gerektirir. İşletmenin sıcak su veya proses hizmeti varsa bina ısıtmasından ayrı gösterilir. Mevcut kazanın nominal gücü, bütün düşük talep dönemlerini uygun yönettiğini kanıtlamaz. Etüt gerçek model ve kontrol bilgisiyle ilerler.

Teslim; neden gruplarını, veri boşluklarını ve öncelikli düzeltme seçeneklerini içeren etüt dosyasıdır. SCA, çalışan kazan dairesindeki belirli kısa çevrim belirtisinin nedenlerini araştırır. Brülörün yanma veya cihaz içi ayarı gerekiyorsa üretici ve yetkin servis koordinasyonu ayrı kapsamda değerlendirilir. Tampon, kontrol veya devre revizyonu bulguya göre seçilir. Yapılmış müdahale benzer talepte tekrar gözlenir; kesin enerji veya cihaz ömrü kazancı taahhüt edilmez.

Duruş nedenini ayırın
Talep, kontrol ve arıza farklı durum taşır. Hepsi yalnız başlangıç sayısı altında birleştirilmez.
Düşük yükü görün
En yüksek ihtiyaç kadar az kullanım dönemleri de incelenir. Büyük nominal kapasite her işletme saatinde avantaj anlamına gelmez.
Servis sınırı açık
Cihaz içi ve yanma işlemi gerçek üretici koşulu ve gerekli uzmanlıkla tanımlanır; genel saha etüdü yapılmış servis onayı sayılmaz.

Isıtma ihtiyacı azaldığında sık başlatma

Kullanım ve gerçek talep kayıtları cihaz olaylarıyla eşleştirilir. Kontrol ve minimum çalışma koşulları gerçek ürün verisiyle değerlendirilir.

  • Talep kaynağı bilinsin.
  • Duruş nedenleri kaydedilsin.
  • Ürün verisi teyit edilsin.

Düzeltme Öncesi ve Sonrası Kayıt Örneği

Karşılaştırma, yapılan müdahale ve benzer talep koşullarıyla birlikte okunur. Aşağıdaki tablo doldurulacak kayıt alanlarını gösterir; gerçek saha sonucu içermez.

Kayıt alanıDüzeltme öncesiDüzeltme sonrası
Başlatma ve duruş sayısı
Kazan bazında olay kayıtlarından sayım
Aynı kayıt süresi ve benzer talepte yeni sayım
Çalışma ve duruş süreleri
Zaman damgalı olay kayıtları
Müdahale tarihinden sonraki zaman damgalı kayıtlar
Talep ve kullanım koşulu
Isıtma / sıcak su / proses talebi, dış hava ve kullanım
Karşılaştırılabilir talep; hava ve kullanım farkları ayrıca belirtilir
Yapılan müdahale
Başlangıç ayarı ve mevcut devre
Onaylı ayar, kontrol, servis veya bağlantı değişikliği
Enerji değerlendirmesi
Varsa ayrı enerji ölçümünün kapsamı
Aynı ölçüm kapsamıyla değerlendirme; kısa çevrim sayısından yıllık tasarruf çıkarılmaz

Olay sayısı ve süresi çevrim davranışını gösterir. Enerji etkisi için tüketim, talep ve karşılaştırma koşullarını kapsayan ayrı ölçüm ve takip planı gerekir.

Değerlendirmede Kullanılan Veriler

Duruş nedeni

İncelenen bilgi
Olay ve arıza kayıtları
Karara etkisi
Yük, kontrol ve cihaz servis ihtiyacını birbirinden ayırın.

Talep

İncelenen bilgi
Kullanım ve gerçek cihaz verisi
Karara etkisi
Düşük yük davranışını değerlendirin.

Devre

İncelenen bilgi
Pompa, vana ve sensör şeması
Karara etkisi
Fiziksel veya kontrol revizyonunu belirleyin.

Sonuç

İncelenen bilgi
Benzer talepte tekrar kayıt
Karara etkisi
Gözlenen değişim ve kalan işi açıklayın.

Teknik Koşullar ve Sınırlar

Olay ve duruş kaydı

Her kazanın başlatma, duruş ve arıza zamanı kullanım koşuluyla eşleştirilir. Talebin bitmesi, arıza kilitlenmesi ve operatör müdahalesi ayrı nedenler olarak değerlendirilir.

Talep ve çalışma aralığı

Isıtma, sıcak su ve diğer talepler cihazın gerçek çalışma aralığıyla karşılaştırılır. Ürün verisi eksikse düşük yük veya verim sonucu kesinleştirilmez.

Su devresi ve vana etkisi

Pompa, vana, açık devreler ve sensör konumu birlikte incelenir. Kontrol sorunu ile dağıtım sorunu ayrılır; fiziksel müdahale saha bulgusuna göre seçilir.

Çoklu kazan sıralaması

Sıra komutları her kazanın gerçek çalışma kayıtlarıyla karşılaştırılır. Gereksiz eşzamanlı çalışma bulguya bağlanır; gereken kontrol revizyonu ayrı kapsamlandırılır.

Cihaz ve servis koordinasyonu

Yanma veya cihaz içi inceleme üretici koşulları ve yetkin servis kapsamında yürütülür. SCA saha etüdünün bulgularını ve servis gerektiren açık işleri ayrı gösterir.

Düzeltme ve tekrar gözlem

Değişiklikler tarihli kaydedilir ve benzer talepte çevrim davranışı tekrar incelenir. Hava ve kullanım farkları açıklanır; yıllık enerji sonucu için ayrı ölçüm gerekir.

Olay ve duruş kaydı — ayrıntılar

Etütte her kazanın başlatma, durdurma ve arıza bilgisi zaman sırasıyla toplanır. Brülör talebinin sona ermesi ile cihazın kilitlenmesi ayrı sonuçlardır. Kayıtların olayı gösterecek nitelikte olduğu kontrol edilir; eksik zaman bilgisi kesin neden kurmak için kullanılmaz. Operatör müdahalesi ve takvim komutları kayda eklenir. Bu başlangıç dosyası hangi belirtinin kontrol, yük veya servis incelemesini gerektirdiğini gösterir, yalnız sık çalışma ifadesiyle ekipman satın alma kararı verilmesini önlemeye yardım eder.

Kontrol: Her duruş olayı neden ve kullanım bilgisiyle eşleşsin.

Talep ve çalışma aralığı — ayrıntılar

Bina ısıtması, sıcak su ve varsa başka hizmet talepleri ayrı gösterilir. Gerçek cihazın çalışma ve modülasyon veya kademe bilgisi üretici verisinden alınır. Nominal güç, düşük talebe uyumun tek göstergesi değildir. Kullanım dönemleri ve kaynak yük paylaşımı birlikte değerlendirilir. Genel bir kapasite oranı bütün kazanlara uygulanmaz. Etüt hangi talep koşulunda kısa çevrim belirtisi görüldüğünü açıklar. Düşük yük davranışı ve verim değerlendirmesi gerçek cihaz verileriyle desteklenir; ürün bilgisi eksikse ilgili uygunluk veya verim sonucu teyit bekler.

Kontrol: Düşük talep ve ürün çalışma verisi aynı senaryoda karşılaştırılsın.

Su devresi ve vana etkisi — ayrıntılar

Pompa, vana ve aktif su devresi şemaya alınır. Kollar kapandığında kaynağın gördüğü koşul ve sensörün okuduğu nokta değerlendirilir. Dağıtım sorunu kontrol etiketine, kontrol sorunu otomatik hacim yetersizliğine çevrilmez. Gerekli debi veya devre hesabı gerçek veriyle yapılır. Genel hidrolik balans veya fiziksel revizyon gerekiyorsa ayrı iş olarak gösterilir. Müşteri önerinin hangi saha bulgusuyla desteklendiğini görür; tüm vanaları rastgele açmak veya koruma işlevlerini iptal etmek çözüm önerisi sayılmaz ve sınır korunur.

Kontrol: Aktif akış yolu ve sensör sınırı çizimde görülsün.

Çoklu kazan sıralaması — ayrıntılar

Birden fazla kaynak varsa makine talebi, öncelikli sıra ve bakım dışlaması kayıtlarla değerlendirilir. Gereksiz eşzamanlı çalışma düşük yük sorununu etkileyebilir; ancak gerçek neden bulguyla desteklenmelidir. Komut ile çalışan cihaz geri bildirimi ayrı okunur. Mevcut kontrol sağlayıcısının ve ürünün desteği teyit edilir. Sıralama revizyonu gerektiğinde fonksiyon ve kabul kapsamı ayrı yazılır. Bu etüt yeni kaskad tasarımı yapılmış sayılmaz; mevcut kısa çevrim belirtisinin sıra davranışıyla ilişkisini açıklayan karar girdisi oluşturur ve gerekli sonraki işi listeler.

Kontrol: Sıralama bulgusu gerçek talep ve cihaz olaylarıyla ilişkilensin.

Cihaz ve servis koordinasyonu — ayrıntılar

Cihazın arıza veya yanma tarafı incelemesi gerekiyorsa gerçek model talimatı ve gerekli servis uzmanlığıyla kapsamlandırılır. Etüt müşteriye genel brülör ayarı veya güvenlik işlevini değiştirme reçetesi vermez. Erişim ve izin sorumluları belirlenir. Üretici koşulu bulunmayan değerler tahmin edilmez; teyit bekleyen bölüm açık kalır. Bu ayrım saha veri yorumuyla yapılmış cihaz servis onayının karıştırılmasını önler, gerekli uzman işlemi bulguya bağlar ve teklifin hangi işlevleri gerçekten içerdiğini müşteriye anlaşılır biçimde gösterir.

Kontrol: Servis gerektiren nedenler etüt yorumundan ayrı teslim edilsin.

Düzeltme ve tekrar gözlem — ayrıntılar

Tampon, kontrol veya bağlantı müdahalesi bulguya göre seçilir; baştan zorunlu ekipman sayılmaz. Uygulanan değişiklikler tarihli kaydedilir. Benzer talep koşullarında olay ve su kayıtları yeniden değerlendirilir. Kullanım veya hava farkı karşılaştırmanın sınırı olarak yazılır. Sonuç gözlenen çevrim davranışını ve kalan sorunları gösterir. Kısa testten yıllık tasarruf, kesin cihaz ömrü veya bütün arızaların çözümü sonucu çıkarılmaz; gerekiyorsa ayrı ölçüm ve takip planı önerilir, açık işler sorumlularıyla listelenir.

Kontrol: Önce ve sonra kayıtları müdahale ve talep bilgisi taşısın.

Kontroller ve teslim

Teslim Edilecek Dosya

Başlangıç dosyası

Mevcut olay, ayar ve değişiklik kayıtları saklanır.

Neden matrisi

Yük, su devresi ve cihaz bulguları ayrı sunulur.

Müdahale kaydı

Onaylı düzeltme ve servis kapsamı tarihli belgelenir.

Sonraki kontrol

Benzer talepte gözlenen davranış ve açık işler teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Bosch Industrial Heat — Boiler and system output
  2. Bosch — Uni 8000F operating instructions

Sık Sorulan Sorular

Sık başlatma mutlaka hacim eksikliği mi?

Hayır. Talep, kontrol, dağıtım veya cihaz nedeni olabilir. Etüt bunları kayıt ve gerçek ürün verisiyle ayırır; tampon tank ilk şikâyette zorunlu satın alma kalemi sayılmaz ve öneri bulguyla desteklenerek kapsam açıklanır.

Kazan büyük olduğu için mi oluyor?

Düşük talep ile cihazın gerçek çalışma aralığı ilişkili olabilir fakat tek neden kabul edilmez. Model verisi, olay kaydı ve su devresi birlikte değerlendirilir; nominal güçten doğrudan kesin arıza veya değişim kararı çıkarılmaz.

Brülör ayarı bu etütte yapılır mı?

Gerekli görülürse gerçek üretici ve servis koşullarıyla ayrı iş olarak tanımlanır. Saha etüdü cihaz içi servis onayı değildir; müşteriye genel yanma ayarı veya koruma iptali reçetesi verilmez ve uzmanlık sınırı açık tutulur.

Çoklu kazan kontrolü de incelenir mi?

Mevcut sıralama kısa çevrim belirtisiyle ilişkiliyse komut ve gerçek çalışma kayıtları değerlendirilir. Revizyon gerekirse ayrı fonksiyon ve kabul kapsamı açılır; etüt otomatik yeni kaskad tasarımı yapılmış sayılmaz ve teklif sınırı belirtilir.

Düzeltmenin etkisi nasıl görülür?

Benzer talep koşulunda önce ve sonra olay kayıtları karşılaştırılır. Yapılan değişiklikler ve hava veya kullanım farkları açıklanır; kısa gözlemden yıllık tasarruf veya kesin cihaz ömrü kazancı garantisi üretilmez ve takip ihtiyacı gösterilir.
