Kapsam ve Teklif
Kol bağlantısı ve kontrol revizyonu
Fiziksel devre işi ile kontrol işlevi aynı karar dosyasında ayrı kalemlerdir.
Hizmette ele alınan işler
- Kol/ısıtıcı envanteri ve mevcut-önerilen bağlantı şeması
- Pompa, karışım ve sensör/izin işlevlerinin koordinasyonu
- Tek kol ve ortak işletme kabul planı
Kapsamın sınırları
- Hidrolik balans ve kaynak değişimi gerektiğinde ayrıca kapsamlandırılır.
- Her tesis için aynı karışım düzeni veya sıcaklık değeri varsayılmaz.
Fiziksel devre ve kontrol ayrı kalemler
Saha inceleme, proje, bağlantı, kontrol ve kabul ayrı gösterilir. Mevcut ürün uygunluğu teyit edilmeden bütün parçaların korunacağı kabul edilmez; balans gibi ek işler gerektiğinde ayrıca netleşir.
- Kol ve ısıtıcı çeşitliliği
- Pompa ve karışım bağlantısı ihtiyacı
- Duyarga ile sağlayıcı arayüzü
- Kesinti, geri dönüş ve kış kabulü
İnceleme İçin Gerekli Bilgiler
- Kol ve kaynak şemasını paylaşın.
- Isıtıcı ürünlerini ve mevcut su ayarlarını ekleyin.
- Farklı kullanım takvimlerini belirtin.
- Şikâyet ve izinli kesinti koşullarını açıklayın.
Müdahale ve Teklif Kapsamı

Ayrı sirkülasyon pompaları, karışım vanası ve zemin kolektörü. Bu bileşenler gerçek kol şeması, su ihtiyacı ve kontrol işlevleriyle eşleştirilir.
Uygulama ve Teknik Ayrıntılar
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Sistem seçimi ve uygulama
Mevcut ve önerilen kolları birlikte karşılaştırın
Kavramsal karşılaştırma gerçek saha şemasının yerine geçmez. Mevcut bileşenler, gerekli değişiklikler ve su sıcaklığı ihtiyaçları projede doğrulanır.
Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.
Örnek ilişki şemasıdır; gerçek akış yönü, sıcaklık veya zorunlu ürün seçimi göstermez.
Mevcut kaynak
Gerçek ayar ve izinler
Mevcut radyatör kolu
Su ihtiyacı ve pompa kaydı
Mevcut zemin kolu
Su ihtiyacı ve kolektör kaydı
Önerilen kaynak ilişkisi
Üretici koşullarıyla teyit
Radyatör kolu çözümü
Pompa ve kontrol koşulu
Zemin kolu çözümü
Gerekiyorsa karışım, pompa ve kontrol
Bağlantılar
- Mevcut kaynak öğesinden Mevcut radyatör kolu öğesine bağlantıMevcut bağlantı
- Mevcut kaynak öğesinden Mevcut zemin kolu öğesine bağlantıMevcut bağlantı
- Önerilen kaynak ilişkisi öğesinden Radyatör kolu çözümü öğesine bağlantıProjede seçilen ilişki
- Önerilen kaynak ilişkisi öğesinden Zemin kolu çözümü öğesine bağlantıProjede seçilen ilişki
Teknik yerleşim şemasını aç
Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.
Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

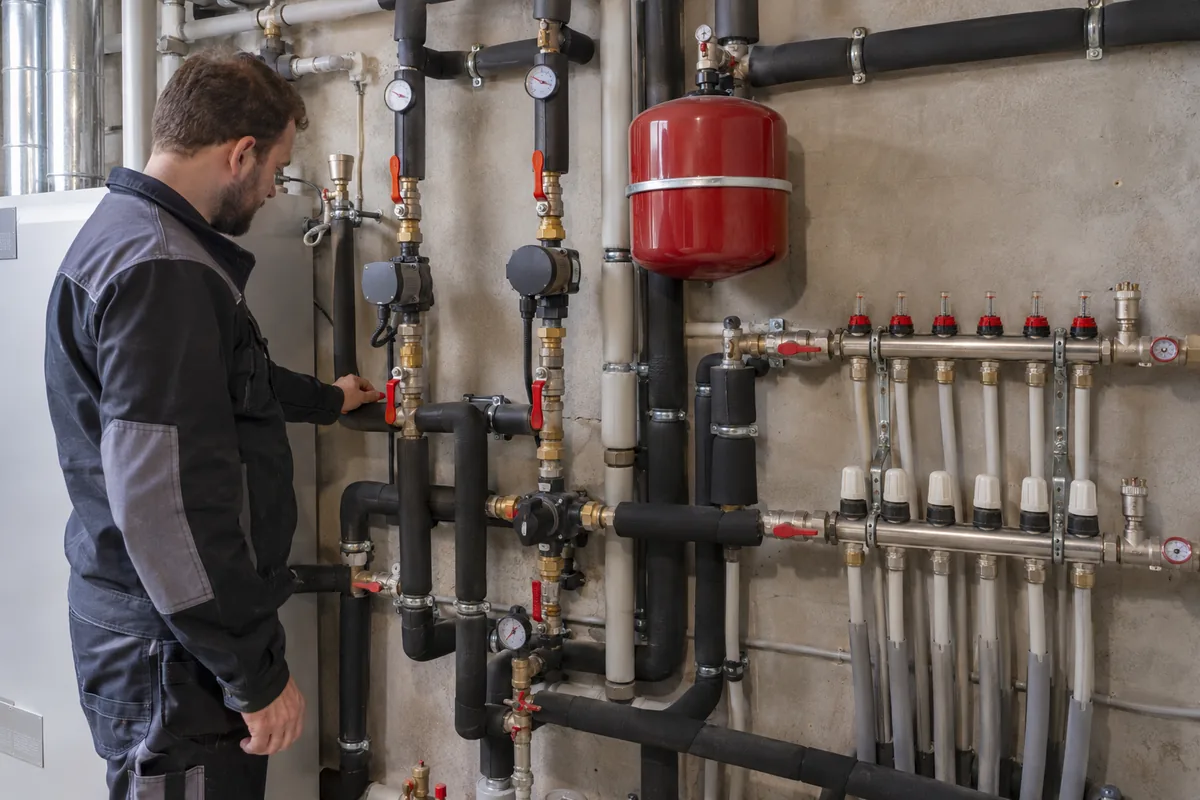

Fotoğrafta görülen devre bileşenleri
Temsili görüntüdeki bileşenlerin gerçek kol kimlikleri sahada eşleştirilir.
Ayrı pompalar
Kol dolaşımı ve ortak kaynakla etkileşimi incelenen bileşenler.
Karışım vanası
Gerekli su koşulunu yöneten çözümün ürün ve kontrol desteğiyle incelendiği nokta.
Zemin kolektörü
Zemin kollarının bağlantı ve servis erişiminin kayıtlandığı dağıtım bileşeni.
İnceleme ve Müdahale Yöntemi
İnceleme mevcut şemayı gerçek bağlantıyla eşleştirir. Kaynak ayarı, pompa ve karışım noktalarıyla birlikte her kola nasıl su ulaştığı anlaşılır. Bir alanın yetersiz ısınması veya başka alanın uygun olmayan koşulda çalışması tek ayar değişimiyle çözülemez. Sıcaklık hedefleri, her ısıtıcı kolunun ürün verileri ve tasarım koşullarıyla belirlenir. Eksik ürün veya tasarım bilgisi seçim öncesinde tamamlanacak girdi olarak gösterilir. Kullanım takvimi ve oda kontrolü kararın parçasıdır.
Teslim devre sınırları, korunacak ve değişecek parçalar, duyarga ve kontrol işlevleri ile kaynak önceliği şemasıdır. Bu hizmet, farklı ısıtıcı kollarının bağlantı düzeni ve kontrol işlevleri için gerekli revizyonu projelendirir. Genel yeni ısıtma kurulumu ve hidrolik balans kendi kapsamlarıyla ayrıca değerlendirilir. Karışım, pompa veya diğer çözüm gerçek ürün ve yük verisiyle seçilir. Tek donanım bütün tesislere zorunlu kabul edilmez. Uygulama ve kesinti aşamaları açıklanır; her kolun uygun koşulu saha kabulünde ayrı değerlendirilir, ölçülmemiş tasarruf veya otomatik yeterlilik sözü verilmez.
- Her kolun hizmetini yazın
- Isıtıcı, kullanım ve ürün koşulu ayrı gösterilir. Ortak kaynağa bağlı olmak aynı su ihtiyacına sahip olmak değildir.
- Fiziksel ve kontrol birlikte
- Pompa ve karışım çözümü duyarga ve izin zinciriyle eşleşir. Yeni bağlantı tek başına doğru işletme fonksiyonu kanıtlamaz.
- Kaynakla uyumu koruyun
- Dağıtım revizyonu kaynağın gerçek izinleriyle değerlendirilir; gerekli üretici teyidi uygulama öncesi koşul olarak kalır.
Radyatör ve zemin aynı suyu alıyor
Her kolun ürün ve hizmet koşulu karşılaştırılır. Gereken ayrım, karışım veya kontrol seçeneği gerekçesiyle sunulur.
- Kol şeması olsun.
- Isıtıcı verileri paylaşılsın.
- Mevcut su koşulları kaydedilsin.
Yeni zemin kolu mevcut kaynağa bağlanmış
Yeni bağlantının eski kullanıcılar ve kaynak üzerindeki etkisi incelenir. Yeni bağlantının kurulmuş olması, mevcut kullanıcılar ve kaynakla uyumlu olduğunu tek başına göstermez.
- Ekleme tarihi bilinsin.
- Eski şikâyetler ayrı olsun.
- Kaynak desteği teyit edilsin.
Kollar farklı saatlerde kullanılıyor
Pompa ve kaynak izinleri takvimlerle birlikte tanımlanır. Tek kol aktifken kalan devrenin davranışı ayrıca değerlendirilir.
- Kullanım saatleri olsun.
- Tek kol işletmesi çizilsin.
- Manuel komut önceliği yazılsın.
Üç işletme durumu için izin ve kabul
Örnek kayıt yapısı; gerçek komutlar ve kabul koşulları proje fonksiyonunda tanımlanır.
Müdahalenin Teknik Koşulları
Kol ve ısıtıcı envanteri
Her kolun ısıtıcı, kullanım ve ürün koşulu ayrı kaydedilir.
Karışım ve devre seçeneği
Karışım veya bağlantı seçeneği gerçek su ihtiyacına bağlanır.
Pompa ve ortak hidrolik davranış
Tek ve ortak kol işletmesindeki akış yolları incelenir.
Duyarga ve kontrol işlevi
Sensör, vana komutu ve pompa izni kol kimliğiyle eşleştirilir.
Kaynak ayarı ve farklı takvim
Farklı takvimler kaynak ve pompa öncelikleriyle planlanır.
Revizyon ve kol bazlı kabul
Kol bazlı ve ortak işletme kabulü ayrı kaydedilir.
Kol ve ısıtıcı envanteri — ayrıntılar
Radyatör, zemin veya diğer ısıtıcı kollarının bağlantıları sahada doğrulanır. Ürün ve tasarım su bilgileri her kol için ayrı alınır. Mevcut çizimle fiziksel tesis uyuşmuyorsa belirsizlik açık kalır. Sorunlu mahaller ve kullanım takvimi şemaya eklenir. Bu envanter tek bir kaynak ayarı yerine hangi kolun hangi hizmeti gerektirdiğini gösterir. Yeni devre önerisi gerçek ihtiyaca bağlanır; bilinmeyen ürün koşulu genel bir sıcaklık değeriyle doldurulmaz ve uygulamaya geçiş teyidi ayrıca belirtilir.
Kontrol: Her kolun ürün ve hizmet koşulu ayrı kayıt taşısın.
Karışım ve devre seçeneği — ayrıntılar
Farklı su ihtiyacı için uygun devre çözümü gerçek tesis ve ürün koşullarıyla değerlendirilir. Karışım veya başka bağlantı seçeneği çizimde akış yönleriyle açıklanır. Bir teknik örnek bütün kollar için doğru çözüm sayılmaz. Gerekli vana ve bağlantılar korunacak mevcut parçalarla eşleştirilir. Seçimin amacı ve sınırı müşteri tarafından görülebilir olmalıdır. Üreticiye özgü izin ve değerler teyit edilmeden uygulama kesinleştirilmez; eksik bilgiler karar dosyasında bekleyen koşul olarak kalır ve sorumluları listelenir.
Kontrol: Seçilen bağlantının hangi su ihtiyacını yönettiği gösterilsin.
Pompa ve ortak hidrolik davranış — ayrıntılar
Kolların pompaları ve ortak bağlantıların davranışı birlikte incelenir. Bir kol kapandığında veya tek kol çalıştığında suyun izlediği yol açıklanır. Yeni pompa seçimi yalnız kol adedine göre yapılmaz; gerçek devre ve ürün verisi gerekir. Mevcut kaynağın akış koşulları korunmalıdır. Hidrolik balans gerekiyorsa bu ayrı ayar kapsamı olarak gösterilebilir. Revizyon dosyasında fiziksel bağlantı düzeni ile dağıtım ayarı ayrı işler olarak gösterilir. Her iki işin gerekçesi, sorumluları ve kabul noktaları ayrı açıklanır.
Kontrol: Tek ve çoklu kol işletmelerinin akış davranışı ayrı değerlendirilsin.
Duyarga ve kontrol işlevi — ayrıntılar
Her devrede kontrol için gereken sıcaklık ve durum bilgisi gerçek ürün desteğiyle belirlenir. Duyarganın konumu temsil ettiği su koluyla eşleştirilir. Vana komutu ve pompa izni fonksiyon tablosunda ayrı gösterilir. Kullanıcı veya merkezi komutun önceliği işverenle tanımlanır. Kontrol ekranının değer göstermesi fiziksel işlev kabulü değildir; nokta eşleştirme ve izinli geçişler saha planına alınır. Bilgi kaybında uygulanacak davranış yazılır, eski değerin sürekli doğru kaldığı varsayılmaz ve açık arayüz teyitleri listelenir.
Kontrol: Her duyarga, komut ve izin gerçek kol kimliğiyle eşleşsin.
Kaynak ayarı ve farklı takvim — ayrıntılar
Ortak kaynak farklı kol taleplerini destekleyecek biçimde değerlendirilir. Kaynağın kendi üretici koşulları ve desteklediği kontrol arayüzleri teyit edilir. Dış hava kompanzasyonu varsa yeni devrelerle ilişkisi açıklanır. Kullanım saatleri farklı olduğunda kaynak ve pompa izinlerinin ne yaptığı yazılır. Bir kolun talebi tüm sistemin uygun olmayan koşulda çalışmasına gerekçesiz neden olmamalıdır. Kesin ayarlar proje verisine bağlanır; genel tasarruf veya verim sonucu verilmez, kontrol revizyonu ile fiziksel bağlantı işi ayrı kapsam olarak sunulur.
Kontrol: Kaynak ve kol takvimlerinin öncelik ilişkisi yazılı olsun.
Revizyon ve kol bazlı kabul — ayrıntılar
Uygulama öncesi eski bağlantı ve ayarlar saklanır. Kesinti ve geri dönüş koşulları işletmeyle planlanır. Her kolun sıcaklık, komut ve oda hizmeti izinli çalışma koşulunda ayrı değerlendirilir. Tek kol testi bütün ortak işletmeyi temsil etmez. Gerekli kış koşulu oluşmadıysa tekrar kontrol ihtiyacı yazılır. Son dosya değişen parçaları, doğrulanan fonksiyonları ve açık işleri içerir; bütün gelecekteki kullanımlar için konfor veya kesin enerji kazancı garantisi oluşturmaz, takip ve bakım erişimi notları müşteriye verilir.
Kontrol: Kol bazlı ve ortak işletme kabul sonuçları ayrı listelensin.
İncelemede Hangi Veriler Kullanılır?
Isıtıcı koşulu
- İncelenen bilgi
- Kol bazlı ürün ve tasarım verisi
- Karara etkisi
- Gerekli su ayrımını belirleyin.
Bağlantı
- İncelenen bilgi
- Mevcut şema ve akış yolları
- Karara etkisi
- Koruma veya devre revizyonunu seçin.
Kontrol
- İncelenen bilgi
- Duyarga ve arayüz desteği
- Karara etkisi
- Fonksiyonları ve eksik noktaları tanımlayın.
İşletme
- İncelenen bilgi
- Farklı takvim ve kaynak izni
- Karara etkisi
- Ortak öncelik ve kabul planını kurun.
Kontroller ve teslim
Kontroller ve Kayıtlar
Saha şeması
Mevcut ve yeni bağlantılar gerçek kol kimlikleriyle karşılaştırılır.
Nokta testi
Duyarga, vana ve pompa izinleri fiziksel karşılığıyla eşleştirilir.
Kol işletmesi
Tek ve birlikte kullanım senaryoları kayıtlarıyla değerlendirilir.
İşletme teslimi
Kaynak önceliği, açık testler ve bakım erişimi açıklanır.
Teknik kaynaklar
Teknik Kaynaklar ve Tasarım Esasları
- Viessmann — Vitocal 300-A technical guide
- Uponor — Minitec underfloor heating and cooling
Projenizin Sonraki Adımını Belirleyelim
İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
Sık Sorulan Sorular
Radyatör ve zemin aynı su koşulunda çalışabilir mi?
Gerçek ürün ve proje koşullarıyla değerlendirilir. Ortak kaynağa bağlı olmaları aynı ihtiyacı kanıtlamaz; kol verileri ayrı alınır, uygun bağlantı ve kontrol seçeneği gerekçesiyle sunulur ve gerekli teyitler karar koşulu olur.
Karışım vanası eklemek yeterli mi?
Devre, pompa, duyarga ve kaynak ilişkisi birlikte değerlendirilmelidir. Yeni vana tek başına doğru hizmeti kanıtlamaz; komut ve fiziksel davranış kabul planıyla kontrol edilir, gereken başka bağlantı veya arayüz işi ayrı açıklanır.
Bu iş hidrolik balansla aynı mı?
Balans dağıtım ayarıyla ilgilidir. Burada farklı su ihtiyacı olan kolların fiziksel ve kontrol ilişkisi revize edilir. Sonuç balans ihtiyacı gösterebilir fakat iki teslim otomatik aynı iş kabul edilmez ve teklif sınırları ayrı yazılır.
Dış hava kompanzasyonu korunabilir mi?
Gerçek kaynak ve kontrol desteğiyle uyumu incelenir. Yeni devrelerin talepleri ve takvimleri ortak karar içinde gösterilir; mevcut eğrinin her kola otomatik uygun olduğu varsayılmaz, gerekli kontrol revizyonu ayrıca kapsamlandırılır ve kabulde değerlendirilir.
Bina çalışırken revizyon olur mu?
İnceleme ve hazırlık çalışırken yapılabilir; fiziksel bağlantı kesinti gerektirebilir. İşletme, izolasyon ve geri dönüş koşullarıyla etap planı kurulur, kesintisiz uygulama baştan garanti edilmez ve tamamlanmayan kış koşulları açık tutulur.
