Gerçek Karşıt Yük
Isıtma ve soğutmanın aynı zaman dilimindeki ihtiyacını belirler; geri kazanım yararını yalnız toplam iç ünite kapasitesine bakarak hesaplamayız.
Klima Sistemleri
Isı Geri Kazanımlı VRF Sistem Uygulamaları.
Bir zon soğuturken diğer zonun ihtiyacını değerlendirin.
Isı geri kazanımlı VRF sistemlerini, aynı yapıda farklı zonların gerçekten eşzamanlı ısıtma ve soğutma istediği koşullarda değerlendiririz. Yalnız ürün adında geri kazanım bulunması verimli işletme garantisi değildir. İstanbul ve Marmara’daki projelerde zon yüklerini, dağıtım kutularını, boru güzergâhını ve kontrol mantığını birlikte planlarız. Sistem mimarisinin üreticiye göre değiştiğini açıklar; standart ısı pompalı VRF ile farkını teknik seçimde netleştiririz.
İstanbul merkezli · Marmara bölgesinde keşif, proje ve uygulama
Üreticiye Uygun Mimari
Dağıtım kutusu, branşman ve boru düzenini seçilen ürün ailesinin dokümanlarıyla doğrular; farklı markaların teknik çözümlerini birbirinin yerine kullanmayız.
Test Edilebilir Kontrol
Zonların sıcaklık isteğini ve çalışma modu geçişini tarif eder; alarm ve dağıtım kutusu erişimini uygulama kapanmadan kontrol ederiz.
SİSTEMİN BÜTÜNÜ
Doğru Sistem, Doğru Çalışma Koşulu.
SCA / UYGULAMA FOTOĞRAFIVRF klima dış ünitelerini hazırladığımız kaidelere monte ettik.
Scala RestoranSİSTEM / YAPI / İŞLETME
Güneş alan bir cephe soğutma isterken iç taraftaki başka bir mahal ısıtma isteyebilir. Bu durumda uygun ısı geri kazanımlı VRF mimarisi, devre içindeki enerjinin bir bölümünü farklı zonlar arasında değerlendirebilir. Ancak bütün zonlar aynı anda aynı yönde çalışıyorsa geri kazanım potansiyeli farklıdır. Seçimi yıllık yük profili, kullanım saatleri ve çalışma koşulları üzerinden yapar; tek bir nominal verim değerine dayandırmayız.
Dağıtım kutusu, branşman ve kontrol ağı bu sistemin önemli parçalarıdır. Kutunun servis erişimi, sesinin yakın mahallere etkisi ve bağlı iç ünite grupları proje başında çözülür. Üreticiler farklı boru ve dağıtım düzenleri kullanabilir; bir markanın şeması başka markaya doğrudan uygulanamaz. Boru boyları, bağlantı oranları ve kumanda grupları seçilen aileye göre kontrol edilir. Teslimde yalnız tek mod değil, karşıt taleplerin oluştuğu çalışma da test edilir.
Yapınıza Uygun Seçim KriterleriGüneş ve iç zonlar birlikte değerlendirilir.
Cephe yönleri ve iç ekipman yükleri karşılaştırılarak karşıt taleplerin oluştuğu saatler bulunur. Yalnız bir kış veya yaz tasarım anına bakmak geri kazanımın yıllık yararını göstermez. Sensör konumu ve çalışma programı, zon ihtiyacını doğru algılayacak biçimde düzenlenir.
Kullanım saatleri sistemi şekillendirir.
Gece kullanılan mahallerle gündüz kullanılan alanların talepleri farklı olabilir. Gruplama yapılırken bir dağıtım kutusunun hizmet verdiği iç üniteler ve işletme saatleri incelenir. Bakım sırasında hangi zonların etkilenebileceği ve kontrol yetkisinin kimde olduğu uygulama şemasında belirtilir.
İsim benzerliği dönüşüm imkânı değildir.
Mevcut ısı pompalı VRF’nin dağıtım mimarisi ve cihaz uyumu incelenmeden geri kazanımlı sisteme dönüşüm sözü verilmez. İç ünite, dış ünite, kontrol kartı ve borulama ailesi doğrulanır. Uyumlu olmayan bileşenlerin değiştirilmesi ve yeni güzergâh ihtiyacı ayrıca değerlendirilir.
KRİTİK TEKNİK BİLGİLER
Detaylar, Sistemin Sonucunu Belirler.
Seçimden uygulamaya kadar sahada kontrol ettiğimiz teknik ayrıntılar ve birbirini etkileyen tasarım kararları.
Isı Pompası ile Geri Kazanım Ayrımı
Standart VRF ısı pompasında ortak devredeki iç üniteler çoğu durumda aynı ana çalışma modunu paylaşır. Isı geri kazanımlı mimari ise uygun dağıtım bileşenleriyle karşıt talepleri yönetebilir. Bu özellik ürün ailesine bağlıdır. Yalnız iki boru veya üç boru ifadesinden bütün çalışma davranışı çıkarılmaz; üreticinin cihaz, dağıtım kutusu ve kontrol şeması birlikte incelenir.
Kontrol Noktası
Ürün ailesinin eşzamanlı çalışma özelliğini ve gerekli dağıtım bileşenlerini teknik seçim dosyasında açıkça doğrularız.
Yıllık Yararı Belirleyen Yük Dengesi
Enerji değerlendirmesinde soğutma ve ısıtma taleplerinin aynı saatlerde oluşması önemlidir. Bir zonun atılan ısısı diğerinin ihtiyacının tamamına her durumda eşit olmaz. Dış ortam, kısmi yük ve talep dengesizliği dış ünite çalışma koşulunu değiştirir. Nominal kapasiteyle yıllık kazanç yüzdesi ilan etmeyiz. Referans sistem, işletme saatleri ve kontrol kabulleri belirtilmeden yapılan karşılaştırma yanıltıcı olabilir.
Kontrol Noktası
Saatlik kullanım ve zon yüklerini karşılaştırır; tahmin edilen yararı hangi işletme kabullerinin oluşturduğunu raporda belirtiriz.

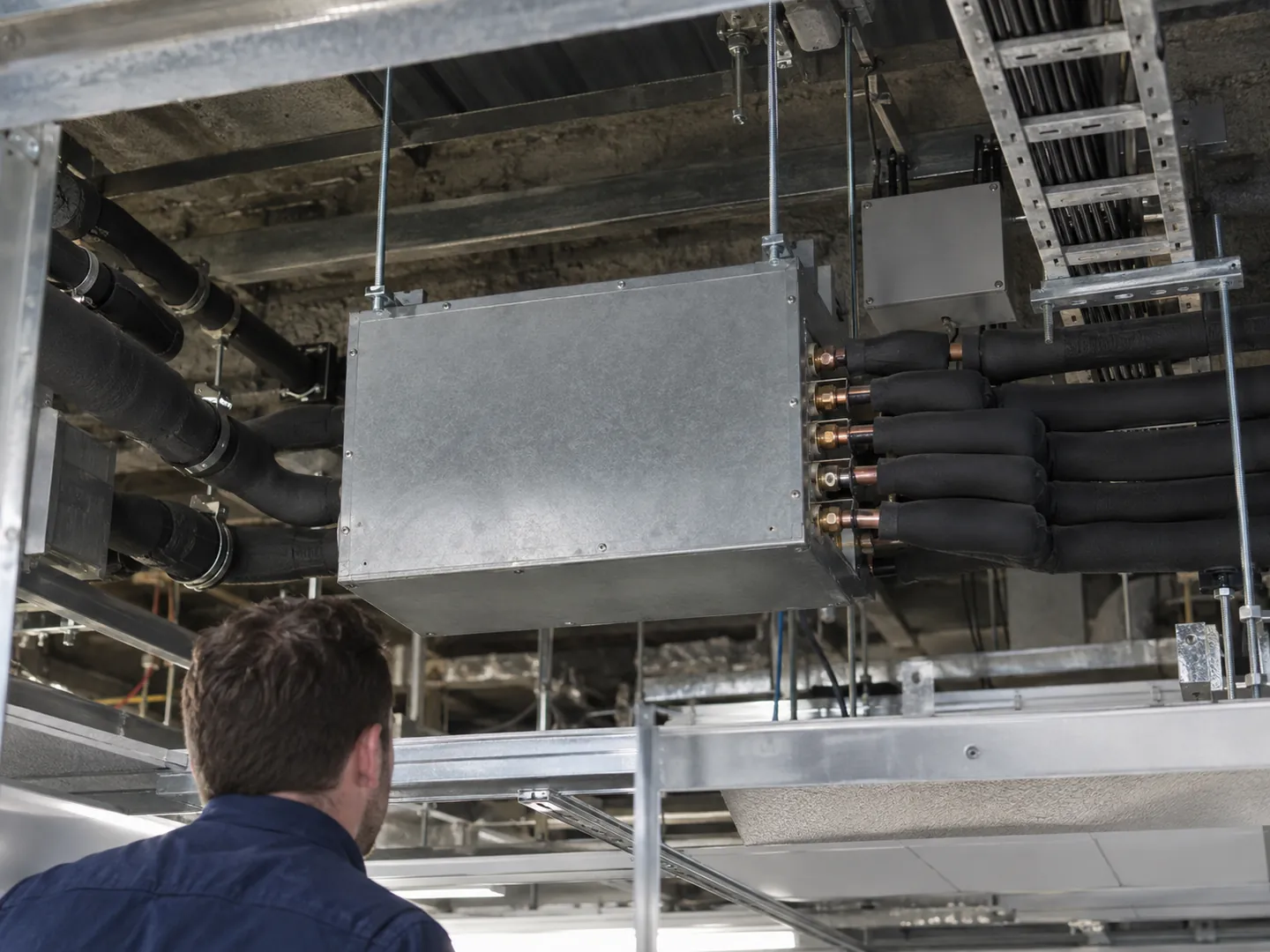

Dağıtım Kutusunun Yerleşimi
Dağıtım kutusu erişilemeyen bir tavan boşluğuna yerleştirildiğinde bakım zorlaşır. Boru bağlantıları, elektrik erişimi ve servis kapağı birlikte planlanmalıdır. Yakın mahallerin akustik beklentisi de dikkate alınır. Bazı iç ünite grupları aynı kutu veya çıkış üzerinden belirli çalışma ilişkilerine sahip olabilir. Gruplamanın yalnız boru metrajını kısaltmak için yapılması bağımsız kontrol beklentisini bozabilir.
Kontrol Noktası
Kutunun servis alanını, bağlı iç üniteleri ve grup çalışma sınırlarını tavan kapatılmadan saha şemasıyla karşılaştırırız.
SCA / UYGULAMA FOTOĞRAFIKanal tipi klima iç ünitesini ve hava kanalı bağlantısını monte ettik.
EMT Ambulans Yönetim BinasıBoru ve Branşman Sınırları
Gerçek boru uzunluğu ile eşdeğer uzunluk aynı değildir; dirsekler ve bağlantılar üretici hesabında ek etki oluşturabilir. Dış ünite, dağıtım kutusu ve iç üniteler arasındaki sınırlar ayrı kontrol edilir. Branşman yönü ve montaj konumu ürünün talimatına dayanır. Bir devrede kabul edilen çap veya mesafeyi başka kapasite ve ürün ailesine taşımak doğru değildir; seçim yazılımı ve güncel doküman birlikte kullanılmalıdır.
Kontrol Noktası
Tüm güzergâhı, kot farkını ve branşman tiplerini seçilen modelin hesap dosyasında göstererek onaylı uygulamayla eşleştiririz.
Kontrol Grupları ve Mod Geçişi
Karşıt talepleri yönetebilmek için sensör, kumanda ve adresler doğru zonla eşleşmelidir. Kullanıcının yerel ayarı ile merkezi kontrolün verdiği komut çakışabilir. Mod değişiminde cihazların gerçek tepkisi ve dağıtım sisteminin davranışı izlenir. Ekranda ısıtma veya soğutma komutu bulunması, mahallin gerekli kapasiteyi aldığını tek başına kanıtlamaz. Yetki ve öncelik sırası işletmeye açıklanır.
Kontrol Noktası
Merkezi ve yerel komutları karşılaştırır; karşıt talepleri ve mod geçişlerini gerçek cihaz geri bildirimiyle test ederiz.
Devreye Alma ve Ölçüm
Sistem yalnız bütün iç üniteler soğutmadayken test edilirse geri kazanım işlevi doğrulanmış olmaz. Temsilî zonlarda ısıtma ve soğutma birlikte talep edilir, ardından farklı yük dağılımları denenir. Kaçak testi, vakum ve akışkan şarjı üretici prosedürüne uygun tamamlanmalıdır. Yıllık enerji değerlendirmesi için elektrik ölçümü, sıcaklık eğilimi ve çalışma süreleri ayrı kayıtlar olarak tutulur.
Kontrol Noktası
Tek mod ve karşıt mod senaryolarını kaydeder; teslim koşullarını mevsimsel performans iddiasından ayrı açıklarız.
KEŞİF VE SİSTEM SEÇİMİ
Hangi Veri, Hangi Kararı Değiştirir?
ParametreKeşifte İncelediğimizTasarıma Etkisi
01Uygunluk
Saatlik karşıt zon yükleri.
Geri kazanım potansiyelini gerçek kullanım üzerinden değerlendirir; bütün zonlar aynı yöndeyse alternatif sistemi de karşılaştırırız.
02Dağıtım
Ünite grupları ve servis alanı.
Kutu seçimini kapasite ve kontrol sınırlarıyla yapar; erişim ve akustik koşulları uygulama planına dahil ederiz.
03Revizyon
Mevcut model ve borulama.
Ürün ailesi uyumunu doğrular; dönüşümün yalnız bir kontrol ayarıyla yapılabileceği varsayımını kullanmayız.
04Enerji
Referans çözüm ve ölçüm kapsamı.
Yıllık kazanımı kesin oranla vaat etmez; karşılaştırmanın çalışma saati, iklim ve talep dengesine bağlı olduğunu açıklarız.
BÜTÇE VE TEKLİF KAPSAMI
Geri kazanım mimarisi teklif kapsamını değiştirir.
Teklifte dış ve iç ünitelerin yanı sıra dağıtım kutuları, branşmanlar, ilave borulama ve kontrol bileşenleri yer alır. Servis kapakları ve erişim düzeni de işin parçasıdır. İlk yatırım farkını işletme profilinden bağımsız değerlendirmeyiz. Keşifte standart VRF ile geri kazanımlı çözümü aynı kapasite, kontrol ve teslim kapsamıyla karşılaştırır; tahmin edilen enerji yararını açık kabullerle sunarız.
- Karşıt yük ve zon sayısı
- Dağıtım kutuları ve servis erişimi
- Boru güzergâhı ve üretici sınırları
- Merkezi kontrol ve enerji ölçümü
DEVREYE ALMA VE TESLİM
Kurulumu, Çalışan Bir Sisteme Dönüştürüyoruz.
Borulama Doğrulaması
Dağıtım kutusu ve branşman bağlantılarını uygulama şemasıyla karşılaştırırız. Kot, uzunluk ve çapları kaydeder; kaçak testi, vakum ve akışkan şarjı belgelerini seçilen ürün prosedürüyle eşleştiririz.
Karşıt Mod Testi
Temsilî zonlarda aynı anda ısıtma ve soğutma talebi oluştururuz. Komut, cihaz tepkisi ve mahal eğilimini birlikte kaydeder; beklenen grup çalışma sınırlarını işletmeye açıklarız.
Yetki ve Adresler
Yerel kumandaları merkezi sistemdeki zonlarla karşılaştırırız. Adres eşlemesini, programı ve mod önceliklerini test eder; kullanıcı ile işletme ekibinin erişim sınırlarını doğrularız.
Trend ve Teslim
Çalışma süreleri ve enerji ölçüm kapsamını tanımlarız. Kutu erişimini ve bakım planını kontrol eder; test sonuçlarını, güncel şemayı ve alarm açıklamalarını işletme dosyasına ekleriz.
SAHADAN ÖRNEKLER
Benzer Sistem Uygulamalarımız
Proje kartlarında belirtilen kapsam, gerçekleştirdiğimiz mekanik tesisat çalışmalarını gösterir.
SIK SORULAN SORULAR
Karar Vermeden Önce.
Isı Geri Kazanımlı VRF Sistem Uygulamaları hakkında keşif, uygulama ve işletme aşamalarında sık karşılaştığımız sorular.
Sorunuzu Bize İletinHer VRF aynı anda ısıtma ve soğutma yapar mı?
Hayır. Bu özellik seçilen ürün mimarisine ve dağıtım bileşenlerine bağlıdır. Standart ısı pompalı VRF ile ısı geri kazanımlı VRF aynı çalışma sınırlarına sahip değildir. İç ünite, dış ünite, kutu ve kontrol uyumu teknik doküman üzerinden doğrulanmadan eşzamanlı çalışma sözü vermeyiz.
Geri kazanımlı sistem her binada daha ekonomik mi?
Hayır. Yarar, karşıt yüklerin aynı saatlerde oluşmasına ve işletme süresine bağlıdır. Bütün zonların aynı yönde çalıştığı bir yapıda sonuç farklı olabilir. İlk yatırım, bakım ve kontrol kapsamını birlikte karşılaştırırız. Nominal ürün veriminden doğrudan yıllık tasarruf yüzdesi çıkararak teklif hazırlamayız.
Mevcut VRF geri kazanımlı hale getirilebilir mi?
Model ve ürün ailesi incelenmelidir. Bazı bileşenler uyumlu olsa bile dış ünite, dağıtım düzeni veya kontrol altyapısı değişebilir. Boru çapı ve güzergâh da yeniden değerlendirilir. Dönüşümün yalnız yazılımla yapılacağını varsaymayız; üretici uyumu ve saha koşulunu doğrulayarak revizyon kapsamını belirleriz.
Dağıtım kutusu nereye yerleştirilir?
Üreticinin montaj ve servis koşullarına uygun, erişilebilir bir yere yerleştirilir. Bağlı ünite grupları, boru mesafeleri ve yakın mahallerin ses beklentisi birlikte değerlendirilir. Tavanın tamamen kapatılması bakım sorununa neden olabilir. Kutu erişimini mimari uygulamayla koordine eder ve teslim şemasında açıkça gösteririz.
Performans nasıl doğrulanır?
Önce borulama ve akışkan işlemlerinin kayıtları kontrol edilir. Ardından tek mod ve karşıt mod senaryoları denenir; komut ile gerçek mahal tepkisi karşılaştırılır. Yıllık enerji yararı ayrı bir izleme konusudur. Kısa teslim testiyle bütün yıl için sabit tasarruf iddiası sunmayız.
