FDE / FDFW / FDFL / FDFU · YERLEŞİM SEÇENEKLERİ
Tavana asılan cihaz ile döşeme seviyesinde çalışan cihaz farklı yerleşim çözümleridir. Asma tavanın, duvar alanının veya mimari kaplamanın sınırlarını inceleyip mekâna uygun aileyi seçiyoruz.
SCA Mühendislik · Mitsubishi Heavy VRF Bayisi
FDE36KXZE1 örneği: 3,6 kW soğutma / 4,0 kW ısıtma, ISO-T1.
FDFW28KXE6F örneği: 2,8 kW soğutma / 3,2 kW ısıtma, ISO-T1.
FDFL kasetli; FDFU mimari kaplama içinde değerlendirilen kasetsiz aile.
FDE36KXZE1 için; FDFW ve diğer ailelerin ölçüleri farklıdır.
SEÇİMİN ARKASINDAKİ AYRINTILAR
Cihazı, tesisatı ve mekânı aynı kararın parçaları olarak ele alıyoruz.

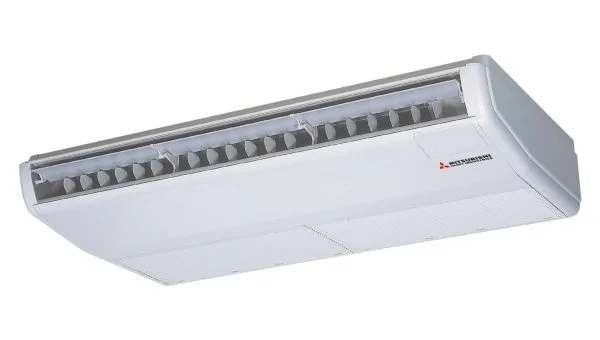

FDE, tavan altında görünür biçimde asılan iç ünite ailesidir. Ünitenin hava atış yönünü, mekânın derinliğini ve kullanıcıların oturma konumunu birlikte değerlendiriyoruz. Askı noktaları ve titreşim aktarımı kadar filtreye erişim de önemlidir. Cihazı tavan tipi olarak projelendiriyoruz; aynı gövdenin döşemeye çevrilerek kullanılabileceğini varsaymıyoruz.
FDFW ailesi döşeme veya uygun duvar yerleşimine yönelik ayrı bir tasarımdır. Üstten ve alttan ya da yalnız üstten üfleme seçenekleri, ilgili donanım ve kontrol koşullarıyla değerlendirilir. Önüne yerleşecek mobilya ve perde, hava giriş-çıkışını engellememelidir. Pencere altı gibi konumlarda cihaz ölçüsünü, bakım açıklığını ve ısı yükünü birlikte inceliyoruz.
Kasetsiz FDFU seçildiğinde mimari kaplamayı cihazın çalışma koşullarıyla birlikte tasarlamak gerekir. Kaplamanın emiş ve üfleme açıklıkları, iç ünitenin hava debisini taşımalıdır. FDFL ise kendi kaseti bulunan ayrı bir seçenektir. İki aileyi yalnız görünüş üzerinden karşılaştırmıyor; filtre çıkarma, bağlantıya ulaşma ve yoğuşma suyunu tahliye etme koşullarını kontrol ediyoruz.
Tavan veya döşeme tercihi tek başına kapasiteyi belirlemez. Mekânın ısı kaybını, güneş yükünü ve kullanım saatlerini hesaplayıp uygun modeli seçiyoruz. Dış üniteyle uyumu, kumandanın desteklediği işlevleri ve bağlantı koşullarını kontrol ediyoruz. Böylece mimari kısıtlara uyan çözümün, gerektiği anda yeterli ısıtma ve soğutma sunmasını birlikte hedefliyoruz.
SCA / PROJEYE UYGUN SEÇİM
Modeli ve uygulama kapsamını keşif ve teknik seçim sonucunda belirtiyoruz.
Keşif ve teklif için iletişimMERAK EDİLENLER
FDE tavana asılı tiptir. Döşeme yerleşimi için FDFW, FDFL veya FDFU gibi uygun aileleri ayrıca seçiyoruz; aynı cihazın konumunu değiştirerek bu sonucu elde etmiyoruz.
Hava giriş-çıkışının ve bakım erişiminin projeye uygun kalması gerekir. Kaplama içinde kullanılacak modelin yerleşimini, açıklıklarını ve tahliye hattını mimari detayla birlikte çözüyoruz.
