FDU / FDUM / FDUT · KANAL VE MENFEZ UYUMU
Tavanda gizlenen cihazın performansını, önündeki kanal ve menfez belirler. Kanallı iç üniteyi yalnız kW değerine göre seçmiyor; gereken hava debisini, basınç kaybını, ses hedefini ve bakım erişimini birlikte çözüyoruz.
SCA Mühendislik · Mitsubishi Heavy VRF Bayisi
Katalogdaki ilgili FDU KXE6F grubunda 200 Pa’ya kadar; fan ve ayar koşullarıyla.
KXE6F grubunda 10–100 Pa ayar aralığı; çalışma noktası gerekli debiyle kontrol edilir.
FDUM28KXE6F için soğutma / ısıtma, ISO-T1 koşullarında.

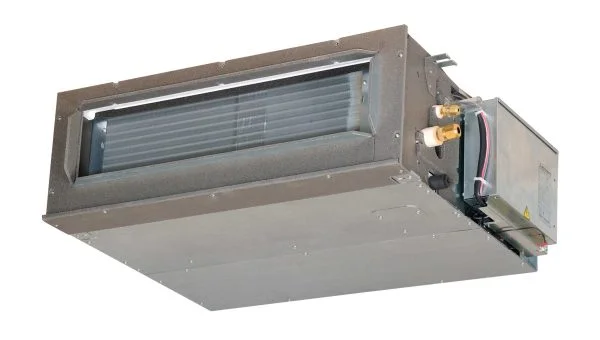

FDUM28KXE6F gövdesi; servis ve drenaj alanı ayrıca gerekir.
SEÇİMİN ARKASINDAKİ AYRINTILAR
Cihazı, tesisatı ve mekânı aynı kararın parçaları olarak ele alıyoruz.
Kanal sürtünmesi, dirsekler, dönüş havası ızgarası, filtre ve üfleme menfezi fanın yenmesi gereken direnci oluşturur. Bu kayıpları gerekli debide hesaplıyoruz. Daha yüksek Pa değeri her mekân için daha iyi seçim anlamına gelmez; ihtiyaçtan fazla fan basıncı ses ve tüketimi artırabilir. FDU, FDUM ve ince FDUT aileleri arasında bu çalışma noktasına göre seçim yapıyoruz.
Uygun FDU ve FDUM modellerindeki otomatik dış statik basınç kontrolü, cihazın bağlı kanal şartlarına uyumunu destekler. Ancak hatalı kanal kesitini veya yanlış menfez seçimini düzeltmez. Devreye almada ana hava debisini ve odalara dağılımını ölçüyor, ayarları projeyle karşılaştırıyoruz. Böylece toplam hava miktarı sağlansa bile bir odanın fazla, diğerinin yetersiz hava almasını önlemeye çalışıyoruz.
Dekoratif bir slot menfez seçmek tasarımın yalnız görünen kısmıdır. Dönüş yolunun serbest kesiti, filtre erişimi ve tavan içindeki hava sızdırmazlığı da önemlidir. Soğuk yüzeylerde yoğuşmayı azaltmak için izolasyon sürekliliğini kontrol ediyoruz. Fan ve drenaj tavasına müdahale edilecek açıklığı, tavan kapatılmadan önce mimari ekiple netleştiriyoruz.
FDUT, düşük statik basınçlı ince kanal çözümleri için değerlendirilir. Düşük tavan boşluğu önemli bir avantaj olsa da kanal direnci modelin sınırlarını aşmamalıdır. Tavan içine sığan cihazın hava ihtiyacını gerçekten karşılayıp karşılamadığını doğruluyor; gerekiyorsa güzergâhı, menfez adedini veya cihaz ailesini birlikte değiştiriyoruz.
SCA / PROJEYE UYGUN SEÇİM
Modeli ve uygulama kapsamını keşif ve teknik seçim sonucunda belirtiyoruz.
Keşif ve teklif için iletişimMERAK EDİLENLER
Yalnız tek bir basınç değeriyle karar veremeyiz. Gereken debi, fan kademesi, ayar aralığı ve üreticinin çalışma koşulları birlikte kontrol edilir. Seçimi kanalın tasarım çalışma noktasıyla eşleştiriyoruz.
Filtre, fan, elektrik bağlantıları ve drenaj için bakım erişimi gerekir. Müdahale alanlarını baştan planlayarak ileride tavanın kırılmasına yol açabilecek yerleşimlerden kaçınıyoruz.
