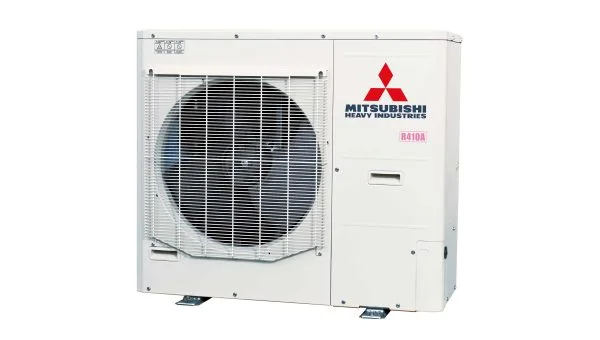

KOMPAKT DIŞ ÜNİTE / 4–6 HP
Villa, küçük ofis ve mağazalarda odaları tek bir VRF altyapısında buluşturuyoruz. Micro KXZ seçiminde cihazın kompakt ölçülerini, eşzamanlı oda yüklerini ve binanın elektrik altyapısını birlikte değerlendiriyoruz.
SCA Mühendislik · Mitsubishi Heavy VRF Bayisi
FDC121 / 140 / 155 KXZEN1 ve KXZES1 modelleri.
Yükseklik × genişlik × derinlik; montaj ve servis boşlukları hariç.
KXZEN1: 220–240 V; KXZES1: 380–415 V, 50 Hz. Model son eki belirleyicidir.
FDC121KXZEN1 / KXZES1 için. Diğer kapasitelerin ilave koşulları ayrıca kontrol edilir.
SEÇİMİN ARKASINDAKİ AYRINTILAR
Cihazı, tesisatı ve mekânı aynı kararın parçaları olarak ele alıyoruz.
İç ünitelerin toplam nominal kapasitesi dış ünite kapasitesini aşabilir; bu, dış ünitenin aynı anda o toplam gücü üreteceği anlamına gelmez. Örneğin 140 ve 155 modellerinde 9–10 iç ünite bağlandığında katalog özel kapasite oranı sınırları verir. Bu nedenle yalnız oda sayısını toplamıyoruz: hangi odaların aynı saatlerde çalışacağını, güneş alan cepheleri ve kullanım yoğunluğunu çıkarıyoruz. Cihazı bu eşzamanlı talebe göre seçiyoruz.
Fan önündeki engeller, sıcak havanın tekrar emilmesi ve komşu mekânlara ses taşınması dış ünite yerini belirler. Servis için erişim, sabitleme noktaları ve kışın oluşabilecek suyun tahliyesi de aynı planda çözülür. Gövde ölçüsüne bakıp kapalı bir dolap tasarlamıyoruz; seçilen modelin hava giriş ve çıkış boşluklarını mimari yerleşimle birlikte kontrol ediyoruz.
Bu 4–6 HP grubunda katalog toplam 100 m borulama ve en uzak iç ünite için 70 m sınırı tanımlar. Bunlar tek başına tasarım onayı değildir; kot farkı, branşman düzeni, boru çapı ve sıvı hattına ait ek koşullar birlikte sağlanmalıdır. Güzergâhı çizip uygunluğu kontrol ediyor, ilave akışkan hesabını gerçek boru metrajıyla tamamlıyoruz.
Nominal değerler ISO-T1 koşullarındadır: soğutmada iç hava 27°C kuru / 19°C yaş termometre, dış hava 35°C; ısıtmada iç hava 20°C, dış hava 7°C kuru / 6°C yaş termometre. Gerçek seçimde dış sıcaklık ve tesisat düzeltmelerini ayrıca değerlendiriyoruz.
SCA / PROJEYE UYGUN SEÇİM
Modeli ve uygulama kapsamını keşif ve teknik seçim sonucunda belirtiyoruz.
Keşif ve teklif için iletişimMERAK EDİLENLER
Bu Micro KXZ grubu iki borulu Heat Pump sistemidir. Odalar ayrı sıcaklık ayarlarıyla yönetilebilir; aynı soğutucu devrede eşzamanlı ısıtma ve soğutma için uygun Heat Recovery sistemi gerekir.
Hayır. Bağlanabilir adet ve kapasite oranı sistemin izin verdiği bağlantıyı tarif eder. Kullanılabilir toplam kapasiteyi dış ünite, çalışma koşulları ve o anda talep eden odalar belirler.
