KOMPAKT VRF / 8–10 HP
Kapasite ihtiyacı büyürken dış ünite yerleşiminin kontrollü kalması gereken ofis ve ticari alanlar için 8–10 HP seçeneklerini inceliyoruz. Bu sayfada FDC224KXZPE1 ve FDC280KXZPE1 modellerini esas alıyoruz; 2025 kataloğunda bu grup Micro KXZ altında yer alır.
SCA Mühendislik · Mitsubishi Heavy VRF Bayisi

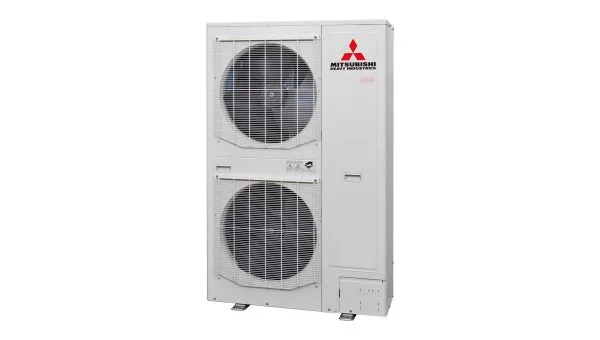

Sırasıyla FDC224KXZPE1 ve FDC280KXZPE1.
Modelin bağlantı kapasitesi ve sistem uyum koşulları birlikte sağlanmalıdır.
Toplam iç ünite nominal kapasitesinin dış ünite nominal kapasitesine oranı.
50 Hz; koruma ve kablo seçimi cihazın elektrik verilerine göre yapılır.
SEÇİMİN ARKASINDAKİ AYRINTILAR
Cihazı, tesisatı ve mekânı aynı kararın parçaları olarak ele alıyoruz.
Aynı büyüklükteki iki odanın cam alanı, kişi sayısı veya çalışma saati farklı olabilir. Önce oda yüklerini belirliyor, ardından iç ünitelerin toplamını ve eşzamanlı çalışma durumunu kontrol ediyoruz. Bağlantı oranının üst sınırına ulaşmak seçim hedefimiz değil; yoğun saatlerde ihtiyacı karşılayan ve kısmi yükte dengeli çalışan bir kurgu hedefliyoruz.
İki modelin gövde ölçüsü 1505 × 970 × 370 mm’dir. Bu ölçüye hava sirkülasyonu ve servis alanları dahil değildir. Cephe ızgarası veya ekran arkasına yerleştirme düşünülüyorsa serbest kesiti ve sıcak havanın geri dönüşünü inceliyoruz. Katalogda belirtilen açıklıkları, kompresöre müdahale ve cihazın ileride değiştirilebilmesi için gereken erişimle birlikte değerlendiriyoruz.
Bu grupta katalog toplam 150 m, en uzak iç üniteye 120 m borulama sınırı verir. İlk branşman sonrası mesafe, kot farkları ve boru çapına bağlı şartlar da sağlanmalıdır. Aynı güzergâh üzerinde gereksiz uzamalar kapasite düzeltmesini ve ilave akışkan miktarını etkileyebilir. Bu yüzden keşifte ölçülen metrajı seçim dosyasına işliyor, sınırları birlikte doğruluyoruz.
Nominal değerler ISO-T1 koşullarındadır: soğutmada iç hava 27°C kuru / 19°C yaş termometre, dış hava 35°C; ısıtmada iç hava 20°C, dış hava 7°C kuru / 6°C yaş termometre. Gerçek seçimde dış sıcaklık ve tesisat düzeltmelerini ayrıca değerlendiriyoruz.
SCA / PROJEYE UYGUN SEÇİM
Modeli ve uygulama kapsamını keşif ve teknik seçim sonucunda belirtiyoruz.
Keşif ve teklif için iletişimMERAK EDİLENLER
Hayır. Buradaki 8–10 HP modellerin beslemesi, kapasitesi, bağlantı oranı ve borulama koşulları 4–6 HP grubundan farklıdır. Teklifte ticari aile adının yanında tam model kodunu da belirtiyoruz.
Hayır. Bu nominal değerdir. Odaların eşzamanlı yüklerini, tasarım dış sıcaklığını ve boru güzergâhına bağlı kapasite düzeltmelerini birlikte kontrol ediyoruz.
