Atık su terfi istasyonu, hazne, pompa, basma hattı ve alarmıyla birlikte planlanır. SCA Mühendislik giriş debisini ve kotları gerçek pompa seçimine bağlar; normal kullanım ile tek pompa arızasında sistemin görevini netleştirir.

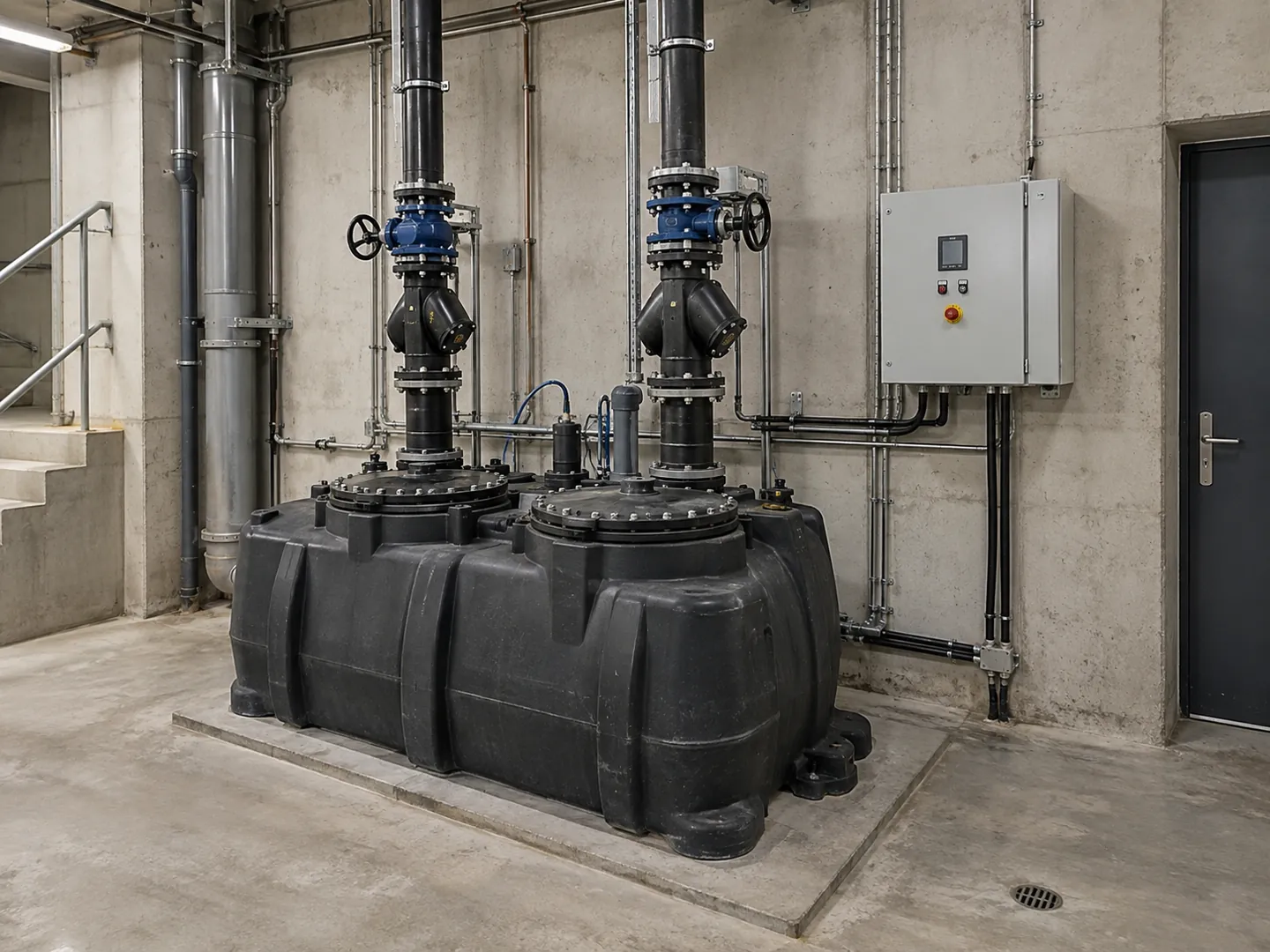

Kapalı tank, iki pompa ve ayrı havalık bağlantılı atık su terfi istasyonunu anlatan yapay zekâ üretimi temsili görsel.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Uygulama kapsamı ve proje notları
Bu sayfada

Kapsam ve Teklif

Tahliye zincirinin kapsamı

Su türü, gerçek hidrolik çalışma noktası ve işletmenin duruş toleransı birlikte değerlendirilir.

Hizmette ele alınan işler

  • Pompa, hazne, basma hattı ve vana seçimi
  • Seviye, pompa paylaşımı, alarm ve erişim planı
  • Kontrollü işletmeye alma ve son ayar kayıtları

Kapsamın sınırları

  • İnşaat, elektrik ve gereken enerji desteği sorumlulukları ayrı belirtilir.
  • Kapalı hacim girişini yetkin ekiplerin risk değerlendirmesi ve çalışma planı belirler.

İstasyon Fiyatı Pompa Adedinden İbaret Değildir

Su türü, debi, toplam basma yüksekliği, hazne ve basma hattı bedeli belirler. Vana, kaldırma, seviye kontrolü, alarm ve gereken enerji desteği de toplam kapsama girer. Teklifte inşaat, mekanik ve elektrik sınırlarını ayırıyoruz. Bakım erişimi ile güvenli çalışma koordinasyonunu planlıyoruz. Gerçek kullanım ve kotlar doğrulanmadan tek pompa paketiyle taşkın önleme garantisi veya keşifsiz kesin fiyat sunmuyoruz.

  • Su içeriği ve hidrolik çalışma noktası
  • Hazne, basma hattı ve vanalar
  • Pompa düzeni, kontrol ve alarm
  • Kaldırma, erişim ve elektrik kapsamı

Teklif İçin Gerekli Bilgiler

  • Su türü, giriş debisi ve zamana bağlı değişimi
  • Giriş-çıkış kotları ve hat planı
  • Duruş toleransı ve alarm sorumluları
  • Hazne, vana ve kaldırma erişimi

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Pompa yüksekliği yalnız düşey kot farkından oluşmaz; basma hattının, bağlantı parçalarının ve vanaların basınç kayıpları da çalışma noktasına katılır. Gelen suyun katı ve lif özellikleri pompa türünü etkiler. Her atık su için öğütücülü pompa uygun varsayılmaz. Hazne ve seviye aralıkları, üreticinin izin verdiği başlatma koşulu ve giriş debisinin zamana bağlı değişimiyle değerlendirilir. Tek büyük cihazla bütün sorunları çözmek yerine devrenin tamamını karşılaştırıyoruz.

Taşkın veya arıza davranışı istasyonun işletme planında açık olmalıdır. İki pompa bulunması, kontrol ve enerji koşulu düşünülmeden otomatik yedeklilik garantisi değildir. Yüksek seviye alarmı, haberleşme ve gereken destek çözümü proje ihtiyacına göre belirlenir. Bakımda pompaya erişim ve güvenli kaldırma olanağı sağlanır. Hazne veya kapalı hacim girişine ilişkin riskler yetkin ekiplerce yönetilir; havalandırmanın tek başına güvenli giriş kanıtı olmadığı açık tutulur.

Gerçek Çalışma Noktası
Debi, kot ve hat direncini birlikte kullanıyoruz. Pompa etiketi veya düşey mesafeyi tek seçim girdisi olarak kabul etmiyoruz.
Suyun Özelliğine Uygun
Katı, lif, yağ ve diğer içerikleri değerlendiriyoruz. Bir çark veya öğütücü çözümünü bütün atık su türlerine otomatik uygun saymıyoruz.
Arıza Davranışı Tanımlı
Yüksek seviye, pompa arızası ve enerji kesintisini ayrı senaryolar yapıyoruz. Alarmın kime ulaştığını ve gereken müdahaleyi işletmeyle netleştiriyoruz.
Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim

Pompa ve borulama alanı. Pompa çıkarma ve hazne seviye ilişkileri kavramsal şemada açıklanır.

Yerçekimiyle Tahliye Mümkün Değil

Giriş kotu ve boşaltma noktasını ölçüp basma hattını planlıyoruz. Bina kullanımından gelen su türü ve giriş debisinin zamana bağlı değişimi pompa seçimine işlenir. Geri akış ve bakım vanaları, erişilebilirlik ve kontrol gereksinimiyle birlikte değerlendirilir.

  • Giriş ve çıkış kotları
  • Su türü ve giriş debisinin zamana bağlı değişimi
  • Vana ve bakım erişimi

Seçimi ve Kapsamı Etkileyen Veriler

Su

İncelenen bilgi
Su türü, içerik ve giriş debisinin zamana bağlı değişimi
Karara etkisi
Pompa ve çark seçimini gerçek sıvı koşuluyla yaparız.

Hidrolik

İncelenen bilgi
Kot, basma hattı ve boşaltma noktası
Karara etkisi
Debi-basma yüksekliği çalışma noktasını pompa eğrisiyle doğrularız.

Kontrol

İncelenen bilgi
Duruş toleransı ve en yüksek giriş debisi
Karara etkisi
Pompa paylaşımı, seviye ve alarm senaryosunu ayrı tanımlarız.

Bakım

İncelenen bilgi
Kaldırma, vana ve giriş koşulu
Karara etkisi
Güvenli erişimi yetkin ekip koordinasyonuyla işletme planına dahil ederiz.

Sistem Seçiminde Teknik Koşullar

Debi ve Toplam Basma Yüksekliği

Giriş debisinin zamana bağlı değişimi, kot ve hat basınç kayıpları aynı pompa seçiminde kullanılır.

Katı ve Lif Geçişi Ürün Seçimini Değiştirir

Su içeriği, katı ve lif özellikleri gerçek ürün uygunluğuyla karşılaştırılır.

Hazne ve Başlatma Aralıkları

Hazne hacmi ve seviye ayarları giriş debisi ve üretici başlatma sınırıyla seçilir.

İki Pompa Her Zaman Aynı Yedeklilik Değildir

İki pompanın görev paylaşımı ve bir arızada kalan kapasite ayrı tanımlanır.

Alarm ve Enerji Kesintisi

Yüksek seviye alarmının ulaşacağı kişi ve enerji kesintisindeki davranış test edilir.

Bakım Erişimi ve Kapalı Hacim Riski

Pompa çıkarma yolu korunur; hazneye giriş ayrı yetkin ekip risk değerlendirmesidir.

Debi ve Toplam Basma Yüksekliği — ayrıntılar

Terfi pompası seçiminde giriş debisinin zamana bağlı değişimiyle toplam basma yüksekliği birlikte kullanılır. Kot farkına boru, vana ve bağlantı parçalarındaki basınç kayıpları eklenir. Çalışma noktası pompa eğrisiyle değerlendirilir; en büyük katalog debisi sahadaki sonuç değildir. Basma hattının farklı çalışma durumları varsa ayrı incelenir. Seçimi mevcut veya planlanan boşaltma noktasına bağlayıp cihazın görevini gerçek hidrolik koşulla yazılı olarak tanımlarız.

Kontrol: Kot farkı, boru uzunluğu, vana ve bağlantı parçalarındaki basınç kayıplarını aynı hesapta toplayıp pompa eğrisinin gerçek debi-basma yüksekliğiyle eşleştiğini açıkça doğruluyoruz.

Katı ve Lif Geçişi Ürün Seçimini Değiştirir — ayrıntılar

Drenaj suyu, evsel atık su ve farklı proses suları aynı içerikte değildir. Katı boyutu, lif, yağ ve sıcaklık bilgileri ürün uygunluğuyla karşılaştırılır. Öğütücü her uygulamanın otomatik çözümü değildir; seçilen pompanın izin verdiği su koşulu esas alınır. Başka malzeme girişini kontrolsüz bırakmak tıkanma ve bakım yükü yaratabilir. Kullanıcıya hangi atıkların sistem kapsamı dışında olduğunu açıkça anlatırız.

Kontrol: Gelen su içeriği ve sıcaklığını ürünün izin verdiği koşulla eşleştirip katı-lif davranışı ile kapsam dışı atıkları işletme dosyasında açıkça tanımlıyoruz.

Hazne ve Başlatma Aralıkları — ayrıntılar

Haznenin kullanılabilir hacmi, pompanın başlatma sayısı ve suyun bekleme davranışıyla ilişkilidir. Seviye aralıklarını yalnız taşma noktasına sığacak şekilde belirlemeyiz. Giriş debisinin gerçek zamana bağlı değişimi, pompa debisi ve üretici çalışma sınırı kullanılır. Çok sık çalışma veya gereksiz uzun bekleme farklı işletme sorunları yaratabilir. Giriş yerleşimi ve pompa çevresindeki akış da incelenir; sabit seviye rakamları bütün istasyonlara kopyalanmaz.

Kontrol: Hazne hacmi, giriş debisinin zamana bağlı değişimi ve üretici başlatma koşulunu birlikte değerlendirip çalışma-duruş ile yüksek alarm seviyelerini gerçek kot planına açıkça işliyoruz.

İki Pompa Her Zaman Aynı Yedeklilik Değildir — ayrıntılar

İki pompa görevli-yedekli, dönüşümlü veya birlikte çalışma düzeninde kullanılabilir; gerekli kapasite ve duruş toleransı kararı belirler. Bir pompa arızalandığında kalan sistemin ne sağlayacağı hesaplanmalıdır. Ortak enerji veya kontrol arızası ikisini de etkileyebilir. Yedekleme görevini cihaz adediyle garanti etmeyiz. Normal kullanım, tepe giriş ve arıza durumunu ayrı kontrol senaryolarında tanımlayıp gereken destek yaklaşımını işletmeyle birlikte değerlendiririz.

Kontrol: Normal, tepe ve tek pompa arıza durumlarında kalan kapasiteyi açıkça belirleyip ortak enerji-kontrol riskini ve alarm müdahalesini aynı plan içinde değerlendiriyoruz.

Alarm ve Enerji Kesintisi — ayrıntılar

Yüksek seviye alarmının algılanması kadar sorumlu kişiye ulaşması ve müdahale planı önemlidir. Seviye ölçümünün kirlenme veya takılma davranışı ürünle değerlendirilir. Gerekli bağımsız alarm, haberleşme veya enerji desteği proje ihtiyacına göre seçilir. Enerji kesilince her panel aynı görevi sürdüremez. Beklenen davranışı yazılı tanımlar, güvenli senaryo testini ilgili elektrik ekibiyle yaparız. Alarmı taşkını kesin önleyen tek cihaz gibi sunmayız.

Kontrol: Yüksek seviye, sensör arızası ve enerji kesintisindeki alarm yolunu sorumlularıyla birlikte tanımlayıp haberleşme ve müdahale adımlarını kontrollü testle kaydediyoruz.

Bakım Erişimi ve Kapalı Hacim Riski — ayrıntılar

Pompanın çıkarılma yolu, vana erişimi ve kaldırma ekipmanı bakımın uygulanabilirliğini etkiler. Hazne veya kapalı hacimde gaz ve diğer riskler bulunabilir; giriş yetkin ekiplerin risk değerlendirmesi ve güvenli çalışma planına bağlıdır. Fan çalışmasını güvenli giriş kanıtı saymayız. Bakım mümkün olduğunca uygun erişim düzeniyle planlanır. Mekanik, elektrik ve işletme sorumlulukları ayrı tanımlanıp sistemi devreden çıkarma koşulu ilgili ekiplerle koordine edilir.

Kontrol: Pompa çıkarma, vana ve kaldırma erişimini kontrol edip kapalı hacim girişinin ayrı risk değerlendirmesi ve yetkin ekip çalışma planına bağlı olduğunu açıkça kaydediyoruz.

Duvar içindeki temiz su ve atık su tesisatını döşedik.
SCA uygulama fotoğrafı

Proje: Scala Restoran / Yapılan iş: temiz su ve atık su hatlarının döşenmesi. Görsel bir terfi pompası montajı veya hazne kontrol testi kanıtı değildir.

Scala Restoran

Atık su terfi istasyonunda kot ve kapasite saha seçimiyle belirlenir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Tahliye ihtiyacını sistemin tamamıyla ele alalım

Bodrum tahliyesi

Giriş/çıkış kotu ve su türüyle hazne ve basma hattı seçilir; seviye ve yüksek alarm yolu aynı plana alınır.

Yüksek giriş debisi

En yüksek ve ortalama giriş debisi ile haznenin kullanılabilir hacmi birlikte değerlendirilir. Pompa çalışma debisi ve alarm davranışı bu profile bağlanır.

Tek pompa arızası

Kalan pompanın gerçek kapasitesi, basma hattı ve hazne bekleme aralığı belirlenir. Alarmın ulaşacağı kişi ve müdahale adımı yazılır.

Hazne seviyeleri ve pompa çıkarma yolu

Ölçeksiz terfi haznesi, seviyeler ve pompa çıkarma yolu

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Gerçek Scala Restoran duvar tesisatı fotoğrafından pompa veya hazne ölçüsü çıkarılmaz; bu çizim ayrı bir örnek kesittir. Durdurma, başlatma ve yüksek seviye alarmı yalnız birbirlerine göre sıra olarak gösterilir; gerçek eşikler ve sensör konumları ürün/saha hesabıyla seçilir. Yukarıdaki taralı alan pompa çıkarma erişimini anlatır; hazneye güvenli giriş izni veya kaldırma planı değildir.

  1. Atık su girişi

    Su türü ve giriş debisi.

  2. Hazne / seviye noktaları

    Duruş, başlatma ve yüksek alarm seviyeleri gerçek kot planında belirlenir.

  3. Pompa grubu

    Görev paylaşımı ve gerçek çalışma noktası.

  4. Basma hattı / vanalar

    Kot, hat kaybı ve bakım erişimi.

  5. Çıkarma yolu

    Pompa çıkarma yolu: uygun kaldırma düzeni ve erişim korunur.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz terfi haznesi, seviyeler ve pompa çıkarma yoluÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Çıkarma yoluGirişDurdurmaBaşlatmaYüksek alarmPompaBasma hattı1Atık su girişi2Hazne / seviyenoktaları3Pompa grubu4Basma hattı /vanalar5Çıkarma yolu

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Pompa paylaşımı ve alarm kontrolü

Örnek tablo seçilen düzenin gerçek debi ve kontrol verileriyle doldurulur.

Alarmın ulaşacağı işletme sorumlusu

Ad / görev, iletişim yolu, yedek kişi, enerji kesintisinde alarm davranışı ve beklenen müdahale zamanı işletmeyle doldurulur.

DurumGörevli–yedekliDönüşümlüBirlikte çalışma
Normal
Görevli pompa; yedeğin izin ve hazır bilgisi kaydedilir.
Sırayla çalışma ve başlatma/duruş ayarları kontrol edilir.
Aktif pompa sayısı ve normal yük kapasitesi yazılır.
En yüksek giriş
Görevlinin debisi ve gerekiyorsa destek görevi belirlenir.
Pik durumda yalnız sıra değişimi yeterli kabul edilmez; gereken pompa sayısı belirlenir.
Eşzamanlı çalışmada ortak hat ve gerçek toplam debi değerlendirilir.
Bir pompa arızası
Yedeğe geçiş ve kalan kapasite test edilir.
Arızalı pompanın dışlanması ve kalan görev kontrol edilir.
Kalan kapasiteyle tahliye sınırı ve müdahale planı yazılır.

İki pompa tek başına kesintisizlik garantisi değildir; ortak enerji/kontrol etkisi ve taşkın müdahalesi ayrıca değerlendirilir.
