Atık Su Terfi Odası Havalandırması

Terfi kuyusu, teknik oda ve bakım alanının hava yollarını ayrı tasarlıyoruz. SCA Mühendislik, fan ve kontrol kapsamını yetkili gaz riski değerlendirmesiyle koordine ediyor; havalandırma teslimini giriş izni sürecinden ayrı açıklıyor.

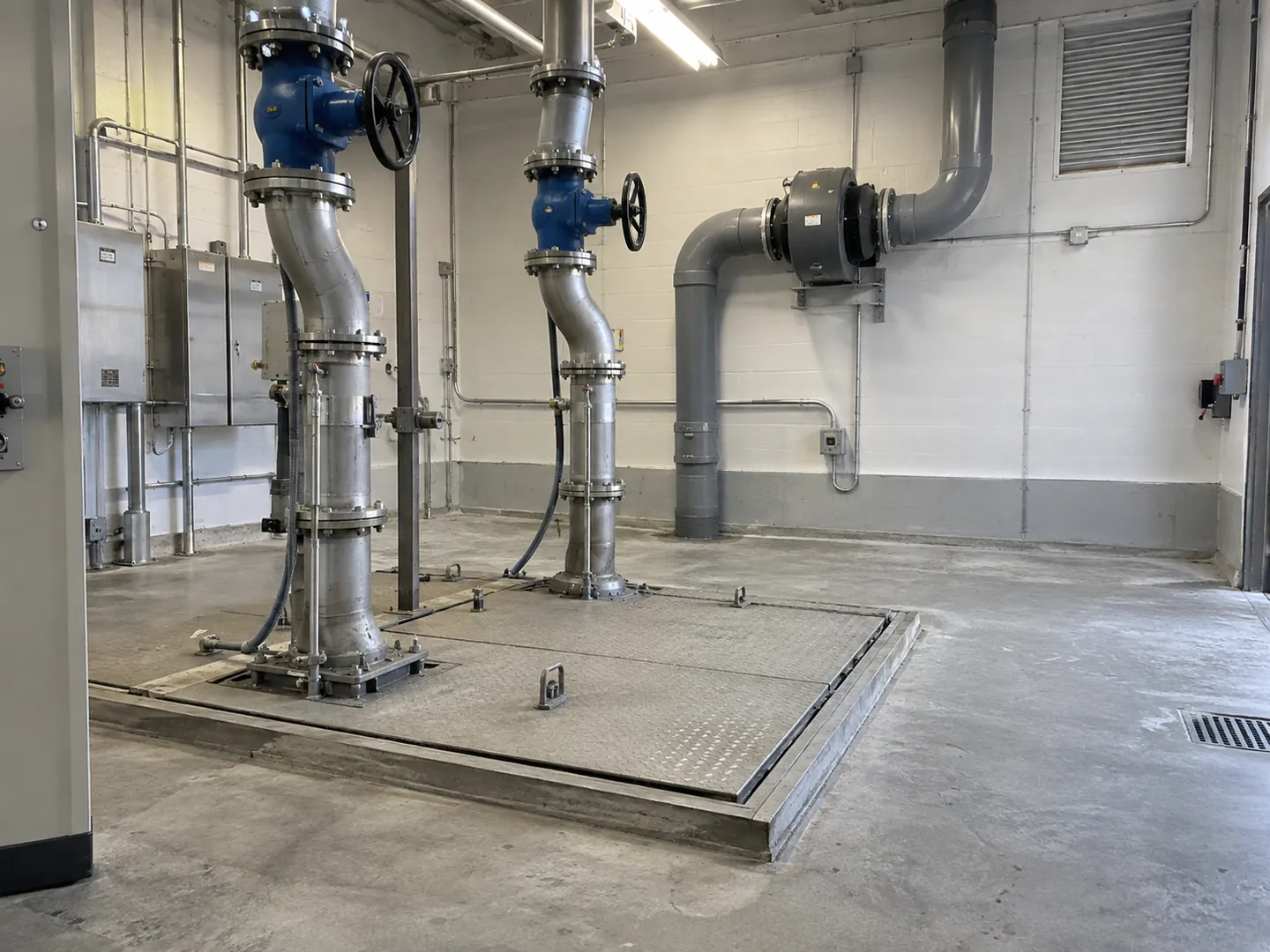

Kapalı atık su terfi hacminde ayrı egzoz kanalı ve taze hava girişini gösteren temsili mekanik havalandırma.
Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

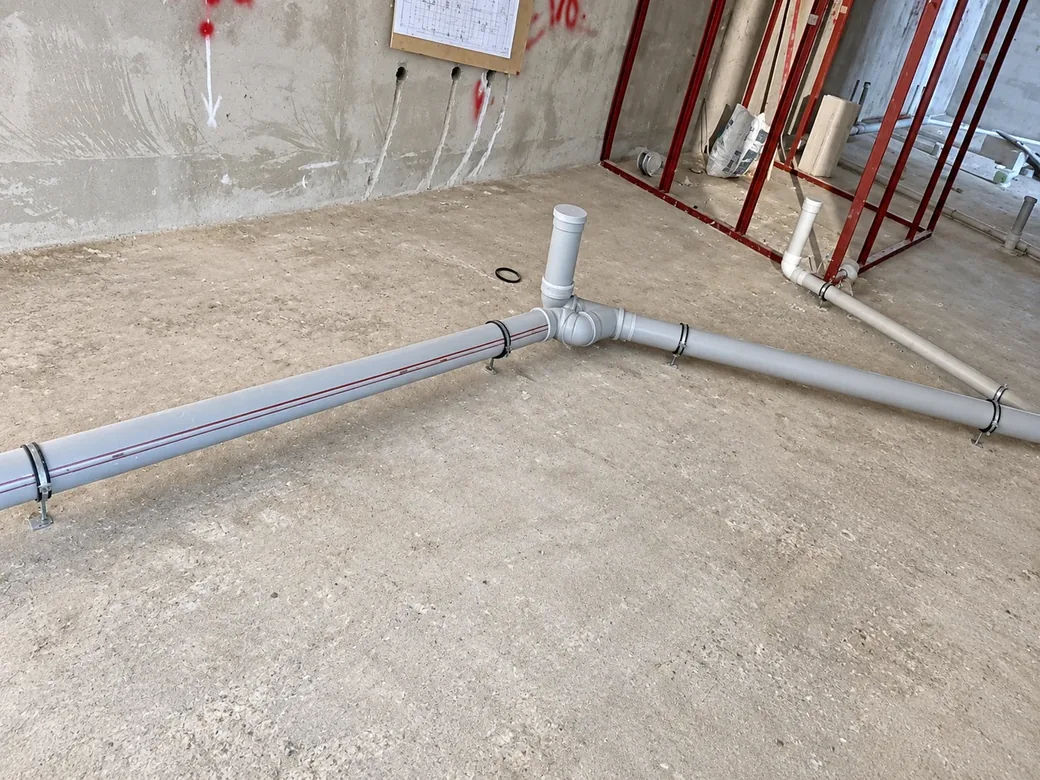

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Havalandırma teslimi ve giriş sorumluluğu

Ekipman seçimi gaz riski ve saha erişimi bilgileriyle yapılır. Güvenli giriş kararı yetkili işletme sürecindedir.

Hizmette ele alınan işler

  • Kuyu, oda ve geçişlerin hava yolu planı
  • Teklifte belirtilen fan, kanal ve kontrol uygulaması
  • Debi, montaj ve alarm kayıtlarının teslimi

Kapsamın sınırları

  • Gaz ölçümü, giriş izni ve kurtarma prosedürü ayrı yetkili süreçtir.
  • Koku veya çalışan fan güvenlik ölçütü değildir.
  • Ekipman koruma sınıfı yetkili risk girdisi olmadan kesinleştirilmez.

Kuyu, oda ve güvenli işletme aynı keşfe girer.

Maliyet; hacimlerin bağlantısı, gereken debi, kanal güzergâhı, korozyona uygun malzeme ve kontrol altyapısına göre değişir. Fan seçiminin yanı sıra besleme açıklıkları, alarm geri bildirimi ve bakım erişimini de teklif kapsamına katıyoruz. Gaz riski veya sınıflandırma bilgisi yoksa ekipman için kesin seçim yapmıyoruz. Koku kontrolü gerekiyorsa bu bölümü havalandırma ve güvenli çalışma düzeninden ayrı teknik kalem olarak tanımlıyoruz.

  • Kuyu-oda bağlantısı ve hava yolu
  • Malzeme ve ekipman uygunluğu
  • Alarm ve geri bildirim altyapısı
  • Kanal güzergâhı ile servis erişimi

Teklif İçin Gerekli Bilgiler

  • Kuyu ve oda planı ile kapak yerleşimi
  • Atık su kaynağı ve işletme düzeni
  • Yetkili risk ve gaz ölçüm bilgileri
  • Mevcut fan, çıkış ve erişim fotoğrafları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Terfi kuyusunun havalandırmasıyla personelin girdiği teknik odanın havalandırması aynı görev değildir. Kapalı kapaklar, boru geçişleri ve ekipman bölmeleri hava hareketini değiştirir. Keşifte bu bağlantıları işaretliyor, egzozun nereden alınacağını ve yerine gelecek havanın hangi yoldan ulaşacağını gösteriyoruz. Kısa devre yapan bir hava yolu, fan debisi yeterli görünse bile riskli bölgede gereken havalanmayı oluşturmayabilir.

Atık suyla ilişkili hacimlerde koku, tek başına güvenliğin göstergesi olarak kullanılamaz. İşletmenin risk değerlendirmesi ve gaz algılama planı, ekipman seçimine girdi olmalıdır. Korozyon, kirlenme ve servis erişimi de uzun süreli işletmeyi etkiler. Bu nedenle egzoz çıkışını çevredeki hava emişlerinden ayırıyor; kontrol mantığını, arıza bildirimi ve bakım koşullarıyla birlikte hazırlıyoruz. Sabit hava değişim sayısıyla her terfi odasını aynı kabul etmiyoruz.

Hacimleri ayırın
Kuyu, teknik oda ve bakım bölgesini ayrı tanımlıyoruz. Egzozun kaynakla ilişkisini, kapak ve geçişlerden taşınan havayı birlikte inceliyoruz.
Kokuya güvenmeyin
Güvenlik değerlendirmesini hissedilen kokuya bağlamıyoruz; gaz riski, ölçüm ve kapalı hacim çalışma düzeninin ayrı sorumluluklarını baştan belirliyoruz.
Arızayı görünür yapın
Fan komutu ile gerçek çalışmayı aynı kabul etmiyoruz. Geri bildirim ve arıza kaydını işletmenin izleyebileceği bir kontrol düzenine katıyoruz.
Dairesel havalandırma kanallarını tavandaki askılara monte ettik.
SCA uygulama fotoğrafı

Yapı Kredi Bomontiada — dairesel havalandırma kanalı montajımız; genel uygulama, terfi odası değildir.

Yapı Kredi Bomontiada

Kaynaktan güvenli çıkışa hava yolu

Normal çalışmada kuyu ve odanın hava hareketini ayrı izliyoruz. Egzoz noktasını, besleme açıklığını ve çıkış konumunu plan üzerinde gösteriyoruz. Kapaklar kapalıyken oluşan gerçek koşulu kontrol ederek fanın havayı doğrudan egzoza döndürmesi yerine tasarlanan hacimde dolaştırmasını hedefliyoruz.

  • Kuyu ve oda sınırları
  • Besleme-egzoz hava yolu
  • Dış emişlerle çıkış ilişkisi

Seçimi ve Kapsamı Etkileyen Veriler

Kaynak

İncelenen bilgi
Kuyu ve oda bağlantıları
Karara etkisi
Hacimleri ayrı tanımlayıp egzoz noktasını kirletici kaynağına ve erişim bölgesine göre belirliyoruz.

Risk

İncelenen bilgi
Gaz ve giriş değerlendirmesi
Karara etkisi
Fan korumasını ve izleme ihtiyaçlarını yetkili risk değerlendirmesinin girdileriyle seçiyoruz.

Erişim

İncelenen bilgi
Kapak ve ekipman sökme yolu
Karara etkisi
Bakımı kontrolsüz kapalı hacim girişine zorlamayan yerleşim seçeneklerini önceliklendiriyoruz.

Kontrol

İncelenen bilgi
Alarm ve çalışma geri bildirimi
Karara etkisi
Fan komutundan ayrı gerçek çalışma durumunu işletmenin görebileceği şekilde tanımlıyoruz.

Sistem Seçiminde Teknik Koşullar

Kuyu havası ile oda havasını ayrı değerlendirin

Kuyu ve personelin bulunduğu teknik oda farklı hava görevleridir. Kapak ve geçişler ayrı işaretlenir; yalnız oda hacmi kullanılarak kaynak ve erişim ilişkisi atlanmaz.

Gaz riskine göre ekipman uygunluğu sorgulanır

Gaz riski ve gerekli ekipman sınıflandırması yetkili değerlendirmeyle sağlanır. Fan, elektrik elemanı ve malzeme bu girdilerle seçilir; aynı koruma sınıfı her odaya atanmaz.

Kapalı hacim girişi fanla otomatik güvenli olmaz

Çalışan fan güvenli giriş izni değildir. Gaz ölçümü, yetkili karar ve acil durum düzeni işletme sürecinde ayrıca yönetilir; havalandırma durumu bu karara veri sağlar.

Kısa devre hava hareketini önleyin

Besleme egzoza kısa yoldan ulaşırsa uzak bölgeler yeterince havalanmayabilir. Bölmeler ve ekipman engelleri gerçek yerleşimde incelenir; toplam debi tek kontrol değildir.

Korozyon ve bakım erişimi birlikte seçilir

Nem ve kirletici koşulları malzeme seçimiyle bakım erişimini birlikte etkiler. Fan sökme yolu planlanır; servis kontrolsüz kapalı hacim girişine zorlayacak şekilde bırakılmaz.

Koku giderimi ile güvenli tahliyeyi karıştırmayın

Koku filtresi gaz riski değerlendirmesinin yerine geçmez. Ek dirençte debi ve çıkışın çevre etkisi tekrar incelenir; kokunun azalması güvenli atmosfer kanıtı sayılmaz.

Kuyu havası ile oda havasını ayrı değerlendirin — ayrıntılar

Atık su kaynağı kapalı bir kuyu içindeyken teknik odanın ölçüsü bütün kirletici davranışını tanımlamaz. Kapağın sızdırmazlığı ve boru geçişleri odanın kuyuya bağlantısını değiştirebilir. Tasarımda iki hacmin hava yollarını ayrı gösteriyoruz. Kirleticiyi personel alanına taşıyarak sonra uzaklaştıran bir düzen yerine kaynak ve erişim bölgesinin ilişkisini inceliyoruz. Yalnız odanın hacmini kullanarak debi belirlemek bu ayrımı kaçırabilir.

Kontrol: Kuyu, teknik oda ve bağlantı açıklıkları keşif planında ayrı işaretlenmeli; egzozun hizmet ettiği hacim net olmalıdır.

Gaz riskine göre ekipman uygunluğu sorgulanır — ayrıntılar

Atık su hacminin risk değerlendirmesi, gaz oluşumu ve olası tehlikeli atmosferi belirlemek için gereklidir. Her odada otomatik olarak aynı fan veya aynı koruma sınıfını seçmiyoruz. İşletmenin değerlendirmesine ve uzman ekipman önerisine göre motor, elektrik elemanları ve malzeme uygunluğunu ele alıyoruz. Belirli bir patlayıcı ortam sınıfını kaynaksız atamak yerine sınıflandırmanın tasarım girdisi olarak sağlanmasını istiyoruz.

Kontrol: Ekipman seçimi öncesinde gaz riski ve gerekli sınıflandırma yetkili değerlendirmeyle belirlenmeli; koruma sınıfı gelişigüzel yazılmamalıdır.

Kapalı hacim girişi fanla otomatik güvenli olmaz — ayrıntılar

Çalışan fan, oksijen ve kirletici koşullarının personel için uygun olduğunu tek başına kanıtlamaz. Ölçüm, giriş izni ve acil durum düzeni ayrı işletme sorumluluklarıdır. Biz tasarımda havalandırmanın hangi koşulda çalışacağını ve çalışma bilgisinin nasıl izleneceğini açıklıyoruz. Bakım kapağının açılması veya pompa sökümü gibi değişikliklerin risk değerlendirmesine dâhil edilmesini isteriz; ekipman teslimini giriş güvenliği belgesi gibi sunmayız.

Kontrol: Havalandırma durumu gaz ölçümü, yetkili giriş kararı ve acil durum planından bağımsız bir güvenlik garantisi sayılmamalıdır.

Kısa devre hava hareketini önleyin — ayrıntılar

Besleme açıklığı egzoza çok yakın veya kolay bir hava yolu üzerindeyse uzak bölgeler yeterince havalanmayabilir. Oda içinde ekipman, boru ve bölmelerin yarattığı akış engellerini inceliyoruz. Besleme ve emiş noktalarını yerleşime göre değerlendirip gerekli ölçüm noktalarını tanımlıyoruz. Toplam fan debisiyle yetinmeden hava yolunun tasarlanan bölgelere ulaştığını kontrol etmek, kapasite artışına gitmeden önce önemli bir tasarım adımıdır.

Kontrol: Besleme-egzoz arasındaki kolay geçiş ve ekipmanın arkasında kalan bölgeler gerçek yerleşim üzerinden kontrol edilmelidir.

Korozyon ve bakım erişimi birlikte seçilir — ayrıntılar

Atık su kaynaklı kirleticiler ve nem, fan ile kanalın malzeme uygunluğunu etkileyebilir. Üreticiye gerçek kullanım koşullarını bildiriyor, gövde ve bağlantı seçeneklerini buna göre değerlendiriyoruz. Temizleme kapağı ve cihaz sökme alanını projede ayırıyoruz. Ulaşılamayan bir fanın bakımını işletme sırasında yapmak daha zor olur. Ürün değişimi için gereken yolun kapalı hacme kontrolsüz giriş gerektirmemesi ayrıca değerlendirilmelidir.

Kontrol: Fan ve kanal malzemesi kullanım koşuluna göre doğrulanmalı; servis erişimi ve sökme yolu montajdan önce gösterilmelidir.

Koku giderimi ile güvenli tahliyeyi karıştırmayın — ayrıntılar

Egzozun komşu yapı veya hava emişine etkisi için ek filtrasyon değerlendirilebilir. Ancak koku kontrol kademesi gaz risk değerlendirmesinin yerine geçmez. Gaz türüne uygun medya seçimini ve fan üzerindeki ilave basınç kaybını ayrı hesaplıyoruz. Filtre eklenince düşen debinin tasarlanan havalandırmayı zayıflatmaması gerekir. Çıkış yerini de inceleyerek kokuyu bir noktadan başka bir kullanıcı alanına taşımayan bir düzen hedefliyoruz.

Kontrol: Koku filtresi eklenirse debi tekrar kontrol edilmeli; güvenli çalışma koşulları yalnız koku azalmasıyla değerlendirilmemelidir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Kuyu, oda ve bakım alanı bağlantısı

Kavramsal şema hava ve kapak ilişkisini gösterir; gerçek oda geometrisi veya güvenli giriş düzeni değildir.

Örnek ayrı hacimler

Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.

Besleme, egzoz ve kapak konumları saha risk değerlendirmesi ile gerçek planda belirlenir.

  1. Terfi kuyusu

    Kirletici kaynak hacmi

  2. Teknik oda

    Ekipman ve oda hava yolu

  3. Bakım alanı

    Personel erişimi ve çalışma sınırı

  4. Besleme havası

    Tanımlanan giriş yolu

  5. Egzoz çıkışı

    Dış emişlerden ayrılan tahliye

Bağlantılar

  • Terfi kuyusu öğesinden Teknik oda öğesine bağlantıKapak / geçiş ilişkisi
  • Bakım alanı öğesinden Terfi kuyusu öğesine bağlantıYetkili kapak erişimi
  • Besleme havası öğesinden Teknik oda öğesine bağlantıBesleme
  • Teknik oda öğesinden Egzoz çıkışı öğesine bağlantıOda egzozu
  • Terfi kuyusu öğesinden Egzoz çıkışı öğesine bağlantıAyrı kaynak egzozu değerlendirmesi
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Örnek ayrı hacimlerÖlçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Terfi kuyusu → Teknik oda · Kapak / geçiş ilişkisiBakım alanı → Terfi kuyusu · Yetkili kapak erişimiBesleme havası → Teknik oda · BeslemeTeknik oda → Egzoz çıkışı · Oda egzozuTerfi kuyusu → Egzoz çıkışı · Ayrı kaynak egzozu değerlendirmesi1Terfi kuyusu2Teknik oda3Bakım alanı4Besleme havası5Egzoz çıkışı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Komut ile gerçek çalışma aynı kayıt değildir

Temsili kayıt düzeni ürünün desteklediği sinyallere göre doldurulur; gerçek fan arıza sonucu içermez.

AlanKaydedilecek işlev
Fan komutu
Kontrolden verilen çalışma / durdurma isteği
Gerçek geri bildirim
Ürün ve tasarımda doğrulanan çalışma sinyali; komuttan ayrı
Alarm alıcısı
İşletmede bildirimi izleyecek görev / kanal
Kesinti / arıza
Enerji veya çalışma hatasında beklenen bildirim ve test sonucu
Erişim kararı
Yetkili işletmenin gaz ölçümü ve giriş süreciyle vereceği karar

Kontroller ve teslim

Teslim kaydı ile güvenli giriş süreci

Her işin sorumlusu teklif ve işletme planında açık yazılır; yeni sertifika taahhüdü eklenmez.

İş / kayıtKapsamSorumlu süreç
Debi kaydı
Ölçüm koşulu ve hizmet edilen hava yolu
Teklifte atanmış havalandırma uygulayıcısı
Montaj kaydı
Model, malzeme, kapak ve servis erişimi
Mekanik uygulama ve ilgili uzman koordinasyonu
Kontrol kaydı
Komut, geri bildirim ve alarm testi
Kontrol uygulayıcısı / işletme
Gaz ölçümü
Giriş koşullarının ilgili ölçümle değerlendirilmesi
Yetkili gaz ölçümü ve işletme süreci
Giriş izni
Yetkili personel ve çalışma / acil durum düzeni
İşletmenin yetkili giriş süreci
Risk değerlendirmesi
Atmosfer, ekipman ve erişim risk girdileri
İlgili yetkili uzman ve işletme

Kontroller ve Teslim

Hacim ve bağlantı kontrolü

Kuyu kapağı, oda bölmeleri ve besleme açıklıklarını projeyle karşılaştırıyoruz. Havanın hangi bağlantılardan taşındığını yerleşim üzerinde kontrol ederek hedeflenen hava yolunu işletme ekibiyle birlikte doğruluyoruz.

Debi ve hava yolu

Hat debisini ve fan çalışma koşulunu kaydediyoruz. Ölçümleri kapakların belirlenen konumunda yapıp sistemin normal işletme düzenini hangi koşullarda temsil ettiğini teslim kayıtlarına ekliyoruz.

Arıza senaryosu

Fan komutu, geri bildirim ve alarm arasındaki ilişkiyi kontrol ediyoruz. Enerji kesintisi veya çalışma hatasında işletmeye ulaşacak bildirimi, ilgili yetkililerin izleyeceği kontrol planıyla karşılaştırıyoruz.

Bakım devri

Servis alanlarını ve cihaz sökme yolunu gösteriyoruz. Havalandırma bakımının giriş izni ve gaz ölçümü prosedürlerinden ayrı yönetilemeyeceğini açıklayıp yetkili ekiplerin sorumluluklarını teslim dosyasına ekliyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. HSE — Kapalı hacimlerde risk ve giriş değerlendirmesi
  2. HSE — Güvenli kapalı hacim çalışması rehberi
  3. Camfil — Hedef gazlara göre moleküler filtreler

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Odaya fan koymak kuyuya giriş için yeterli mi?

Hayır. Kapalı hacimde gaz ve oksijen koşulları, yetkili giriş değerlendirmesi ve acil durum planı ayrıca ele alınmalıdır. Havalandırma bu düzenin bir parçasıdır; giriş izninin yerine geçmez. Biz ekipmanın çalışma ve arıza bilgisini görünür yaparız. İşletmenin ölçüm ve erişim prosedürünü yetkili ekibiyle birlikte tanımlamasını isteriz.

Koku yoksa tehlike de yok mu?

Hissedilen koku güvenli atmosferin ölçüsü değildir. Atık su hacmindeki riskler kaynağa, çalışma durumuna ve hava hareketine göre değişebilir. Güvenlik kararının ilgili gaz ölçümleri ve risk değerlendirmesiyle verilmesi gerekir. Tasarımda koku kontrolünü havalandırma ve giriş prosedüründen ayrı tanımlıyor; sadece kokunun azalmasını güvenlik kanıtı gibi kullanmıyoruz.

Her terfi odasında aynı hava değişim sayısı kullanılabilir mi?

Hacim, kuyu bağlantısı, kaynak koşulları ve işletme şekli farklıdır. Bu yüzden tek bir sabit sayı üzerinden tüm odalara fan seçmiyoruz. Hedef hava yolu ve risk değerlendirmesi girdilerini birlikte ele alıyoruz. Kapak durumu, besleme noktası ve ekipman yerleşimi de toplam fan debisinin sahadaki etkisini değiştirebilir.

Karbon filtresi gerekli olur mu?

Egzozun çevreye etkisi ve hedef gazlar incelendikten sonra koku kontrolü değerlendirilebilir. Her terfi odasına otomatik karbon filtresi eklemek doğru değildir. Uygun medya ve fan üzerindeki ilave direnç birlikte seçilmelidir. Filtre, kapalı hacim güvenliği değerlendirmesinin yerine geçmez; bakım ve değişim koşulları da tasarımın parçasıdır.

Sistem tesliminde gaz güvenliği sertifikası veriliyor mu?

Havalandırma teslim dosyasında debi, montaj ve kontrol kayıtları yer alır. Kapalı hacme giriş güvenliği, gaz ölçümü ve risk değerlendirmesi ilgili yetkili süreçler kapsamında yönetilir. Teklifte her testin ve belgenin sorumlusunu açıkça belirleriz; ekipman teslimi tek başına personelin güvenli giriş kararı değildir.
