Buhar ve Kondens Dönüş Hattı Kurulumu

Buhar beslemesi ve kondens dönüşü ayrı devrelerdir. Prosesin gerçek ihtiyacı ve dönüş noktası birlikte değerlendirilerek kurulum kapsamı hazırlanır.

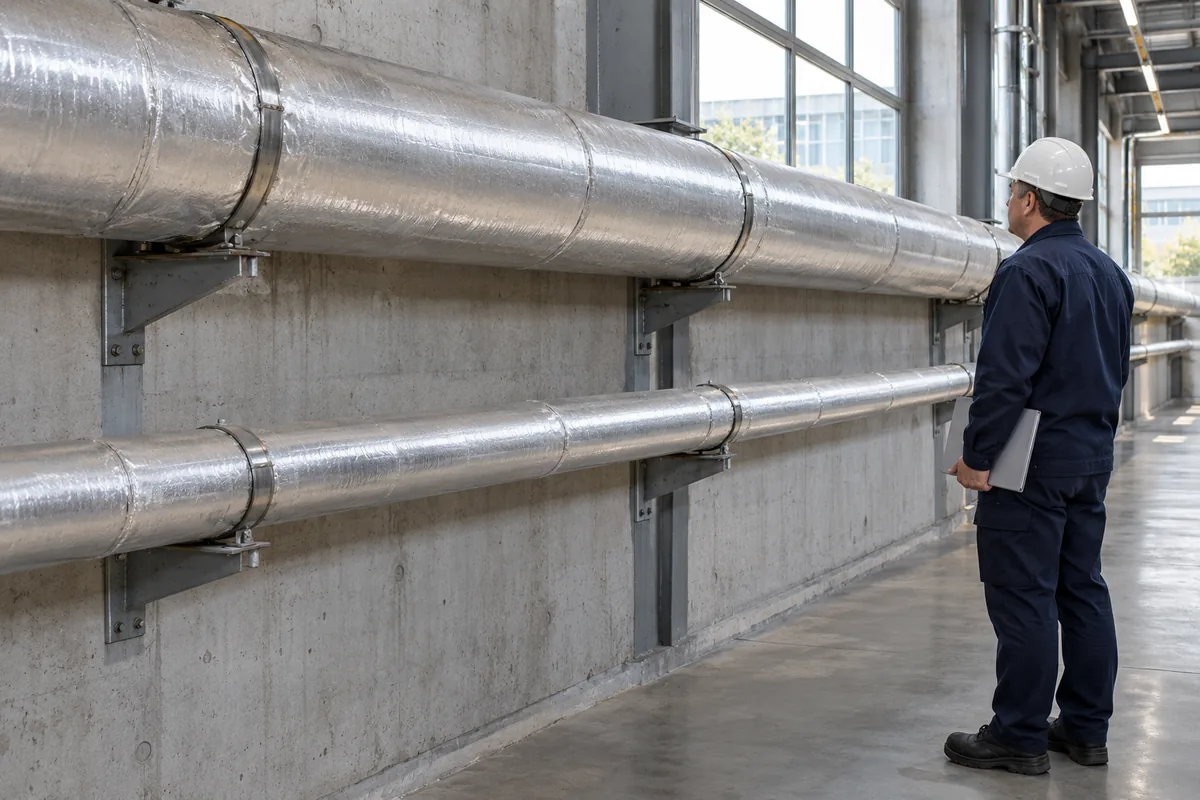

Fabrika servis koridorundaki birbirinden ayrı iki yalıtımlı boru güzergâhını gözlemleyen teknisyen.
Kavramsal hizmet görseli: Fabrika servis koridorundaki birbirinden ayrı iki yalıtımlı boru güzergâhını gözlemleyen teknisyen.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Hat kurulumu ve bağlantı projesi

Hizmette ele alınan işler

  • Tüketici ve ortak kaynak/dönüş koşullarının incelenmesi
  • Güzergâh, yardımcı ekipman, taşıyıcı ve erişim planı
  • Kararlaştırılan etap ve kabul kontrolleri

Kapsamın sınırları

  • Mevcut kondenstopların durum etüdü ayrı hizmettir.
  • Makine paketi ve saha temini gerçek belgelerle ayrı gösterilir.
  • Genel boru ölçüsü veya ölçülmemiş tasarruf sonucu verilmez.

Besleme ve Dönüş İşini Aynı Kapsamda Görün

Teklifte buhar beslemesiyle kondens dönüşü ayrı işlevleriyle gösterilir. Yardımcı ekipman, taşıyıcı düzen, yalıtım, erişim ve bağlantı koordinasyonu değerlendirilir. Mevcut hattın korunmasına ilişkin karar inceleme sonucu verilmelidir. Makine üreticisi, kaynak işletmesi ve saha tesisatının sorumlulukları açık yazıldığında yatırımcı hangi işin tamamlanacağını ve hangi verinin başka taraftan beklendiğini görür. Prosesin doğrulanmamış kapasite artışı veya ölçülmemiş enerji tasarrufu teklifin kesin sonucu olarak belirtilmez.

  • Tüketici ve hat bağlantılarının kapsamı
  • Kondens dönüşü ve yardımcı ekipman
  • Güzergâh, taşıyıcı ve yapı erişimi
  • Etap, kontrol ve işletmeye teslim işleri

Teklif İçin Gerekli Bilgiler

  • Buhar kullanan makine listesi ve ürün belgeleri
  • Mevcut besleme ve kondens dönüş şeması
  • Makine konumu, kot ve erişim bilgileri
  • Çalışma programı ve kesinti koşulları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Buhar hattının güzergâhını makineye ulaşacak biçimde çizmek, bütün sistem kararlarını tamamlamaz. Prosesin hangi koşullarda buhar istediği ve oluşan kondensin hangi noktaya döneceği belirlenmelidir. Mevcut ana hat, yeni tüketici ve dönüş devresi arasındaki ilişki kayıt altına alınır. Buhar ve kondens hatlarının görevleri, farklı işletme koşulları dikkate alınarak aynı şemada ayrı gösterilir.

Bu çalışma yeni hat kurulumu veya mevcut hattın belirli bir tüketiciye göre revizyonuna odaklanır. Mevcut kondenstopların durum etüdü ayrı hizmettir. Proje, makine üreticisinin bağlantı gereksinimleriyle tesisin işletme kayıtlarını karşılaştırır. Tek bir genel boru ölçüsü veya bütün uygulamalara ortak yerleşim kuralı kullanılmaz. Teslim, seçilen güzergâhı, bağlantı sınırını, yardımcı ekipmanları ve kararlaştırılan kabul kontrollerini içerir.

Proses girdisi belirleyicidir
Makinenin gerçek buhar gereksinimi, cihaz belgesi ve işletme programıyla birlikte değerlendirilir.
Dönüş ayrı bir devredir
Kondensin toplanması ve dönüş koşulları besleme hattından bağımsız görevleriyle planlanır.
Hareket ve erişim düşünülür
Hat yerleşimi, sıcak işletmedeki hareket ve ekipman bakım erişimiyle birlikte incelenir.

Mevcut buhar altyapısına yeni tüketici

Yeni makine bağlanırken ana hattın mevcut tüketicileri ve dönüş sistemi birlikte incelenir. Makine belgesindeki gereksinimle tesisin gerçek kaynak bilgisi karşılaştırılır. Bağlantı işi, makine paketinde bulunan bileşenlerle sahada kurulacak bileşenleri ayrı göstererek teklif kapsamını netleştirir.

  • Makine bağlantı belgesi
  • Kaynak ve tüketici listesi
  • Kondens dönüş noktası

Seçimi ve Kapsamı Etkileyen Veriler

Proses ihtiyacı

İncelenen bilgi
Makine belgesi ve çalışma programı.
Karara etkisi
Besleme ve yardımcı ekipman seçim girdilerini belirler.

Dönüş noktası

İncelenen bilgi
Kot, bağlantı ve ortak devre koşulları.
Karara etkisi
Kondens dönüş düzenini etkiler.

Güzergâh

İncelenen bilgi
Mevcut ana hat, yapı erişimi ve taşıyıcı sınırları.
Karara etkisi
Yeni hat ve korunacak bölümlerin ayrımını oluşturur.

İşletme planı

İncelenen bilgi
Kesinti sınırı ve makine tarafı sorumlulukları.
Karara etkisi
Uygulama etabı ve kabul koordinasyonunu değiştirir.

Sistem Seçiminde Teknik Koşullar

Tüketici ve çalışma koşulları

Tüketici model ve çalışma programı kaynak verisiyle karşılaştırılır; makine tarafı işleri saha montajından ayrılır.

Besleme güzergâhı ve drenaj yaklaşımı

Buhar besleme güzergâhı ana hat, tüketici ve kotlarla incelenir; yeni ve korunacak bölümler ile yardımcı ekipman ayrı gösterilir.

Kondens dönüş koşulları

Kondens tüketici çıkışından ortak dönüş noktasına kadar ayrı değerlendirilir; ek ekipman ihtiyacı gerçek kot ve koşula bağlanır.

Boru hareketi ve taşıyıcı düzen

Hat hareketi ve taşıyıcı düzenin sorumluları belirlenir; mevcut askı görünüşle uygun sayılmaz, makine bağlantı yükü ayrıca ele alınır.

Yardımcı ekipman ve bakım erişimi

Vana, süzgeç ve kondenstop görevleri makine paketi ve saha temini olarak ayrılır; bakım/değişim erişimi tasarıma girer.

Kademeli kabul ve işletme kaydı

Mekanik tamamlanma, kontrollü gözlem ve açık kusurlar ayrı kaydedilir; denenmeyen koşul ve sonraki etap kendi kapsamıyla belirtilir.

Tüketici ve çalışma koşulları — ayrıntılar

Buhar kullanan ekipmanın model bilgisi, bağlantı gereksinimleri ve çalışma programı toplanır. Yeni tüketici ile mevcut tüketicilerin hangi dönemlerde birlikte çalıştığı değerlendirilir. Kaynağın etiket bilgisi tek başına gerçek kullanım koşullarının tamamını açıklamaz. Proje dosyası üretici girdilerini, işletme kayıtlarını ve eksik verileri ayrı gösterir; makine tarafının tamamlayacağı işler saha tesisatı kapsamında yapılmış gibi sunulmaz.

Kontrol: Makine gereksinimi ve gerçek kullanım programı bağlantı dosyasında yer alıyor mu?

Besleme güzergâhı ve drenaj yaklaşımı — ayrıntılar

Buhar hattının güzergâhı mevcut ana hat, tüketici yeri ve sahadaki kotlarla birlikte değerlendirilir. Hat üzerindeki yardımcı ekipman ve drenaj ihtiyacı gerçek proje koşullarına göre belirlenir. Erişilebilir olmayan bölüm veya eski uygulama hakkında kesin uygunluk varsayılmaz. Yerleşim dosyası hangi bölümün yeni kurulacağını ve hangi bölümün inceleme sonrası korunacağını gösterir; genel bir montaj ölçüsü bütün tesislere uygulanmaz.

Kontrol: Güzergâh ve yardımcı ekipman kararı gerçek kot ve tüketici bilgisiyle eşleşiyor mu?

Kondens dönüş koşulları — ayrıntılar

Kondens hattının görevi ve bağlanacağı dönüş noktası besleme hattından ayrı tanımlanır. Tüketici çıkışı, kullanılan kondenstop ve ortak dönüş devresinin ilişkisi incelenir. Yerçekimiyle dönüş veya ek ekipman gereksinimi ancak gerçek kot ve işletme koşullarıyla değerlendirilir. Aynı ana hatta bağlı her tüketicinin aynı dönüş düzenini kullanabileceği varsayılmaz; farklı koşullar gösterilerek gerekli bağlantı kararı ürün belgeleriyle birlikte verilir.

Kontrol: Tüketici çıkışından ortak dönüş noktasına kadar koşullar ayrı gösterilmiş mi?

Boru hareketi ve taşıyıcı düzen — ayrıntılar

Sıcak işletme sırasında hatların hareketi, güzergâh ve taşıyıcı yerleşimiyle birlikte ele alınır. Buhar ve kondens hatlarının bağlantı noktaları farklı koşullarla karşılaşabilir. Mevcut askı veya yapı elemanının yeni tesisat için uygunluğu görünüşüne göre kabul edilmez. Proje, gereken taşıyıcı ve hareket değerlendirmesinin hangi tarafça yapılacağını gösterir; makine bağlantılarına aktarılacak yükler ve erişim sınırları uygulama koordinasyonuna alınır.

Kontrol: Taşıyıcı düzeni ve hareket değerlendirmesinin sorumluluğu belirlenmiş mi?

Yardımcı ekipman ve bakım erişimi — ayrıntılar

Vana, süzgeç, kondenstop ve diğer yardımcı ekipmanlar görevlerine göre listelenir. Makine paketinde bulunan bileşenlerle saha tesisatında sağlanacak olanlar aynı kalem gibi gösterilmez. Seçilen ürünün bağlantı ve bakım gereksinimleri gerçek yerleşimle karşılaştırılır. Kontrol ve değişim için gereken erişim tasarımın parçası olur; kurulum tamamlandığında ekipman etiketi, devre ilişkisi ve servis noktaları teslim dosyasına işlenir.

Kontrol: Yardımcı ekipmanın iş sınırı ve servis erişimi bağlantı planında görünür mü?

Kademeli kabul ve işletme kaydı — ayrıntılar

Kurulumun kontrol adımları gerçek hat malzemesi, ürün belgeleri ve kararlaştırılan proje koşullarıyla planlanır. Mekanik tamamlanma, kontrollü işletme gözlemi ve açık kusurlar birbirinden ayrılır. İşletme sorumlularıyla koordine edilen kabul kaydı hangi tüketicilerin değerlendirildiğini gösterir. Sonuç dosyası denenmeyen işletme koşullarını tamamlanmış saymaz; sonraki etap veya ayrı makine için gereken kontroller kendi kapsamıyla tanımlanır.

Kontrol: Kabul sonucu gerçek hat ve tüketici kapsamıyla izlenebiliyor mu?

Fabrika servis koridorundaki birbirinden ayrı iki yalıtımlı boru güzergâhını gözlemleyen teknisyen.

Ayrı hat güzergâhları ve servis koridoru. Farklı yüksekliklerde iki yalıtımlı boru görülüyor; gerçek görevleri bilinmediği için besleme veya kondens dönüş etiketi atanmaz.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

İki ayrı devrenin görevi

Kavramsal tüketici ve ortak dönüş ilişkisi

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek görev şemasıdır; gerçek boru geometrisi, çapı veya kondenstop bağlantı sırası değildir.

  1. Buhar kaynağı / ana hat

    Gerçek kaynak ve ortak tüketici koşulları

  2. Makine tüketicisi

    Modelin buhar ihtiyacı ve çıkış koşulu

  3. Ortak kondens dönüş noktası

    Kot ve dönüş devresi ayrıca incelenir.

Bağlantılar

  • Buhar kaynağı / ana hat öğesinden Makine tüketicisi öğesine bağlantıBuhar besleme görevi
  • Makine tüketicisi öğesinden Ortak kondens dönüş noktası öğesine bağlantıAyrı kondens dönüş görevi
Buhar beslemesiKondens dönüşü
Kaynak ve ana hattan tüketicinin gerçek buhar ihtiyacına ulaşan bağlantı değerlendirilir.
Tüketicide oluşan kondensin çıkışı, yardımcı ekipman ve ortak dönüş noktasının koşulları incelenir.
Makine gereksinimi, güzergâh ve drenaj ihtiyacı gerçek projeyle belirlenir.
Kot ve işletme koşuluna göre dönüş veya ek ekipman ihtiyacı ayrıca değerlendirilir.

Makine paketi ve saha kalemleri

Kurulum ve kondenstop etüdü

Yeni hat kurulumu veya tüketiciye göre hat revizyonu bu sayfanın kapsamıdır. Mevcut kondenstopların durum etüdü ve değişim önceliği ayrı hizmettir; gerekli bağlantı ortak planlanabilir.

KalemMakine paketindeSahada sağlanacak iş
Vana
Varsa gerçek model/paket belgesiyle ayrılır.
Gerekli ilave vana ve bağlantı kapsamı projede belirlenir.
Süzgeç
Varsa paket parçası ayrı kaydedilir.
Gerçek ürün ve hat koşuluyla gereken eleman ayrıca gösterilir.
Kondenstop
Tüketiciyle gelen bileşen varsa doğrulanır.
Gerekli saha bağlantısı ve bakım erişimi ayrı belirlenir.
Taşıyıcı
Makine bağlantısı yük sınırı ve taraf sorumluluğu teyit edilir.
Güzergâhın destek/hareket işi ilgili tarafla koordine edilir.
Yalıtım
Pakette yer alan kapsam belgeyle ayrılır.
Hat yalıtımı ve erişim gereksinimi teklif içinde açıklanır.

Kontroller ve teslim

Kontroller ve Teslim

Şema eşleşmesi

Besleme ve dönüş bağlantıları kararlaştırılan uygulama planıyla karşılaştırılır.

Ekipman kaydı

Kurulan yardımcı bileşenler görevleri ve ürün bilgileriyle dosyalanır.

İşletme gözlemi

Koordine edilen kabul koşullarında tüketici ve dönüş davranışları kaydedilir.

Teslim ve açık işler

Tamamlanan etaplar, kusurlar ve sonraki kontroller işletme dosyasında ayrılır.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Spirax Sarco — Layout of Condensate Return Lines
  2. Spirax Sarco — Steam Mains and Drainage
  3. Spirax Sarco — Pipe Expansion and Support

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Buhar hattı ile kondens hattı aynı ölçüde mi olur?

Böyle genel bir kabul yapılmaz. Hatların görevleri ve işletme koşulları farklıdır. Tüketici gereksinimi, dönüş düzeni ve gerçek proje girdileri üzerinden her hat ayrı değerlendirilerek bağlantı planında gösterilir.

Yeni makine mevcut buhar ana hattına bağlanabilir mi?

Mevcut kaynak, diğer tüketiciler ve makine gereksinimleri birlikte incelenmelidir. Ana hattın bulunması tek başına uygunluğu göstermez; yeni bağlantının kapsamı ve kondens dönüşü aynı proje değerlendirmesine alınır.

Bu hizmet kondenstop etüdüyle aynı mı?

Hayır. Buradaki kapsam hat kurulumu veya belirli tüketiciye göre revizyondur. Mevcut kondenstopların durum araştırması, bulguları ve değişim öncelikleri ayrı etüt hizmeti olarak ele alınır; gerekli bağlantı ortak planlanabilir.

Eski hattı uzatarak makine taşınabilir mi?

Yeni güzergâh, kot, hareket ve dönüş koşulları değerlendirilmelidir. Yalnız mevcut boruyu uzatmak üzerinden karar verilmez; korunacak bölüm ile yeni kurulacak bölüm gerçek saha ve ürün bilgileriyle ayrılır.

Teklif için makine üreticisinin hangi bilgisi gerekir?

Gerçek modelin bağlantı gereksinimleri ve planlanan çalışma düzeni başlangıç verileridir. Mevcut kaynak ve dönüş şemasıyla karşılaştırılır; eksik teknik bilgi ayrı doğrulama ihtiyacı olarak belirtilerek saha iş sınırı korunur.

BİRİMLERİ VE HESAP SINIRINI AYIRIN

Buhar ihtiyacı ile kondens tahliyesi iki ayrı kontroldür.

Tüketicinin ısı ihtiyacı, gereken buharın kütlesel debisini belirler. Kondenstopun iki yanındaki gerçek basınç ise kondensin boşalabilmesini etkiler. Kazan basıncının yüksek olması bu iki koşulun da sağlandığını göstermez; ölçüm noktası ve işletme yükü aynı dosyada belirtilmelidir.

01 / Isı yükünden kütlesel debiye

ṁ = 3.600 × Q̇ / Δhṁ: kg/h · Q̇: kW · Δh: kJ/kg

Kararlı bir tüketici için, dışarıya ısı kaybının ihmal edildiği enerji dengesidir. Δh, buharın giriş ve kondensin çıkış özgül entalpileri farkıdır. Gerçek basınç, sıcaklık, buhar kuruluğu ve seçilen hesap sınırıyla belirlenir; bütün tesislere ortak bir entalpi değeri verilmez. Buhar tablosunun basınç referansı kontrol edilir. Tablo bar(a) istiyorsa bar(g) değerine yerel atmosfer basıncı eklenir; gösterge basıncı doğrudan tabloya girilmez. kW bir ısı aktarım hızını, kg/h ise kütlesel debiyi anlatır.

Birim örneği: Tüketicide 120 kW aktarım ve yalnız bu örnek için 2.000 kJ/kg entalpi farkı kabul edilirse, 3.600 × 120 / 2.000 = 216 kg/h bulunur. Entalpi farkı bir katalog önerisi veya sabit buhar özelliği değildir.

Bu sonuç kazan kapasitesi veya boru çapı seçmez. İlk ısıtma yükü, hat kayıpları, eşzamanlı tüketiciler ve gerçek yük değişimi ayrıca değerlendirilir. Hacimsel debiye geçişte de buharın çalışma koşulundaki yoğunluğu ya da özgül hacmi gerekir; kg/h doğrudan m³/h olarak okunmaz.

02 / Kondenstopta kullanılabilir basınç farkı

Δp = pgiriş − pçıkışİki basınç aynı birim ve aynı referansta olmalıdır.

Giriş, kondenstop girişindeki gerçek işletme basıncıdır. Çıkış, kondenstop çıkışındaki toplam karşı basınçtır. Ortak dönüş hattının basıncı, yükselti ve akış kayıpları bu çıkış koşulunda değerlendirilir; aynı etkiler ikinci kez eklenmez.

Basınç örneği: Girişte 2,0 bar(g), çıkışta toplam 1,2 bar(g) varsa fark 0,8 bar olur. Pozitif fark tek başına yeterli tahliye kapasitesi kanıtı değildir; seçilen ürünün gerçek debi–basınç farkı verisi de gerekir.

Kontrol vanası kısılırken tüketicideki basınç düşebilir. Giriş basıncı toplam karşı basınca eşit veya daha düşükse, kondens tahliyesinin azalması/durması “stall” olarak anılır. Daha büyük bir buhar besleme borusu bunu tek başına çözmez. İlk çalışma ve düşük yük koşulları, yalnız tam yük basıncından ayrı kontrol edilir.

İki örneğin varsayımları birbirinden bağımsızdır; birlikte bir cihaz veya montaj seçimi oluşturmaz. Sahadaki yük ve basınçlar doğrulanarak gereken drenaj düzeni ve kabul kontrolleri yetkin ekipçe belirlenir. SCA ile görüşürken tüketici belgesini, besleme/dönüş şemasını ve mevcut işletme kayıtlarını paylaşabilirsiniz.
