Endüstriyel Basınçlı Hava Tesisatı

Endüstriyel basınçlı hava dağıtımı, makinenin gerçek debi/basınç ve kalite ihtiyacına göre planlanır. SCA Mühendislik pik tüketimi, soğuk hat bölgesini ve üretim dışı çalışmayı inceler; basınç ve kaliteyi kullanım noktasında doğrular.

Temsili basınçlı hava tesisatında kompresör, hava deposu, kurutucu-filtre grubu ve duvar üstü dağıtım hattı.

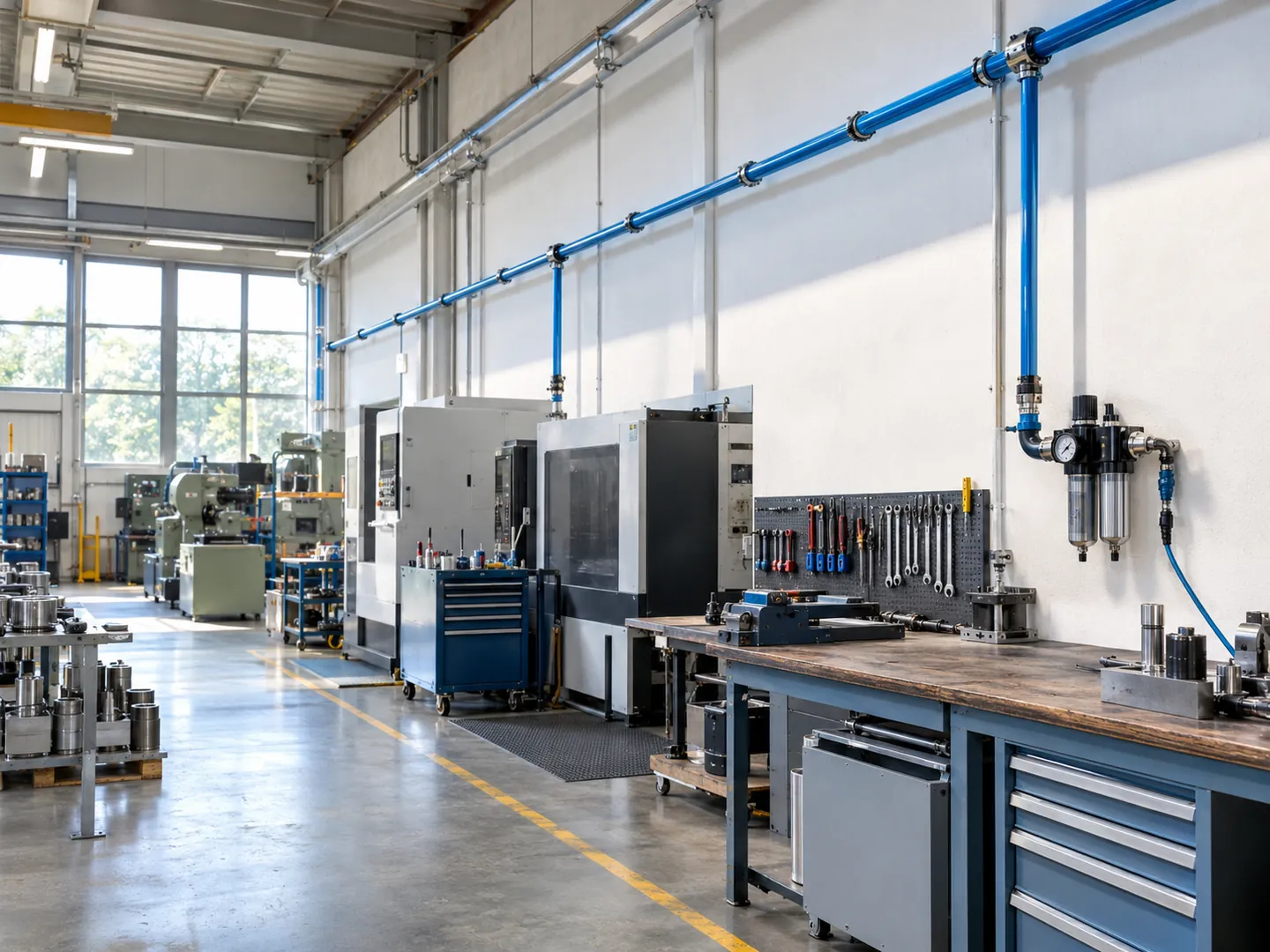

Hizmet konusunu açıklamak için SCA Mühendislik tarafından yapay zekâ ile üretilmiş temsili görselleştirme.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Dağıtım ve kullanım noktası kalitesi

Kaynak, hat, hava hazırlama ve kısa süreli talep ayrı değerlendirilir.

Hizmette ele alınan işler

  • Referans debi, eşzamanlı talep ve uç basıncı hesabı
  • Halka/branş, yerel depo, kurutucu/filtre ve tahliye kapsamı
  • Basınç, kalite ve üretim dışı çalışma kayıtlarının teslimi

Kapsamın sınırları

  • Kompresör etiketi kullanım noktasının bütün kalite gereksinimini kanıtlamaz.
  • Test ve örnekleme yöntemi gerçek ürün ve proses şartlarıyla belirlenir.

Dağıtım, hava kalitesi ve pik yük aynı teklif kapsamında çözülür

Maliyet ana/kol çapları ve boru sistemine ek olarak filtre, kurutucu, yerel depo ve kondens tahliyesinden etkilenir. Üretimin sürmesi gereken tesislerde etaplı bağlantı ve geçici hat gerekebilir. Kalite ölçümünün hangi kullanım noktalarında yapılacağını ve basınç testinin kapsamını açıkça yazarız. Kompresör büyütmeyi ilk seçenek yapmak yerine dağıtım kaybı, pik talep ve üretim dışı tüketimin maliyet üzerindeki etkisini birlikte araştırırız.

  • Boru sistemi, ana/kol çapları ve güzergâh
  • Kurutucu, filtre ve kalite gereksinimi
  • Yerel depo, tahliye ve ölçüm ekipmanı
  • Etaplı bağlantı, basınç/kalite testleri

Teklif İçin Gerekli Bilgiler

  • Kullanıcı listesi, referans debi ve pik süreler
  • Kaynak/uç basıncı ve mevcut dağıtım planı
  • Proses kalite ihtiyacı ve en düşük hat sıcaklığı
  • Kondens, kaçak, enerji ve üretim çalışma kayıtları

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Kompresör çıkışındaki iyi basınç, pnömatik cihazın girişinde aynı koşulu sağlamayabilir. Dar bağlantı, filtre veya uzun hat yüksek debide kaybı artırır. Kaybı telafi etmek için kaynak basıncını yükseltmek enerji ihtiyacını etkileyebilir. Hatları gerçek tüketim örüntüsüyle hesaplarız. Ring ana hat ve noktasal depo gibi çözümleri karşılaştırır; kısa süreli pik ihtiyacıyla sürekli üretim debisini aynı kapasite başlığına sığdırmayız.

Hava kalitesi yalnız yağlı veya yağsız kompresör seçimi değildir. Parçacık, su ve yağ için kullanımın gereken sınıfları ayrı belirlenir. Kurutucunun basınç çiy noktasını hattın göreceği en düşük sıcaklıkla karşılaştırırız. Boruda oluşan suyun hangi düşük noktadan tahliye edileceğini ve tahliye elemanının basınçlı hava kaybını planlarız. Dağıtımın yeniden kirletme ihtimalini değerlendirerek kaliteyi yalnız kompresör odasında ölçmeyiz.

Debinin referansını açıklıyoruz
Serbest hava kapasitesi ile basınç altındaki gerçek hacim debisini ayırıyor; mutlak basınç, sıcaklık ve ölçüm referansını hesap girdisinde açık tutuyoruz.
Basınç ve kaliteyi birlikte seçiyoruz
Boru kaybını, filtre/kurutucu direncini ve uç cihaz ihtiyacını aynı debide inceliyor; kaliteyi kaynaktan kullanım noktasına kadar izliyoruz.
Kondensi işletme davranışıyla çözüyoruz
Düşük noktaları ve çalışmayı durdurma koşulunu inceliyor; tahliye düzenini suyu uzaklaştırırken gereksiz hava kaybını sınırlayacak biçimde seçiyoruz.
Yüksek tavanlı endüstriyel üretim alanı ve hava kanalları

Üretim alanındaki hava dağıtım güzergâhı. Halka dağıtım ve yerel deponun görevleri kavramsal hat planında ayrılır.

Kısa aralıklarla çok hava isteyen makine

Makinenin tüketim süresini ve aynı anda çalışan diğer cihazları alıyoruz. Yerel boru kaybıyla kompresör kapasitesini ayırıyoruz. Noktasal hava deposu ve uygun dağıtım seçimini karşılaştırarak kısa süreli ihtiyacın bütün tesiste basınç düşürmesini ve gereksiz kaynak büyütmesini azaltacak çözümü kuruyoruz.

  • Pik debi ve tüketim süresi
  • Diğer kullanıcıların uç basıncı
  • Yerel depo ve hat kaybı

Seçimi ve Kapsamı Etkileyen Veriler

Talep

İncelenen bilgi
Cihaz referans debisi, pik süre ve eşzamanlılık
Karara etkisi
Sürekli kapasite, kol çapı ve yerel depolama gereksinimi ayrılır.

Basınç

İncelenen bilgi
Kaynak ve kullanım basınçlarıyla güzergâh kaybı
Karara etkisi
Darboğaz ve dağıtım düzeni kaynak basıncını artırmadan değerlendirilir.

Kalite

İncelenen bilgi
Parçacık, su, yağ ve minimum hat sıcaklığı
Karara etkisi
Filtre/kurutucu ve kullanım noktasındaki doğrulama kapsamı seçilir.

Kondens

İncelenen bilgi
Düşük noktalar, duruş ve tahliye düzeni
Karara etkisi
Su uzaklaştırma ile gereksiz basınçlı hava kaybı birlikte kontrol edilir.

Sistem Seçiminde Teknik Koşullar

Serbest hava debisi ile hat debisi farklıdır

Serbest hava debisi ve hat basıncındaki hacim debisi aynı referansa çevrilir.

Ring hat ve yerel depo aynı sorunu çözmez

Halka dağıtımın basınç kaybı görevi, yerel deponun kısa süreli pik göreviyle ayrılır.

Basınç çiy noktası atmosferik çiy noktası değildir

Basınç çiy noktası gerçek hat basıncı ve en soğuk bölgeyle karşılaştırılır.

Hava kalite sınıfı parçacık, su ve yağ gereksinimlerini ayrı belirtir.

Parçacık, su ve yağ ihtiyacı kullanım noktasında ayrı belirlenir.

Kondens güzergâhı duruşta da çalışmalıdır

Kondens düşük noktalar, duruş ve yeniden kalkış koşullarında kontrol edilir.

Filtre kaybı ve kaçak işletmede ölçülür

Filtre kaybı, kaçak ve gerekli üretim dışı tüketim ayrı ölçülür.

Aynı hava kütlesi için hacim debisi dönüşümü

Q2 = Q1 × (p1 / p2) × (T2 / T1)

Q1,Q2
Aynı kütle akışının iki koşuldaki hacim debileri
p1,p2
Mutlak basınçlar
T1,T2
Mutlak sıcaklıklar, K

İdeal gaz yaklaşımıdır; nem ve gerçek gaz etkileri gereken hassasiyette ayrıca değerlendirilir. Manometre basıncı doğrudan kullanılmaz; FAD veya standart debinin tanımlı referansı doğrulanır.

Serbest hava debisi ile hat debisi farklıdır — ayrıntılar

Kompresörün serbest hava teslimi belirli giriş veya referans koşuluna göre ifade edilir. Aynı hava basınç altında daha küçük hacim kaplar; boru içi hız hesabında referans debisini doğrudan kullanmak yanlış sonuç doğurabilir. Debi birimiyle basınç ve sıcaklık referansını birlikte isteriz. Mutlak basıncı manometre basıncıyla karıştırmadan dönüşümü yaparız. Cihaz, ölçer ve kompresör verilerinin aynı referansta karşılaştırılmasını sağlayıp boru ve kalite ekipmanını bu koşuldan seçeriz.

Kontrol: Kompresör, cihaz ve debimetre verilerinde hacim debisi referansı, mutlak basınç ve sıcaklık açıkça belirtilerek aynı temele çevrilir.

Ring hat ve yerel depo aynı sorunu çözmez — ayrıntılar

Ring dağıtım havaya farklı güzergâh sağlayarak uzak kullanıcıdaki kaybı azaltabilir. Yerel depo ise kısa süreli yüksek tüketimi dengelemek için ayrı işlev görür. Kaeser, büyük çaplı hattın özel pik kullanıcı deposunun yerine geçmediğini açıklar. Ana ve kol hatlarını gerçek tüketimle seçeriz. Yol uzunluğu ve bağlantı kayıplarını hesaplayıp hangi bölgenin sürekli basınç darboğazı, hangisinin kısa süreli hacim ihtiyacı olduğunu ayırırız.

Kontrol: Ring ve kol güzergâhları gerçek debide karşılaştırılır; pik tüketimin süresi ve yerel depo ihtiyacı dağıtım çapından ayrı belirlenir.

Basınç çiy noktası atmosferik çiy noktası değildir — ayrıntılar

Basınç çiy noktası, su buharının hattın çalışma basıncında yoğuşmaya başladığı sıcaklığı anlatır. Atmosferik değeriyle doğrudan karşılaştırılmaz. Atlas Copco açıklamalarında soğuk bir boru veya vana yüzeyinin yoğuşma oluşturabileceği belirtilir. En düşük hat sıcaklığını ve proses ihtiyacını alırız. Kurutucuyu bu koşula göre seçer, farklı basınçta verilmiş iki etiket değerini eşdeğer saymayız. Devreye almada ölçüm referansı ve sensör konumunu da kaydederiz.

Kontrol: Kurutucu ve ölçüm değerleri gerçek hat basıncındaki çiy noktasıyla karşılaştırılır; en soğuk boru/cihaz bölgesi tasarıma dahil edilir.

Hava kalite sınıfı parçacık, su ve yağ gereksinimlerini ayrı belirtir. — ayrıntılar

ISO 8573-1 sınıflandırması parçacık, su ve yağ için ayrı göstergeler kullanır. Prosesin kalite ihtiyacını genel temiz hava ifadesinden çıkarmayız. Kompresör türü uygun olsa da eski dağıtım hattı veya yetersiz filtreleme kullanım noktasını etkileyebilir. Arıtma düzenini gerekli kirletici türleriyle seçeriz. Bir yağsız kompresörün bütün kirleticileri ortadan kaldırdığını varsaymadan kaliteyi teslim noktasında ölçüm kapsamıyla birlikte tanımlarız.

Kontrol: Parçacık, su ve yağ gereksinimleri ayrı belirlenir; örnekleme yeri ve uygun ölçüm yöntemi kullanım noktasındaki talebe göre seçilir.

Kondens güzergâhı duruşta da çalışmalıdır — ayrıntılar

Hava akışı sırasında taşınan su, sistem durunca düşük noktaya geri dönebilir. Kaeser'in kondens açıklamaları bu işletme değişimini ele alır. Boru güzergâhı, çıkış alma biçimi ve tahliye noktalarını yalnız kompresör çalışırken değerlendirmeyiz. Düşük noktaları ve yeniden kalkışta su sürüklenmesini araştırırız. Uygun otomatik tahliye seçilir; sürekli açık bir boşaltmayla basınçlı havayı gereksiz kaybetmeden kondensin uzaklaştırılacağı düzeni kurarız.

Kontrol: Çalışma, duruş ve yeniden kalkışta düşük noktalar ile tahliye davranışı izlenir; çıkışlar ve hava kaybı birlikte kontrol edilir.

Filtre kaybı ve kaçak işletmede ölçülür — ayrıntılar

Kirlenen filtre kaybı yükseltebilir; boru kaybını filtre kaybıyla karıştırmak yanlış revizyona yöneltir. Kullanım noktasındaki basınçla birlikte uygun ekipman diferansiyelini izleriz. Üretim dışı tüketimde kaçak ile açık bırakılmış gerçek kullanıcıları ayırırız. Kaynak basıncını yükseltmeden önce bu kayıpları inceleyip enerji ve çalışma saatini karşılaştırırız. Kaçak iyileştirmesinin sonucunu yalnız kulağa gelen sesin azalmasıyla değil işletme kayıtlarıyla doğrularız.

Kontrol: Kritik uç basıncı, filtre kaybı ve üretim dışı tüketim ayrı ölçülür; iyileştirme sonrası çalışma/enerji kayıtları benzer koşulda karşılaştırılır.

Kontroller ve teslim

Endüstriyel basınçlı hava dağıtımında hava kalitesine ilişkin sonuçlar gerçek ölçüm kayıtlarıyla değerlendirilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Üretimde hangi ihtiyaç öne çıkıyor?

Pik makine talebi

Tüketim süresi ve eşzamanlı makinelerle kaynak/kritik uç basıncı aynı anda ölçülür; hat kaybı ve yerel depo ihtiyacı ayrılır.

Soğuk boru bölgesi

En düşük hat sıcaklığı, gerçek hat basıncındaki çiy noktası ve sensör yeri kaydedilir; kurutucu ve kondens düzeni karşılaştırılır.

Üretim dışı kompresör çalışması

Gerekli kullanıcılar ayrılır; izolasyon, basınç, kompresör çalışma süresi ve enerji kaydıyla kaçak araştırılır.

Halka hat ve yerel depo farklı görevlerdir

Kavramsal halka dağıtım ve pik kullanıcı deposu

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Temsili üretim alanı için örnek bağlantı ilişkisi; gerçek hat geometrisi, depo boyutu veya basınçlı sistem test talimatı değildir.

  1. Kaynak / hava hazırlama

    Kompresör, kurutucu ve filtre çalışma koşulu.

  2. Halka hattı A

    Ana dağıtım güzergâhı.

  3. Halka hattı B

    Alternatif besleme yolu.

  4. Halka hattı C

    Halka başlangıca bağlanır.

  5. Sürekli kullanıcı

    Gerçek debi ve uç basıncı.

  6. Yerel depo

    Kısa süreli pik talep için ayrıca seçilir.

  7. Pik kullanıcı

    Tüketim süresi ve çalışma profili.

Bağlantılar

  • Kaynak / hava hazırlama öğesinden Halka hattı A öğesine bağlantıHazırlanmış hava
  • Halka hattı A öğesinden Halka hattı B öğesine bağlantıAna hat
  • Halka hattı B öğesinden Halka hattı C öğesine bağlantıAna hat
  • Halka hattı C öğesinden Halka hattı A öğesine bağlantıHalka bağlantısı
  • Halka hattı B öğesinden Sürekli kullanıcı öğesine bağlantıKullanım kolu
  • Halka hattı C öğesinden Yerel depo öğesine bağlantıPik kullanım kolu
  • Yerel depo öğesinden Pik kullanıcı öğesine bağlantıKısa süreli talep
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal halka dağıtım ve pik kullanıcı deposuÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Kaynak / hava hazırlama → Halka hattı A · Hazırlanmış havaHalka hattı A → Halka hattı B · Ana hatHalka hattı B → Halka hattı C · Ana hatHalka hattı C → Halka hattı A · Halka bağlantısıHalka hattı B → Sürekli kullanıcı · Kullanım koluHalka hattı C → Yerel depo · Pik kullanım koluYerel depo → Pik kullanıcı · Kısa süreli talep1Kaynak / havahazırlama2Halka hattı A3Halka hattı B4Halka hattı C5Sürekli kullanıcı6Yerel depo7Pik kullanıcı

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Kontroller ve Teslim

Ürün ve hat basınç deneyi

Boru ve birleşim sistemini uygun test yöntemiyle kontrol ediyoruz. Test bölgesi ve korunan ekipman kaydedilerek seçilen ürünün sınırları dışında gelişigüzel basınç uygulanmıyor.

Pik kullanım basınç testi

Kritik kullanıcıları gerçek çalışma senaryosunda deniyoruz. Kaynak ve uç basınçları, filtre kaybı ve pik tüketim süresi birlikte kaydedilerek dağıtım darboğazı ayrı değerlendiriliyor.

Çiy noktası ve kalite kontrolü

Seçilen ölçüm planıyla basınç çiy noktasını ve gereken kalite parametrelerini kontrol ediyoruz. Ölçüm yeri, basınç ve cihaz koşulları kaydedilerek kompresör etiketi kullanım kalitesi yerine geçmiyor.

Tahliye kontrolü ve başlangıç enerji kayıtları

Kondens tahliyesini çalıştırıyor, duruş ve yeniden kalkışta birikimi inceliyoruz. Üretim dışı tüketim ve enerji kaydı teslim edilerek sonraki kaçak ve filtre bakımına kıyas temeli bırakılıyor.

Kullanım noktasında kalite ve teslim kayıtları

Örnek tablo gerçek proses şartı, ölçüm yöntemi ve tarihli kayıtlarla tamamlanır.

ParametreGereksinim alanıÖlçüm yeriKayıt koşulu
Parçacık
Kullanımın gereken kalite sınıfı / şartı
Kritik kullanım noktasında uygun örnekleme
Yöntem, aktif üretim ve ekipman durumu
Su
Su kalite gereksinimi ve kurutucu koşulu
Kritik uç / ilgili hat bölgesi
Hat basıncı ve en soğuk bölge sıcaklığı
Yağ
Kullanımın yağ kalite gereksinimi
Gerçek kullanım noktasında uygun örnekleme
Yöntem ve kaynak/filtre durumu
Basınç çiy noktası
Gereken değer ve gerçek basınç referansı
Sensör/örnekleme konumu ayrı yazılır.
Aynı basınçta ölçüm, sıcaklık ve zaman
Üretim dışı çalışma
Gerekli/onaylı tüketiciler ve izole bölgeler
Kaynak ve kritik uç; kompresör çalışma/enerji kaydı
Üretimin durduğu aralık, aktif kullanıcılar, hat basıncı ve enerji ölçüm süresi

Başlangıç ve iyileştirme sonrası kayıtlar benzer işletme koşulunda karşılaştırılır; tek basınç düşüşü hacimsel kaçak debisi yerine kullanılmaz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Kaeser — Basınçlı hava borulama kılavuzu
  2. Kaeser — Ring dağıtım, kol çapı ve pik kullanıcı deposu
  3. Atlas Copco — Hava kalite sınıfları ve basınç çiy noktası
  4. Kaeser — Kondens tahliyesi ve hava kaybı

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Uzak makinede basınç düşüyorsa kompresör büyütülmeli mi?

Önce gerçek tüketim ile dağıtım kaybı ayrılmalıdır. Dar kol, kirli filtre veya kısa süreli pik kullanıcı sorun oluşturabilir. Kaynak ve uç basıncını aynı anda ölçeriz. Ring hat, uygun çap veya yerel depo seçeneklerini karşılaştırarak kompresör kapasitesi yetersizliğiyle tesisat darboğazının farklı müdahaleler gerektirdiğini açıkça belirleriz.

Kompresörün m³/dk değeri borudaki debiyle aynı mı?

Debinin referans koşulu kontrol edilmelidir. Serbest hava teslimi ve çalışma basıncındaki hacim debisi farklıdır. Basınç ve sıcaklıkla dönüşüm yaparken mutlak değerler kullanılır. Kompresör, cihaz ve debimetre verilerini aynı referansta karşılaştırırız. Birim yazılmış olması tek başına verilerin eşdeğer olduğunu göstermez.

Yağsız kompresör seçmek filtre ve kurutucuyu kaldırır mı?

Yağ, su ve parçacık ihtiyacı ayrı değerlendirilir. Ortam ve dağıtım hattı da kaliteyi etkileyebilir. Prosesin gereken sınıflarını belirleyip arıtma düzenini buna göre seçeriz. Ölçümü kullanım noktasına bağlarız. Kompresör türünü bütün kirleticiler için otomatik uygunluk sonucu kabul ederek kalite ekipmanını gelişigüzel kaldırmayız.

Kurutucunun çiy noktası neden boru güzergâhıyla ilişkilidir?

Hat veya cihaz yüzeyi basınç çiy noktasının altına düştüğünde su oluşabilir. Isıtılmayan depo ve dış güzergâh bu açıdan kritiktir. Atmosferik çiy noktasıyla çalışma basıncındaki değeri ayırırız. En soğuk bölgeyi tasarıma alıp kurutucu ve sensörü bu koşula göre seçerek yalnız kompresör odası sıcaklığına dayanmayız.

Üretim durmuşken kompresörün çalışması mutlaka kaçak mı?

İşletme tarafından gerekli veya onaylı üretim dışı kullanıcılar, otomatik işlemler ve kaçaklar ayrı incelenmelidir. Üretim dışı tüketimi bölgesel izolasyon ve kaçak taramasıyla araştırırız. Basınç düşüşünü tek başına kaçak debisi saymayız. Kompresör çalışma ve enerji kayıtlarını karşılaştırarak iyileştirme sonrasındaki sonucu benzer işletme koşulunda doğrularız.
