Çalışan Tesiste Chiller Değişim ve Geçici Bağlantı Planı

SCA, çalışan tesisin kullanıcılarını ve izin verilen kesintiyi değerlendirerek chiller değişim sırasını, geçici bağlantı ihtiyacını ve kalıcı sisteme dönüş kabulünü planlar.

Çalışan tesisin chiller bağlantısında destekli iki geçici su hortumunu inceleyen teknisyen
Kavramsal hizmet görseli: Çalışan tesisin chiller bağlantısında destekli iki geçici su hortumunu inceleyen teknisyen

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Değişim ve geçici işletme planı

Yeni cihaz teklifinin yanında tesisin geçiş koşulları ayrı hazırlanır.

Hizmette ele alınan işler

  • Kritik yük, izolasyon ve duruş sınırlarının kaydı
  • Geçici/kalıcı devre bağlantısı ve kontrol geçiş planı
  • İlk dönüş testi ve açık sezon kontrollerinin teslimi

Kapsamın sınırları

  • Kiralama, elektrik, kaldırma ve su hazırlığı ayrı iş/sorumluluk kalemleridir.
  • Kaldırma ve taşıyıcı değerlendirmesi ilgili uzmanlık belgeleriyle yürütülür.

Teklifte cihaz değişimiyle geçiş işleri ayrılmalıdır

Bedeli yalnız eski ve yeni cihazın bağlantı çapı belirlemez. İşletmenin duruş penceresi, geçici soğutma ihtiyacı, izolasyonun mevcut durumu ve erişim koşulları iş kapsamını değiştirir. Keşif dosyasında kalıcı uygulama, geçici düzen ve uzman koordinasyonu ayrı gösterilir; sahada doğrulanmamış şartlar sabit bir fiyatın içine gizlenmez.

  • Geçici cihaz, pompa ve bağlantı temini
  • İzolasyon, hat revizyonu ve su hazırlığı
  • Söküm erişimi ve kaldırma koordinasyonu
  • Kontrol geçişi, dönüş testleri ve çalışma programı

İnceleme İçin Gerekli Bilgiler

  • Mevcut cihaz ve devre şemalarıyla sahadaki fotoğraflar
  • Kritik kullanıcılar, çalışma saatleri ve izin verilen kesinti
  • Son sıcaklık, debi, alarm ve bakım kayıtları
  • Bina erişimi, elektrik koşulları ve planlanan değişim tarihi

Müdahale ve Teklif Kapsamı

Çalışan tesisin chiller bağlantısında destekli iki geçici su hortumunu inceleyen teknisyen

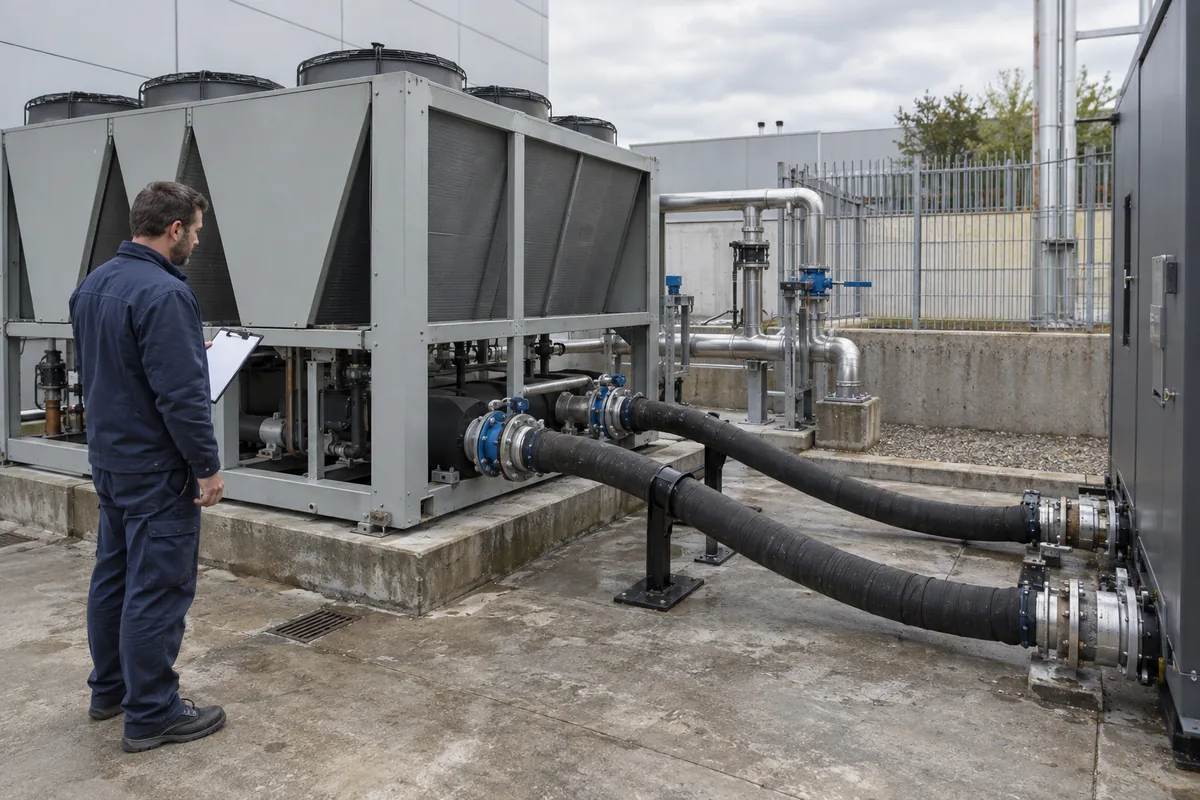

Chiller bağlantısındaki destekli geçici su hortumları. İnceleme, korunacak yükü, hortum uygunluğunu ve geçici-kalıcı devre izolasyonunu birlikte ele alır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Hazırlıktan kalıcı dönüşe dört aşama

İzinler ve sorumlular gerçek işletme programıyla belirlenir; örnek sıra sabit süre veya kesintisizlik taahhüdü değildir.

Değişim sırası

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal aşama planı; sahaya özgü çalışma izinleri ve program ayrıca doldurulur.

  1. Hazırlık

    İşletme izinleri, ekipman ve uzman koordinasyonu

  2. Planlı duruş

    İşletme ve uygulama ekipleri: izolasyon / erişim

  3. Geçici işletme

    Geçici ekipman ve kontrol sorumluları

  4. Kalıcı dönüş

    Sistem ekipleri ve işletme: dönüş testi

Bağlantılar

  • Hazırlık öğesinden Planlı duruş öğesine bağlantıHazırlık doğrulaması
  • Planlı duruş öğesinden Geçici işletme öğesine bağlantıİzin verilen geçiş
  • Geçici işletme öğesinden Kalıcı dönüş öğesine bağlantıYeni devreye dönüş

Geçici hortumlar hangi yükü korur?

Fotoğraftaki destekli hortumların akışkan, basınç, sıcaklık ve bağlantı kayıpları incelenir; çap tek başına uygunluğu belirlemez.

Geçici ve kalıcı devre ilişkisi

Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal bağlantı sınırı; gerçek akış yolu ve vana durumları aşama şemasında belirlenir.

  1. Geçici cihaz

    Korunacak yükün koşulları

  2. Geçici bağlantı / izolasyon

    Hortum, pompa ve vana incelemesi

  3. Korunacak kullanıcı

    İşletme sınırı

  4. Kalıcı chiller devresi

    Dönüşte kontrol ve bağlantı kaydı

Bağlantılar

  • Geçici cihaz öğesinden Geçici bağlantı / izolasyon öğesine bağlantıGeçici besleme
  • Geçici bağlantı / izolasyon öğesinden Korunacak kullanıcı öğesine bağlantıKorunacak yük
  • Kalıcı chiller devresi öğesinden Korunacak kullanıcı öğesine bağlantıPlanlanan kalıcı dönüş
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Geçici ve kalıcı devre ilişkisiÖlçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Geçici cihaz → Geçici bağlantı / izolasyon · Geçici beslemeGeçici bağlantı / izolasyon → Korunacak kullanıcı · Korunacak yükKalıcı chiller devresi → Korunacak kullanıcı · Planlanan kalıcı dönüş1Geçici cihaz2Geçici bağlantı /izolasyon3Korunacakkullanıcı4Kalıcı chillerdevresi

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

İnceleme ve Müdahale Yöntemi

Önce soğutulan alan ve süreçler listelenir. Her kullanıcının ihtiyaç duyduğu saatler, yük değişimleri ve kesintinin etkisi işletme temsilcileriyle doğrulanır. Aynı tesiste bir bölüm planlı olarak durabilirken başka bir bölümün sınırlı soğutmaya devam etmesi gerekebilir. Geçiş planı bu farkları görünür kılar; tüm yüklerin aynı anda kapatılabileceği varsayımıyla hazırlanmaz.

Teslim dosyası, yeni chiller cihazının teknik teklifinden ayrı bir değişim kapsamıdır. Hangi vananın kapanacağı, hangi bağlantının açılacağı, geçici devrenin nasıl ayrılacağı ve geri dönüşün hangi testlerle kabul edileceği tarif edilir. Geçici cihaz kiralama, elektrik düzenlemesi, kaldırma ve su şartlandırma gibi işler gerekiyorsa sorumlu tarafları ayrıca belirlenir. Kesintisizlik sözü verilmez; kabul edilen çalışma sınırları birlikte kararlaştırılır.

Yükü işletmeden öğrenin
Cihaz etiketini bütün tesisin gerçek ihtiyacı saymayın. Kritik kullanıcıları, çalışma saatlerini ve durdurulabilecek yükleri ayrı kayıtla tanımlayın.
Geçici bağlantıyı ayrı tasarlayın
Geçici soğutmanın hortum, pompa, akışkan ve elektrik koşulları kalıcı tesisata kendiliğinden uymaz. Bağlantı sınırlarını ürün verileriyle inceleyin.
Geri dönüşü önceden planlayın
Yeni devre beklenen şekilde çalışmazsa uygulanacak durdurma, güvenli izolasyon ve işletmeye haber verme adımları değişim başlamadan anlaşılmalıdır.

Kritik yükler değişim dışında tutulabilir mi?

Üretim hattının bütününü geçici cihazla beslemek yerine korunması gereken bölümün ayrılabilirliği araştırılır. Devre şemasıyla sahadaki vana konumları karşılaştırılır. Ortak dönüş hattının başka kullanıcıların koşullarını değiştirmesi ayrıca değerlendirilir.

  • Kritik kullanıcı ve saat listesi
  • Gerçek izolasyon noktaları
  • Geçici devrenin işletme sınırları

Müdahalenin Teknik Koşulları

Mevcut devrenin doğrulanması

İzolasyon ve yeniden dolum sınırları sahada doğrulanır.

Geçici soğutma gereksinimi

Geçici ekipman korunacak yükün gerçek koşullarına göre değerlendirilir.

Bağlantı ve izolasyon düzeni

Kalıcı ve geçici hatların bağlantı ve vana durumları ayrı tanımlanır.

Erişim ve söküm koordinasyonu

Söküm, kaldırma ve bina erişimi uzmanlarla koordine edilir.

Kontrol ve çalışma sırası

Geçici kontrol ayarları ve kalıcı sıraya dönüş kayıtlanır.

Dönüş testi ve kabul sınırı

İlk dönüş kabulü ile ertelenmiş yük testleri ayrı teslim edilir.

Mevcut devrenin doğrulanması — ayrıntılar

Eski çizimin bulunması vanaların çalıştığını veya hatların aynı güzergâhta olduğunu kanıtlamaz. Keşifte cihaz bağlantıları, pompa yönleri, bypasslar ve ortak kullanıcılar sahayla eşleştirilir. Belirsiz veya ulaşılamayan noktalar değişim programında açık koşul olarak tutulur. Devrenin hangi bölümünün boşaltılacağı ve tekrar doldurulacağı işaretlenerek tesisin gereksiz yere bütünüyle devre dışı bırakılması önlenmeye çalışılır.

Kontrol: İzolasyon ve yeniden dolum sınırlarını doğrulanmış devre şemasına işleyin.

Geçici soğutma gereksinimi — ayrıntılar

Geçici cihaz ihtiyacı yeni chiller cihazının nominal kapasitesi kopyalanarak belirlenmez. Korunacak yüklerin çalışma sıcaklığı, debisi ve saat profili alınır. Geçici ekipmanın gerçek koşullardaki kapasitesi, pompa yeterliliği ve bağlantı kayıpları incelenir. Geçici çözüm mümkün görünse bile kiralama, temin süresi, servis sorumluluğu ve beklenmeyen duruşta yapılacaklar ayrı kapsam kalemleri olarak yazılır.

Kontrol: Geçici çözümün teknik uygunluğu ile temin ve işletme sorumluluğunu ayrı doğrulayın.

Bağlantı ve izolasyon düzeni — ayrıntılar

Kalıcı ve geçici hatlar arasında istenmeyen dolaşım oluşmaması için bağlantı sırası ve vana durumları tarif edilir. Hatların basınç, sıcaklık ve akışkan uygunluğu incelenir; geçici hortumların yalnız çapına bakılmaz. Su kalitesi farklı devrelerin doğrudan birleştirilmesi yerine gerekli ayrım araştırılır. Kullanılmayan bağlantıların güvenli kapatılması ve işletme sırasında erişilebilirliği de çizim üzerinde gösterilir.

Kontrol: Her geçiş aşaması için açık ve kapalı vana durumlarını listeleyin.

Erişim ve söküm koordinasyonu — ayrıntılar

Cihazın teknik hacimden çıkarılması, yeni cihazın içeri alınması ve sahadaki çalışmaların komşu sistemlere etkisi incelenir. Kaldırma yöntemi ve taşıyıcı uygunluğu ilgili uzmanların değerlendirmesiyle belirlenir. Geçiş planı bir kaldırma sertifikası veya taşıyıcı hesap yerine geçmez. Söküm güzergâhı, güvenli çalışma alanı ve bina erişim izinleri cihaz siparişi kesinleşmeden programla eşleştirilir.

Kontrol: Mekanik geçiş takvimiyle kaldırma ve bina erişim sorumluluklarını koordine edin.

Kontrol ve çalışma sırası — ayrıntılar

Geçici soğutma kullanılırken ana kontrol programının hangi ekipmana komut vereceği açıklanır. Akış kanıtı, pompa izni ve cihazın desteklediği kilitlemeler gerçek ürün koşullarına göre ele alınır. Otomasyon ekranında cihazın görünmesi hidrolik olarak hazır olduğu anlamına gelmez. Değişim sırasında kullanılacak geçici ayarlar kaydedilir; kalıcı sisteme dönüldüğünde unutulmuş komut veya bypass bırakılmaması için kontrol listesi hazırlanır.

Kontrol: Geçici ayarların kaldırılmasını ve kalıcı sıra testini teslim koşuluna ekleyin.

Dönüş testi ve kabul sınırı — ayrıntılar

Yeni cihaz devreye girdikten sonra hangi yüklerin sırayla bağlanacağı ve ölçümlerin nereden alınacağı belirlenir. Su koşulları, cihaz alarmı ve kritik kullanıcı tepkisi birlikte izlenir. İlk çalıştırmanın yapıldığı dış hava ve yük kaydedilir; bu koşulun bütün sezonu temsil etmediği açıklanır. Açık eksikler ve ertelenmiş yük testleri işletmenin kabul ettiği geçici kullanım koşullarından ayrı tutulur.

Kontrol: İlk dönüş kabulünü, açık eksikleri ve ertelenen performans testini ayrı kaydedin.

İncelemede Hangi Veriler Kullanılır?

İzin verilen kesinti

İncelenen bilgi
Kullanıcıların çalışma ve duruş programı
Karara etkisi
Tam duruş, etaplı değişim veya geçici soğutma seçeneklerini karşılaştırın.

Devre ayrılabilirliği

İncelenen bilgi
Ortak hatlar ve çalışır izolasyon vanaları
Karara etkisi
Geçişin yalnız bir cihazı mı bütün kullanıcıları mı etkileyeceğini belirleyin.

Geçici ekipman

İncelenen bilgi
Gerçek sıcaklık, debi, bağlantı ve elektrik koşulları
Karara etkisi
Teknik uygunluğu doğrulanmadan kiralama kapasitesini kesinleştirmeyin.

Yeni devre kabulü

İncelenen bilgi
Ölçüm koşulları ve kritik kullanıcı tepkisi
Karara etkisi
Geri dönüşü ve eksik işlerin tamamlanma planını çalışma izninden ayrı değerlendirin.

Kontroller ve teslim

Kontroller ve Kayıtlar

Hazırlık kabulü

İzolasyon noktaları, izinler, ekipman temini ve duruş programı değişim öncesinde ortak kontrol listesiyle doğrulanır.

Geçici işletme

Korunacak kullanıcıların sıcaklık ve akış koşulları incelenir; geçici sistemin alarm ve müdahale sorumlusu belirlenir.

Kalıcı sisteme dönüş

Yükler planlanan sırayla bağlanır. Geçici ayarlar ve bağlantılar kaldırılır; gerçek devre son şemayla eşleştirilir.

İşletmeye teslim

Test koşulları, açık eksikler ve sonraki kontrol tarihi kaydedilir. İşletmeye normal ve arıza durumunda izlenecek adımlar açıklanır.

Teklif kalemleri ve iki kabul durumu

Kalemlerin temin ve uygulama sorumluları ayrıca yazılır.

İlk dönüş testi

Testin yük/hava koşulu, kritik kullanıcı tepkisi ve çalışma izni kaydedilir.

Ertelenen sezon testi

Gerçek tasarım yükü oluşmadıysa test açık kalır; koşulu ve sonraki kontrol tarihi ayrıca teslim edilir.

KalemTeklifte açıklanacak sınır
Yeni cihaz
Seçim ve kalıcı bağlantı
Kiralık geçici cihaz
Temin, servis ve geçici çalışma koşulu
Elektrik
Geçici ve kalıcı altyapı işleri
Kaldırma
Erişim ve ilgili uzman sorumluluğu
Su hazırlığı
Boşaltma, dolum ve akışkan koşulları
Kontrol geçişi
Geçici ayarlar ve kalıcı sıra testi
