Merkezi İklimlendirme

Merkezi Soğutma Yedeklilik ve Arıza Senaryosu Testi

SCA, belirlenen kritik yükün yedek ekipmanla devralınma koşullarını inceler ve izinli yöntemlerle sınanabilen senaryoları değerlendirir. Test sonucu ve sınanmayan koşullar aynı kabul dosyasında görünür kalır.

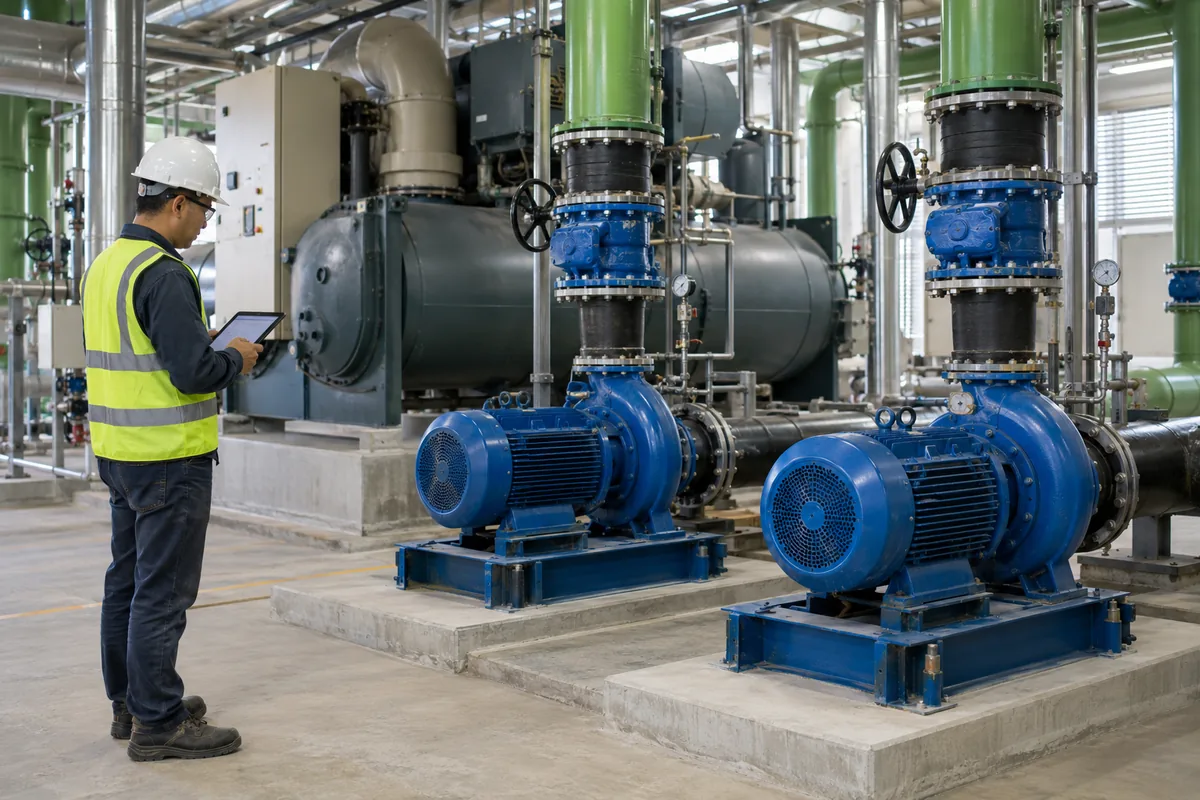

Paralel pompa ve chiller düzeninde yedekleme ekipmanını gözlemleyen teknisyen
Kavramsal hizmet görseli: Paralel pompa ve chiller düzeninde yedekleme ekipmanını gözlemleyen teknisyen

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Kabul koşulu: korunacak yük ve izin verilen etki

İşletme, devam etmesi gereken mahalleri/prosesleri ve kabul edilebilir kesintiyi testten önce tanımlar.

Hizmette ele alınan işler

  • Kritik yük ve işletme etki kaydı
  • Ortak bağımlılık ve yedek kullanılabilirliği incelemesi
  • İzinli test/simülasyon ve senaryo sonuç dosyası

Kapsamın sınırları

  • Test yöntemi gerçek arıza oluşturmayı zorunlu kılmaz.
  • Düzeltme uygulaması ve geçici soğutma ayrıca planlanır.

Yedeklilik kabulünün kapsamı

Envanter, senaryo hazırlığı, koordinasyon ve saha test oturumları ayrı açıklanır. Düzeltme uygulaması ve geçici soğutma ekipmanı gerekiyorsa test bedelinden ayrı değerlendirilir.

  • Kritik yük ve ortak ekipman sayısı
  • Şema ve kontrol kayıtlarının bulunması
  • İlgili disiplinlerle koordinasyon
  • İzinli test penceresi ve tekrar oturumları

İnceleme İçin Gerekli Bilgiler

  • Korunacak mahalleri ve süreçleri listeleyin.
  • Ortak pompa ve kontrol şemasını paylaşın.
  • Bakım takvimi ile yedek durumunu belirtin.
  • Test sırasında izin verilen etkiyi açıklayın.

İnceleme ve Teklif Kapsamı

Paralel pompa ve chiller düzeninde yedekleme ekipmanını gözlemleyen teknisyen

Paralel pompa ve chiller düzeni. İnceleme, ortak su hattını ve ekipmanların elektrik/kontrol bağımlılıklarını değerlendirir; görüntü devralma testinin sonucu değildir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Yedek cihazla birlikte ortak bağımlılıkları görün

Kavramsal şema ortak parçaların birden fazla cihazı etkileyebileceğini gösterir. Gerçek bağımlılıklar saha bağlantılarıyla doldurulur.

Kritik yükün ortak bağımlılıkları

Kavramsal bölge/plan özeti; gerçek saha ölçüsü veya montaj planı değildir.

Örnek ilişki şeması; gerçek yedek kapasite veya elektrik uygunluk onayı değildir.

  1. Chiller cihazları

    Model, arıza ve hazır durum

  2. Ortak pompa / su hattı

    Akış ve ayrılabilirlik

  3. Elektrik bağımlılığı

    İlgili disiplin girdisi

  4. Kontrol / bilgi bağımlılığı

    Komut ve geri bildirim

  5. Kritik yük

    İşletmenin kabul koşulu

Bağlantılar

  • Elektrik bağımlılığı öğesinden Chiller cihazları öğesine bağlantıBesleme izni
  • Kontrol / bilgi bağımlılığı öğesinden Chiller cihazları öğesine bağlantıBaşlatma ve durum
  • Chiller cihazları öğesinden Ortak pompa / su hattı öğesine bağlantıSu devresi ilişkisi
  • Ortak pompa / su hattı öğesinden Kritik yük öğesine bağlantıKorunacak hizmet
Teknik yerleşim şemasını aç

Ölçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Kritik yükün ortak bağımlılıklarıÖlçeksiz kavramsal bölge/plan gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.Elektrik bağımlılığı → Chiller cihazları · Besleme izniKontrol / bilgi bağımlılığı → Chiller cihazları · Başlatma ve durumChiller cihazları → Ortak pompa / su hattı · Su devresi ilişkisiOrtak pompa / su hattı → Kritik yük · Korunacak hizmet1Chiller cihazları2Ortak pompa / suhattı3Elektrikbağımlılığı4Kontrol / bilgibağımlılığı5Kritik yük

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

İnceleme Yöntemi ve Girdiler

Yedeklilik çoğu zaman cihaz adedi üzerinden konuşulur; oysa ortak su hattı, elektrik kaynağı, pompa veya kontrolör aynı anda birden fazla makineyi etkileyebilir. Ön incelemede hangi mahallerin soğutmasını sürdürmesi gerektiği ve kabul edilebilir işletme etkisi işverenle tanımlanır. Her yük kritik ilan edilmez. Testin amacı ve sınırı, kesinti oluşturmadan önce anlaşılır ve yazılı hale getirilir.

Önerilen teslim arıza senaryosu matrisi, kullanılabilir ekipman listesi, bağımlılık şeması ve kontrollü doğrulama planıdır. Fiziksel arıza yaratmak zorunlu değildir; izinli durum simülasyonu veya nokta kontrolü uygun seçenek olabilir. Test edilmemiş koşullar başarı hanesine yazılmaz. Bu hizmet, ortak santralın yedek cihazlarla yük devralma koşullarını inceler ve izin verilen yöntemlerle sınanabilen senaryoları değerlendirir. Sınanmayan koşullar ayrıca raporlanır. Gerekli düzeltme ve yeni ekipman işleri bulgu sonrasında ayrıca kapsamlandırılır.

Kritik yükü tanımlayın
İşletmenin devam etmesi gereken yükleri ve izin verdiği etkiyi belirleyin. Test başarısı bu tanımla değerlendirilir.
Ortak bağımlılığı görün
İki cihazın aynı pompa, hat, besleme veya kontrol bilgisine bağlı olması yedekleme kararında görünür tutulur.
Test ile beyanı ayırın
Şemada mümkün görünen devralma ile sahada doğrulanan davranış ayrı sonuçlardır; sınanmayan senaryolar açık kalır.

Bir chiller kullanılamıyor

Yedek makinenin kullanılabilirliği ve başlatma zinciri incelenir. Test, üretici ve işletme izinleri altında yükün korunmasını gözlemler.

  • Kritik yük belirli olsun.
  • Yedek makine hazır durumu tanımlansın.
  • Geri dönüş koşulu önceden yazılsın.

Paralel pompa ve chillerin saha ilişkisi

Paralel ekipman, ortak hat ve başlatma bağımlılıkları birlikte incelenir.

İki ekipmanın bulunması bağımsız yedekleme kanıtı değildir; gerçek ortak hat ve izinler değerlendirilir.

Senaryo, yöntem ve sınanmayan koşul

Örnek matris gerçek izinler ve sonuçlarla doldurulur.

SenaryoYöntemGözlenen sonuçSınanmayan koşul
Cihaz kaybı
İzinli geçiş / simülasyon planı
Komut, hazır durum ve yük etkisi
Yöntemin kapsam dışı fiziksel durumu
Pompa / bilgi kaybı
Sınırlandırılmış fonksiyon incelemesi
Ortak bağımlılık ve operatör bildirimi
Doğrulanmayan fiziksel arıza
Bakım dönemi
Takvim ve kalan kapasite değerlendirmesi
Geçici plan veya yük önceliği
Sahada görülmeyen bakım/yük durumu

Her senaryo için sınandı, ertelendi veya doğrulanmadı durumu ve gerekli sonraki işlem ayrıca yazılır.

Değerlendirmede Kullanılan Veriler

Korunacak hizmet

İncelenen bilgi
Kritik mahal ve proses listesi
Karara etkisi
Kabul ölçütünü gerçek ihtiyaca bağlayın.

Ortak risk

İncelenen bilgi
Bağımlılık şeması
Karara etkisi
Yedek cihazla çözülmeyen noktaları ayırın.

Test izni

İncelenen bilgi
İşletme ve üretici koşulları
Karara etkisi
Gerçek geçiş veya izinli simülasyonu seçin.

Bakım dönemi

İncelenen bilgi
Kullanılabilir cihaz takvimi
Karara etkisi
Geçici plan ihtiyacını belirleyin.

Teknik Koşullar ve Sınırlar

Yük ve kabul sınırı

Kritik yük ve izin verilen işletme etkisi kabul ölçütünü oluşturur.

Bağımlılık şeması

Ortak su, elektrik ve kontrol bağımlılıkları tek şemada toplanır.

Yedek kullanılabilirliği

Yedek cihazın hazır durumu gerçek izin ve geri bildirimle incelenir.

Arıza geçiş zinciri

Arıza geçişinde komut, durum ve operatör bildirimi ayrılır.

Kontrollü doğrulama yöntemi

Seçilen test yönteminin doğruladığı ve sınamadığı koşullar yazılır.

Sonuç ve işletme hazırlığı

Bakım ve mevsim senaryolarının açık sonuçları işletmeye teslim edilir.

Yük ve kabul sınırı — ayrıntılar

Yedeklilik çalışması hangi hizmetin korunacağı sorusuyla başlar. Mahallerin gerçek kullanım ihtiyacı, proses koşulları ve işletmenin izin verdiği etki tanımlanır. Kabul edilebilir kesinti ve işletme etkisi, kritik yük gereksinimleriyle birlikte işletme tarafından tanımlanır. Kabul ölçütü bu bilgilere dayanır. İşverenin karar veremediği noktalar varsayım olarak işaretlenir. Test planı sonuçları bu sınıra göre değerlendireceğini açıklayarak cihaz çalışmasını tek başına başarı ölçütü yapmaz.

Kontrol: Kritik yük ve kabul koşulu işverenle yazılı tanımlansın.

Bağımlılık şeması — ayrıntılar

Chiller, pompa, vana, elektrik ve kontrol bağlantıları tek bir bağımlılık görünümünde toplanır. Aynı kaynağa bağlı ekipmanlar ayrı yedek sayılmadan önce değerlendirilir. Çalışma elektrik altyapısının uygunluğunu kendi başına onaylamaz; ilgili disiplin girdilerini ister. Şema sahadaki gerçek bağlantıya dayanır ve eksik bilgi açık bırakılır. Ortak bir parçanın kaybıyla etkilenen yükler gösterilerek müşterinin iyileştirme önceliği oluşturmasına yardım edilir.

Kontrol: Ortak arıza noktaları ekipman adedinden ayrı gösterilsin.

Yedek kullanılabilirliği — ayrıntılar

Yedek makinenin yerinde bulunması, başlatılabilir olduğu anlamına gelmez. Bakım durumu, üretici izinleri, su akışı ve kontrol geri bildirimleri değerlendirilir. Manuel olarak hizmet dışına alınan cihaz otomatik kullanılabilir sayılmaz. Mevcut otomasyonun hazır durumunu nasıl oluşturduğu açıklanır. Eksik nokta veya erişim varsa testin bu kısmı ertelenir; sahada doğrulanmayan hazırlık durumu raporda kesin yedek kapasite beyanına çevrilmez ve sınır belirtilir.

Kontrol: Hazır durumunun hangi gerçek bilgilerden oluştuğu açıklansın.

Arıza geçiş zinciri — ayrıntılar

Devralma senaryosu arızanın algılanması, mevcut ekipmanın durumu ve yedeğin başlatma izinlerini sırayla ele alır. Komut ile çalışma geri bildirimi ayrılır. Pompa ve vana davranışları chiller geçişinden bağımsız bırakılmaz. İlgili cihazların üretici koşulları korunur; güvenlik veya koruma fonksiyonları kapatılarak test tamamlanmaz. Geçişin hangi noktasında operatör uyarısı gerektiği fonksiyon tablosunda gösterilir ve müdahale sorumlusu işletmeyle belirlenir.

Kontrol: Geçiş tablosu komut, gerçek durum ve operatör adımını ayırsın.

Kontrollü doğrulama yöntemi — ayrıntılar

Test yöntemi kritik yük ve saha izinlerine göre seçilir. Gerçek cihazı arızaya zorlamak yerine izinli sinyal simülasyonu veya sınırlandırılmış fonksiyon testi değerlendirilebilir. Hangi davranışın bu yöntemle doğrulanabileceği açıkça belirtilir. Test öncesinde durdurma ve geri dönüş koşulları hazırlanır; ilgili ekipler aynı planı kullanır. Seçilen yöntemle sınanmayan fiziksel arıza senaryoları, doğrulanmamış olarak raporlanır. Sonraki inceleme ihtiyacı ve gerekçesi dosyada korunur.

Kontrol: Simülasyonun doğruladığı ve doğrulamadığı koşullar ayrı yazılsın.

Sonuç ve işletme hazırlığı — ayrıntılar

Kabul dosyası her senaryo için gözlenen durumu, kullanılan yükü ve kalan belirsizliği belirtir. Bakım dönemleri veya mevsimsel yük değişimleri yedekleme ihtiyacını değiştirebilir. Geçici soğutma bağlantısı gerekiyorsa bu ayrı planlama işidir; elde hazır ekipman bulunduğu söylenmez. İşletmeye periyodik gözden geçirme noktaları verilir. Test, bütün gelecekteki arızalara karşı kesintisizlik garantisi oluşturmaz; doğrulanmış kapsam ve düzeltme ihtiyaçlarını anlaşılır biçimde teslim eder.

Kontrol: Senaryo sonuçları ve açık düzeltmeler tek dosyada izlenebilsin.

Kontroller ve teslim

Teslim Edilecek Dosya

Plan onayı

Yük sınırı, test yöntemi ve durdurma koşulları katılan ekiplerle netleşir.

Hazırlık kontrolü

Cihaz hazır durumları ve ortak bağımlılık noktaları test öncesi doğrulanır.

Senaryo kaydı

İzinli geçişlerin komut ve gerçek sonuçları tarihli olarak saklanır.

Açık işler

Test edilmemiş koşullar ve gereken iyileştirmeler sorumlularıyla teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Contingency planning
  2. CIBSE — Seasonal commissioning

Sık Sorulan Sorular

Yedek chiller varsa test neden gerekir?

Ortak pompa, elektrik veya kontrol bağımlılığı devralmayı engelleyebilir. Test, yalnız cihazın varlığını değil, belirlenen yük için başlatma ve geçiş davranışını inceler; sınanmayan koşullar ayrıca görünür tutulur ve kabul dosyasında açıklanır.

Test gerçek arıza oluşturur mu?

Gerçek arıza oluşturmak zorunlu değildir. İşletme ve üretici koşullarına göre izinli simülasyon veya fonksiyon testi seçilebilir; yöntemin doğruladığı davranışlar ile fiziksel olarak sınamadığı koşullar raporda açıkça ayrılır.

Kesintisizlik belgesi verir misiniz?

Bu çalışma bütün gelecekteki arızalara karşı kesintisizlik garantisi değildir. Teslim, belirlenen senaryolarda gözlenen sonuçları ve kalan riskleri açıklar; işverenin karar vereceği kritik yük sınırı ve test koşulları dosyada bulunur.

Bakımda yedekleme ayrıca değerlendirilir mi?

Evet. Normal işletmede kullanılabilir görünen makine bakım sırasında hizmet dışındaysa kalan sistem farklı koşullarda çalışır. Takvim ve yük ihtiyacıyla geçici plan veya önceliklendirme seçeneği ayrıca değerlendirilir ve sonuç müşteriye açıklanır.

Teklif için hangi bilgiler gerekli?

Cihaz ve pompa listesi, devre şeması, kritik mahal bilgisi ve mevcut otomasyon kayıtları yararlıdır. Teste katılacak işletme sorumluları ve izinli zaman penceresi de belirlenir; eksik bilgiler ön incelemede tamamlanacak listeye alınır.
