Merkezi İklimlendirme

Chiller Isıl Enerji ve Elektrik Ölçüm Projesi

Önce raporun cevaplayacağı işletme sorusu ve dahil ekipmanlar belirlenir. Isıl enerji, elektrik tüketimi ve veri kalitesi aynı kayıt akışında görünür tutulur.

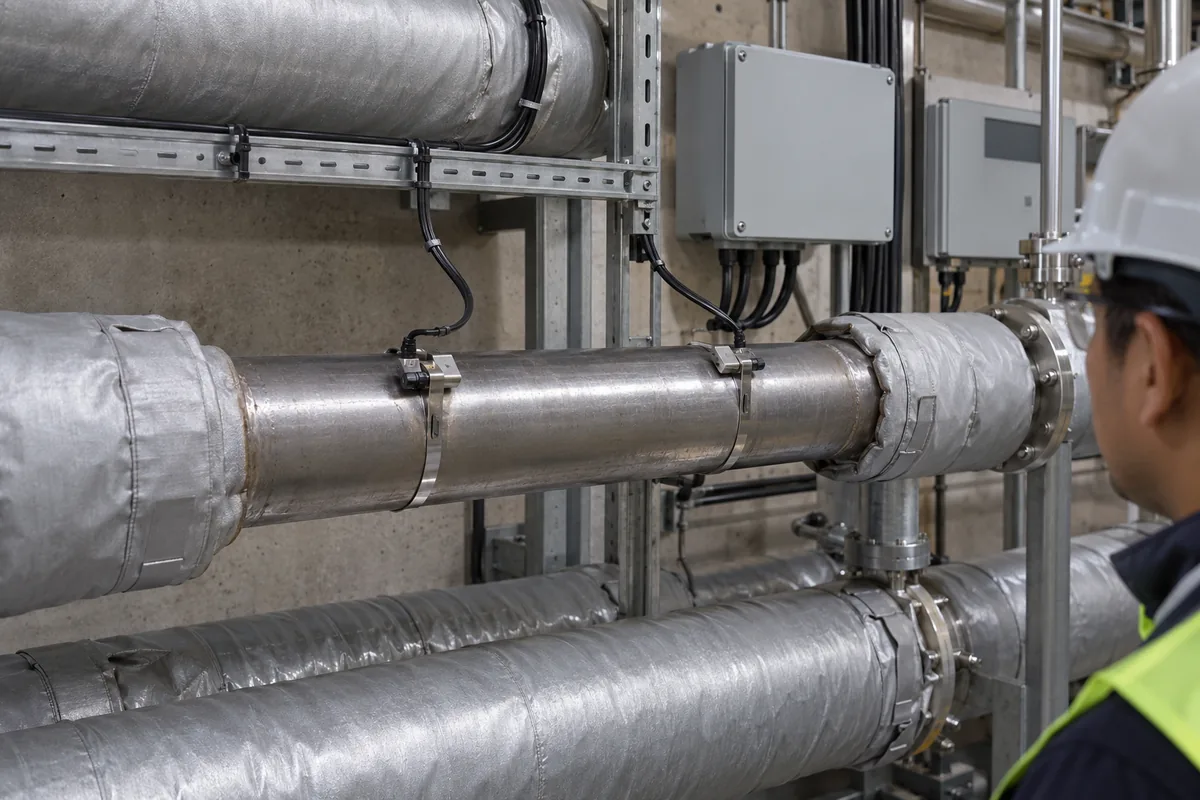

Boru hattı üzerindeki kelepçeli sensörler ve kapalı ölçüm kutularını gösteren temsili görsel.
Kavramsal hizmet görseli: Çıplak çelik boru yüzeyine kelepçelenmiş iki ultrasonik debi probu ve kapalı ölçüm kutuları.

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Ölçüm sınırı ve güvenilir veri teslimi

Hizmette ele alınan işler

  • Devre ve elektrik kapsamının çizimi ile nokta envanteri
  • Akış, sıcaklık farkı, elektrik ve durum verilerinin zaman eşleşmesi
  • Ham kayıt erişimi, kalite durumu ve rapor alanları

Kapsamın sınırları

  • Ortak beslemede ayrıştırılamayan tüketimler kapsam sınırlaması taşır.
  • Geçersiz veri saklanır; enerji hesabına katılmaz veya sıfır tüketim olarak gösterilmez.

Ölçüm kapsamı teklifin temelidir

Teklif ölçüm sınırı ve mevcut altyapı üzerinden hazırlanır. Tasarım, saha hazırlığı, ekipman, veri entegrasyonu ve kabul işleri ayrı görünür; ölçümle cevaplanacak işletme sorusu netleşmeden sayaç listesi kesinleştirilmez.

  • Ölçüm sınırı ve nokta sayısı
  • Mevcut ürün ve montajların uygunluğu
  • Elektrik ve mekanik erişim ile kesinti
  • Veri aktarımı, saklama ve kalite kabulü

İnceleme İçin Gerekli Bilgiler

  • Cevap aranan enerji sorusunu belirtin.
  • Devre ve elektrik sınırlarını paylaşın.
  • Mevcut sayaç ve veri örneğini ekleyin.
  • Raporun kullanım ve erişim ihtiyacını açıklayın.

İnceleme ve Teklif Kapsamı

Çıplak çelik boru yüzeyine kelepçelenmiş iki ultrasonik debi probu ve kapalı ölçüm kutuları.

Boru yüzeyine kelepçelenmiş ultrasonik debi probları ve kapalı ölçüm kutuları.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Tek cihaz, santral veya bina kolu?

Ölçüm sınırıDahil ekipmanlarRapor amacı
Tek chiller
İlgili cihazın ısıl ve elektrik noktaları; ortak yardımcılar ayrıca belirtilir.
Makinenin koşullara bağlı davranışı
Santral
Chillerler ve seçilen pompa/kule yardımcıları
Belirlenmiş santral sınırındaki üretim ve tüketim
Bina kolu
İlgili kolun akış ve sıcaklık noktaları; elektrik kapsamı varsa ayrıca tanımlanır.
Kolun soğutma kullanımı ve dağıtım kararı

İnceleme Yöntemi ve Girdiler

Müşteri önce hangi soruya cevap istediğini seçer: tek makinenin davranışı, bütün santralın tüketimi veya bir bina kolunun soğutma kullanımı. Bu sorular aynı ölçüm noktalarıyla cevaplanmaz. Chiller dışındaki pompalar ve kuleler santral sınırına dahil olabilir; yalnız makine elektriğiyle bütün tesis sonucu gösterilmez. Ön görüşme ölçümün karar amacı ve mevcut altyapısını netleştirir.

Teslim; ölçüm sınırı çizimi, nokta ve cihaz listesi, zaman kaydı düzeni, veri kabul kuralları ve işletme raporunun yapısıdır. Sayaç ve sensör seçimi gerçek devre ve ürün koşullarıyla yapılır. Gerekli elektrik ve mekanik işler ayrı sorumluluk taşır. Gerekli ölçüm yöntemi, cihazın değerlendirmeye uygunluğu ve uzman sorumlulukları teklif öncesinde tanımlanır; işin gerektirdiği belgeler uygulamadan önce teyit edilir. Veri kalitesi doğrulanmadan verim hesabı yayınlanmaz. Geçersiz dönemler ham kayıtta korunur ve neden bilgisiyle işaretlenir; hesapta kullanılmaz, silinmez veya sıfır tüketim sayılmaz.

Ölçüm sınırını raporun amacıyla eşleştirin
Tek makine, santral ve tüketici kolu farklı ölçüm amaçlarıdır. Raporun adı ile dahil edilen ekipmanlar uyumlu olmalıdır.
Zaman eşleşmesi
Isıl ve elektrik kayıtları aynı dönemi temsil eder. Farklı saatli değerler doğru bir karşılaştırma oluşturmaz.
Veri kalitesini görünür tutun
Eksik, hatalı veya hizmet dışı ölçüm ayrı durum taşır. Geçersiz veri otomatik sıfıra çevrilmez.

Chillerlerin gerçek davranışı karşılaştırılıyor

Aynı sınır ve uygun yük koşullarında veri planlanır. Ortak pompa veya kule tüketiminin hangi hesapta bulunduğu ayrı açıklanır.

  • Makine sınırı çizilsin.
  • Yük koşulları kayıtlı olsun.
  • Ortak yardımcılar ayrı gösterilsin.

Fotoğraftaki debi ölçümü neyi sağlar?

Ultrasonik debi probları

Boruya bağlanan debi probları ve ölçüm kutuları, su akışının ölçüm noktalarıyla eşleştirilir.

Isıl enerji için sıcaklık farkı

Aynı devrenin gidiş-dönüş sıcaklıkları ve gerçek akışkan bilgisi debi kaydıyla birlikte gerekir.

Elektrik sonucu için ayrı kayıt

İlgili beslemenin elektrik ölçümü, tüketici kapsamı ve zaman düzeni ayrıca tanımlanır.

Ham kayıttan işletme raporuna

Örnek veri akışı

Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kavramsal akış; gerçek sayaç yerleşimi veya ölçüm sonucu içermez.

  1. Ham veri

    Akış, sıcaklık, elektrik ve zaman kayıtları korunur.

  2. Durum ve kalite

    Geçerli, eksik, iletişim kaybı veya hatalı dönem nedenle işaretlenir.

  3. Geçerli dönem oranı

    Kullanılabilen kayıtların dönem içindeki kapsamı raporda gösterilir.

  4. Türetilmiş rapor

    Yalnız geçerli ve uyumlu kayıtlarla hesaplanır.

Bağlantılar

  • Ham veri öğesinden Durum ve kalite öğesine bağlantıKayıt kontrolü
  • Durum ve kalite öğesinden Geçerli dönem oranı öğesine bağlantıDönem kapsamı
  • Geçerli dönem oranı öğesinden Türetilmiş rapor öğesine bağlantıGeçerli veri
AlanÖrnek durum açıklamasıKullanım
Ham kayıt
Orijinal değer ve zaman; eksik örnek görünür
Silinmeden korunur.
Durum bilgisi
Geçersiz dönem ve nedeni
Hesap dışı bırakma dayanağıdır.
Geçerli dönem oranı
Verisi kullanılabilen dönemin kapsamı
Raporun temsil ettiği süreyi açıklar.
Türetilmiş sonuç
Isıl enerji/elektrik sonucu ve değerlendirme sınırı
Veri yeterliyse hesaplanır; eksiklik sıfır sonuç yapılmaz.

Değerlendirmede Kullanılan Veriler

Karar amacı

İncelenen bilgi
Makine, santral veya bina sorusu
Karara etkisi
Ölçüm sınırını seçin.

Mevcut altyapı

İncelenen bilgi
Sayaç, sensör ve besleme envanteri
Karara etkisi
Korunacak ve hazırlanacak noktaları ayırın.

Veri kalitesi

İncelenen bilgi
Zaman ve montaj kontrolü
Karara etkisi
Kullanılabilir kayıt ile eksik dönemi sınıflandırın.

Rapor ihtiyacı

İncelenen bilgi
İşletmenin karar takvimi
Karara etkisi
Uygun dönem ve rapor biçimini belirleyin.

Teknik Koşullar ve Sınırlar

Ölçüm amacı ve sınırı

Tek cihaz, santral veya bina kolu amacına göre dahil ekipmanlar açık sınırda listelenir.

Isıl veri noktaları

Akış ve gidiş-dönüş sıcaklıkları aynı devreyi temsil eden noktalardan alınır.

Elektrik kapsamı ve disiplin koordinasyonu

Elektrik kaydının chiller ve hangi yardımcı tüketicileri içerdiği teyit edilir.

Zaman ve kayıt aralığı

Isıl, elektrik ve durum kayıtları ortak zaman düzeninde tutulur; ham veri korunur.

Kalite kabulü ve geçersiz dönem

Geçersiz dönemler nedenleriyle işaretlenir, hesap dışında tutulur ve kullanılabilir dönem oranı gösterilir.

İşletme raporu ve yorum

Geçerli veri yük ve kullanım koşullarıyla yorumlanır; anlık ve dönem sonuçları ayrılır.

Ölçüm amacı ve sınırı — ayrıntılar

Ölçüm projesinde karar amacı önce yazılır. Tek cihazın soğutma üretimi, santral toplamı veya bina kolu ayrı değerlendirme sınırlarıdır. Elektrik tarafında dahil edilen yardımcılar açıkça listelenir. Aynı başlık altında farklı sınırlar kullanılarak yanıltıcı karşılaştırma yapılmaz. Mevcut tesisin ortak hat ve beslemeleri çizimde işaretlenir; ölçülemeyen bölüm raporun kapsamını sınırlar. Müşteri verinin hangi soruları cevaplayabileceğini ve hangilerini cevaplayamayacağını baştan görür.

Kontrol: Rapor başlığı ve dahil ekipmanlar aynı ölçüm sınırını temsil etsin.

Isıl veri noktaları — ayrıntılar

Soğutma tarafında akış ve gidiş dönüş sıcaklıklarının hangi devreyi temsil ettiği belirlenir. Sensör yeri, akış yönü ve karışım noktaları çizimde gösterilir. Akışkanın gerçek bilgisi seçim ve değerlendirmeye dahil edilir. Genel bir sensör listesi devrenin yerini tutmaz. Mevcut sayaç kullanılacaksa ürün koşulları ve montaj durumu kontrol edilir; uygunsuz veya teyit bekleyen nokta ölçülmüş güvenilir sonuç diye kabul edilmez ve ayrıca işaretlenir.

Kontrol: Akış ve sıcaklık noktaları aynı devre sınırına ait olsun.

Elektrik kapsamı ve disiplin koordinasyonu — ayrıntılar

Elektrik ölçümü için besleme sınırı, başka tüketiciler ve gerekli erişim ilgili disiplinle değerlendirilir. Chiller dışındaki pompaların veya kulelerin hesaba dahil edilmesi soruya bağlıdır. Ortak bir pano toplamı, yalnız chiller tüketimi diye etiketlenmez. Ürün ve montaj uygunluğu uzmanlık kapsamında teyit edilir. Kesinti, güvenli erişim ve veri arayüzü sorumlulukları teklif içinde açık olur; kullanılacak ölçüm cihazının özellikleri ve uygulayıcının gerekli yetkinliği iş başlamadan ilgili belgelerle doğrulanır.

Kontrol: Her elektrik kaydının hangi tüketicileri içerdiği açıklansın.

Zaman ve kayıt aralığı — ayrıntılar

Isıl enerji, elektrik ve cihaz durum kayıtlarının zaman sistemi ortaklaştırılır. Farklı saat ayarları veya kayıt aralıkları sonuçları etkileyebilir. Ham verinin hangi zaman dilimi ve dönemle tutulacağı tanımlanır. Hizmet dışı cihaz, iletişim kaybı ve eksik örnek ayrı durum taşır. Veriler birleştirilirken yapılan dönüşümler kaydedilir; ham kayıt korunur. Böylece daha sonra bir sonuç sorgulandığında kullanılan dönem ve işlemler müşteri tarafından yeniden izlenebilir olur.

Kontrol: Ham veri ile işlenmiş rapor arasındaki dönüşüm kaydı saklansın.

Kalite kabulü ve geçersiz dönem — ayrıntılar

Veri kabulünde sensör eşleşmesi, akış yönü, zaman tutarlılığı ve olağandışı değerler incelenir. Eksik kayıt sıfır tüketim gibi kullanılmaz. İmkânsız veya güvenilir olmayan dönemler açıklama taşıyarak ayrılır. Uygun karşılaştırma yöntemi proje içinde belirlenir; yalnız ekranın değer göstermesi kabul anlamına gelmez. Rapor, kullanılabilen dönem oranını ve hesaplanamayan sonuçları görünür tutar. Belirsizlik açıklanmadan küçük farklardan kesin verim üstünlüğü veya tasarruf sonucu çıkarılmaz ve sınır korunur.

Kontrol: Eksik ve geçersiz dönemler neden bilgisiyle listelensin.

İşletme raporu ve yorum — ayrıntılar

Geçerli kayıtlar yük, kullanım ve çalışma durumuyla birlikte yorumlanır. Tek bir anlık oran bütün mevsim veya yıl sonucu değildir. Karşılaştırılan cihazların sınır ve koşulları açıklanır; kontrol değişiklikleri tarihli olarak işaretlenir. İşletme raporu teknik ham veri yanında anlaşılır takip soruları sunar. Sayısal enerji kazancı ancak uygun veri ve açık yöntemle değerlendirilebilir; proje henüz ölçülmemiş tüketimi veya garanti edilen tasarrufu beyan etmez ve bunu rapor sınırında belirtir.

Kontrol: Anlık gösterge, dönem sonucu ve yıllık varsayım ayrı başlıklar taşısın.

Kontroller ve teslim

Teslim Edilecek Dosya

Saha eşleştirmesi

Her ölçüm noktasının fiziksel etiketi ve rapor adı karşılaştırılır.

Zaman kontrolü

Isıl, elektrik ve durum verilerinin zaman düzeni doğrulanır.

Kalite oturumu

Eksik ve olağandışı dönemlerin doğru durum taşıdığı görülür.

İşletme teslimi

Ham kayıt erişimi, rapor sınırı ve takip açıklamaları teslim edilir.

Teknik kaynaklar

Sık Sorulan Sorular

Çalışma saati enerji tüketimi midir?

Hayır. Çalışma süresi yararlı işletme bilgisidir ancak gerçek elektrik tüketiminin yerine geçmez. Enerji sorusu için uygun ölçüm gerekir; rapor cihaz durumu ile ölçülmüş tüketimi açıkça ayrı alanlarda gösterir.

Sadece chiller elektriğini ölçmek yeterli mi?

Tek cihaz sorusu için uygun olabilir; bütün santral sonucu isteniyorsa pompalar ve kuleler gibi yardımcıların kapsamı değerlendirilir. Ölçüm sınırı soruya göre belirlenir ve dahil edilmeyen tüketimler raporda açıkça belirtilir.

Mevcut otomasyon verisi kullanılabilir mi?

Nokta yeri, ürün uygunluğu, zaman ve veri kalitesi kontrol edilerek kullanılabilirlik belirlenir. Ekranda değer görülmesi yeterli değildir; hatalı veya eksik dönemler ayrılır ve gerekli yeni ölçüm hazırlığı ayrıca planlanır.

Glikollü devre ölçümü farklı mı?

Gerçek akışkan bilgisi sayaç seçimi ve değerlendirmeye dahil edilmelidir. Mevcut ürünün desteklediği koşullar kontrol edilir; su için yapılan varsayım başka akışkana kendiliğinden uygulanmaz ve uygunluk teyitsiz kesinleştirilmez.

Ölçüm projesi tasarruf garanti eder mi?

Ölçüm doğru karar için veri sağlar; tek başına tüketimi azaltma taahhüdü değildir. Kontrol veya ekipman değişikliği etkisi uygun dönemlerle ayrıca değerlendirilir; ölçülmemiş yıllık kazanç veya kesin geri ödeme süresi söylenmez.
