Merkezi İklimlendirme

Kondenser Su Sıcaklığı ve Kule Kontrol Optimizasyonu

SCA, mevcut kule, pompa ve chillerin ortak çalışma sınırını inceleyerek sıcaklık komutları ve kontrol geçişlerini revize eder. Fonksiyon sonucu ile enerji sonucu veri kapsamına göre ayrı değerlendirilir.

Fanlı soğutma ekipmanı, su boruları ve kapalı kontrol panosunu gösteren temsili teknik görsel.
Kavramsal hizmet görseli: Soğutma kulesine bağlı kondenser suyu boruları ve kontrol noktasını inceleyen mühendis

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Ortak santral sınırı

Kule fanı, kondenser su pompaları ve chiller aynı sonuç sınırında tutulur.

Hizmette ele alınan işler

  • Sensör/nokta ve ortak zaman kaydı incelemesi
  • İzinli set değeri ve fan/hücre kontrol fonksiyonu
  • Benzer yük/havada fonksiyon kabulü

Kapsamın sınırları

  • Güç ölçümü yoksa enerji doğrulaması ayrıca planlanır.
  • Kule kurulumu, bakım ve su kalitesi işleri ayrı kapsamdır.

Mevcut kontrolün revizyon teklifi

Teklifte veri inceleme, saha eşleştirme, fonksiyon yazımı ve kabul ayrı açıklanır. Yeni kule, su arıtma ve kapsamlı bakım işi gerekli görülürse ayrıca tanımlanır.

  • Kule hücresi ve chiller sayısı
  • Sensör ve güç kayıtlarının bulunması
  • Otomasyon erişimi ve sağlayıcı koordinasyonu
  • Mevsimsel karşılaştırma için tekrar çalışma ihtiyacı

İnceleme İçin Gerekli Bilgiler

  • Kule ve chiller modellerini paylaşın.
  • Mevcut sıcaklık ayarlarını belirtin.
  • Fan ve cihaz kayıtlarını ekleyin.
  • Önceliğin fonksiyon veya enerji sonucu olduğunu açıklayın.

Müdahale ve Teklif Kapsamı

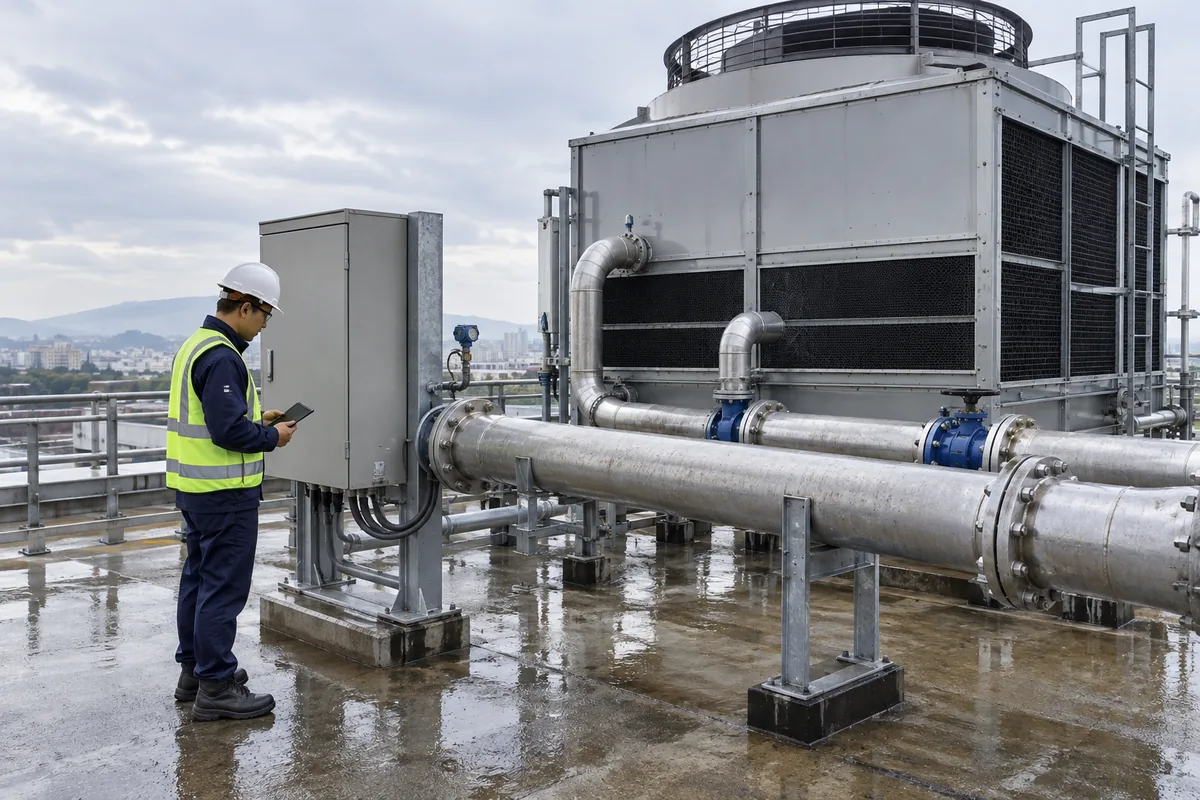

Soğutma kulesine bağlı kondenser suyu boruları ve kontrol noktasını inceleyen mühendis

Kuleye bağlı kondenser su boruları ve kontrol noktası. İncelemede kule çıkışı ile chiller giriş/çıkış sıcaklıklarının gerçek yeri ve zaman eşleşmesi kaydedilir.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Ortak santral sonucunda iki veri ihtiyacı

Fanın daha az çalışması tek başına bütün santralın daha az enerji tükettiğini göstermez.

Ortak ekipman sınırı

Kule fanı, su pompaları ve chiller durumları birlikte kaydedilir.

Fonksiyon incelemesi

Sensör yeri, aynı zamanlı sıcaklık, komut/geri bildirim, yük/hava ve cihaz izinleri gerekir.

Enerji doğrulaması

Aynı sınırdaki fan, pompa ve chiller güç/enerji ölçümleri ile karşılaştırılabilir yük/hava kayıtları gerekir.

Fotoğraftaki ölçüm noktası ilişkisi

Kuleye bağlı kondenser su borularındaki gözlem, kule çıkışı ve chiller giriş/çıkışının gerçek konum kayıtlarıyla eşleştirilir.

Farklı devre veya zamanda alınan sıcaklıklar tek bir kontrol sonucu gibi karşılaştırılmaz.

Sabit veya koşula göre değişen set değeri

Gerçek ayarlar proje verisinden belirlenir; bütün tesisler için aynı sıcaklık sınırı önerilmez.

SeçenekVeri ihtiyacıÜretici sınırıTest koşulu
Sabit set değeri
Mevcut ayar, sıcaklık ve yük kaydı
Gerçek modelin izinli su koşulları
Görülen yük/havada komut ve ekipman tepkisi
Yük / hava ile değişen set
Güvenilir yük/hava girdisi ve kontrol desteği
Teyitli sınır içinde değişim
Geçiş, kararlılık ve hata davranışı

İnceleme ve Müdahale Yöntemi

Bu hizmet yeni soğutma kulesi seçimi veya kurulumu değildir. Mevcut kule, pompa ve su soğutmalı chiller birlikte çalışırken sıcaklık komutlarının ve geri bildirimlerin nasıl oluştuğu incelenir. Aynı koşulda kule fanı ile chiller tüketiminin farklı yönlerde değişebilmesi nedeniyle tek ekipmanın düşük tüketimi bütün tesis için sonuç sayılmaz. Başlangıçta sınır, ölçüm ve işletme amacı netleştirilir.

Kontrol dosyası üretici koşullarını, sensör yerlerini, fan kademelerini veya hız komutlarını ve izinli sıcaklık değişimini kapsar. Sabit ya da değişen ayar seçenekleri, gerçek yük ve hava kayıtlarıyla değerlendirilir. Kule bakımı veya su kalitesi sorunu kontrol revizyonuyla örtülmez; gerekli başka işler ayrıca gösterilir. Önerilen ayarlar saha kabulüne bağlanır. Sıcaklık alt sınırları gerçek cihazın üretici verileriyle belirlenir; teyit eksikse uygulama kararı bekler. İşletme ekibi normal mod, arıza modu ve manuel seçim arasındaki farkı görebilir.

Santral sınırını kurun
Kule fanı, su pompaları ve chillerin birlikte oluşturduğu çalışma sonucu değerlendirilir; yalnız bir ekipmanın davranışıyla optimizasyon başarısı ilan edilmez.
Üretici koşullarını koruyun
Kondenser su sıcaklığı cihazın gerçek izinleriyle sınırlandırılır. Daha düşük sıcaklığın her koşulda daha iyi olduğu varsayılmaz.
Bakım ile kontrolü ayırın
Sensör hatası, hava geçişi veya su devresi problemi varsa önce bu bulgular açıklanır; yazılım ayarı fiziksel arızanın yerine geçmez.

Kule ve chiller farklı amaçlarla çalışıyor

Mevcut komutlar ortak zaman çizelgesinde incelenir. Fanın gereksiz veya gecikmeli davranışı, cihaz yüküyle birlikte değerlendirilir.

  • Fan ve chiller kayıtları eşleşsin.
  • Komut kaynağı belli olsun.
  • Manuel ayarlar kayıtlı olsun.

Görülen ve görülmeyen mevsim koşulları

Teslim hangi koşulun gerçekten sınandığını açıkça gösterir.

Kabul durumuTeslim bilgisi
Sınandı
Yük, dış hava, ayar ve fonksiyon sonucu
Mevsim koşulu görülmedi
Takip bekleyen koşul ve tekrar inceleme ihtiyacı
Enerji ölçümü eksik
Fonksiyon sonucu ile ayrı ölçüm ihtiyacı

Müdahalenin Teknik Koşulları

Ölçüm sınırı ve kayıt

Sıcaklık ve ekipman durumları aynı devre/zaman sınırında eşleştirilir.

Cihazın kondenser su koşulları

Chillerin izinli kondenser su koşulları model verisiyle teyit edilir.

Kule fanı ve hücre sırası

Fan kademeleri, geri bildirim ve bakım dışlaması birlikte tanımlanır.

Sıcaklık set değerini işletme koşullarına göre değiştirme seçenekleri

Sabit veya değişen set değeri gerçek veri ve izinlerle seçilir.

Pompa ve su devresi etkisi

Pompa/bypass ve fiziksel su sorunları kontrol bulgusundan ayrılır.

Toplam sonuç ve kabul

Fonksiyon kabulü ve ölçülmüş toplam enerji sonucu ayrı raporlanır.

Ölçüm sınırı ve kayıt — ayrıntılar

Ortak kontrol incelemesinde kule çıkışı, chiller giriş ve çıkış noktalarının gerçek yerleri belirlenir. Sıcaklıkların aynı devreyi ve aynı zamanı temsil etmesi gerekir. Fan, pompa ve chiller durumları bu kayda bağlanır. Güç ölçümü yoksa çalışma durumu enerji tüketimi diye raporlanmaz. Veri kaynakları, eksik noktalar ve ölçüm belirsizlikleri başlangıç dosyasında açıkça gösterilerek kararın hangi bilgiye dayandığı belirtilir.

Kontrol: Sıcaklık ve cihaz durumları ortak zaman kaydı taşısın.

Cihazın kondenser su koşulları — ayrıntılar

Kondenser su ayarının değişmesi chillerin çalışma koşullarını etkiler. Gerçek cihaz verisinden izinler ve kontrol desteği istenir; yalnız benzer bir modelin bilgisi kullanılmaz. Düşük veya değişen su sıcaklığı için gerekli sınırlar tahmin edilmez. Revizyon dosyası, teyit bekleyen noktaları ayırır. Üretici korumaları normal işletmenin parçası olarak korunur; daha düşük komut için devre dışı bırakılmaları önerilmez ve test planına yazılmaz.

Kontrol: Her chillerin teyit edilmiş koşulları ayrı listelensin.

Kule fanı ve hücre sırası — ayrıntılar

Kule kontrolünün kademeli veya hız kontrollü olması mevcut donanıma bağlıdır. Fan komutu ile gerçek çalışma durumu karşılaştırılır; hizmet dışındaki hücreler otomatik sırada kullanılabilir kabul edilmez. Yeni sıralama, ortak su bağlantısı ve işletme tercihleriyle açıklanır. Bir hücrenin fiziksel sorunu yazılım değişikliğiyle çözüldü sayılmaz. Donanım değişikliği gerektiğinde kontrol revizyonundan ayrı kalem olarak gösterilir ve uygulama sorumluluğu belirlenir.

Kontrol: Fan kademeleri, geri bildirimleri ve bakım dışlaması tanımlansın.

Sıcaklık set değerini işletme koşullarına göre değiştirme seçenekleri — ayrıntılar

Sıcaklık ayarının sabit tutulması veya yük ve hava koşullarına göre değiştirilmesi seçenek olarak incelenir. Hangi bilginin mevcut otomasyondan güvenilir alınabildiği kararı etkiler. Sıcaklık set değerini yük ve hava koşullarına göre değiştirme mantığı (reset), cihaz izinleri ve fan kontrolüyle birlikte yazılır. Aşırı hassas ayarlar kararsız komut üretmemelidir. Kesin değerler proje verisine bağlanır; genel eğitim kaynağından alınan tek ayar bütün tesislere uygulanmış teknik sınır gibi sunulmaz.

Kontrol: Set değerini değiştiren girdiler ve üretici izin sınırı fonksiyon tablosunda bulunsun.

Pompa ve su devresi etkisi — ayrıntılar

Kule ile kondenser arasındaki pompa, vana ve bypass bağlantıları kontrol incelemesinin parçasıdır. Fan komutu değişirken cihazın gerekli su koşulları korunmalıdır. Gerçek devredeki akış ve sıcaklık karışımı değerlendirilir; kontrol noktasının yanlış yerde olması ayar sonucu gibi yorumlanmaz. Debi değişimi öneriliyorsa pompa ve chiller uygunluğu ayrı teyit edilir. Bu teslim genel boru temizliği veya kule kurulumunun yerine geçmez; sınır raporda korunur.

Kontrol: Su devresindeki fiziksel sorunlar kontrol bulgusundan ayrılabilsin.

Toplam sonuç ve kabul — ayrıntılar

Revizyonun karşılaştırması benzer yük ve hava koşullarında yapılır. Fanın daha az çalışması tek başına santralın daha az enerji tükettiğini kanıtlamaz. Uygun ölçüm varsa yardımcılar ve chiller birlikte değerlendirilir; yoksa sonuç fonksiyon ve çalışma davranışı düzeyinde kalır. Testte görülen koşullar, yapılan ayar ve kalan belirsizlikler kaydedilir. Sayısal tasarruf sözü yerine doğrulanmış bulgu ve takip ihtiyacı sunulur, görülmeyen mevsimler açık bırakılır.

Kontrol: Fonksiyon sonucu ile ölçülmüş enerji sonucu ayrılabilsin.

İncelemede Hangi Veriler Kullanılır?

Veri güvenilirliği

İncelenen bilgi
Sensör ve zaman eşleşmesi
Karara etkisi
Önce ölçüm hatalarını ayırın.

Cihaz izni

İncelenen bilgi
Gerçek üretici koşulları
Karara etkisi
Kontrolün değişebileceği alanı belirleyin.

Fan altyapısı

İncelenen bilgi
Kademeler, sürücüler ve hücreler
Karara etkisi
Yazılım ile donanım işlerini ayırın.

Sonuç kapsamı

İncelenen bilgi
Güç ölçümü ve yük kayıtları
Karara etkisi
Fonksiyon kabulü veya ayrıca enerji doğrulaması seçin.

Kontroller ve teslim

Kontroller ve Kayıtlar

Mevcut durum

Eski ayarlar ve cihaz davranışları revizyon öncesi saklanır.

Sinyal kontrolü

Fan, sensör ve cihaz durumlarının doğru noktalarla eşleştiği doğrulanır.

Geçiş gözlemi

İzinli sıcaklık değişimi ve hücre sırası test sonuçlarıyla kaydedilir.

İşletme notu

Normal mod, manuel seçim ve teyit bekleyen koşullar açıkça teslim edilir.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Trane — Chilled-Water System Design Trends, APP-CMC056-EN (2015)
  2. Trane — Engineering educational resources

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Bu hizmet yeni kule kurulumu mu?

Hayır. Bu hizmette mevcut kule ve chillerin birlikte çalışma kontrolü incelenir ve gerekli revizyon tanımlanır. Yeni kule seçimi veya fiziksel bakım gerekiyorsa bu ihtiyaç ayrı gösterilir; kontrol revizyonu bütün altyapıyı yenileme işi olarak sunulmaz.

Kondenser suyu ne kadar soğuk olmalı?

Kesin ayar gerçek chiller ve kule koşullarıyla belirlenir. Daha soğuk suyun her durumda uygun olduğu söylenmez; üretici izinleri ve bütün santralın davranışı incelenmeden genel bir sıcaklık değeri verilmez.

Enerji ölçümü bulunmadan çalışma yapılabilir mi?

Fonksiyon, sensör ve sıralama incelemesi yapılabilir. Ancak cihaz durum kayıtları gerçek enerji tüketimi yerine kullanılamaz; enerji sonucu isteniyorsa uygun ölçüm kapsamı ayrıca planlanır ve bu sınırlama teslimde açıkça belirtilir.

Kule suyu bakımı da bu işte mi?

Su devresine ait belirtiler incelemede görülebilir; gereken bakım veya su kalitesi çalışması ayrı uzmanlık ve kapsamla tanımlanır. Kontrol ayarı, fiziksel kirlenme veya uygun olmayan su koşulunu gidermiş kabul edilmez.

Tek bir günde kabul tamamlanır mı?

Bu, erişilebilen yük ve hava koşullarına bağlıdır. Nokta ve fonksiyon kontrolü belirli oturumda yapılabilir; görülmeyen mevsim koşulları için tekrar inceleme gerekebilir. Dosya hangi koşulların gerçekten sınandığını açıkça gösterir.
