Merkezi İklimlendirme

Kuru Soğutucu Sistemleri

Kuru soğutucunun uygunluğu dış hava sıcaklığı, istenen akışkan çıkışı ve akışkan karışımıyla belirlenir. SCA Mühendislik cihazı, pompayı, yerleşimi ve çalışma senaryolarını birlikte planlar; gerçek debi ve sıcaklıklarla işletmeye alma kaydı oluşturur.

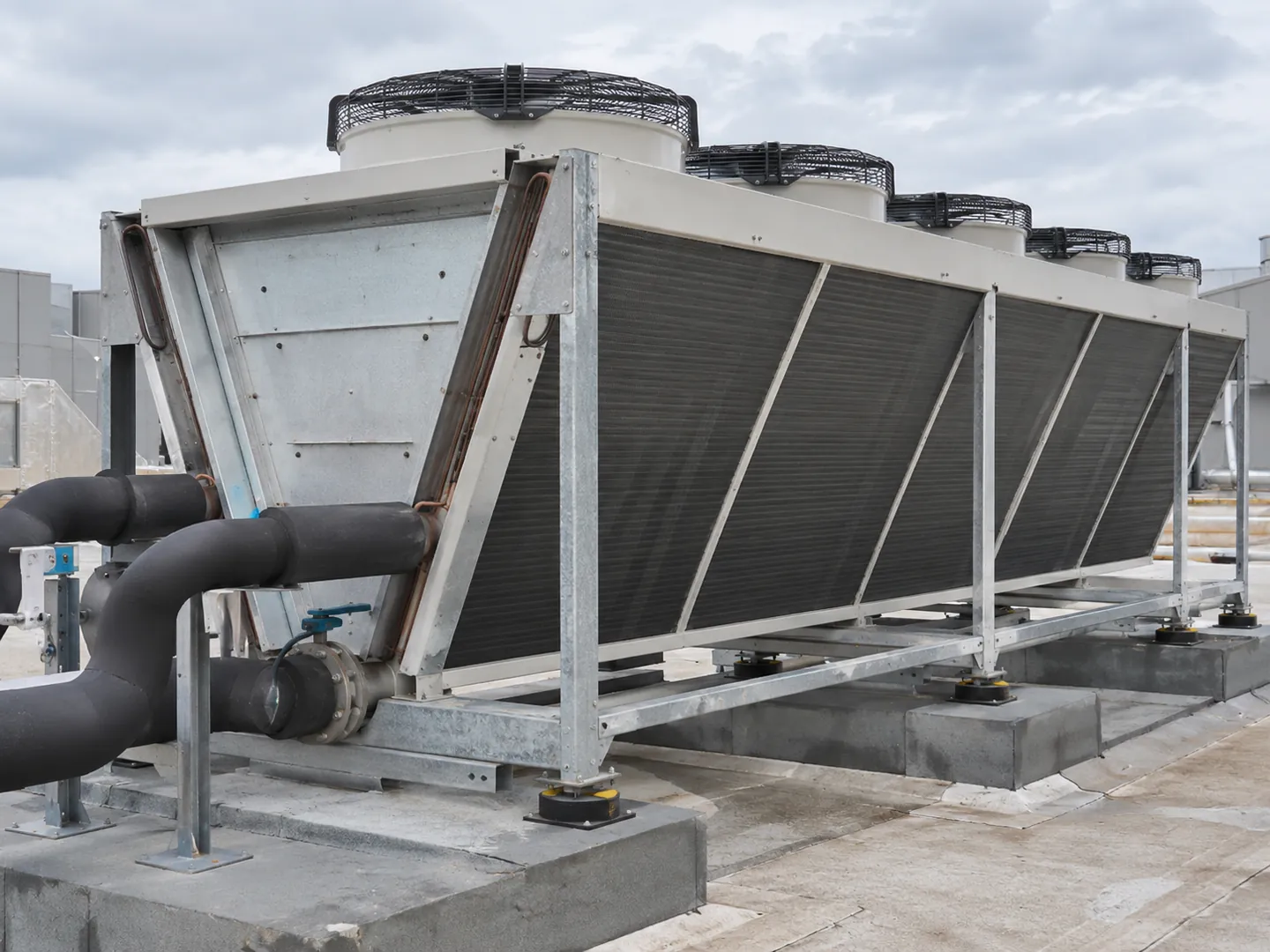

Dış ortamda kanatlı batarya ve aksiyel fanlarıyla kuru soğutucu
Hizmet görseli: Dış ortamda kanatlı batarya ve aksiyel fanlarıyla kuru soğutucu

SAHADAKİ UYGULAMALAR

Genel merkezi iklimlendirme projelerimiz

Aşağıdaki referanslarımız genel merkezi iklimlendirme projelerimizden seçilmiştir.

Tüm projeler
Bu sayfada

Kapsam ve Teklif

Kuru soğutucu kurulum kapsamı

Kuru çalışma, serbest soğutma ve varsa adyabatik destek ayrı çalışma koşullarıyla değerlendirilir.

Hizmette ele alınan işler

  • Gerçek çalışma sıcaklıkları ve akışkan karışımıyla cihaz seçimi
  • Pompa, borulama, fan kontrolü ve yerleşim koordinasyonu
  • Debi, sıcaklık, fan modu ve duruşta don koruması teslim kontrolleri

Kapsamın sınırları

  • Çatı taşıyıcısı, kaide ve yapısal uygunluk ilgili uzmanlarla koordine edilir.
  • Adyabatik destek su altyapısı ve bakım kapsamı teklif içinde ayrıca belirtilir.

Kuru soğutucu bütçesi, hedef koşuluyla anlam kazanır.

Cihaz boyutu ve fan düzeni gerçek dış hava ile hedef akışkan koşuluna göre belirlenir. Glikol, pompa, vana ve kontrol işleri maliyete girer. Kaide ve çatı erişimi ilgili uzman koordinasyonuyla tarif edilir. Adyabatik destek varsa su ve bakım kapsamı ayrı gösterilir. Yalnız nominal kW üzerinden fiyat karşılaştırmaz; debi, ses modu ve teslim testlerini aynı teknik koşulla görünür hale getiririz.

  • Yük ve yaklaşım sıcaklığı
  • Glikol ve pompa devresi
  • Fan, ses modu ve kontrol
  • Çatı, adyabatik destek su beslemesi ve testler

Teklif İçin Gerekli Bilgiler

  • Isı yükü ve hedef giriş çıkış sıcaklığı
  • Yaz ve kış dış hava koşulları
  • Glikol, pompa ve mevcut devre şeması
  • Yerleşim, ses ve adyabatik destek varsa su beslemesi/tüketim beklentisi

Teklif Kapsamı

Sistem Seçimi ve Uygulama

Kuru soğutucu fanlarla dış havaya ısı aktaran bir eşanjördür. Kuru çalışmada çıkış akışkanı dış hava kuru termometre sıcaklığının altına kendiliğinden indiremez. Hedef ile dış hava arasındaki yaklaşım küçüldükçe cihaz seçimi zorlaşabilir. Daha büyük nominal kapasite yazılması tasarım yaz koşulunda istenen çıkışın sağlanacağını tek başına göstermez; giriş ve çıkış koşulu açıkça belirtilir.

Glikol oranı donma korumasına yardımcı olurken akışkanın ısı ve hidrolik özelliklerini değiştirir. Suya ait hesap değerleri karışıma otomatik uygulanmaz. Fan ve pompa kontrolü, donma, minimum debi ve kısmi yük senaryolarıyla birlikte seçilir. Adyabatik destek kullanılıyorsa su beslemesi, tüketimi ve bakım kapsamı kuru cihazdan farklıdır. Teslimde mevsimsel sınır açık belirtilir; serin hava denemesi yaz kapasitesi garantisi olarak sunulmaz.

Yaklaşım Koşulu
Hedef akışkan çıkışıyla dış hava sıcaklığı farkını seçimde gösterir; kuru çalışmada dış hava sıcaklığından daha düşük bir akışkan çıkış sıcaklığı beklemeyiz.
Akışkan Özelliği
Glikol türü ve oranını modele işler; su debisi ve basınç hesabını karışıma aynen taşımayız.
Gerçek Çalışma Noktası
Debi, sıcaklık ve fan tepkisini birlikte ölçer; yalnız nominal kW değerini teslim kabulü saymayız.

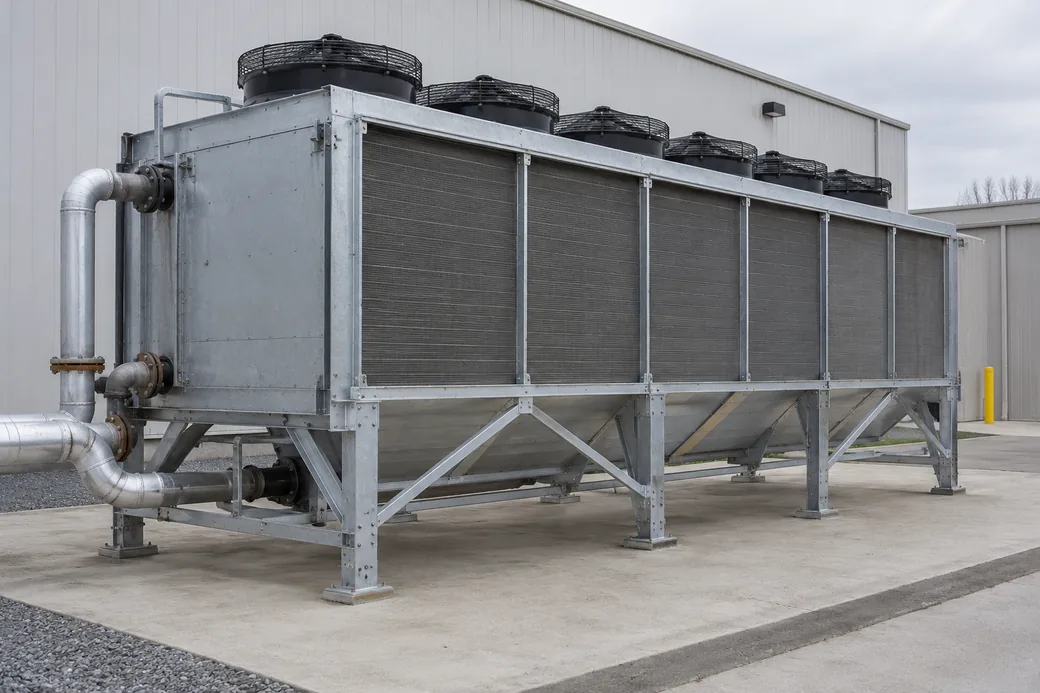

Dış ortamda kanatlı batarya ve aksiyel fanlarıyla kuru soğutucu

Kuru ısı atma cihazı. Kuru ve adyabatik destekli işletme kapsamları karşılaştırma tablosunda ayrılır.

Gerekli sıcaklık ürünle eşleşir.

Prosesin giriş sıcaklığı ve gerçek ısı yükü belirlenir. Yaz dış hava koşulunda hedefin kuru çalışmayla sağlanması kontrol edilir. Uygun değilse farklı soğutma veya destek seçeneği açık sınırlarla değerlendirilir.

  • Proses ısı yükü ve hedef
  • Yaz dış hava koşulu
  • Kuru ve destekli alternatif

Seçimi ve Kapsamı Etkileyen Veriler

Uygunluk

İncelenen bilgi
Yük, su hedefi ve dış hava.
Karara etkisi
Gerçek yaklaşım koşuluyla seçer; kuru cihazı her sıcaklık ihtiyacına çözüm saymayız.

Akışkan

İncelenen bilgi
Glikol türü ve oranı.
Karara etkisi
Donma, ısı ve hidrolik etkisini birlikte hesaplayarak belirsiz karışım kabulü kullanmayız.

Kontrol

İncelenen bilgi
Fan ve devre çalışma sırası.
Karara etkisi
Düşük yük ve serbest soğutmayı test eder; komutla gerçek tepkisini ayırırız.

Destek

İncelenen bilgi
Adyabatik seçenek ve su.
Karara etkisi
Su ile bakım kapsamını açıklar; destekli modu koşulsuz susuz çalışma gibi sunmayız.

Proses için ön değerlendirme

Yaz sıcaklığında hedefe bakın.

Kuru soğutucunun uygunluğu, yalnız cihazın nominal kapasitesine değil, prosesin istediği akışkan sıcaklığına ve bataryaya giren dış havaya bağlıdır.

Örnek durum 01

Hedef, dış havanın altında

Dış hava35 °C· Hedef çıkış30 °C

Yalnız kuru çalışma ile 30 °C çıkış sağlanamaz. Ek soğutma veya uygun bir destek yöntemi proses ve saha koşullarına göre değerlendirilir.

Örnek durum 02

Hedef, dış havanın üstünde

Dış hava35 °C· Hedef çıkış40 °C

Sıcaklık açısından kuru çalışma değerlendirilebilir. 5 °C yaklaşım farkı tek başına yeterlilik değildir; gereken ısı yükü ve cihazın gerçek koşullardaki kapasitesi doğrulanır.

Doğru seçim için birlikte gereken veriler: Isı yükü, akışkan giriş ve hedef çıkış sıcaklıkları, debi, karışımın türü ve oranı, yaz tasarım havası, izin verilen basınç kaybı ve cihaz yerleşimi. Glikollü karışımın ısı aktarımı ve pompa üzerindeki etkisi su verileriyle varsayılmamalıdır.

Sıcaklıklar çalışma prensibini anlatan temsili örneklerdir; kapasite, fan ve pompa seçimi değildir.

Sistem Seçiminde Teknik Koşullar

Kuru Çalışmanın Sıcaklık Sınırı

Kuru çalışmada akışkan çıkışı dış hava sıcaklığından daha düşük olamaz.

Glikolün Termal ve Hidrolik Etkisi

Glikol oranı ısı aktarımını ve pompa ihtiyacını etkiler; su kabulüyle seçim yapılmaz.

Debi ve Pompa Çalışma Noktası

Debi, giriş/çıkış sıcaklığı ve akışkan özellikleri aynı çalışma noktasında birlikte değerlendirilir.

Fan Kontrolü ve Kısmi Yük

Sessiz veya düşük fan hızındaki kapasite, yaz tasarım koşuluyla ayrıca kontrol edilir.

Hava Geri Dolaşımı ve Yerleşim

Parapet ve yakın cihazlar sıcak havanın geri dönmesine yol açabilir; yerleşim üretici açıklıklarıyla incelenir.

Adyabatik Destek: Su İhtiyacı ve Bakım Kapsamı

Adyabatik destek varsa su kalitesi, besleme, kontrol ve bakım sorumluluğu ayrı tanımlanır.

Akışkan Tarafında Isı Aktarımı

Q̇ = ρ × V̇ × cp × (Tgiriş − Tçıkış)

ρ
Gerçek akışkan karışımının yoğunluğu.
V̇
Hacimsel debi; uyumlu birimde m³/s.
cp
Akışkanın ilgili sıcaklıktaki özgül ısısı.
Tgiriş − Tçıkış
Aynı çalışma koşulunda ölçülen sıcaklık farkı.

Birimler eşleşmelidir. Glikol için su özellikleri doğrudan kullanılmaz. Bu hesap tek başına yaz tasarım kapasitesini veya yıllık enerjiyi doğrulamaz.

Kuru Çalışmanın Sıcaklık Sınırı — ayrıntılar

Kuru soğutucu dış hava ile akışkan arasında ısı aktarır. Kuru çalışma halinde hedef çıkışın dış hava kuru termometre sıcaklığının altında olması bu yöntemle kendiliğinden sağlanamaz. Çıkış ve dış hava arasındaki yaklaşım seçim için önemlidir. Kapasite belirli giriş çıkış ve fan koşulunda verilir. Nominal kW tek başına yaz hedefinin karşılandığını göstermez; üretici seçimi gerçek tasarım sıcaklıklarıyla yapılmalıdır.

Kontrol: Dış hava ve hedef çıkış koşulunu model seçimine işler; nominal kapasiteyi sıcaklık uygunluğu kanıtı saymayız.

Glikolün Termal ve Hidrolik Etkisi — ayrıntılar

Glikol türü ve konsantrasyonu yoğunluk, özgül ısı ve viskoziteyi değiştirebilir. Bu nedenle su için hesaplanan debi ve basınç kaybı karışıma doğrudan taşınmaz. Donma koruması ile ısı aktarımı ve pompa tüketimi birlikte değerlendirilir. Karışımın ürün malzemesine uygunluğu ve gerçek oranı doğrulanır. Aşırı veya belirsiz konsantrasyon iyi koruma garantisi değildir; model seçimi ve işletme kaydı aynı akışkan verisini kullanmalıdır.

Kontrol: Glikol türü ve oranını doğrular; termal seçim ile pompa hesabında aynı gerçek akışkan özelliklerini kullanırız.

Debi ve Pompa Çalışma Noktası — ayrıntılar

Isı atma yükü, akışkan debisi ve sıcaklık farkıyla ilişkilidir. Debiyi artırmak her koşulda en verimli çözüm değildir; eşanjör ve hat kayıpları pompa tüketimini değiştirir. Pompa eğrisiyle sistem direnci karşılaştırılır. Kapalı devrede yükseklik ile sürtünme hesabı doğru ayrılmalıdır. Ölçülen giriş çıkış farkı tek başına doğru debiyi kanıtlamaz; debi ve sıcaklık aynı çalışma noktasında birlikte kaydedilir.

Kontrol: Pompa eğrisi ve devre direncini karşılaştırır; ısı değerlendirmesi için debi ve sıcaklığı aynı koşulda ölçeriz.

Fan Kontrolü ve Kısmi Yük — ayrıntılar

Fan hızı, hava debisi ve ses davranışı kısmi yükte değişir. Kontrol hedefi akışkan sıcaklığı ve cihazın desteklediği yöntemle belirlenir. Fanların kademe veya modülasyon sırası ürüne göre tanımlanır. Düşük dış hava ve yükte aşırı soğutma veya sık çevrim incelenir. Daha sessiz çalışma ayarı yaz kapasitesini sınırlayabilir; işletme modu ayrı gösterilir. Kontrol komutu ile fanın gerçek tepkisi teslim testinde karşılaştırılır.

Kontrol: Fan ve sıcaklık kontrolünü farklı yüklerde dener; sessiz modun kapasite ve gerçek çalışma üzerindeki sınırını açıklarız.

Hava Geri Dolaşımı ve Yerleşim — ayrıntılar

Parapet, yakın cihazlar veya yanlış atış yönü sıcak havanın emişe geri dönmesine yol açabilir. Açık alanda bulunması tek başına uygun yerleşim değildir. Üretici boşlukları ve çoklu cihaz koşulları incelenir. Servis ve serpantin temizlik erişimi korunur. Çatı taşıyıcısı, kaide ve titreşim detayları ilgili uzmanlarla koordine edilir. Katalog kapasitesi uygun yerleşim ve giriş koşuluna dayanır; saha hava problemi cihaz seçimi dışında bırakılmaz.

Kontrol: Emiş ve atış yollarını çevre cihazlarla kontrol eder; servis ve taşıyıcı detayını uzman koordinasyonuyla doğrularız.

Adyabatik Destek: Su İhtiyacı ve Bakım Kapsamı — ayrıntılar

Adyabatik destek dış havayı ön soğutarak belirli koşullarda kapasiteye katkı sağlayabilir. Bu düzen kuru cihazdan farklı su, kontrol ve bakım işleri içerir. Su kalitesi ve ürünün hijyen veya koruma prosedürü ilgili modelden alınır. Yalnız kuru soğutucu adıyla bütün çalışma modlarının susuz olduğu iddia edilmez. Destek devreye girme koşulu, su tüketimi ve gerçek kapasite ayrıca değerlendirilir; sabit tasarruf oranı ürünün nominal verisinden çıkarılmaz.

Kontrol: Kuru ve destekli modu ayrı açıklar; su, bakım ve kontrol kapsamını ilgili ürün prosedürüyle teklif ve teslimde gösteririz.

Boru hatları, depolama tankları ve pompaların bulunduğu teknik hacim

Pompa ve borulama yerleşimi. Saha pompa devresi ve ölçüm sonuçları teslim kaydında belirtilir.

Kuru soğutucuda kapasite ve adyabatik seçenek seçilen modelden doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Kuru soğutucu ihtiyacınızı karşılar mı?

Bu üç bilgiyi birlikte değerlendirmek ilk uygunluk kontrolünü sağlar.

Yazın dış hava sıcaklığı

Cihazın çalışacağı konumun tasarım sıcaklığı ve yerleşimde sıcak hava geri dönüşü değerlendirilir.

Hedef akışkan çıkış sıcaklığı

Kuru çalışmada dış hava sıcaklığının altında çıkış beklenmez; hedefe yaklaşıldıkça üretici seçimi ve cihaz boyutu önem kazanır.

Akışkan karışımı

Su veya gerçek glikol tipi/oranı bildirilir; kapasite ve pompa seçimi aynı akışkan verisiyle yapılır.

Kuru ve adyabatik destekli çalışma

Kuru ısı atma cihazı için aşağıda iki çalışma kapsamı karşılaştırılır.

SeçenekSu beslemesiBakım kapsamıÇalışma koşulu
Kuru çalışma
Isı atma için dış hava kullanır; adyabatik hava ön soğutma suyu bulunmaz.
Serpantin, fan ve akışkan devresi kontrol edilir.
Dış hava kuru termometre sıcaklığı ve akışkan giriş/çıkışı esas alınır.
Adyabatik destek
Modele ve etkin çalışma saatlerine göre su beslemesi ve tüketimi gerekir.
Üreticinin su kalitesi, su devresi, hijyen ve bakım gereklilikleri eklenir.
Hava ön soğutması modelin tanımlı koşullarında değerlendirilir; her modda aynı katkı varsayılmaz.

Adyabatik özellik cihaz modelinden doğrulanır; ürün seçimi ve uygulama bilgisi ilgili ürün ve proje kayıtlarına dayanır.

Teslimde birlikte kaydedilen çalışma verileri

Örnek kayıt şablonu gerçek ölçümle doldurulur.

KayıtYazılacak bilgiBirlikte değerlendirme
Dış hava
Ölçüm zamanı, noktası ve sıcaklığı
Cihazın seçim koşuluyla karşılaştırılır.
Akışkan
Tip, karışım oranı ve ölçülen debi
Pompa çalışma noktasıyla birlikte değerlendirilir.
Giriş / çıkış
Aynı çalışma noktasında iki sıcaklık
Gerçek akışkan özellikleri ve debiyle ısı atma hesabına bağlanır.
Fan modu
İzin, hız/geri bildirim ve etkin mod
Sessiz, kısmi yük ve tasarım modu ayrılır.
Duruşta don koruması
Karışım uygunluğu, açıkta borular ve üretici duruş koşulu
Kış işletme talimatı ve yeniden başlatma adımı teslim edilir.

Sonraki işletme notunda akışkan oranı değişikliği, mevsim geçişi ve adyabatik bakım gereklilikleri belirtilir. Kısa test yıllık enerji veya su tasarrufu sonucu değildir.

Kontroller ve teslim

Kontroller ve Teslim

Model ve Akışkan

Seçim koşulunu, akışkan türü ve oranını doğrularız. Donma ve malzeme koşulunu modelle eşleştirir; gerçek hat ve pompa düzenini son şemayla karşılaştırırız.

Debi ve Isı

Debi ile giriş çıkış sıcaklıklarını aynı anda kaydederiz. Pompa ve eşanjör koşulunu inceler; akışkan özellikleri ve test dış havasını ölçüm raporunda açıkça belirtiriz.

Kontrol Modları

Düşük yük, fan kontrolü ve varsa serbest soğutma sırasını deneriz. Adyabatik destek varsa su ve gerçek geri bildirimi ayrı test eder; model prosedürünü uygularız.

Yerleşim ve Teslim

Hava dolaşımı, temizlik ve servis erişimini kontrol ederiz. Mevsimsel sınırı ve duruş korumasını açıklar; akışkan, program ve bakım kayıtlarını işletmeye teslim ederiz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. Güntner — GFD Dry Cooler Operating Manual (2026-06)
  2. Kelvion — Flatbed Drycoolers
  3. Grundfos — Pump curves
  4. Wilo — Open versus Closed Loop Piping Systems
  5. Güntner — High Density Adiabatic Dry Cooler

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Kuru soğutucu dış havadan daha soğuk su üretir mi?

Kuru çalışma halinde dış hava kuru termometre sıcaklığının altına kendiliğinden inemez. Hedef ile dış hava arasındaki yaklaşım seçimi etkiler. Adyabatik destek veya farklı soğutma sistemi ayrı koşullara sahiptir. Gerçek giriş çıkış ve dış hava verisini model seçimine işler; nominal kapasiteyle sıcaklık uygunluğunu aynı şey saymayız.

Glikol eklemek kapasiteyi etkiler mi?

Karışımın ısı ve hidrolik özellikleri değişebilir. Su için yapılan debi ve basınç hesabı doğrudan kullanılmaz. Tür, oran ve ürün uygunluğu doğrulanır; donma korumasıyla ısı aktarımı ve pompa tüketimi birlikte değerlendirilir. Belirsiz veya fazla konsantrasyonu otomatik iyi koruma saymaz, gerçek akışkan verisini seçim dosyasına işleriz.

Serbest soğutma bütün yıl çalışır mı?

Dış hava ve hedef su koşuluna bağlıdır. Bazı dönemlerde kısmi veya tam katkı sağlanabilir; bütün yıl aynı sonuç beklenmez. Vana, pompa ve chiller kontrol sırası doğru kurulmalıdır. Model sınırlarını ve işletme hedefini karşılaştırır; kısa serin hava testini yıllık tasarruf garantisi olarak sunmayız.

Daha büyük fan daha iyi çözüm mü?

Gerekli kapasite, ses ve enerji birlikte değerlendirilmelidir. Fan çalışma noktası ürüne bağlıdır; aşırı veya yanlış kontrol kısmi yükte sorun oluşturabilir. Yerleşimde sıcak hava geri dolaşıyorsa fan büyütmek kök sebebi çözmez. Gerçek hava yolu ve akışkan koşulunu inceler, farklı modları debi ve sıcaklık kaydıyla test ederiz.

Adyabatik kuru soğutucu susuz mu?

Destekli mod su kullanabilir; kuru ve adyabatik çalışma ayrı açıklanmalıdır. Su kalitesi, bakım ve ürün prosedürü doğrulanır. Destek devreye girme koşulu kapasite ve iklimle ilişkilidir. Yalnız cihaz adından bütün modların susuz olduğu sonucu çıkarmaz; su ve kontrol kapsamını teklif ve teslimde görünür biçimde belirtiriz.
