Kapsam ve Teklif
Chiller ısı geri kazanım kapsamı
Kullanılabilir ısı; cihazın desteklediği sıcaklık ve ihtiyaçların aynı zamanda oluşmasıyla belirlenir.
Hizmette ele alınan işler
- Mevcut cihaz ve geri kazanım seçeneğinin doğrulanması
- Saatlik soğutma ve sıcak su/ısıtma profilinin karşılaştırılması
- Eşanjör, pompa, vana ve kontrol entegrasyonu
- Yalnız soğutma, eşzamanlı kullanım ve düşük talep testleri
Kapsamın sınırları
- Nihai sıcak su/hijyen ve tamamlayıcı kaynağın kapsamı ayrıca tanımlanır.
- Her chiller aynı dönüşüme veya aynı su sıcaklığına uygun değildir.
- Kısa teslim testi yıllık tasarruf garantisi değildir.
Geri kazanım yatırımı, eşleşen yükle değerlendirilir.
Eşanjör, pompa, vana, depo ve kontrol işleri cihazın mimarisine göre değişir. Mevcut chillerin uygunluğu ve kesintisiz uygulama ihtiyacı keşifte incelenir. İlk yatırım ile yıllık yararı aynı saatlik kabullerle karşılaştırırız. Geri kazanım kullanılamadığında ısı atma ve yedek sıcak kaynak kapsamını ayrı açıklar; sabit tasarruf oranı yerine ölçüm sınırı ve gerçek işletme koşuluna dayalı teknik teklif hazırlarız.
- Chiller ve sıcaklık uyumu
- Eşzamanlı yük ve depolama
- Hidrolik ve kontrol entegrasyonu
- Yedek kaynak ve ölçüm kapsamı
Teklif İçin Gerekli Bilgiler
- Chiller model ve kondenser verileri
- Saatlik soğutma ve sıcak su profili
- Mevcut hidrolik ve depo şeması
- Ölçüm, kontrol ve yedek kaynak bilgisi
Teklif Kapsamı
Sistem Seçimi ve Uygulama
Bir chillerin kondenserinde atılan ısının bulunması, bu enerjinin tamamının kullanılabilir olduğu anlamına gelmez. Sıcaklık seviyesi, talep zamanı ve cihazın desteklediği geri kazanım düzeni belirleyicidir. Kullanım sıcak suyu için ön ısıtma ile nihai depolama sıcaklığı farklı görevler olabilir. Yük profili ve mevcut cihaz koşulu incelenmeden bütün kazan tüketiminin kaldırılacağı vaat edilmez.
Sıcak tarafın isteğiyle soğutma tarafının gereksinimi kontrol içinde koordine edilir. Yüksek su sıcaklığı talebi kompresör çalışma koşulunu etkileyebilir. Eşanjör, debi, pompa ve vana düzeni uygun seçilir; geri kazanım kullanılamadığında ısı atma yolu korunur. Hijyen gerektiren kullanım suyu ile kapalı mekanik devre uygun sınırlarla ayrılır. Teslimde eşzamanlı çalışma kadar yalnız soğutma ve düşük talep senaryoları da test edilir.
- Eşzamanlı İhtiyaç
- Atılan ısıyla sıcak su veya ısıtma talebinin aynı saatlerdeki ilişkisini inceler; nominal kondenser gücünü yıllık kullanılabilir enerji saymayız.
- Sıcaklık Seviyesi
- Ön ısıtma ve nihai sıcaklık görevlerini ayırır; cihazın desteklemediği koşulu kontrol ayarıyla zorlamayız.
- Soğutma Önceliği
- Geri kazanım yokken güvenli ısı atmayı ve gerekli debiyi korur; iki devrenin işletmesini birlikte test ederiz.

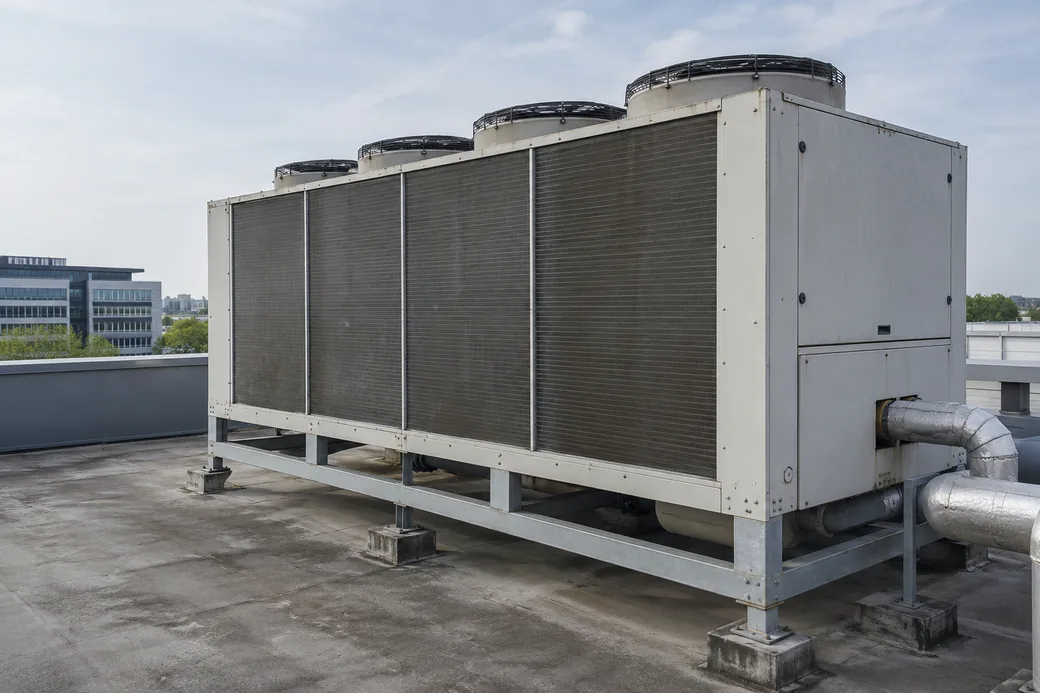

Hava soğutmalı chiller. Model ve geri kazanım seçeneği üretici verisinden ayrıca doğrulanır.
Cihazın gerçek geri kazanım imkânı doğrulanır.
Model ve kondenser düzeni incelenir. Desteklenen sıcaklık ve kapasite verileri alınır. Soğutma ve sıcak su tüketim profili karşılaştırılır; sonradan her chillerin aynı biçimde dönüştürülebileceği varsayılmaz.
- Model ve kondenser mimarisi
- Saatlik yük eşleşmesi
- Desteklenen su koşulları
Kalan sıcaklık ihtiyacı ayrıca çözülür.
Geri kazanılmış ısının depolama veya ön ısıtma görevine uygunluğu hesaplanır. Nihai sıcaklık ve hijyen politikası ayrı belirlenir. Yedek veya tamamlayıcı kaynağın kontrolü, kullanım saatlerinde sıcak su sürekliliğiyle birlikte değerlendirilir.
- Ön ısıtma ve nihai hedef
- Depo ve tamamlayıcı kaynak
- Hijyen ve eşanjör sınırı
Isı kullanılamadığında atma yolu açık kalır.
Sıcak tarafın vanaları kapandığında soğutma devresi çalışmaya devam edebilmelidir. Minimum debi ve kontrol sırası ürün koşuluyla doğrulanır. Düşük talep, yalnız soğutma ve eşzamanlı yük senaryoları teslimde ayrı denenir.
- Minimum debi ve vana sırası
- Alternatif ısı atma yolu
- Farklı yüklerde işlev testi
Seçimi ve Kapsamı Etkileyen Veriler
Uygunluk
- İncelenen bilgi
- Chiller modeli ve sıcak hedef.
- Karara etkisi
- Desteklenen geri kazanım düzenini doğrular; her cihazın aynı dönüşümü yapacağını varsaymayız.
Yarar
- İncelenen bilgi
- Saatlik soğutma ile sıcak su veya ısıtma yükü.
- Karara etkisi
- Eşzamanlı kullanılabilir enerjiyi değerlendirir; günlük toplamdan kesin yıllık kazanım üretmeyiz.
Hidrolik
- İncelenen bilgi
- Debi, vana ve ısı atma.
- Karara etkisi
- Sıcak su veya ısıtma talebi yokken soğutmayı korur; cihazın su koşulunu test ederiz.
Teslim
- İncelenen bilgi
- Isı, elektrik ve hijyen sınırı.
- Karara etkisi
- Ölçüm kapsamını ve tamamlayıcı kaynağı açıklar; kısa testten tasarruf garantisi çıkarmayız.
Sistem Seçiminde Teknik Koşullar
Kondenser Isısı ve Kullanılabilir Enerji
Kondenserdeki ısı, istenen sıcaklıkta ve gereken zamanda kullanılabildiği ölçüde yararlıdır. Saatlik soğutma/sıcak su profili, cihaz mimarisi ve kısmi yük koşullarıyla gerçek kullanılabilir bölüm hesaplanır.
İstenen su sıcaklığının chiller üzerindeki etkisi
İstenen geri kazanım suyu sıcaklığı chiller kapasitesini ve elektriğini etkileyebilir. Ön ısıtma ile nihai üretimi ayırıyor; mevcut kaynakta azalacak tüketimle ilave elektriği aynı sınırda karşılaştırıyoruz.
Eşzamanlı Yük ve Depolama
Depolama bazı zaman farklarını azaltabilir, tümünü gidermez. Saatlik ısı üretimi, tüketim, bekleme kayıpları ve yedek kaynağın görevi aynı enerji değerlendirmesinde ele alınır.
Hidrolik Düzen ve Debi
Geri kazanım eşanjörü ve pompaları gerçek debi/basınç kaybıyla seçiyoruz. Vana kapanması ve kısmi yükte su koşullarını, sıcaklık/debi ölçümlerini ve gerçek kontrol tepkisini birlikte test ediyoruz.
Isı Atma Yolu ve Kontrol
Sıcak su veya ısıtma talebi yokken soğutma için normal ısı atma yolu korunmalıdır. Yalnız soğutma ve eşzamanlı çalışma senaryolarında vana, pompa ve cihaz geri bildirimini doğruluyoruz.
Ölçüm, Hijyen ve İşletme Sınırı
Kapalı mekanik devre ile kullanım suyu ayrılır; hijyen ve nihai sıcaklık ayrıca değerlendirilir. Isı ve elektrik ölçüm sınırını teslim ediyor, yıllık yarar için mevsimsel izlemeyi açıklıyoruz.
Su Tarafında Isı Ölçümü
Q̇ = ṁ × cp × ΔT
- Q̇
- Isı aktarım hızı; W veya uyumlu birimde kW.
- ṁ
- Ölçülen kütlesel debi; kg/s.
- cp
- İlgili akışkanın ve sıcaklığın özgül ısısı.
- ΔT
- Aynı çalışma koşulundaki giriş çıkış sıcaklık farkı.
Birimler eşleşmelidir. Glikollü akışkanda su özellikleri doğrudan kullanılmaz. Bu ilişki yıllık enerji veya cihaz verimini tek başına belirlemez.
Kondenser Isısı ve Kullanılabilir Enerji — ayrıntılar
Kondenserde atılan enerji soğutma yükü ile kompresörün enerji girdisiyle ilişkilidir; ancak bütününün istenen sıcaklıkta kullanılabilmesi otomatik değildir. Cihaz mimarisi, kısmi yük ve sıcak taraf talebi sonucu değiştirir. Nominal kapasite yıllık kazanım hesabına doğrudan taşınmaz. Saatlik soğutma ile sıcak su veya ısıtma yükü profilleri karşılaştırılır. Isı ihtiyacı yokken veya gerekli sıcaklık desteklenmiyorsa kullanılabilir bölüm daha düşük olabilir; tahminin kabulleri açık gösterilir.
Kontrol: Soğutma ile sıcak su veya ısıtma talebini aynı zaman aralığında karşılaştırır; nominal ısıyı koşulsuz yıllık kazanım olarak sunmayız.
İstenen su sıcaklığının chiller üzerindeki etkisi — ayrıntılar
Geri kazanım suyunun istenen sıcaklığı chillerin çalışma koşulunu etkileyebilir. Daha yüksek sıcaklık her koşulda ücretsiz ısı demek değildir; kompresör ve kapasite davranışı ilgili ürün verileriyle incelenir. Ön ısıtma çözümüyle nihai sıcak su üretimi farklı hedeflerdir. Cihazın izin verilen su koşulları doğrulanmadan set değeri yükseltilmez. Geri kazanımla mevcut ısı kaynağında azalabilecek enerji tüketimini, oluşabilecek ilave elektrik tüketimiyle aynı değerlendirme sınırında karşılaştırırız.
Kontrol: Su hedefini ürün verisiyle eşleştirir; ön ısıtmayı nihai üretimden ve ilave elektrik etkisinden ayrı açıklarız.
Eşzamanlı Yük ve Depolama — ayrıntılar
Sıcak su tüketimiyle soğutma yükü aynı anda oluşmadığında depolama bazı koşullarda yardımcı olabilir. Ancak depo kapasitesi bütün zaman uyumsuzluğunu ortadan kaldırmaz. Gün içi talep, ısı üretimi ve bekleme kayıpları birlikte incelenir. Gereksiz büyük depolama yatırım ve kayıp oluşturabilir. Yedek kaynak gerektiğinde devreye girmelidir. Yıllık enerji hesabı yalnız günlük toplamların eşitliğine dayanmaz; saatlik ilişki ve cihaz çalışma süresi önemlidir.
Kontrol: Talep zamanını ve depolama kaybını hesapta gösterir; günlük toplam eşitliğini eşzamanlı kullanılabilir enerji saymayız.
Hidrolik Düzen ve Debi — ayrıntılar
Geri kazanım eşanjörü ve pompalar gerekli debi ile basınç kaybına göre seçilir. Vana kapanması veya kısmi yükte cihazın izin verilen su koşulu korunmalıdır. Mevcut soğutma devresine bağlantının kontrol ve pompa etkisi incelenir. Tek sıcaklık sensörü debinin doğru olduğunu kanıtlamaz. Giriş çıkış sıcaklığı ve ölçülen debi aynı çalışma noktasında değerlendirilir; kontrol komutu ile gerçek vana ve pompa tepkisi ayrı test edilir.
Kontrol: Debi ve sıcaklıkları birlikte ölçer; vana ve pompa kontrolünü cihazın su sınırlarıyla eşleştiririz.
Isı Atma Yolu ve Kontrol — ayrıntılar
Sıcak su veya ısıtma talebi yoksa soğutma görevi için uygun ısı atma yolu korunmalıdır. Kontrol sırası geri kazanım ve normal ısı atmayı ürün mimarisiyle yönetir. Sıcak tarafın kapalı olması chillerin gerekli çalışmasını bozacak biçimde tasarlanmaz. Sensör, vana geri bildirimi ve alarm noktaları listelenir. Sadece otomasyon ekranında uygun komut görünmesi yeterli değildir; yalnız soğutma ve eşzamanlı çalışma sahada denenerek gerçek tepki kaydedilir.
Kontrol: Sıcak su veya ısıtma talebi yokken ısı atmayı ve soğutma çalışmasını test eder; kontrol sırasını gerçek geri bildirimle doğrularız.
Ölçüm, Hijyen ve İşletme Sınırı — ayrıntılar
Kullanım suyu ile mekanik kapalı devre arasındaki ayırma ve malzeme koşulu projeye uygun çözülür. Hijyen ve nihai sıcaklık politikası ayrı uzman değerlendirmesiyle ele alınır. Geri kazanılan enerji debi ve sıcaklık farkı üzerinden ilgili akışkan özellikleriyle ölçülebilir; elektrik tüketimi ayrıca izlenir. Ölçüm sınırı belirtilmeden sabit tasarruf yüzdesi verilmez. Kısa teslim testi yıllık kazancı göstermez; bakım ve mevsimsel izleme planı gerekir.
Kontrol: Mekanik ve kullanım suyu sınırını açıklar; ısı ve elektrik ölçüm kapsamını ayrı kayıtla işletmeye teslim ederiz.

Pompa, depolama tankları ve boru hatlarının bulunduğu teknik hacim.

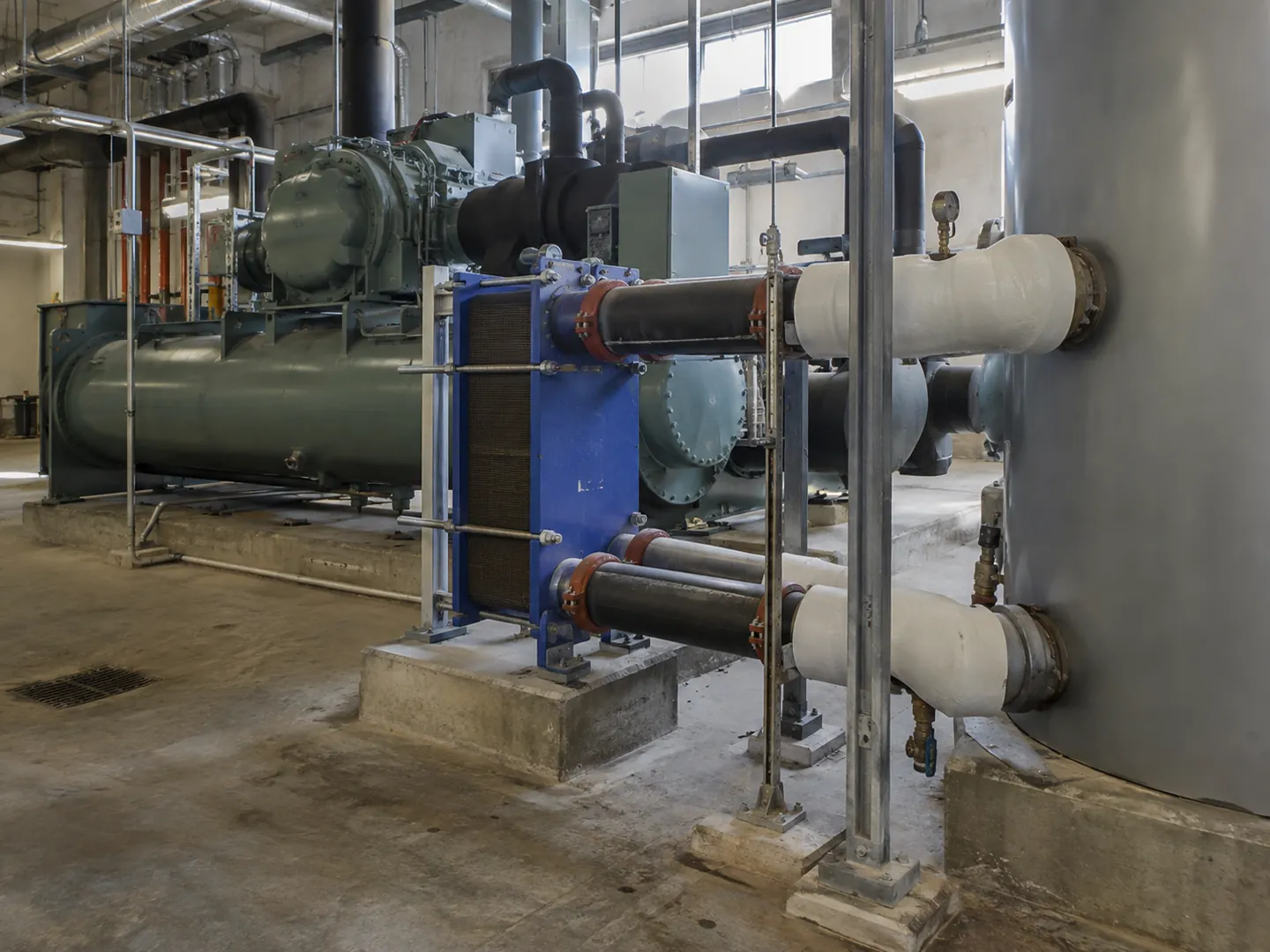

Isı geri kazanım eşanjörü ve su devresi.
Uygulama ve Teknik Ayrıntılar
Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.
Sistem seçimi ve uygulama
Örnek saatlik yüklerin örtüşmesi
Temsili talep endeksi, soğutma ile sıcak su ihtiyacının gün içinde farklılaşabileceğini gösterir. Değerler gerçek kW, cihaz verisi veya gerçekleşmiş tüketim değildir.
Örnek değerler öğretici gösterim içindir. Gerçek örtüşme, sıcaklık seviyesi ve kullanılabilir enerji saatlik tesis kayıtlarıyla hesaplanır.
- Soğutma talebi
- Sıcak su talebi
Cihaz bilgisi ve iki ısı yolu
Mevcut chiller modeli, kondenser mimarisi, geri kazanım seçeneği ve desteklenen su sıcaklığı üretici verisinden doğrulanır. Görsel bu seçeneğin belirli bir cihazda mevcut olduğunu kanıtlamaz.
Kavramsal akış özeti; gerçek saha ölçüsü veya montaj planı değildir.
Gerçek borulama ve kontrol, cihaz mimarisinin onaylı şemasına göre hazırlanır.
Chiller kondenseri
Modelin desteklediği çalışma koşulları
Geri kazanım eşanjörü
Uygun sıcaklık ve eşzamanlı ihtiyaç
Sıcak su / ısıtma
Devre ayrımı ve kalan sıcaklık ihtiyacı
Normal ısı atma yolu
Geri kazanım kullanılamadığında soğutma korunur
Bağlantılar
- Chiller kondenseri öğesinden Geri kazanım eşanjörü öğesine bağlantıGeri kazanım yolu
- Geri kazanım eşanjörü öğesinden Sıcak su / ısıtma öğesine bağlantıUygun ısı aktarımı
- Chiller kondenseri öğesinden Normal ısı atma yolu öğesine bağlantıAlternatif ısı atma
Cihaz/model kaydı
Model kodu, kondenser düzeni ve geri kazanım aksesuarı veya onaylı dönüşüm seçeneği.
Su koşulları
Desteklenen sıcaklık, debi ve kapasite verileri ile gerekli yedek/normal ısı atma koşulları.
Isı görevleri ve teslim testleri
Ön ısıtma, nihai sıcak su ve yedek kaynak aynı teslim değildir. Aşağıdaki kayıt örneği gerçek ölçüm sonucu içermez.
Kontroller ve teslim
Kontroller ve Teslim
Model ve Şema
Chillerin geri kazanım koşulunu ve hidrolik bağlantıları doğrularız. Vana ve sensörleri listeler; kapalı mekanik devre ile kullanım suyu devresinin ayrımını ilgili proje ve uzman sorumluluğuyla kontrol ederiz.
Debi ve Sıcaklık
Giriş çıkış sıcaklığı ile debiyi aynı çalışma noktasında kaydederiz. Eşanjör ve pompa koşulunu inceler; akışkan özelliği ve ölçüm kapsamını raporda açıkça gösteririz.
Farklı Yük Testi
Yalnız soğutma, eşzamanlı sıcak su veya ısıtma talebi ve düşük talep senaryolarını deneriz. Isı atma yolunu, minimum debiyi ve kontrol geri bildirimini gerçek cihaz tepkisiyle birlikte doğrularız.
Enerji ve Teslim
Isı ve elektrik izleme yöntemini teslim ederiz. Tamamlayıcı kaynağı ve mevsimsel sınırı açıklar; kısa test sonucuyla yıllık kazanç iddiasını birbirinden ayırırız.
Teknik kaynaklar
Teknik Kaynaklar ve Tasarım Esasları
- Trane — Hydronic Heat Recovery Control
- Trane — Chilled Water Systems Air Conditioning Clinic
- Grundfos Delta HCU — Hydronic Circulation and Control
- ASHRAE Handbook 2025, Chapter 7 — Fundamentals of Control
- HSE HSG274 Part 2 — Hot and Cold Water Systems Technical Guidance
Projenizin Sonraki Adımını Belirleyelim
İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.
Sık Sorulan Sorular
Her chillerde atık ısı kullanılabilir mi?
Model ve kondenser mimarisi incelenmelidir. Desteklenen sıcaklık ve kapasite verisi olmadan dönüşüm sözü vermeyiz. Kullanılabilir ısı gerçek soğutma yüküyle sıcak su veya ısıtma talebinin zamanına bağlıdır. Ön ısıtma ve nihai üretim ayrı görevler olabilir. Ürün uygunluğu ve mevcut hidrolik düzen birlikte değerlendirilerek çözüm seçilir.
Geri kazanılan ısı tamamen ücretsiz mi?
Her koşulda değil. İstenen su sıcaklığı cihazın elektrik ve kapasite davranışını etkileyebilir. Pompa ve yardımcı tüketim de vardır. Yararı değerlendirirken mevcut ısı kaynağında azalabilecek tüketimi ve geri kazanımın ilave elektrik tüketimini aynı ölçüm sınırında karşılaştırırız. Nominal kondenser gücünden doğrudan sabit tasarruf yüzdesi çıkararak yatırım kararı sunmayız.
Sıcak su ihtiyacı yokken ne olur?
Soğutma işletmesi için uygun ısı atma yolu korunmalıdır. Kontrol düzeni ürün mimarisine göre geri kazanım ve normal ısı atmayı yönetir. Sıcak taraf vanalarının kapanması cihazın su koşulunu bozmamalıdır. Teslimde yalnız soğutma durumu ile sıcak su veya ısıtma talebinin düşük olduğu senaryoları ayrıca çalıştırarak gerçek tepkileri test ederiz.
Sıcak su deposu bütün farkı dengeler mi?
Depolama bazı zaman uyumsuzluklarını azaltabilir; ancak sınırsız çözüm değildir. Saatlik üretim, tüketim ve bekleme kayıpları hesaplanmalıdır. Gereksiz büyük depo yatırım ve ısı kaybı oluşturabilir. Nihai sıcaklık, hijyen ve tamamlayıcı kaynak ayrı değerlendirilir. Günlük toplamların eşitliği bütün enerjinin kullanılacağını otomatik göstermez.
Kazanç nasıl ölçülür?
Su tarafında uygun debi ve sıcaklık farkıyla ısı aktarımı değerlendirilebilir; elektrik ayrıca ölçülür. Akışkan özelliği ve birimler doğru kullanılmalıdır. Yıllık karşılaştırma için kullanım ve dış hava dönemleri açıklanır. Kısa devreye alma denemesi bütün yılın kazancını göstermez; ölçüm sınırı ve belirsizlikleri raporda açıkça belirtiriz.
