Soğutma Kulesi Sistemleri

Soğutma kulesi seçimi, dış havanın yaş termometre sıcaklığı ve bağlı cihazın gerçek ısı atımına göre yapılır. SCA Mühendislik su devresini, kule yerleşimini ve kontrolünü koordine eder; su yönetimi uzmanıyla bakım ve işletme kayıtlarının sorumluluklarını belirler.

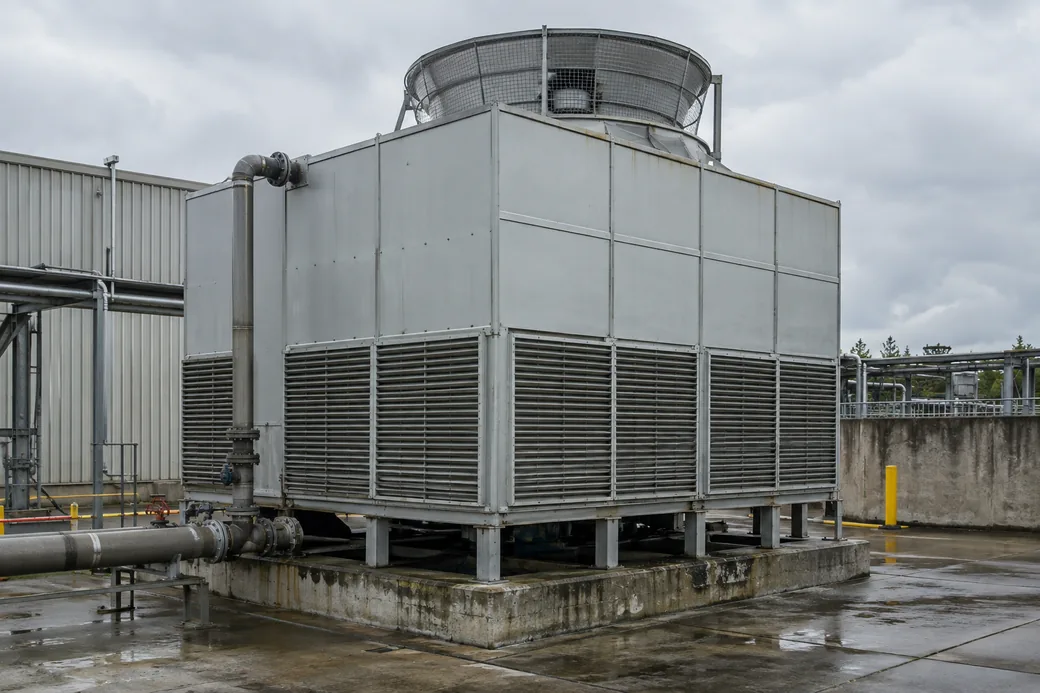

Dış ortamda panjurlu hava girişleriyle soğutma kulesi
Hizmet görseli: Dış ortamda panjurlu hava girişleriyle soğutma kulesi

SAHADAKİ UYGULAMALAR

Sahadaki uygulamalarımız

Gerçek projelerimizde uyguladığımız sistemleri ve saha fotoğraflarını inceleyin.

Tüm projeler
Bu sayfada

SİSTEMİ TANIYIN

Kule tipi su soğutma sistemi ne işe yarar?

Soğutma kulesi, bağlı chillerin kondenser devresinden veya bir proses devresinden alınan ısıyı dış havaya aktararak devredeki suyun soğutulmasına yardımcı olur. Çalışma düzeni, kullanılan kule tipine ve su devresine göre değişir.

Kule seçimini yalnız cihaz etiketine göre yapmayız; atılacak ısı, su debisi, hedef sıcaklıklar, yerleşim ve dış havanın yaş termometre koşulu birlikte değerlendirilir.

Kapsam ve Teklif

Kule ve su devresinin birlikte planlanması

Cihaz seçimi ve mekanik uygulama, tesise özgü su yönetimi programıyla koordine edilir.

Hizmette ele alınan işler

  • Gerçek ısı atımı, su debisi ve yaş termometreyle seçim
  • Pompa devresi, hava yolu, yerleşim ve kontrol senaryosu
  • Eşzamanlı sıcaklık/debi kaydı ve mekanik teslim kontrolleri

Kapsamın sınırları

  • Kimyasal doz, numune ve mikrobiyolojik risk programını yetkin su yönetimi uzmanı belirler.
  • Yapısal ve akustik uygulamalar ilgili uzmanlarla koordine edilir.

Kule Bedeli Su ve Devre Kapsamıyla Oluşur

Isı atımı, yaş termometreye yaklaşım, su debisi ve açık-kapalı düzen seçimi yatırım kapsamını değiştirir. Kuleye ek olarak pompa, boru, taşıma, kaide, elektrik ve kontrol işleri değerlendirilmelidir. Su yönetimi ve bakım erişimi de işletme planında yer alır. Teklifte bu kalemleri ayırıp ürünleri aynı çalışma koşulunda karşılaştırıyoruz. Nominal tonajdan keşifsiz tamamlanmış sistem fiyatı veya tasarruf yüzdesi üretmiyoruz.

  • Gerçek ısı atımı ve yaklaşım hedefi
  • Kule, pompa ve boru düzeni
  • Yerleşim, akustik ve taşıma
  • Su programı, kontrol ve kabul

Teklif İçin Gerekli Bilgiler

  • Bağlı chiller veya proses verisi
  • Su debisi ve sıcaklık hedefleri
  • Yerleşim, çevre ve servis planı
  • Mevcut su programı ve işletme kayıtları

Teklif Kapsamı

Kule seçiminde iki farklı sıcaklık karşılaştırması

Yaş termometre, havanın evaporatif soğutma koşulunu gösterir; yalnız kuru termometre sıcaklığıyla kule seçilmez.

Yaklaşım sıcaklığı

Kuleden çıkan su sıcaklığı ile kuleye giren havanın yaş termometre sıcaklığı karşılaştırılır: yaklaşım = çıkış suyu − giriş havası yaş termometresi.

Su giriş/çıkış farkı

Kuleye giren ve kuleden çıkan su sıcaklıkları karşılaştırılır: su sıcaklık aralığı = giriş suyu − çıkış suyu. Bu, yaklaşım sıcaklığından farklıdır.

Ölçüm çiftleri mevcut formülle birlikte okunmalıdır. Aynı zaman aralığındaki debi ve gerçek yük olmadan tek fark kapasite veya yıllık verim sonucu vermez.

Evaporatif Kule Yaklaşımı

Yaklaşım = Tsu,çıkış − Tyaş termometre,giriş

Tsu,çıkış
Kuleden çıkan suyun eşzamanlı ölçülen sıcaklığı
Tyaş termometre,giriş
Kuleye giren havanın yaş termometre sıcaklığı

Yaklaşım, giriş-çıkış su sıcaklık aralığından farklıdır. Debi, yük ve ölçüm koşulu olmadan tek başına kapasite veya yıllık verim sonucu vermez.

Sistem Seçimi ve Uygulama

Kule için gereken ısı atımı chillerin soğutma kapasitesiyle her zaman aynı sayı değildir; kondenser tarafındaki toplam yük ve üretici verisi incelenmelidir. Su sıcaklık aralığı ile yaş termometreye yaklaşım farklı anlamlar taşır. Nominal bir ürün tablosunu gerçek iklim ve devreye doğrudan taşımayız. Açık ve kapalı devre seçeneklerinin su, bakım ve hidrolik farklarını değerlendirip seçimi ortak çalışma koşulları üzerinden yapıyoruz.

Kulenin etrafındaki duvarlar ve diğer cihazlar sıcak-nemli havanın girişe geri dönmesini etkileyebilir. Yerleşim, akustik hedef ve servis alanı bu nedenle birlikte değerlendirilir. Su arıtma, temizlik ve mikrobiyolojik risk yönetimi yetkin ekiplerle planlanmalıdır. Fanın dönmesi veya suyun dolaşması bütün işletme koşullarının uygun olduğunu kanıtlamaz. Ölçüm, kontrol ve bakım kayıtlarıyla sistemin sınırlarını işletmeye açık biçimde teslim ediyoruz.

Gerçek Isı Atımı
Kule yükünü bağlı cihazın gerçek kondenser veya proses verisiyle belirliyoruz. Nominal chiller kapasitesini incelemeden aynı değerde kule seçmiyoruz.
Hava ve Su Birlikte
Yaş termometre, su debisi ve sıcaklıkları ortak seçimde kullanıyoruz. Yerleşim ve hava geri dönüşünün performansa etkisini ayrıca değerlendiriyoruz.
Yönetilen Su Kalitesi
Su arıtma ve mikrobiyolojik risk yönetimini yetkin ekiplerle koordine ediyoruz. Mekanik bakım kaydını su programıyla ilişkilendirip işletme sorumluluklarını açık tutuyoruz.

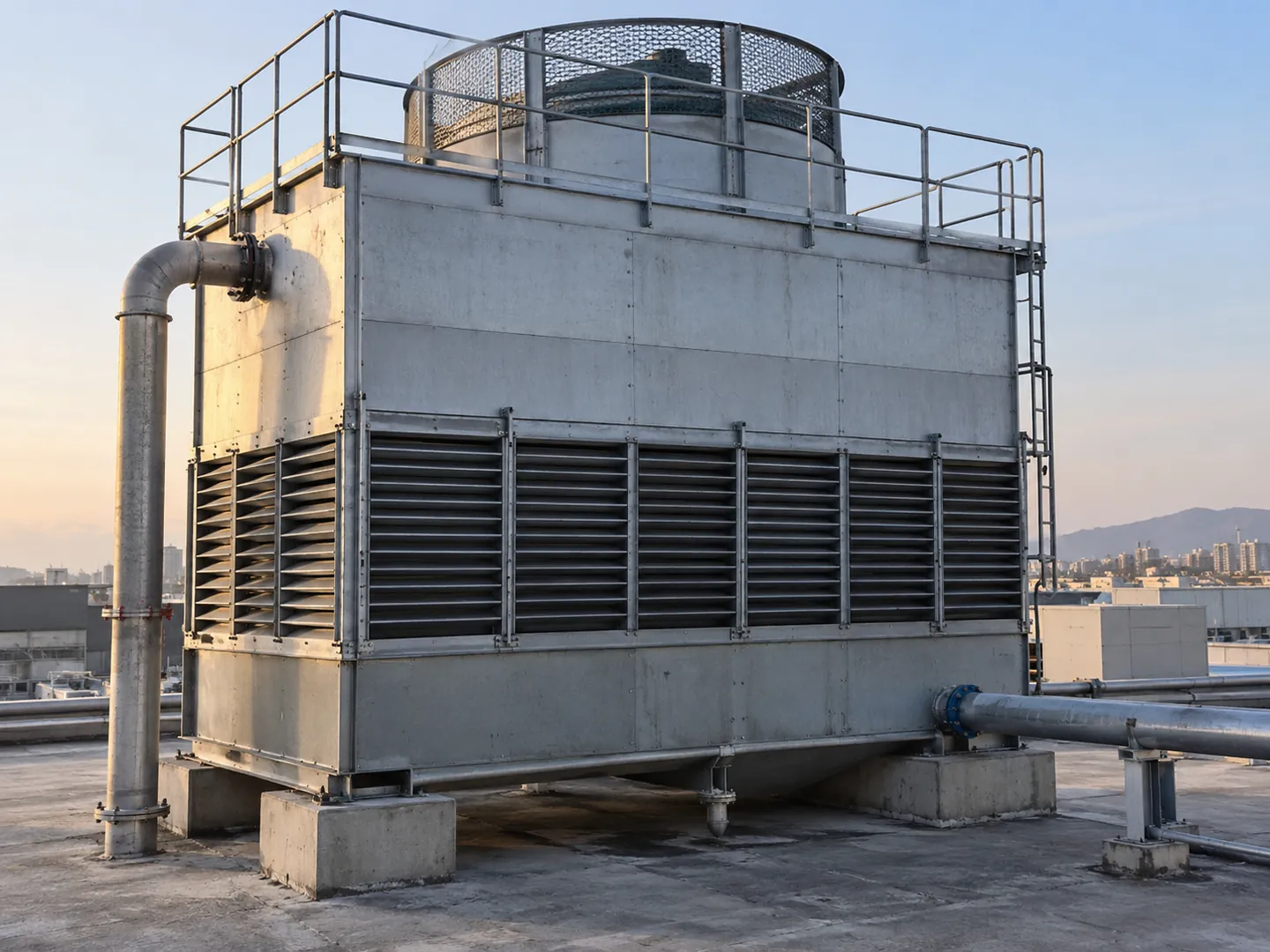

Dış ortamda panjurlu hava girişleriyle soğutma kulesi

Soğutma kulesinde fan, hava girişleri ve su toplama havuzu. Hava ve su devrelerinin ilişkisi proje kapsamında değerlendirilir.

Kule Parapetler Arasında

Parapet ve çevredeki cihazların giriş ile çıkış akımına etkisini inceliyoruz. Üretici yerleşim koşuluyla uygun açıklıklar değerlendirilir. Mimari olarak gizlenen kulede bakım erişimi ve sıcak-nemli hava geri dönüşü için ayrıca kontrol gerekir.

  • Ürün yerleşim koşulu
  • Parapet ve komşu engeller
  • Servis ve hava açıklıkları

Seçimi ve Kapsamı Etkileyen Veriler

Isı Atımı

İncelenen bilgi
Chiller veya proses üretici verisi
Karara etkisi
Kule yükünü soğutma etiketi yerine gerçek devre şartıyla belirleriz.

İklim

İncelenen bilgi
Yaş termometre ve su hedefleri
Karara etkisi
Ürün performansını gerçek seçim koşuluyla karşılaştırırız.

Yerleşim

İncelenen bilgi
Engeller, girişler ve servis alanı
Karara etkisi
Hava geri dönüşü, akustik ve bakım erişimini birlikte koordine ederiz.

İşletme

İncelenen bilgi
Su programı ve kontrol sorumluları
Karara etkisi
Mekanik bakım ile su yönetimini ayrı görevlerle ortak kayıt düzenine bağlarız.

Sistem Seçiminde Teknik Koşullar

Yaş Termometre Tasarım Girdisidir

Yaş termometre, su debisi ve hedef çıkış birlikte seçim girdisidir.

Sıcaklık Aralığı ile Yaklaşım Ayrıdır

Su giriş/çıkış farkı ve yaş termometreye yaklaşım farklı ölçüm çiftleridir.

Kondenser Yükü ve Pompa Devresi

Kule yükü, bağlı cihazın gerçek ısı atımı ve su devresiyle belirlenir.

Hava Kısa Devresi ve Damla Tutucu

Parapet ve yakın cihazların sıcak-nemli hava geri dönüşüne etkisi incelenir.

Su Programı Mekanik Bakımın Yerine Geçmez

Su programını yetkin uzman belirler; mekanik bakım ve işletme kayıtları programla koordine edilir.

Kısmi Yük ve Koruma Senaryosu

Fan, hücre, pompa ve don koruması farklı yük ve arıza koşullarında test edilir.

Yaş Termometre Tasarım Girdisidir — ayrıntılar

Evaporatif kule performansı dış havanın yalnız kuru termometre sıcaklığıyla değerlendirilemez. Yaş termometre koşulu, su debisi ve hedef çıkış sıcaklığı birlikte seçimde kullanılır. Ürün tablolarındaki standart şart, saha şartıyla eşleştirilmelidir. Yaklaşım sıcaklığı hedefi küçüldükçe seçim ve yatırım değişebilir. Başka iklimdeki nominal veriyi aynı kapasite garantisi olarak sunmayız. Devreye alma ölçümünde de ortam ve su bilgilerini aynı zaman aralığında kaydederiz.

Kontrol: Yaş termometre, giriş-çıkış su sıcaklığı ve debiyi aynı seçim koşulunda tanımlayıp ölçüm kaydının da bu büyüklükleri birlikte içerdiğini açıkça doğruluyoruz.

Sıcaklık Aralığı ile Yaklaşım Ayrıdır — ayrıntılar

Kule giriş ve çıkış suyu arasındaki fark devredeki sıcaklık aralığını gösterir. Çıkış suyuyla giriş havasının yaş termometresi arasındaki fark ise yaklaşım değeridir. İki büyüklüğü aynı anlamda kullanmayız. Yük veya debi değiştiğinde sonuçlar birlikte değerlendirilmelidir. Küçük yaklaşım tek başına bütün sistemin verimini açıklamaz. Ölçümlerin doğru konumdan ve eşzamanlı alınması yorumun temelidir; cihaz seçimi üretici çalışma verisiyle tamamlanır.

Kontrol: Su sıcaklık farkı ile yaş termometreye yaklaşımı ayrı hesaplayıp sensör konumu, ölçüm zamanı ve gerçek debi bilgisini sonuç kaydıyla birlikte doğruluyoruz.

Kondenser Yükü ve Pompa Devresi — ayrıntılar

Kuleye atılacak ısı bağlı chillerin nominal soğutma kapasitesine eşit varsayılmaz; üretici kondenser veya proses verisi alınır. Su debisi ve izin verilen sıcaklık aralığı devreyle eşleştirilir. Açık kule hidrolik düzeninde statik yük ve sürtünme ayrı değerlendirilmelidir. Pompa, vana ve boru seçimi gerçek çalışma noktasına göre yapılır. Yetersiz dağıtımı yalnız fan hızıyla düzeltmeye çalışmadan su tarafı verisini de kontrol ederiz.

Kontrol: Bağlı cihaz ısı atımı, su debisi ve sıcaklık koşulunu pompa-boru verisiyle eşleştirip kule ve hidrolik seçimlerin aynı çalışma noktasını taşıdığını doğruluyoruz.

Hava Kısa Devresi ve Damla Tutucu — ayrıntılar

Sıcak-nemli çıkışın girişe geri dönmesi performansı etkileyebilir. Üretici yerleşim şartı, parapet ve komşu cihazlar birlikte incelenir. Damla tutucu ve hava giriş elemanlarının durumu bakımda kontrol edilir. Üründeki damla tutma verisini her sahaya otomatik sonuç olarak atfetmeyiz. Servis erişimi ve temizlik alanı korunur. Ses azaltmak için eklenen perde veya elemanın hava yolunu kısıtlamadığı ayrıca değerlendirilmelidir.

Kontrol: Çevre engelleri, hava girişleri ve damla tutucu durumunu sahada birlikte inceleyip akustik veya mimari elemanların ürünün hava yolunu bozmadığını kontrol ediyoruz.

Su Programı Mekanik Bakımın Yerine Geçmez — ayrıntılar

Buharlaşma ve su kayıplarıyla değişen su kalitesi, korozyon ve birikme koşullarını etkileyebilir. Su arıtma ve mikrobiyolojik risk programı yetkin uzmanlarca belirlenmelidir. Mekanik temizlik, dağıtım, havuz ve damla tutucu kontrolü bununla koordineli yürütülür. Kimyasal doz ve test sıklığı, yetkin su yönetimi uzmanının tesise özgü programıyla belirlenir; mekanik bakım ve işletme kayıtlarını bu programla koordine ederiz. İşletme sorumlusu, kayıt ve numune yaklaşımı ilgili uzmanlarla netleştirilir; yabancı kılavuzun yükümlülükleri otomatik yerel zorunluluk olarak aktarılmaz.

Kontrol: Su programının yetkin sorumlusu, kayıt yöntemi ve mekanik bakım noktalarını ortak listede tanımlayıp temizlik ile su kontrolünün ayrı fakat koordineli yürütüldüğünü doğruluyoruz.

Kısmi Yük ve Koruma Senaryosu — ayrıntılar

Fan kontrolü, hücre paylaşımı ve su sıcaklık hedefi ürünün izin verdiği çalışma koşuluyla belirlenir. Çok düşük yük veya soğuk hava farklı koruma ihtiyacı oluşturabilir. Gerekli donma yaklaşımı üretici ve devre koşuluyla incelenir; her kuleye aynı ayar verilmez. Kontrol, pompa durumu ve alarm ilişkileri tanımlanır. İşletme testi planlanan senaryoları kapsar; tek bir tam yük denemesi bütün yılın davranışını temsil etmez.

Kontrol: Fan, hücre, pompa ve gerekli koruma görevlerini ürün koşuluyla eşleştirip düşük yük ve arıza senaryosunda beklenen davranışı kontrollü denemede kaydediyoruz.

Soğutma kulesinde fan, hava girişleri ve su toplama havuzu, seçilen modelin gerçek yerleşimiyle ayrıca doğrulanır.

Uygulama ve Teknik Ayrıntılar

Sistem seçimi, yerleşim ve kontrol adımlarını ihtiyacınıza göre inceleyebilirsiniz.

Sistem seçimi ve uygulama

Parapet ve sıcak-nemli havanın geri dönüşü

Soğutma kulesindeki fan, hava girişleri ve su toplama havuzu farklı işlevleriyle değerlendirilir.

Ölçeksiz çatı, parapet ve kule hava yolu kesiti

Kavramsal yerleşim/kesit özeti; gerçek saha ölçüsü veya montaj planı değildir.

Kule fotoğrafındaki fan, hava girişleri ve su toplama havuzu işlevlerini ayrı bir kavramsal kesitte gösterir. Sağdaki parapet, çıkış havasının girişe dönebilme riskini anlatır; çizilen dönüş gerçek akış ölçümü veya hesap sonucu değildir. Çatı yükü, giriş/çıkış serbestliği ve servis mesafeleri gerçek ürün, bina ve rüzgâr koşuluyla belirlenir.

  1. Hava girişleri

    Temiz dış hava yolu açık tutulur.

  2. Kule / su dağıtımı

    Su devresi ve su toplama havuzu mekanik kontrolde incelenir.

  3. Fan ve sıcak-nemli çıkış

    Çıkışın girişe geri dönmesi değerlendirilir.

  4. Parapet / komşu cihaz

    Hava yolu ve bakım erişimi üretici koşullarıyla incelenir.

Teknik yerleşim şemasını aç

Ölçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.

Ölçeksiz çatı, parapet ve kule hava yolu kesitiÖlçeksiz kavramsal yerleşim/kesit gösterimi. Numara açıklamaları ve bütün bağlantılar görselden sonra verilmiştir. Bu çizim gerçek saha ölçüsü veya montaj planı değildir.ÇatıParapetKuleHavuzFanHava girişiÇıkışOlası geri dönüş1Hava girişleri2Kule / su dağıtımı3Fan ve sıcak-nemliçıkış4Parapet / komşucihaz

Şemadaki numaralar yukarıdaki açıklamalara karşılık gelir. Oklar yalnız listelenen bağlantıları gösterir.

Su yönetimi, mekanik bakım ve işletme görevleri

GörevYetkin su yönetimi uzmanıMekanik bakım ekibiİşletme sorumlusu
Su programı
Tesise özgü kimyasal doz, test/numune ve risk programını belirler.
Mekanik temizlik ve bakım planını programla koordine eder.
Programın uygulanmasını ve kayıt düzenini takip eder.
Kule durumu
Su kalitesi ve program sonuçlarını değerlendirir.
Dolgu, dağıtım, su havuzu, fan ve damla tutucuyu kontrol eder.
Arıza, müdahale ve bakım kayıtlarını saklar.
Teslim ve işletme
Su programı sorumluluğu ve kayıt gereksinimini açıklar.
Debi, sıcaklık, kontrol ve erişim kayıtlarını teslim eder.
Son ayarlar, bakım ve su yönetimi kayıtlarını birlikte sürdürür.

Gerçek kişi/ekip ve görev sınırları teklif ve işletme planında isimlendirilir.

Açık ve kapalı devre teklif farkları

SeçenekTeklifte ayrılacak kapsamBakım / işletme farkı
Açık devre
Bağlı devrenin kule suyuyla ilişkisi, pompa statik/sürtünme koşulu ve su yönetimi
Su devresi, dağıtım, havuz ve su programı birlikte değerlendirilir.
Kapalı devre
Ürün içindeki serpantin/proses akışkanı ile dış su devresinin sınırı
Proses devresinin kapalı olması dış su devresinin bakım ve su yönetimi ihtiyacını kaldırmaz.

Kontroller ve teslim

Kontroller ve Teslim

Montaj ve Su Yolu

Kule, pompa, dağıtım ve servis alanlarını onaylı yerleşimle eşleştiriyoruz. Havuz, vana ve bağlantı durumunu kontrol edip ürün talimatına göre devreye alma hazırlığını kaydediyoruz.

Eşzamanlı Performans Kaydı

Su giriş-çıkış sıcaklığı, debi ve ortam koşulunu aynı dönemde kaydediyoruz. Testin gerçek yükünü belirterek katalog seçim şartıyla hangi ölçüde karşılaştırılabildiğini açıkça gösteriyoruz.

Kontrol Senaryosu

Fan, hücre ve pompa görevlerini onaylı programla deniyoruz. Düşük yük, alarm ve gerekli koruma koşullarını ürün yaklaşımı içinde test ederek son ayarları kaydediyoruz.

İşletme ve Su Koordinasyonu

Bakım erişimlerini gösteriyor, su programı sorumlularıyla kayıt düzenini eşleştiriyoruz. Mekanik kontrol ile su değerlendirmesinin sınırlarını ayrı tutup belgeleri işletmeye düzenli dosyada teslim ediyoruz.

Teknik kaynaklar

Teknik Kaynaklar ve Tasarım Esasları
  1. EVAPCO — AT Thermal Performance
  2. EVAPCO — Cooling Tower Product and Maintenance Resources
  3. HSE — Evaporative Cooling Systems

Projenizin Sonraki Adımını Belirleyelim

İhtiyacınızı ve mevcut sisteminizi paylaşın; hizmetin kapsamını birlikte değerlendirelim.

Sık Sorulan Sorular

Chiller kapasitesi kadar kule seçmek doğru mu?

Kuleye atılacak ısı, chillerin soğutma kapasitesinden farklı olabilir. Kondenser tarafı üretici verisi, su debisi ve sıcaklık aralığı alınmalıdır. Proses devresinde de gerçek ısı atımı tanımlanır. Seçimi yaş termometre koşuluyla birlikte yapıp nominal bir etiketi doğrudan kule kapasitesi yerine kullanmıyoruz.

Kuru hava sıcaklığı seçim için yeterli mi?

Evaporatif kulede yaş termometre koşulu önemlidir. Su debisi, giriş ve hedef çıkış sıcaklığıyla birlikte değerlendirilmelidir. Standart ürün tablosu gerçek iklim şartına eşleştirilmeden kapasite sonucu vermez. Devreye alma kayıtlarında da ortam ve su verilerini eşzamanlı alıp testin hangi koşulu temsil ettiğini açık tutarız.

Yaklaşım ile su sıcaklık farkı aynı mı?

Hayır. Su giriş-çıkış farkı kuledeki sıcaklık aralığıdır; yaklaşım, çıkış suyu ile giriş havasının yaş termometresi arasındaki farktır. İkisi debi ve yükle birlikte yorumlanmalıdır. Tek sıcaklık farkından yıllık verim veya kesin kapasite çıkarmayız. Doğru sensör konumlarını ve aynı zamandaki ölçümleri kullanırız.

Su arıtması varsa temizlik gereksiz mi?

Su programı ve mekanik bakım birbirinin yerine geçmez. Dağıtım, havuz, dolgu ve damla tutucu durumu kontrol edilmelidir. Su arıtma ve mikrobiyolojik risk yaklaşımı yetkin uzmanlarla belirlenir; mekanik kayıt bununla koordine edilir. Kimyasal doz ve test sıklığı, yetkin su yönetimi uzmanının tesise özgü programıyla belirlenir; mekanik bakım ve işletme kayıtlarını bu programla koordine eder, sorumlulukları işletmeyle netleştiririz.

Kuleyi parapet arkasına gizleyebilir miyiz?

Mimari çözüm hava giriş ve çıkışını, servis alanını veya sıcak-nemli havanın geri dönüşünü bozmayacak biçimde değerlendirilmelidir. Üretici yerleşim şartı ve çevre engelleri önemlidir. Sadece görsel gizleme için eklenen duvarı uygun kabul etmeyiz. Akustik ve bakım gereksinimiyle birlikte koordine edilmiş seçenekler hazırlıyoruz.
